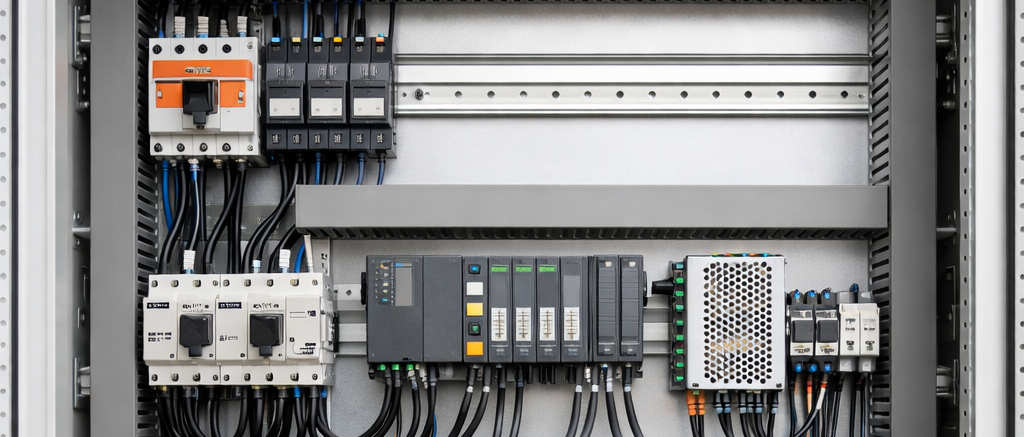

La correcta construcción de cuadros eléctricos es una competencia fundamental en automatización industrial. Un cuadro bien diseñado no solo garantiza el funcionamiento del sistema, sino también la seguridad de las personas, la facilidad de mantenimiento y la fiabilidad a largo plazo de la instalación.
La construcción de cuadros eléctricos implica un proceso metódico que comienza con el diseño de los esquemas eléctricos (unifilares y multifilares), continúa con el montaje físico de los componentes (carril DIN, canaletas, equipos) y culmina con el cableado, verificación y documentación final, cumpliendo normativas como la IEC 61439.

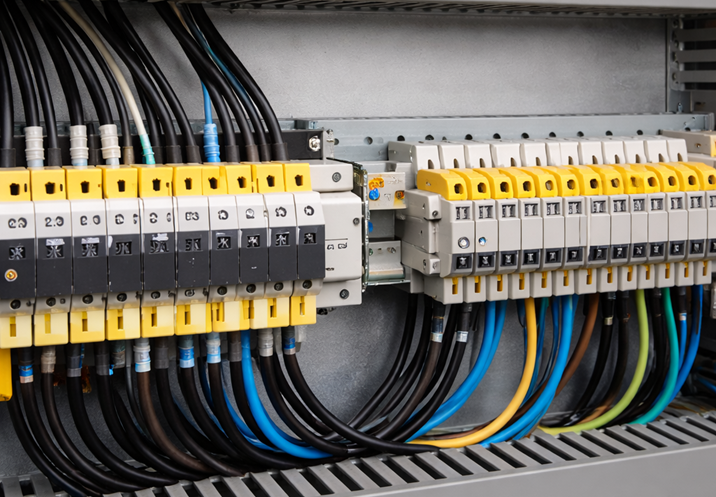

Técnicas como el uso de punteras crimpadas, el peinado correcto del cableado, el etiquetado claro de conductores y bornes, así como el apriete controlado de las conexiones, son fundamentales para garantizar seguridad, fiabilidad y facilidad de mantenimiento.
Objetivos de un buen cuadro eléctrico
- Garantizar la seguridad eléctrica de operarios y equipos.
- Facilitar el mantenimiento y la localización de averías.
- Permitir futuras ampliaciones o modificaciones.
- Mejorar la disipación térmica y la ventilación.
- Cumplir con la normativa técnica vigente.

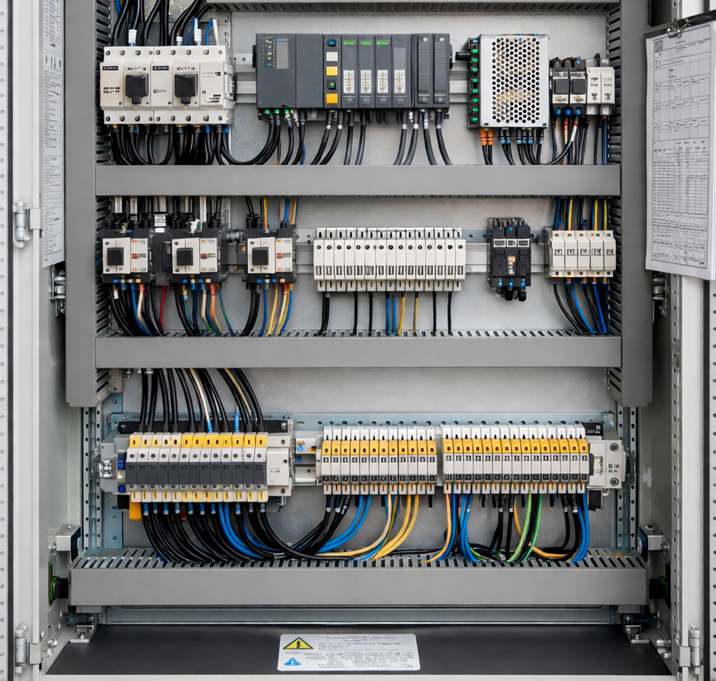

Distribución interna del cuadro
La organización interna del cuadro debe seguir criterios funcionales. Habitualmente se diferencian tres zonas:
- Zona de potencia: protecciones, contactores, relés térmicos, variadores.
- Zona de control: PLC, relés auxiliares, temporizadores, fuentes de alimentación.
- Zona de bornas: conexión clara y ordenada del cableado de campo.
Errores comunes que deben evitarse
- Cableado desordenado sin identificación.
- Ausencia de canaletas o radios de curvatura incorrectos.
- Mezclar potencia y señal sin separación.
- No dejar espacio para ampliaciones futuras.
- Bornes sin etiquetar.
Importancia de la documentación técnica
Todo cuadro profesional debe ir acompañado de documentación clara y actualizada:
- Esquemas eléctricos finales (as-built).
- Listado de materiales utilizados.
- Numeración coherente de bornes e hilos.
- Plano de distribución interna del armario.
Esta documentación es esencial para el mantenimiento, auditorías técnicas y futuras modificaciones de la instalación.
