La fabricación profesional de cuadros eléctricos sigue una metodología estructurada en fases. Estas etapas garantizan que el resultado final sea seguro, funcional, mantenible y conforme a normativa. Las tres fases fundamentales son: replanteo, mecanizado y cableado.
1. Fase de replanteo
El replanteo consiste en trasladar el diseño teórico (esquemas eléctricos y planos) al armario físico antes de comenzar el montaje. Es una fase clave para evitar errores posteriores.
- Interpretación de esquemas eléctricos.
- Distribución lógica de componentes sobre placa de montaje.
- Marcado previo de taladros, canaletas y carriles DIN.
- Comprobación de espacios para ventilación y mantenimiento.

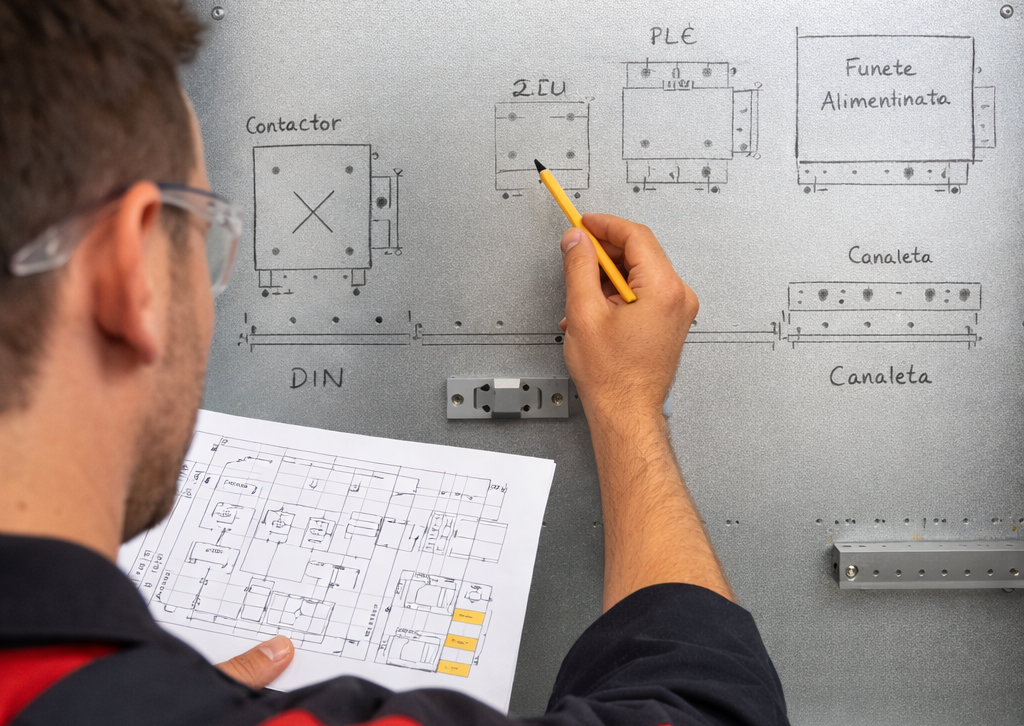

Planificación y replanteo previo sobre la placa de montaje.
2. Fase de mecanizado
El mecanizado consiste en preparar físicamente el armario para alojar los componentes: taladros, recortes, fijaciones y soportes. Es una fase principalmente mecánica.
- Taladrado de placa de montaje y envolvente.
- Colocación de carriles DIN y canaletas.
- Apertura de huecos para ventilación, pulsadores o displays.
- Instalación de prensaestopas y racores de entrada de cables.

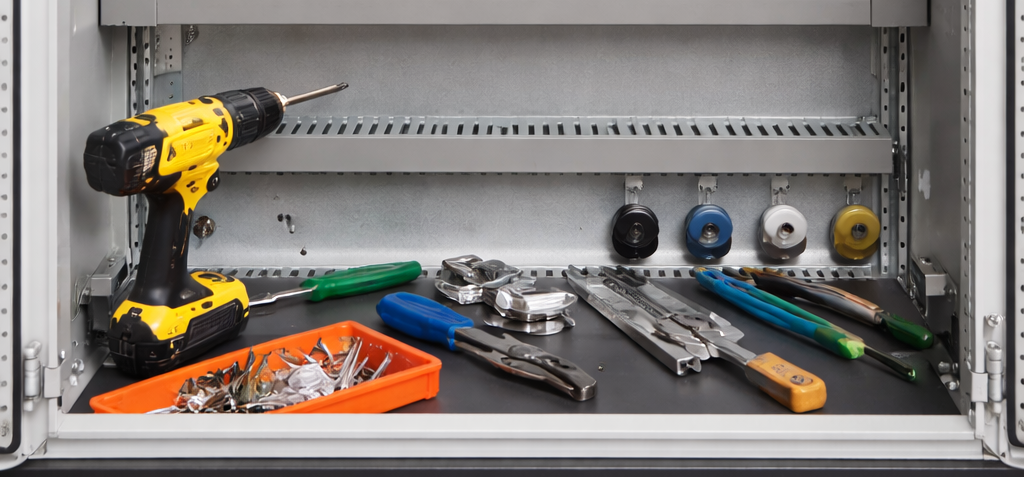

Preparación mecánica del armario antes del cableado.
3. Fase de cableado
El cableado es la fase donde se interconectan todos los dispositivos eléctricos. Es crítica tanto para la funcionalidad como para la seguridad del sistema.
- Corte y pelado adecuado de conductores.
- Uso de punteras crimpadas.
- Organización del cableado por canaletas.
- Separación entre potencia y control.
- Identificación mediante numeración de hilos.
Cableado ordenado con canaletas y etiquetado profesional.
