Los grados de protección IP (Ingress Protection), definidos por la norma internacional IEC 60529, permiten clasificar el nivel de protección que ofrecen las envolventes eléctricas frente a la penetración de cuerpos sólidos y líquidos. Esta clasificación es fundamental en automatización industrial, ya que permite seleccionar correctamente armarios, sensores, pulsadores, conectores y equipos eléctricos según el entorno donde van a trabajar.
Una elección incorrecta del grado IP puede provocar averías prematuras, fallos de aislamiento, corrosión de componentes, disparos de protecciones o incluso riesgos eléctricos para las personas.
Estructura del código IP
El código IP está formado por las letras IP seguidas de dos cifras numéricas:
- Primera cifra: grado de protección frente a sólidos y acceso a partes peligrosas.
- Segunda cifra: grado de protección frente a la penetración de agua.
Primer dígito (protección frente a sólidos 0-6)
Este valor indica la capacidad de la envolvente para impedir la entrada de polvo, virutas, herramientas o el contacto accidental con partes bajo tensión. Cuanto mayor es el número, mayor es el nivel de protección.

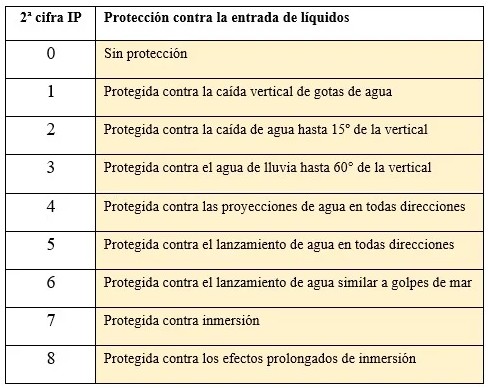

Segundo dígito (protección frente a líquidos 0-8/9K)
Este valor indica la resistencia de la envolvente frente al agua: lluvia, salpicaduras, chorros, limpieza con manguera o inmersión. Es especialmente importante en industrias alimentarias, químicas o instalaciones exteriores.

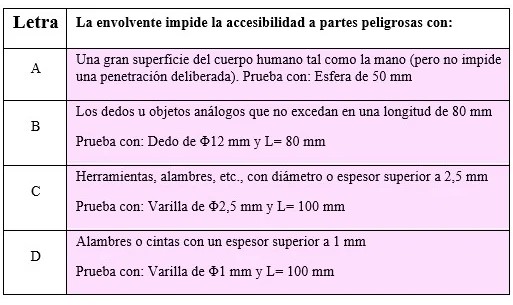

Letra adicional de protección (A, B, C, D)
De forma opcional, puede añadirse una letra después de las dos cifras para especificar el grado de protección de las personas frente al acceso a partes peligrosas del interior mediante el uso de dedos, herramientas u objetos. Aunque no siempre aparece en el etiquetado comercial, es habitual en documentación técnica más detallada.
Envolventes en automatización industrial
Las envolventes eléctricas incluyen armarios eléctricos, cajas estancas, pupitres de control, botoneras, carcasas de sensores y protecciones de equipos electrónicos. Su función principal es doble: proteger los equipos y proteger a las personas.
Una selección adecuada del grado de protección permite:
- Prolongar la vida útil de PLC, fuentes de alimentación y relés.
- Reducir el mantenimiento correctivo.
- Aumentar la fiabilidad del sistema de automatización.
- Mejorar la seguridad eléctrica de la instalación.

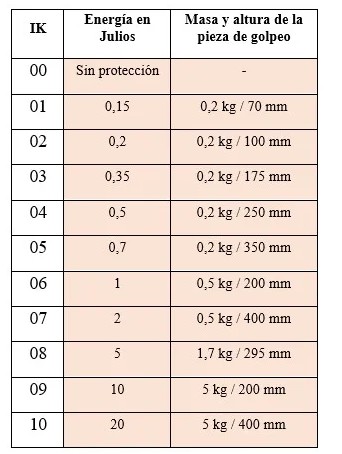

Protección complementaria: código IK
Además del grado IP, muchas envolventes incluyen también un grado IK, definido por la norma IEC 62262, que indica la resistencia al impacto mecánico. Este código es especialmente relevante en entornos industriales donde pueden producirse golpes accidentales, vibraciones o actos vandálicos.
Los niveles van desde IK01 (impactos muy leves) hasta IK10 (impactos muy elevados).
Ejemplos habituales de grados IP
- IP54: Protección frente a polvo moderado y salpicaduras. Muy común en cuadros eléctricos interiores.
- IP65: Totalmente estanco al polvo y protegido frente a chorros de agua. Recomendado para exteriores.
- IP67: Totalmente estanco y resistente a inmersión temporal. Usado en sensores de campo y zonas de lavado.
