3.7. Fundamentos de robótica. Aplicaciones de robots.

Introducción a los Sistemas Robóticos Industriales

La evolución de la automatización industrial ha estado íntimamente vinculada al desarrollo de sistemas robóticos, tecnologías que han transformado radicalmente el diseño, control y optimización de procesos secuenciales en entornos productivos. Para comprender el impacto real de los robots en la industria moderna, es esencial dominar sus principios fundamentales, configuración estructural, capacidades cinemáticas y los campos de aplicación donde generan mayor valor.

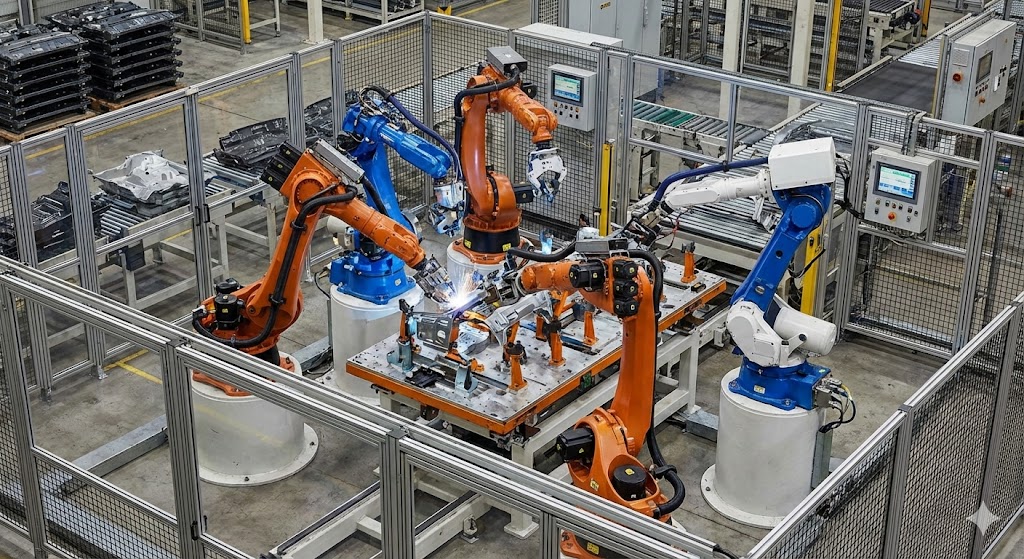

Celda robótica industrial mostrando la integración de múltiples brazos robóticos en un entorno de fabricación automatizada.

Concepto y Definición del Robot Industrial

Un robot industrial se define como un sistema electromecánico reprogramable diseñado para ejecutar tareas de forma autónoma, ya sea reproduciendo movimientos humanos o realizando operaciones complejas en entornos industriales especializados. La Robotic Industries Association (RIA) establece la definición más ampliamente aceptada: "un manipulador multifuncional reprogramable, creado para desplazar materiales, componentes, herramientas o dispositivos específicos mediante movimientos programados variables destinados a la ejecución de múltiples tareas".

Esta conceptualización subraya tres características esenciales: la versatilidad operativa, la capacidad de reconfiguración según necesidades cambiantes y la integración armoniosa dentro de sistemas de producción automatizados. La naturaleza reprogramable diferencia fundamentalmente a los robots de las máquinas especializadas de propósito único.

# Control de posición de robot SCARA con Python
import numpy as np

class SCARAController:
    def __init__(self, l1=300, l2=250):  # longitudes de brazos en mm
        self.l1 = l1
        self.l2 = l2

    def forward_kinematics(self, theta1, theta2):
        """Cinemática directa: ángulos a posición cartesiana"""
        x = self.l1 * np.cos(theta1) + self.l2 * np.cos(theta1 + theta2)
        y = self.l1 * np.sin(theta1) + self.l2 * np.sin(theta1 + theta2)
        return x, y

    def inverse_kinematics(self, x, y):
        """Cinemática inversa: posición a ángulos"""
        D = (x**2 + y**2 - self.l1**2 - self.l2**2) / (2 * self.l1 * self.l2)
        theta2 = np.arctan2(np.sqrt(1 - D**2), D)
        theta1 = np.arctan2(y, x) - np.arctan2(self.l2 * np.sin(theta2),
                                              self.l1 + self.l2 * np.cos(theta2))
        return theta1, theta2

# Uso en línea de producción
robot = SCARAController()
posicion = robot.forward_kinematics(0.5, 1.2)  # radianes
print(f"Posición del efector: {posicion} mm")

Arquitectura Mecánica y Principios de Movimiento

La estructura mecánica de un robot industrial determina sus capacidades de alcance y flexibilidad operativa. Los componentes fundamentales incluyen una base estructural (fija o móvil), una serie de segmentos articulados que conforman el brazo manipulador, y un efector final o end effector que interactúa directamente con el entorno de trabajo. Este último componente puede adoptar diversas formas: pinzas mecánicas, herramientas de soldadura, cabezales de pintura, dispensadores de adhesivo, entre otros.

Ejes y Grados de Libertad

Los ejes de movimiento representan las articulaciones independientes que posee el robot. Cada eje corresponde a una unión mecánica que puede ser rotacional (ejes giratorios similares a articulaciones humanas) o lineal (desplazamientos rectilíneos a lo largo de guías). La cantidad de ejes define directamente la complejidad cinemática del sistema. Por ejemplo, mientras un robot cartesiano presenta tres ejes lineales, un robot articulado de seis ejes ofrece una movilidad tridimensional completa.

El concepto de grados de libertad (DOF - Degrees of Freedom) cuantifica el número de movimientos independientes que el robot puede realizar. Cada eje contribuye con un grado de libertad, y la suma total determina el espacio de trabajo accesible y la capacidad de posicionamiento y orientación del efector final. En la práctica industrial, un robot con seis grados de libertad puede alcanzar cualquier posición y orientación dentro de su volumen de trabajo, característica indispensable para tareas que exigen manipulación precisa y adaptable.

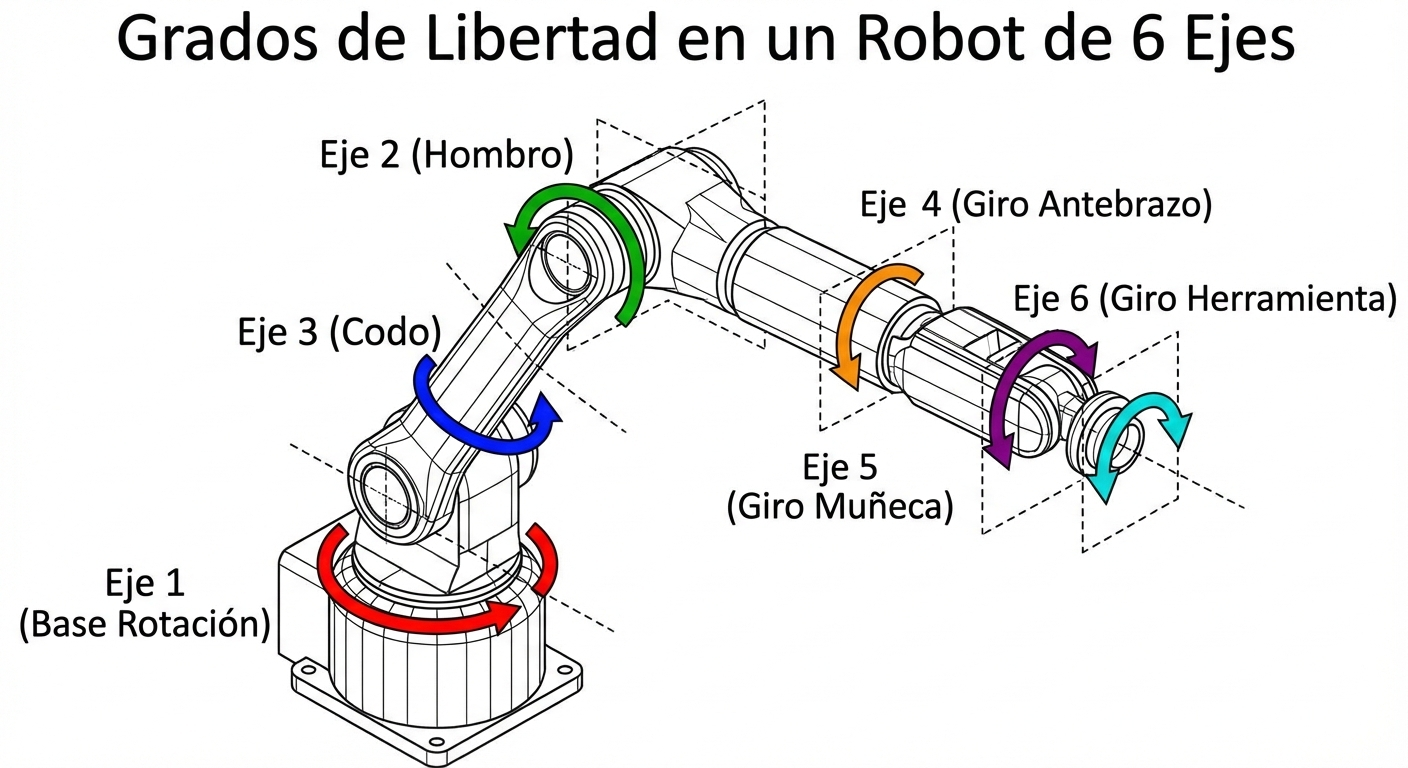

Representación esquemática de los ejes de movimiento y grados de libertad en un robot articulado de seis ejes.

Clasificación de Robots Industriales por Configuración

Descripción Detallada de Cada Tipo

Robots Cartesianos: Caracterizados por movimientos exclusivamente lineales en los tres ejes espaciales (X, Y, Z). Su estructura recuerda a una impresora 3D industrial y resulta ideal para operaciones que demandan trayectorias rectilíneas predecibles y posicionamiento exacto, como el ensamblaje de componentes pesados o el organizado de productos en palés.

Robots SCARA: La denominación corresponde a "Selective Compliance Assembly Robot Arm". Presentan rigidez en el eje vertical y flexibilidad controlada en el plano horizontal, combinación perfecta para operaciones de montaje rápido donde se requiere alta velocidad y precisión angular, especialmente en la industria electrónica y de componentes pequeños.

Robots Articulados: Con una morfología que imita el brazo humano, disponen de entre cuatro y seis articulaciones rotacionales. Esta configuración les otorga una máxima flexibilidad operativa, permitiendo alcanzar posiciones complejas y realizar trayectorias curvilíneas. Son los más utilizados en aplicaciones de soldadura, pintura y manipulación general.

Robots Delta: Utilizan una arquitectura paralela donde múltiples brazos convergen en una plataforma móvil. Esta disposición mecánica proporciona aceleraciones excepcionales y precisión en movimientos de corto recorrido, siendo la elección óptima para tareas de pick and place en industrias alimentaria, farmacéutica y de empaquetado.

Aplicaciones Industriales Especializadas

La implementación de sistemas robóticos ha transformado cualitativamente los procesos productivos, generando mejoras sustanciales en calidad de producto, repetitividad, reducción de errores y seguridad laboral. Las aplicaciones industriales más significativas incluyen:

• Soldadura Automatizada: Robots articulados equipados con antorchas de soldadura MIG/MAG o TIG ejecutan uniones consistentes y repetibles en la industria automotriz, naval y de estructuras metálicas, eliminando la variabilidad humana.
• Aplicación de Recubrimientos: Sistemas robóticos de pintura garantizan una distribución uniforme de materiales, minimizando desperdicios y protegiendo a operarios de la exposición a compuestos volátiles.
• Operaciones de Montaje: Robots SCARA y cartesianos realizan ensamblajes de alta precisión en la fabricación de dispositivos electrónicos, componentes médicos y subsistemas automotrices.
• Manipulación y Logística Interna: Soluciones robóticas para paletizado, despaletizado y transporte interno optimizan el flujo de materiales en almacenes y centros de distribución.
• Procesos de Acabado: Equipos especializados en desbarbado, pulido, lijado y corte por chorro de agua o láser, aplicados sobre metales, plásticos y materiales compuestos.
• Operaciones de Pick and Place: Robots Delta y SCARA de alta velocidad manipulan componentes pequeños en líneas de producción farmacéuticas, alimentarias y de microelectrónica.

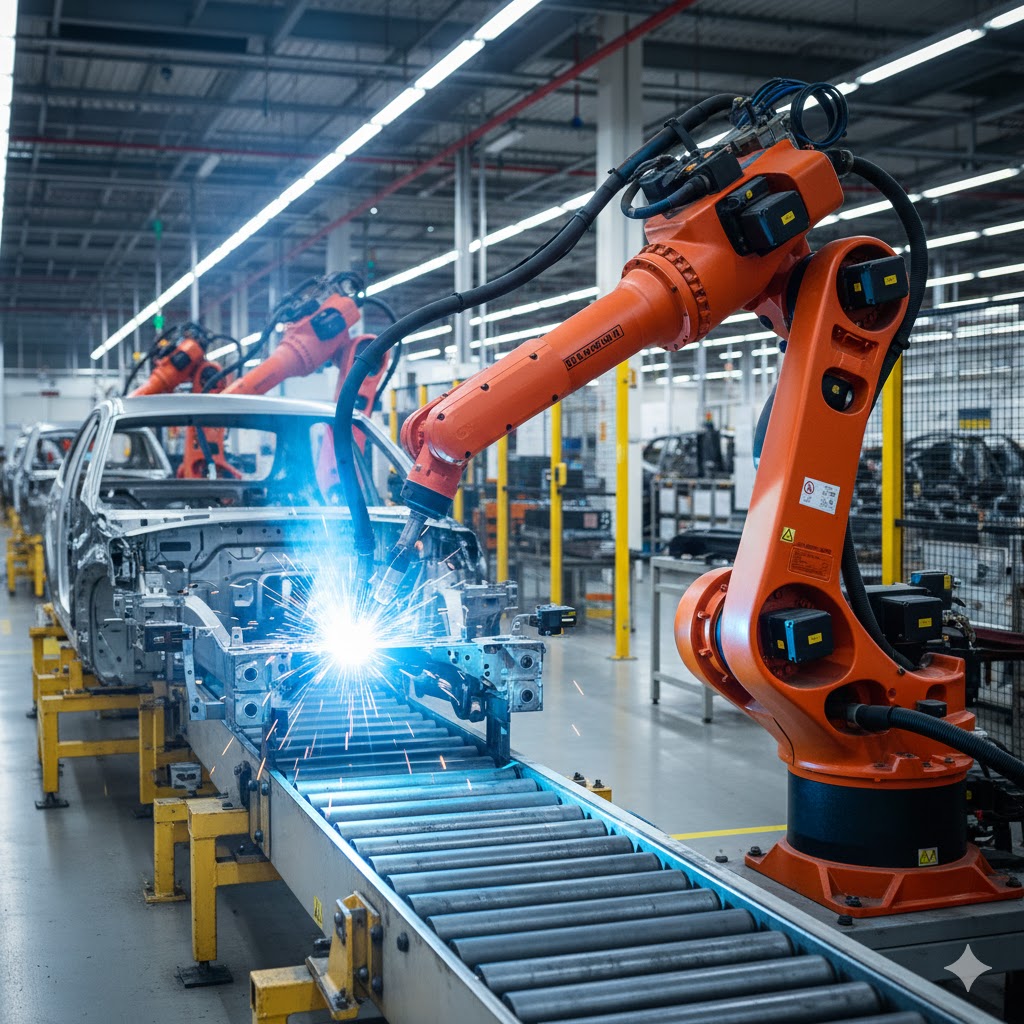

Robot articulado realizando operaciones de soldadura MIG en una línea de producción automotriz.

Integración en Sistemas de Automatización

La incorporación efectiva de robots dentro de células automatizadas requiere una planificación minuciosa de los sistemas de control e interfaces de comunicación. Los robots industriales deben interactuar sinérgicamente con sensores de visión artificial, transportadores inteligentes, sistemas de alimentación y otros elementos de la línea de producción.

Para garantizar esta sincronización, se emplean protocolos de comunicación industrial estandarizados como ProfiNet, EtherCAT, Modbus TCP/IP o EtherNet/IP, que facilitan el intercambio de datos en tiempo real entre el controlador robótico, los PLCs supervisores y los dispositivos periféricos.

Control y Programación Robótica

El control de movimientos y lógica operativa se gestiona mediante controladores robóticos dedicados o PLCs de alta gama con módulos especializados. La programación puede realizarse mediante:

• Enseñanza Directa (Teach Pendant): Método intuitivo donde el operario guía físicamente el robot a través de los puntos de trayectoria.
• Programación Off-line: Desarrollo de secuencias en entorno de simulación virtual, minimizando tiempos de parada productiva.
• Lenguajes Específicos: Utilización de lenguajes propietarios (KRL para KUKA, RAPID para ABB) o estándares como URScript.

Tendencias Actuales: Industria 4.0 y Colaboración

La transición hacia la Industria 4.0 está impulsando la incorporación de capacidades avanzadas en sistemas robóticos. Los cobots (robots colaborativos) representan una evolución significativa, diseñados para trabajar directamente junto a operarios humanos sin barreras de seguridad físicas, gracias a sensores de fuerza y visión que detectan colisiones e interrumpen el movimiento instantáneamente.

Las tecnologías emergentes incluyen inteligencia artificial para optimización de trayectorias, aprendizaje automático para adaptación a variaciones en piezas, sistemas de visión 3D para reconocimiento de objetos en desorden, y digital twins (gemelos digitales) para simulación y monitoreo predictivo.
