3.6. Operaciones de carga, borrado y chequeo on-line de la CPU. Archivo de programas.

Gestión Integral de Programas en Controladores Lógicos Programables

La administración efectiva de los programas dentro de los Controladores Lógicos Programables (PLC) constituye una competencia esencial para garantizar el funcionamiento seguro y eficiente de los procesos secuenciales en sistemas de automatización industrial. Las operaciones de carga, borrado y supervisión en tiempo real de la CPU, junto con una gestión organizada de los archivos de programa, exigen precisión técnica y dominio de las herramientas especializadas.

Las plataformas de desarrollo para autómatas ofrecen interfaces sofisticadas que permiten a técnicos e ingenieros interactuar con los PLC, desarrollando, modificando y manteniendo los algoritmos de control. Estos entornos proporcionan funcionalidades críticas para la gestión de programas, incluyendo edición, simulación, transferencia, verificación y almacenamiento de los archivos de control.

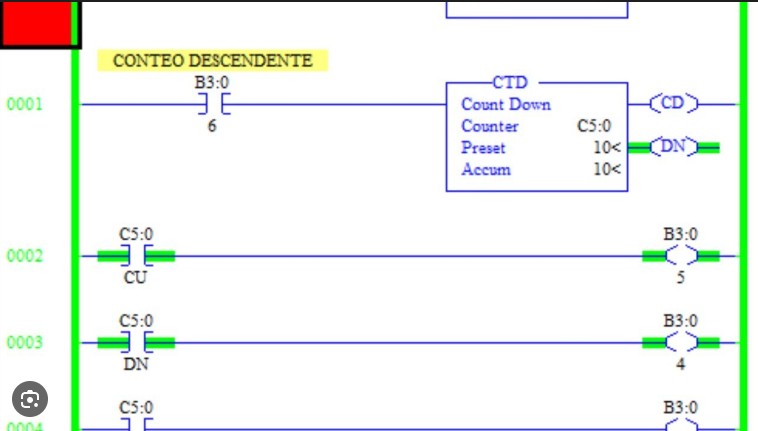

Vista del entorno de programación con funciones de carga, verificación y gestión de archivos.

1. Creación y Organización de Archivos de Programa

Una de las tareas iniciales al trabajar con PLCs es la generación y organización de los archivos que contienen la lógica secuencial que define el comportamiento del proceso automatizado. Es fundamental implementar una nomenclatura clara y estructurada para estos archivos, facilitando su identificación y evitando confusiones en entornos donde coexisten múltiples versiones o proyectos diferentes.

Los sistemas de gestión de archivos dentro de los entornos de programación permiten organizar los programas en directorios lógicos, realizar copias de seguridad periódicas, restaurar versiones previas y compartir proyectos entre diversas estaciones de trabajo, promoviendo la colaboración y consistencia en el desarrollo.

2. Procedimiento Seguro de Carga en la CPU

La transferencia segura de programas hacia la CPU del autómata representa una operación crítica. Antes de iniciar el proceso, es imperativo confirmar que el archivo a transferir corresponde a la versión correcta y ha sido previamente validado. La carga consiste en la transferencia del programa desde la estación de desarrollo hacia la memoria del controlador, procedimiento que puede ejecutarse mediante conexión directa (USB, Ethernet, serie) o de manera remota, según la arquitectura del sistema.

Durante la operación de carga, el entorno de programación ejecuta automáticamente una serie de verificaciones para detectar posibles errores sintácticos o incompatibilidades con el hardware objetivo. Si se identifican problemas, el proceso se interrumpe solicitando al usuario su corrección antes de continuar. En contextos industriales, la carga segura implica además asegurar que no existan condiciones peligrosas en el proceso antes de iniciar la transferencia, como movimiento de maquinaria o estados intermedios que puedan provocar fallos operacionales.

# Script Python para gestión automática de programas PLC
import datetime
import shutil
import os

class PLCBackupManager:
    def __init__(self, plc_ip, backup_path):
        self.plc_ip = plc_ip
        self.backup_path = backup_path

    def create_backup(self, program_name):
        """Crea backup timestamped del programa PLC"""
        timestamp = datetime.datetime.now().strftime("%Y%m%d_%H%M%S")
        backup_file = f"{program_name}_{timestamp}.zip"

        # Conectar al PLC y descargar programa
        self.connect_to_plc()
        program_data = self.download_program()

        # Guardar con metadatos
        backup_info = {
            'program': program_name,
            'timestamp': timestamp,
            'plc_ip': self.plc_ip,
            'size': len(program_data)
        }

        self.save_backup(backup_file, program_data, backup_info)
        return backup_file

    def verify_backup(self, backup_file):
        """Verifica integridad del backup creado"""
        # Verificación de checksum y estructura
        return self.check_integrity(backup_file)

# Uso en sistema de producción
backup_manager = PLCBackupManager("192.168.1.100", "/backups/plc/")
backup = backup_manager.create_backup("Linea_Principal")
print(f"Backup creado: {backup}")

3. Supervisión en Tiempo Real y Diagnóstico

Una vez cargado el programa, las funcionalidades de supervisión en tiempo real permiten monitorizar continuamente el funcionamiento del sistema. El modo online del entorno de programación establece una conexión activa entre la estación de desarrollo y la CPU del autómata, posibilitando la visualización del estado de variables, detección de errores lógicos y seguimiento de la ejecución instrucción por instrucción.

Esta capacidad es indispensable durante la puesta en marcha y el diagnóstico de incidencias, ya que proporciona información inmediata sobre el comportamiento del proceso y la respuesta del sistema de control. Durante la supervisión online, el usuario puede observar el flujo de ejecución del programa, identificar si las condiciones de transición entre etapas se cumplen adecuadamente y verificar el estado de las entradas y salidas físicas y virtuales.

Diagrama de flujo del procedimiento seguro de carga y validación de programas PLC.

4. Borrado Controlado de Programas

La eliminación de programas de la CPU es otra función significativa, empleada cuando se necesita liberar memoria, sustituir la lógica existente por una nueva versión o retirar un sistema de producción. El borrado debe ejecutarse con precaución extrema, asegurando que existe una copia de seguridad del programa y que la eliminación no interrumpirá el funcionamiento de otros sistemas interconectados.

El entorno de programación generalmente solicita confirmación explícita antes de proceder con la eliminación para evitar pérdidas accidentales de información crítica. En sistemas complejos, es recomendable implementar políticas de retención de versiones que permitan recuperar programas anteriores si fuera necesario.

5. Estrategias de Backup y Recuperación

La implementación de políticas de backup o copias de seguridad constituye una práctica indispensable en cualquier entorno industrial. Antes de realizar modificaciones sustanciales en el programa del autómata, es altamente recomendable generar una copia de seguridad del archivo actual y almacenarla en ubicaciones seguras, preferentemente en servidores centralizados o sistemas de almacenamiento externo.

Los backups permiten restaurar rápidamente el sistema ante fallos, errores de programación o corrupción de archivos, minimizando los tiempos de inactividad y las pérdidas económicas asociadas. Las estrategias modernas incluyen backups incrementales, versionado automático y verificación de integridad.

Flujo de Trabajo Estándar para Gestión de Programas

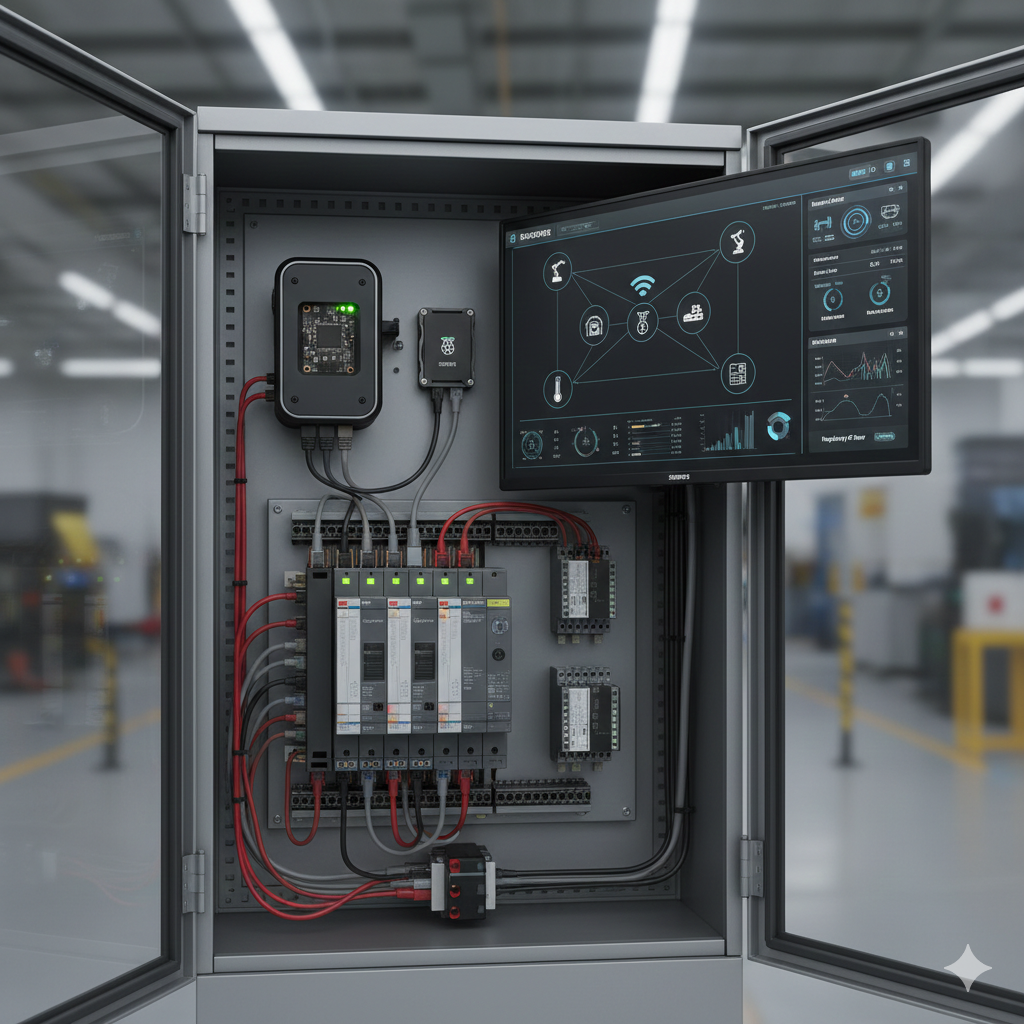

Figura 3: Arquitectura de sistema de gestión PLC centralizada con Raspberry Pi como servidor.

6. Consideraciones Críticas y Mejores Prácticas

Impacto en la Automatización Industrial

Una gestión adecuada de los archivos de programa y de las operaciones de carga y supervisión garantiza la seguridad, trazabilidad y eficiencia en los sistemas de automatización industrial. Esta disciplina permite mantener un control riguroso sobre los cambios implementados y asegura la continuidad operativa del sistema, contribuyendo significativamente a la confiabilidad y productividad de los procesos industriales.
