3.8. Conceptos: ejes internos y externos, tipos de movimiento

Introducción Técnica

En el ámbito de la automatización industrial, particularmente en los campos de robótica y mecatrónica, el análisis de los ejes de movimiento y su control constituye un aspecto fundamental para comprender el comportamiento cinemático y dinámico de sistemas manipuladores, máquinas automatizadas y robots industriales. Estos conceptos resultan esenciales para lograr una planificación precisa de trayectorias, una sincronización eficiente de procesos y una interpretación correcta de los grados de libertad disponibles en el sistema.

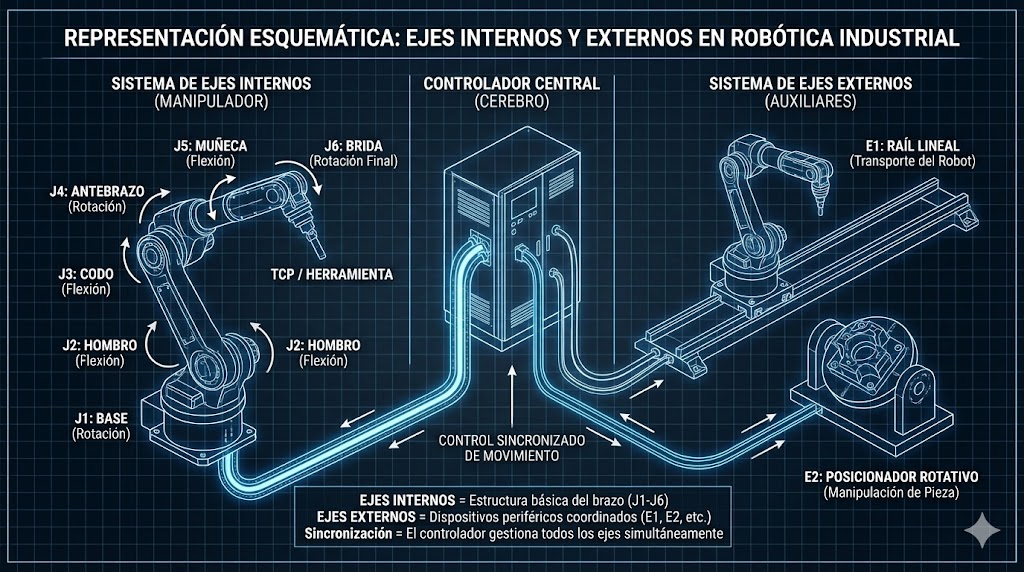

Representación esquemática de ejes internos y externos en un sistema robótico industrial.

Clasificación de Ejes: Internos vs Externos

En robótica y sistemas de control de movimiento, se establece una distinción clara entre dos categorías de ejes según su ubicación y función dentro del sistema automatizado.

# Interpolación lineal de múltiples ejes en Python
import numpy as np
import matplotlib.pyplot as plt

class MultiAxisInterpolator:
    def __init__(self, num_axes=3):
        self.num_axes = num_axes
        self.trajectories = []

    def linear_interpolation(self, start_pos, end_pos, num_points=100):
        """Interpolación lineal entre posiciones de inicio y fin"""
        points = np.linspace(start_pos, end_pos, num_points)

        # Cálculo de velocidades para cada eje
        velocities = []
        for i in range(self.num_axes):
            axis_vel = (end_pos[i] - start_pos[i]) / (num_points - 1)
            velocities.append(axis_vel)

        return points, velocities

    def generate_trajectory(self, waypoints):
        """Genera trayectoria suave a través de waypoints"""
        trajectory = []
        for i in range(len(waypoints) - 1):
            segment, _ = self.linear_interpolation(waypoints[i], waypoints[i+1])
            trajectory.extend(segment)

        return np.array(trajectory)

# Uso en sistema de 3 ejes
interpolator = MultiAxisInterpolator(3)
start = [0, 0, 0]  # mm
end = [100, 50, 25]  # mm
trajectory, velocities = interpolator.linear_interpolation(start, end)
print(f"Trayectoria generada con {len(trajectory)} puntos")
print(f"Velocidades por eje: {velocities} mm/punto")

Ejes Internos: Estructura Nativa del Sistema

Los ejes internos, también denominados ejes integrados o nativos del sistema, constituyen parte estructural del manipulador o máquina. Cada uno de estos ejes proporciona un grado de libertad y generalmente se acciona mediante motores ubicados dentro de la propia estructura del equipo. Suelen identificarse como ejes primarios o cinemáticos, definiendo mediante su movimiento la posición y orientación del efector final (end effector) en relación con la base del sistema.

Ejemplos representativos:

• Un robot cartesiano dispone de tres ejes internos ortogonales designados como X, Y y Z.
• Un robot antropomórfico de seis ejes incorpora tres ejes para posicionamiento (base, hombro y codo) más tres ejes para orientación (movimientos de muñeca).

Ejes Externos: Complementos Auxiliares

Los ejes externos o ejes auxiliares son aquellos que, sin formar parte de la estructura base del robot o sistema principal, se encuentran sincronizados con él y son controlados desde el mismo sistema de mando. Se añaden habitualmente para complementar funcionalidades específicas como:

• Movimiento de bandejas transportadoras, cintas de transferencia o mesas giratorias.
• Posicionado de piezas externas para facilitar operaciones de manipulación.
• Seguimiento de procesos en línea mediante sistemas de visión o sensores.

Estos ejes pueden operarse como ejes esclavos o en modo coordinado, dependiendo de las capacidades del sistema de control empleado (PLC, CNC o controlador robótico específico).

Tipología de Movimientos en Sistemas Automatizados

Los tipos de movimiento que pueden ejecutar los ejes (tanto internos como externos) son diversos, y su comprensión resulta indispensable para diseñar secuencias de trabajo eficientes en entornos de automatización. Entre las categorías más significativas se encuentran:

Parámetros Críticos en el Control de Ejes

En la automatización de movimientos, deben considerarse meticulosamente los siguientes parámetros técnicos que determinan el rendimiento y seguridad del sistema:

• Velocidad de avance o rotación (expresada en mm/s o °/s): Influencia directa sobre la precisión, seguridad operativa y sincronización del proceso.
• Aceleración y deceleración: Definen la suavidad del movimiento y el estés mecánico sobre los componentes del sistema.
• Repetibilidad: Capacidad del sistema para alcanzar una misma posición de forma consistente y constante en múltiples ciclos.
• Resolución: Menor incremento de movimiento que el sistema puede ejecutar de manera controlada y precisa.
• Parada de emergencia (Safe Torque Off - STO): Función crítica de seguridad en sistemas con movimiento mecánico que garantiza la detención segura ante condiciones de riesgo.

Aplicación Práctica y Sistemas de Control de Ejes

La gestión efectiva de ejes en sistemas automatizados se implementa generalmente mediante las siguientes tecnologías:

• PLCs con módulos especializados de control de movimiento (Motion Control) para aplicaciones de precisión media-alta.
• Controladores de servoejes (Servo Drives) con comunicación sincronizada a través de protocolos como EtherCAT, CANopen o PROFINET IRT.
• CNC industriales para interpolación multieje avanzada en aplicaciones de mecanizado.
• Controladores de robots industriales que integran cinemática avanzada para control en espacio cartesiano o articular.

La planificación de movimientos debe contemplar cuidadosamente aspectos como análisis de colisiones, trayectorias libres de obstáculos, velocidades permitidas según normativa de seguridad, y técnicas de programación de puntos de paso mediante métodos de teach-in o programación textual offline.
