Fundamentos de los Comandos en Control Industrial

En los sistemas automatizados contemporáneos, los comandos constituyen las instrucciones fundamentales que definen el comportamiento de controladores programables (PLC), robots industriales y sistemas distribuidos. Su aplicación precisa garantiza la ejecución eficiente, exacta y segura de procesos secuenciales y condicionales dentro del entorno productivo.

La correcta selección e implementación de comandos impacta directamente en la fiabilidad del sistema, los tiempos de ciclo y la seguridad operacional. Los lenguajes de programación industriales estandarizados (IEC 61131-3) y específicos de fabricantes (RAPID, KRL, URScript) comparten estructuras conceptuales comunes que facilitan el desarrollo de aplicaciones estructuradas, modulares y mantenibles.

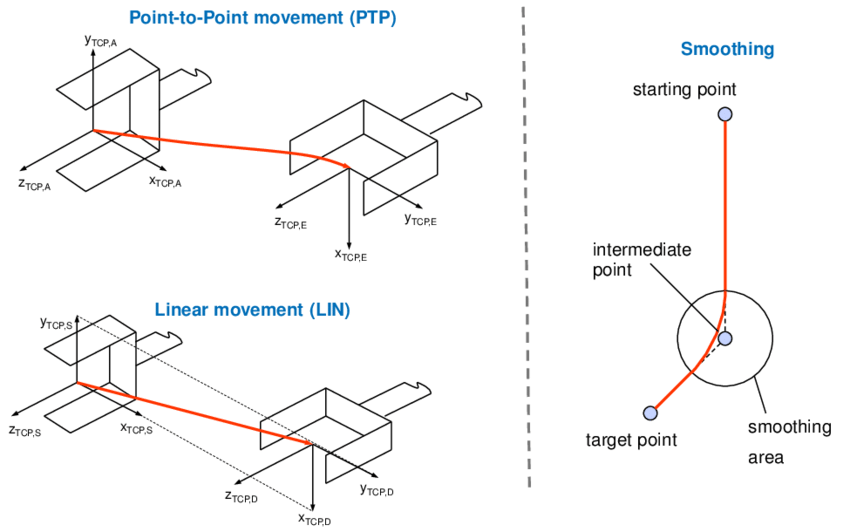

Figura 1:Comparativa de Trayectorias (LIN vs PTP vs CIRC) Esta imagen muestra visualmente cómo se desplaza un robot según el comando de movimiento utilizado.

Comandos de Movimiento Robótico

Los comandos de movimiento son fundamentales para la robótica industrial, permitiendo el desplazamiento controlado del manipulador en el espacio de trabajo. Su correcta aplicación determina la precisión, velocidad y seguridad de las operaciones.

Tipologías de Movimiento

  • Movimiento Lineal (LIN/MoveL): Desplazamiento rectilíneo entre puntos definidos con trayectoria controlada
  • Movimiento Puntual (PTP/MoveJ): Optimización temporal sin control de trayectoria intermedia
  • Movimiento Circular (CIRC/MoveC): Trayectorias circulares para operaciones de soldadura o aplicación
  • Interpolación Multieje: Coordinación sincronizada de múltiples articulaciones
// Ejemplo de comandos de movimiento en pseudocódigo industrial
MoveL P1, v100, z10, Tool1; // Movimiento lineal al punto P1
MoveJ P2, v50, fine, Gripper; // Movimiento articular rápido
MoveC P3, P4, v80, z5; // Trayectoria circular
Kuka krc4 101 en español. Aprende lo esencial, cómo mover un robot kuka 4k

Aprenda cómo mover el robot,

▶ Ver Video en YouTube
Duración: 10:24 minutos Nivel: Intermedio Publicación: 2023

Comandos de Entrada/Salida (E/S)

La gestión de señales digitales y analógicas constituye la interfaz fundamental entre el sistema de control y el mundo físico. Estos comandos permiten la interacción con periféricos como sensores, actuadores, interfaces HMI y buses de campo industriales.

Módulos de entrada y salida de PLC mostrando conexiones digitales y analógicas

Figura 2: Esquema de Lógica de Comandos E/S Este diagrama ilustra el flujo de señales desde los sensores (entradas) hacia el controlador y de este hacia los actuadores (salidas).

// Gestión de entradas/salidas en lógica de control
SetDO("GripperOpen", TRUE); // Activar salida digital
WaitDI("PartPresent", TRUE); // Esperar señal de sensor
IF ReadAI("PressureSensor") > 50.0 THEN
  SetDO("Alarm", TRUE);
END_IF;
Tendencias Actuales 2026: Comandos Inteligentes

La evolución hacia la Industria 4.0 está transformando los comandos tradicionales:

Novedades: - Comandos predictivos con Machine Learning integrado
- Autodiagnóstico automático mediante comandos de telemetría
- Interacción voz/gestos para programación colaborativa
- Comandos adaptativos que ajustan parámetros según condiciones ambientales
- Integración con Digital Twin para simulación previa a ejecución

Normativa: Actualización IEC 61131-3:2024 incluye comandos para ciberseguridad OT y comunicaciones OPC UA nativas.

Caso Práctico Industrial: Selección de Comandos

Contexto: Estás diseñando el programa de control para una estación robótica de ensamblado automotriz. El robot debe: 1) Recoger una pieza del conveyor (sensor fotoeléctrico), 2) Moverla a posición de ensamblaje con trayectoria precisa, 3) Aplicar adhesivo durante 3 segundos, 4) Verificar calidad con visión artificial, 5) Depositar en palet.

Problema: El sistema presenta fallos intermitentes en la fase de aplicación de adhesivo, donde el robot a veces inicia el movimiento antes de completar el tiempo de aplicación.

Pregunta: ¿Qué tipo de comando necesitas implementar para garantizar que el robot espere exactamente 3 segundos antes de continuar, manteniendo la posición actual durante la aplicación?

Comandos Lógicos y de Control de Flujo

La capacidad de toma de decisiones constituye el núcleo inteligente de los sistemas automatizados. Los comandos lógicos permiten implementar comportamientos adaptativos basados en condiciones del proceso, estados del equipo o entradas del operario.

Estructuras Fundamentales

  • Condicionales (IF-THEN-ELSE/CASE): Ejecución condicionada a evaluación lógica
  • Bucles (WHILE/FOR/REPEAT): Repetición controlada de secuencias
  • Subrutinas (CALL/PROC/FUNCTION): Modularización y reutilización de código
  • Manejo de Excepciones (TRY-CATCH/ON ERROR): Gestión robusta de fallos
Tipo de Comando Función Principal Ejemplo Aplicación Consideraciones Seguridad
Movimiento (LIN/PTP) Desplazamiento controlado del manipulador Soldadura por puntos, paletizado Verificar espacios libres, límites de velocidad
Entrada/Salida (SetDO/WaitDI) Gestión de señales con periféricos Activación de cilindros, lectura sensores Timeouts, verificación estado real vs comandado
Lógicos (IF/WHILE) Toma de decisiones programada Selección de rutinas según tipo de pieza Evitar bucles infinitos, condiciones de salida claras
Temporización (WAIT TIME) Control temporal de procesos Tiempos de curado, ciclos térmicos Márgenes de seguridad, verificación efectiva
Error (TRY-CATCH) Gestión de condiciones anómalas Fallos de comunicación, atascos Paradas seguras, notificación al operario
Video de Profundización: Monitorización de Raspberry Pi con Dashboard 2.0

Tutorial práctico sobre la creación de un panel de administración en Node-RED para visualizar en tiempo real el estado del hardware (CPU, RAM, Temperatura) y ejecutar comandos remotos.

▶ Ver Video Especializado
Contenido: Configuración de Dashboard 2.0, nodos exec y métricas de sistema Duración: 1:39:28 horas Relevancia: Control y supervisión de dispositivos IoT en tiempo real
Recurso Adicional: Control Analógico S7-1200 y Variador V20

Configuración detallada de señales analógicas (0-10V / 4-20mA) para el control de velocidad de motores industriales. Incluye el escalado de señales en TIA Portal y el cableado físico hacia el variador Siemens Sinamics V20.

▶ Ver Video Especializado
Contenido: Entradas/Salidas analógicas y escalado (NORM_X, SCALE_X) Duración: 15:47 minutos Relevancia: Control de potencia y velocidad en entornos industriales
