3.10. Técnicas Avanzadas de Programación Robótica

Introducción a los Sistemas de Programación Robótica

La implementación eficiente de robots industriales requiere metodologías de programación específicas que garanticen operaciones autónomas, repetibles y perfectamente sincronizadas con el entorno productivo. Estas técnicas permiten definir con precisión el comportamiento del manipulador, las trayectorias de movimiento, las condiciones de activación y las respuestas ante eventos del proceso. En la industria moderna, la selección del método de programación constituye una decisión estratégica que impacta directamente en la flexibilidad, mantenibilidad y escalabilidad de los sistemas automatizados.

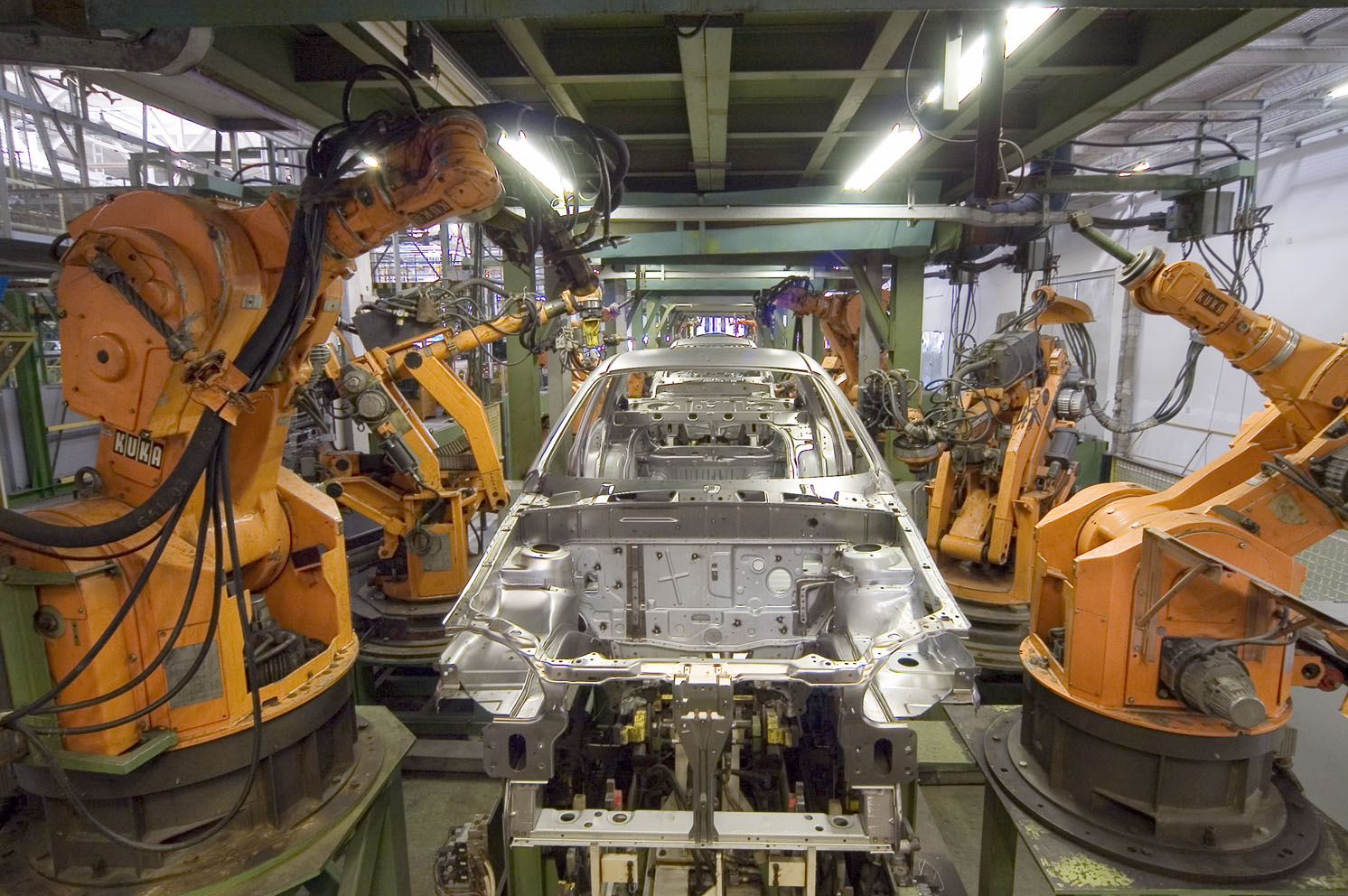

Figura 1: Célula robótica industrial moderna. Fuente: Wikimedia Commons / Licencia Creative Commons CC BY-SA 4.0

Programación por Guiado (Teach Pendant)

Conocida técnicamente como programación por demostración o mediante dispositivo de enseñanza, esta técnica se fundamenta en el posicionamiento físico del robot en los puntos de trabajo objetivo, almacenándose estas coordenadas en la memoria del controlador mediante un teach pendant o, en el caso de robots colaborativos, mediante guiado manual directo asistido por sensores de fuerza.

Características Operativas

• Posicionamiento manual: El operario desplaza el brazo robótico a las posiciones objetivo mediante control manual
• Grabación incremental: Los puntos de trayectoria se almacenan secuencialmente en la memoria del controlador
• Configuración paramétrica: Permite establecer velocidades, tiempos de espera, condiciones E/S y estructuras básicas de control
• Modo enseñanza: Ejecución a velocidades reducidas para garantizar condiciones de seguridad

Ventajas y Aplicaciones Prácticas

Esta metodología destaca por su barrera de entrada reducida, permitiendo a operarios sin formación específica en programación crear rutinas básicas. Es especialmente eficaz en aplicaciones como soldadura por arco, operaciones de paletizado, tareas de pick-and-place y aplicación de adhesivos o sellantes.

Figura 2: Dispositivo de enseñanza (teach pendant) para programación robótica. Fuente: Wikimedia Commons / Licencia Creative Commons CC BY-SA 3.0

Programación Textual (Offline/Online)

Este enfoque utiliza lenguajes de programación estructurados para definir la lógica operativa del robot mediante código fuente. Puede implementarse directamente en el controlador o mediante entornos de desarrollo offline como RoboDK, Siemens TIA Portal, KUKA.WorkVisual o ABB RobotStudio.

Arquitectura de Lenguajes Robóticos

• Lenguajes propietarios: RAPID (ABB), KRL (KUKA), VAL3 (Stäubli), TP (FANUC)
• Lenguajes estandarizados: URScript (Universal Robots), ROS Industrial
• Estructuras convencionales: Variables, funciones, estructuras condicionales, bucles, manejo de excepciones
• Integración avanzada: Comunicación con PLCs, sistemas de visión, sensores IoT y bases de datos

# Control de trayectoria circular para robot colaborativo
import rospy
from geometry_msgs.msg import Twist
import numpy as np

class CircularTrajectory:
    def __init__(self, radius=0.5, speed=0.1):
        self.radius = radius
        self.speed = speed
        self.angle = 0

    def calculate_velocity(self):
        # Cinemática inversa para movimiento circular
        linear_x = self.speed * np.cos(self.angle)
        linear_y = self.speed * np.sin(self.angle)
        angular_z = self.speed / self.radius

        self.angle += 0.1  # Incremento angular
        return linear_x, linear_y, angular_z

# Uso en controlador ROS
trajectory = CircularTrajectory(radius=0.3, speed=0.2)
cmd_vel = trajectory.calculate_velocity()

Integración con Sistemas IoT (Raspberry Pi, Node-RED y Python)

En el ámbito de la robótica educativa y el prototipado industrial rápido, la combinación de la Raspberry Pi 3 B con Node-RED y Python permite crear sistemas de control híbridos potentes. Mientras Python maneja algoritmos complejos de control de motores o visión, Node-RED facilita la interfaz de usuario y la comunicación vía protocolos industriales como MQTT.

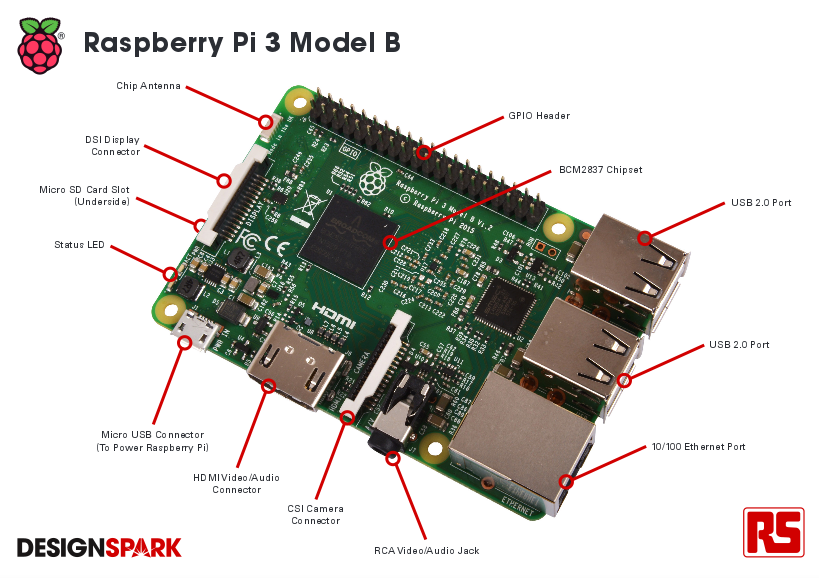

Figura 4: Raspberry Pi 3 B, plataforma común para nodos de control IoT y robótica ligera.

Consideraciones de Seguridad y Cumplimiento Normativo

Independientemente de la técnica seleccionada, la programación robótica debe implementarse bajo el marco de seguridad funcional definido por las normativas internacionales:

• UNE-EN ISO 10218-1:2022: Requisitos de seguridad para robots industriales
• UNE-EN ISO 10218-2:2022: Requisitos de seguridad para sistemas e integración robótica
• UNE-EN ISO/TS 15066:2023: Robots colaborativos y aplicaciones
• IEC 62061 / ISO 13849-1: Seguridad funcional de sistemas de control
