1. Fundamentos de Calibración y Puesta en Marcha
Los procesos de calibración de ejes y puesta en marcha constituyen operaciones críticas durante la instalación, reconfiguración o mantenimiento de cualquier sistema automatizado o robótico industrial. Estos procedimientos garantizan que el subsistema mecánico y el sistema de control interpreten con exactitud las posiciones físicas reales dentro del entorno operativo, previniendo errores en trayectorias programadas, colisiones con obstáculos, movimientos imprecisos o ciclos de trabajo ineficientes.
La ejecución rigurosa y sistemática de estos procesos es especialmente relevante en aplicaciones como robots multieje, servomecanismos de alta precisión, sistemas cartesianos complejos y plataformas que requieren control interpolado de movimiento. La implementación adecuada de protocolos de seguridad durante estas fases resulta fundamental para proteger tanto al personal técnico como al equipo industrial involucrado.
2. Calibración de Ejes: Concepto y Tipología
2.1. Definición Técnica de Calibración
La calibración de ejes representa el proceso de sincronización entre la posición física real de cada eje mecánico y el valor lógico que el sistema de control le asigna internamente. Este procedimiento establece un punto de referencia absoluto desde el cual se miden, calculan y ejecutan todos los movimientos posteriores programados en el sistema automatizado.
2.2. Objetivos Específicos de la Calibración
- Coherencia cinemática: Garantizar que los movimientos ejecutados correspondan exactamente al modelo cinemático matemático implementado en el controlador del robot o sistema.
- Prevención de daños: Evitar desplazamientos incorrectos que puedan provocar colisiones destructivas con piezas en proceso, herramientas especializadas o la propia estructura del equipo.
- Habilitación de funcionalidades avanzadas: Permitir el uso efectivo de posiciones relativas, interpolaciones complejas, zonas de trabajo delimitadas y trayectorias guiadas mediante programación off-line.
- Optimización de precisión: Alcanzar y mantener los niveles de exactitud posicional especificados por el fabricante del equipo, garantizando repetibilidad en operaciones de alta precisión.
Este video detalla el proceso de calibración de un robot de seis ejes, incluyendo la alineación física de muescas de referencia, la actualización de contadores de revoluciones mediante el FlexPendant y la validación de la precisión moviendo el sistema a sus puntos de origen (zero). Además, se muestra el protocolo de apagado seguro del sistema.
▶ Ver Video en YouTubeEste video técnico muestra la integración de instrumentos de medición láser externos (FARO) para la calibración de un robot ABB IRB 120. Se detalla el proceso de captura de puntos para lograr una precisión micrométrica, el ajuste fino de parámetros cinemáticos y la validación de la precisión posicional en todo el espacio de trabajo del robot.
▶ Ver Video en YouTube2.3. Tipos de Calibración Industrial
| Tipo de Calibración | Tecnología Requerida | Aplicación Típica | Frecuencia |
|---|---|---|---|
| Calibración Absoluta | Encoders absolutos con memoria no volátil | Robots de gama alta, sistemas CNC, manipuladores de precisión | Inicial + verificación periódica |
| Calibración Incremental (Homing) | Encoders incrementales + sensores de referencia | Sistemas automatizados estándar, transportadores, ejes simples | Cada arranque del sistema |
| Calibración Manual por Contacto | Herramientas mecánicas (escuadras, topes) + interfaz operador | Robots colaborativos, impresoras 3D, brazos educativos | Tras cambios mecánicos |
| Calibración Óptica/Láser | Sistemas de medición láser + patrones ópticos | Sistemas de ultra precisión, metrología industrial, aeronáutica | Mensual/Anual según criticidad |
2.3.1. Calibración Absoluta
Emplea encoders absolutos que conservan la información de posición incluso tras cortes de alimentación eléctrica. Requiere únicamente verificación inicial y validaciones periódicas programadas. Es característica de sistemas robóticos de gama alta y centros de mecanizado CNC de precisión.
2.3.2. Calibración Incremental (Homing)
Utiliza encoders incrementales que pierden la referencia posicional al desconectar la alimentación. Tras cada arranque, cada eje debe desplazarse hasta un punto de referencia mecánico definido (sensor de origen o final de carrera) para establecer la posición cero. Requiere ejecución de rutina específica en cada encendido del sistema.
2.3.3. Calibración Manual por Contacto
El operario desplaza manualmente el eje hasta una posición física conocida (utilizando escuadras de referencia, topes mecánicos o patrones calibrados) y asigna este punto como origen mediante interfaz HMI. Es común en robots colaborativos, impresoras 3D industriales y sistemas didácticos de automatización.
2.3 Comparativa de Metodologías de Calibración
Utiliza discos codificados únicos. El sistema "sabe" dónde está nada más encenderse.
Cuenta pulsos desde un punto cero. Necesita un sensor de referencia (Home) en cada inicio.
Basada en el contacto con un patrón físico. Versatilidad a cambio de mayor tiempo de ajuste.
3. Procedimiento Sistemático de Calibración
3.1. Fase 1: Verificación de Conexiones y Estado
- Confirmación de conexiones: Verificar que todos los motores, servodrives, sensores de referencia, finales de carrera y cables de alimentación/control estén correctamente conectados y asegurados.
- Inspección mecánica: Comprobar ausencia de obstrucciones físicas en los recorridos de los ejes y verificar estado de componentes mecánicos (guías, rodamientos, transmisiones).
- Verificación eléctrica: Medir tensiones de alimentación y señales de control para asegurar valores dentro de especificaciones técnicas.
3.2. Fase 2: Activación Controlada de Ejes
- Alimentación secuencial: Activar controladores (servo drives o módulos de control de movimiento) siguiendo secuencia recomendada por fabricante.
- Monitorización de alarmas: Comprobar ausencia de códigos de error o alarmas en interfaz HMI o paneles de diagnóstico.
- Prueba en modo seguro: Ejecutar primeros movimientos en modo velocidad reducida con supervisión constante.
3.3. Fase 3: Ejecución de Rutina de Homing/Referencia
- Iniciación secuencial: Ejecutar rutina de búsqueda del punto de origen para cada eje según prioridad establecida.
- Detección de referencia: Sistema detecta sensor físico o marca codificada predefinida como punto cero.
- Ajuste de offset: Establecer valor de posición a cero o aplicar offset definido según configuración específica.
3.4. Fase 4: Validación y Verificación de Posición
- Comprobación de coincidencia: Verificar que posiciones físicas conocidas del entorno coinciden exactamente con valores reportados por sistema de control.
- Desplazamientos de prueba: Realizar movimientos controlados a puntos de verificación preestablecidos.
- Medición con instrumentos: Utilizar herramientas de medición (calibradores, sistemas láser) para validar precisión alcanzada.
3.5. Fase 5: Registro y Almacenamiento
- Guardado persistente: Almacenar valores de calibración en memoria no volátil del controlador.
- Documentación técnica: Registrar proceso completo en documentación del sistema, especialmente en máquinas críticas o tras modificaciones de configuración.
- Creación de backup: Generar copia de seguridad de parámetros de calibración en soporte externo.
Raspberry Pi se utiliza en sistemas modernos de calibración como:
- Sistema de adquisición de datos: Lectura simultánea de múltiples encoders mediante interfaces SPI/I2C para análisis estadístico de precisión.
- Interfaz de calibración móvil: Desarrollo de aplicaciones Python para tabletas que guían al técnico mediante procedimientos paso a paso con verificación automática.
- Monitorización remota: Transmisión vía MQTT de parámetros de calibración a sistemas SCADA centralizados para trazabilidad completa.
- Análisis predictivo: Implementación de algoritmos que detectan desviaciones progresivas y recomiendan recalibración antes de que afecten producción.
- Sistema de documentación automática: Generación automática de informes de calibración con fotos, valores y firmas digitales.
Arduino se emplea en sistemas de calibración para:
- Dispositivos de verificación portátiles: Desarrollo de herramientas de campo para verificar sensores de referencia y finales de carrera.
- Sistemas de aprendizaje autónomo: Implementación de algoritmos que permiten a sistemas didácticos calibrarse automáticamente usando patrones físicos.
- Interfaz para sensores especializados: Adaptación de sensores de medición láser o ópticos a sistemas de control industrial existentes.
- Dispositivos de registro: Creación de dataloggers que registran valores de posición durante ciclos completos para análisis posterior.
- Sistemas de seguridad durante calibración: Implementación de enclavamientos adicionales que previenen movimientos durante procedimientos de ajuste.
Python se ha convertido en herramienta fundamental para calibración avanzada:
Ejemplo código Python para sistema de calibración automática:
import numpy as np
import pandas as pd
from scipy import optimize
import json
from datetime import datetime
class SistemaCalibracion:
def __init__(self, num_ejes):
self.num_ejes = num_ejes
self.posiciones_reales = []
self.posiciones_reportadas = []
self.matriz_calibracion = np.eye(num_ejes)
def realizar_mediciones(self, puntos_calibracion):
"""Realiza mediciones en puntos de calibración conocidos"""
resultados = []
for punto in puntos_calibracion:
# Mover sistema a posición conocida
self.mover_a_posicion(punto['objetivo'])
# Leer posición reportada por sistema
pos_reportada = self.leer_posicion_sistema()
# Medir posición real con instrumento externo
pos_real = self.medir_con_instrumento()
resultados.append({
'objetivo': punto['objetivo'],
'reportada': pos_reportada,
'real': pos_real,
'error': pos_real - pos_reportada
})
return resultados
def calcular_matriz_correccion(self, resultados):
"""Calcula matriz de corrección mediante mínimos cuadrados"""
# Implementación de algoritmo de optimización
X = np.array([r['reportada'] for r in resultados])
Y = np.array([r['real'] for r in resultados])
# Resolver sistema lineal
A, residuals, rank, s = np.linalg.lstsq(X, Y, rcond=None)
self.matriz_calibracion = A
return A, residuals
def generar_informe(self, resultados, matriz):
"""Genera informe técnico completo de calibración"""
informe = {
'fecha': datetime.now().isoformat(),
'sistema': self.identificacion,
'puntos_medidos': len(resultados),
'error_maximo': max(abs(r['error']) for r in resultados),
'error_promedio': np.mean([abs(r['error']) for r in resultados]),
'matriz_calibracion': matriz.tolist(),
'estadisticas_detalladas': self.calcular_estadisticas(resultados)
}
with open(f'calibracion_{datetime.now().strftime("%Y%m%d_%H%M")}.json', 'w') as f:
json.dump(informe, f, indent=2)
return informe
Tendencias específicas:
- Calibración adaptativa: Sistemas que se recalibran automáticamente detectando cambios ambientales (temperatura, humedad).
- Realidad aumentada: Guiado del operario mediante gafas AR que muestran valores objetivo y desviaciones en tiempo real.
- Machine Learning: Algoritmos que aprenden patrones de desgaste y predicen necesidades de recalibración.
- Blockchain para trazabilidad: Registro inmutable de todas las calibraciones realizadas con certificación digital.
- Calibración remota: Especialistas que supervisan y ajustan calibraciones desde centros de excelencia remotos.
Contexto: Una planta automotriz tiene un robot de soldadura de 6 ejes que presenta problemas de calidad. Las soldaduras están desalineadas 1.5mm respecto a la posición programada, causando rechazos del 8% de las piezas. El sistema utiliza encoders incrementales y requiere calibración tras cada parada de mantenimiento.
Problema: Tras el último mantenimiento preventivo, el técnico ejecutó la rutina de homing pero los problemas persisten. Se sospecha que el sensor de referencia del eje 3 está desalineado mecánicamente tras una colisión menor no reportada.
Pregunta: ¿Cuál sería el procedimiento técnicamente correcto para diagnosticar y resolver este problema manteniendo el tiempo de inactividad mínimo?
Contexto: Se implementa un sistema de monitorización continua de calibración en línea de producción usando Raspberry Pi 3B + Node-RED. El sistema lee datos de 8 encoders absolutos vía SPI, calcula desviaciones en tiempo real y envía alertas cuando se superan umbrales predefinidos.
Problema: El sistema presenta pérdida ocasional de datos durante picos de producción, mostrando lagunas en los registros justo cuando más se necesita monitorización. Además, las alertas se activan con retardo de 2-3 segundos respecto al evento real.
Pregunta: ¿Qué configuración técnica en Node-RED y Raspberry Pi sería más efectiva para resolver estos problemas manteniendo la funcionalidad completa?
Contexto: Se desarrolla script Python en Raspberry Pi para sistema de calibración automática de impresora 3D industrial. El script debe mover ejes a posiciones conocidas, leer valores de sensores inductivos de alta precisión, calcular matriz de corrección y generar informe técnico detallado.
Problema: Durante ejecución, el movimiento de ejes es irregular y los cálculos de corrección producen resultados inconsistentes entre ejecuciones. El script parece perder sincronización entre lectura de sensores y control de movimiento.
Pregunta: ¿Qué arquitectura de programación Python sería más adecuada para este sistema de calibración que requiere sincronización precisa entre múltiples tareas?
4. Puesta en Marcha del Sistema Calibrado
4.1. Fases de Puesta en Marcha
Tras completar la calibración de ejes, se procede a la puesta en marcha operativa completa del sistema automatizado. Este proceso implica la verificación integral del funcionamiento de todos los componentes mecánicos, eléctricos, de control y de seguridad bajo condiciones simuladas de trabajo real.
4.2. Verificación de Comunicaciones Industriales
- Validación de buses: Confirmar comunicación estable entre PLC principal, interfaces HMI, sensores distribuidos, actuadores, variadores de frecuencia y redes industriales (Profinet, EtherCAT, Modbus TCP).
- Prueba de latencia: Medir tiempos de respuesta en comunicaciones críticas para garantizar cumplimiento de requisitos de sistema en tiempo real.
- Verificación de redundancia: En sistemas críticos, probar conmutación automática entre canales de comunicación redundantes.
4.3. Activación de Rutinas de Prueba
- Secuencias en vacío: Ejecutar programas de prueba sin carga útil para verificar coordinación entre ejes y secuencias lógicas.
- Velocidades progresivas: Iniciar con velocidades reducidas (10-25% de máxima) e incrementar gradualmente tras validación de estabilidad.
- Prueba de límites: Verificar funcionamiento correcto de límites de software y zonas de trabajo predefinidas.
4.4. Supervisión de Movimientos Reales
- Control de precisión: Medir exactitud posicional en puntos estratégicos del volumen de trabajo.
- Sincronización multi-eje: Verificar coordinación temporal entre movimientos simultáneos de múltiples ejes.
- Respuesta de E/S: Confirmar tiempo de reacción entre señales de entrada y acciones de salida correspondientes.
4.5. Validación de Sistemas de Seguridad
- Paradas de emergencia: Probar todos los dispositivos E-stop y verificar tiempos de detención.
- Enclavamientos: Validar funcionamiento de sistemas de seguridad mecánicos, eléctricos y lógicos.
- Cortinas fotoeléctricas: Verificar detección y respuesta ante intrusión en zonas restringidas.
4.6. Ajuste Fino de Parámetros
- Optimización de perfiles: Ajustar parámetros de aceleración, desaceleración y rampas de velocidad.
- Definición de tolerancias: Establecer márgenes de error aceptables para diferentes tipos de operación.
- Configuración de zonas: Definir zonas de trabajo, exclusión y aproximación según aplicación específica.
4.7. Registro de Parámetros Base
- Coordenadas operativas: Documentar posiciones clave para operaciones de producción.
- Tiempos de ciclo: Registrar duración de operaciones estándar para planificación de producción.
- Ciclos de repetición: Establecer límites de operación continua para mantenimiento predictivo.

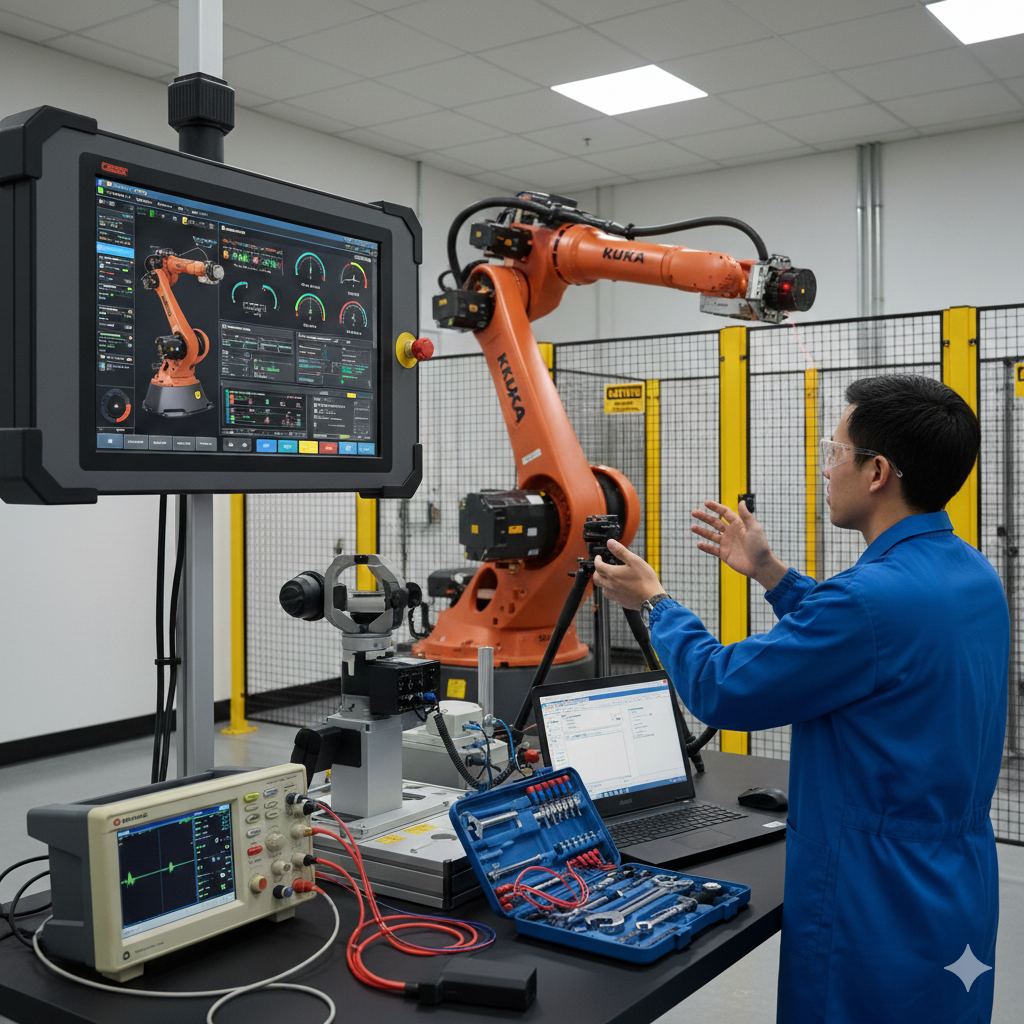

Figura 3: Estación de puesta en marcha de sistema automatizado complejo mostrando interfaces HMI, instrumentos de medición y documentación técnica. Fuente por determinar.
5. Riesgos Comunes y Medidas Preventivas
5.1. Riesgos Técnicos Identificados
| Riesgo | Causa Probable | Consecuencia | Medida Preventiva |
|---|---|---|---|
| Movimiento inesperado | Mal cableado, calibración incorrecta, fallo en controlador | Colisión, daños a equipo/personal, pérdida de producción | Protocolos de seguridad, verificación por pasos, modo seguro inicial |
| Desfase posición real vs lógica | Encoder incorrecto, offset mal configurado, deslizamiento mecánico | Errores de posicionamiento, productos defectuosos | Verificación con instrumentos externos, sistemas de detección de deslizamiento |
| Colisiones por zonas mal definidas | Programación incorrecta, zonas de trabajo no validadas | Daños a herramientas, piezas, estructura del robot | Simulación previa, verificación en vacío, sistemas de detección de colisión |
| Pérdida de configuración | Alimentación interrumpida, memoria corrupta, error operativo | Necesidad de recalibrar completamente, tiempo de inactividad | Backups automáticos, memorias no volátiles, documentación completa |
| Degradación progresiva | Desgaste mecánico, cambios térmicos, vibraciones | Pérdida gradual de precisión, aumento de errores | Calibración periódica, monitorización continua, mantenimiento predictivo |
5.2. Protocolos de Seguridad Específicos
- Señalización adecuada: Implementar carteles de advertencia, áreas delimitadas y sistemas de aviso acústico/luminoso durante operaciones de calibración.
- Modo seguro operativo: Activar velocidades reducidas y torques limitados durante fases iniciales de prueba y verificación.
- Bloqueos lógicos: Implementar sistemas que requieren confirmación por pasos antes de permitir movimientos críticos.
- Supervisión dual: En operaciones críticas, requerir presencia simultánea de dos técnicos calificados.
- Procedimientos escritos: Seguir documentación técnica específica del fabricante y procedimientos operativos estandarizados.
5.3. Estrategias de Mantenimiento Preventivo
- Calendario de calibración: Establecer frecuencias de recalibración según intensidad de uso y criticidad de aplicación.
- Monitorización continua: Implementar sistemas que alerten sobre desviaciones antes de que afecten calidad de producción.
- Registro histórico: Mantener base de datos con historial completo de todas las calibraciones realizadas.
- Capacitación específica: Entrenar técnicos en procedimientos específicos para cada tipo de equipo y aplicación.
- Kit de herramientas dedicado: Disponer de instrumentos de medición calibrados y específicos para tareas de calibración.
Este video ilustra la metodología sistemática para la puesta en servicio tras la calibración. Cubre la verificación de comunicaciones industriales (CC-Link/Ethernet), la configuración de señales con el PLC, la ejecución de trayectorias de prueba para validación de carga y la activación de protocolos de seguridad redundantes. Se enfatiza el registro de datos y la copia de seguridad de la configuración final.
▶ Ver Video en YouTube| Aspecto | Arduino para Calibración | Raspberry Pi para Calibración | Recomendación de Uso |
|---|---|---|---|
| Tiempo Real | ✅ Determinista (microsegundos) | ❌ No determinista (milisegundos) | Arduino para control crítico durante calibración |
| Adquisición de Datos | Limitada a ADC incorporado | Ampliable vía HATs especializados | RPi para sistemas de medición complejos |
| Procesamiento | Limitado (cálculos simples) | Potente (análisis estadístico complejo) | RPi para análisis de datos de calibración |
| Interfaz Operador | Básica (LCD, botones) | Completa (touchscreen, web, gráficos) | RPi para interfaces de calibración amigables |
| Comunicaciones | Serial, I2C, SPI básicos | Ethernet, WiFi, Bluetooth, industriales | RPi para integración en red industrial |
| Robustez Industrial | Alta (sin SO, menos puntos de fallo) | Media (depende de configuración) | Arduino en ambientes hostiles de planta |
| Costo Total | Bajo (€20-50 por sistema) | Medio (€60-150 por sistema) | Según complejidad y requerimientos |
