1.3. Análisis Físico de Conectores Ópticos

UF1795 | El enemigo invisible de las redes de fibra óptica

graph TD A["Extraer Conector de Fibra
(Monomodo / Multimodo)"] --> B{"Regla de Oro:
Inspect Before You Connect
(IBYC)"} B --> C["Inspeccionar con
Microscopio de Video"] C --> D{"¿Está Limpio y
Sin Rayones?"} D -- "SÍ (PASS IEC 61300)" --> E["Conectar al Transceptor SFP
(Operación Segura)"] D -- "NO (Sucio/Polvo)" --> F["Aplicar Limpieza
('Click-Cleaner' o Toallita sin pelusa)"] F --> C D -- "NO (Cristal Dañado)" --> G["Reemplazar Pigtail /
Re-empalmar Fibra"] style B fill:#f39c12,color:white,stroke:#d35400 style E fill:#27ae60,color:white style G fill:#e74c3c,color:white

1. El Asesino Silencioso: El Polvo

En el mundo del cobre (cables RJ45 o M12), un poco de polvo rara vez afecta la comunicación, ya que el contacto metálico lo atraviesa fácilmente. Sin embargo, en el mundo de la fibra óptica, la información viaja en forma de fotones de luz. El núcleo de una fibra monomodo tiene un diámetro de apenas 9 micrómetros (µm). Una simple partícula de polvo suspendida en el aire industrial suele medir 15 µm.

Si conectas una fibra óptica con una mota de polvo en su cara frontal (End-Face), ocurrirán tres cosas:

  1. Bloqueo (Atenuación): El polvo actúa como un muro, impidiendo que la luz pase al otro lado (causando pérdida de inserción).
  2. Reflexión (Return Loss): La luz choca contra la partícula y rebota hacia el láser emisor, lo que puede sobrecalentar y destruir el transceptor (SFP).
  3. Daño Físico Permanente: Al apretar el conector contra el puerto, la presión aplastará la dura partícula de polvo contra el delicado cristal de la fibra, provocando "cráteres" y rayones permanentes (pitting) que no se pueden limpiar.


2. La Regla IBYC: Inspect Before You Connect

La principal regla del mantenimiento óptico en la UF1795 se resume en el acrónimo IBYC (Inspecciona Antes de Conectar). Nunca, bajo ninguna circunstancia, se debe conectar un cable de fibra sin haberlo inspeccionado previamente, ni siquiera si el cable acaba de salir de su bolsa hermética de fábrica.

Tampoco se debe mirar directamente a la fibra (el láser infrarrojo es invisible y te quemará la retina). Para cumplir la regla IBYC, los técnicos utilizan Microscopios de Video (Video Probes). Estas herramientas aumentan la imagen de la cara frontal del conector cientos de veces y la muestran en una pantalla segura.



3. El Estándar PASS/FAIL (IEC 61300-3-35)

No tienes que adivinar si el conector "parece" limpio. Los microscopios modernos incorporan un software que analiza la imagen y aplica el estándar internacional IEC 61300-3-35.

Este estándar divide la cara del conector en varias zonas concéntricas (Zona A: Núcleo, Zona B: Revestimiento, etc.). Si hay rayones o partículas de polvo en la Zona A (por donde pasa la luz), el software automáticamente marcará la inspección con un FAIL (Rojo). Si los defectos están en las zonas exteriores y son minúsculos, puede dar un PASS (Verde).



4. Técnicas de Limpieza

Si la inspección da un "FAIL" por suciedad, debemos limpiar el conector:

  • Limpieza en Seco: Es la técnica principal. Se utilizan lápices limpiadores (Click-Cleaners) o casetes con cinta de microfibra sin pelusa (Lint-free). Un simple "click" hace avanzar un hilo limpio que arrastra el aceite o polvo de la superficie del cristal mediante fricción.
  • Limpieza en Húmedo: Solo se usa si la limpieza en seco falla (ej. grasas adheridas). Consiste en aplicar una micro-gota de un solvente óptico especial (nunca alcohol de botiquín, ya que deja residuos blancos) sobre la toallita y luego secar inmediatamente.

Tras la limpieza, siempre se debe volver a inspeccionar. Limpiar a ciegas es tan peligroso como no limpiar.

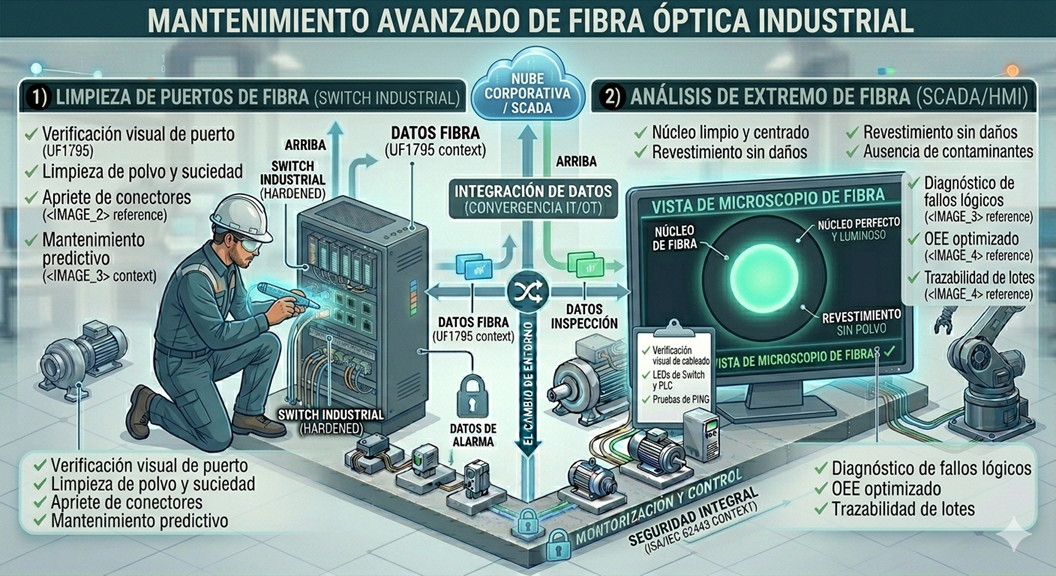

Infografía de un técnico limpiando un conector de fibra y analizando la imagen microscópica.
Figura 1: Mantenimiento Óptico. La vista microscópica revela lo que el ojo humano ignora. Incluso la grasa de la huella dactilar al tocar accidentalmente la punta de la fibra es suficiente para arruinar un enlace a 10 Gigabits. La combinación del "Click-Cleaner" y el microscopio es vital en cualquier kit de redes industriales.
Fuente: Elaboración propia / Licencia: CC BY-NC 4.0.

📝 Evaluación Técnica: Mantenimiento Óptico

1. ¿Por qué el polvo es un problema mucho más crítico en conexiones de fibra óptica que en conexiones de cobre trenzado?

2. Según las mejores prácticas del estándar, ¿cuál es el procedimiento correcto si vas a conectar un cable de fibra óptica que acaba de ser desempaquetado de su bolsa hermética de fábrica?

3. Durante una auditoría con el microscopio de vídeo, el software analiza la imagen y te devuelve un informe según la norma IEC 61300-3-35. Muestra que la "Zona B" (Revestimiento externo) tiene un leve rayón, pero la "Zona A" (Núcleo central) está impecable. ¿Cuál será probablemente el veredicto del software?

🤖 Ejercicio Práctico 1: Evaluador de Normativa IEC 61300 (Python)

Objetivo: Replicar la lógica que usan los microscopios inteligentes para evaluar automáticamente la calidad de una terminación óptica.

Copia el siguiente *prompt* y pégalo en un modelo de IA (como ChatGPT, Gemini o Claude).

Actúa como un desarrollador de software para instrumentación óptica. Escribe un script en Python que simule la lógica de "PASS/FAIL" de la norma IEC 61300-3-35. El script debe: 1. Definir dos constantes críticas (los límites de tolerancia en micrómetros): `MAX_DEFECTOS_ZONA_A = 0` (el núcleo debe ser perfecto) y `MAX_TAMANO_DEFECTO_ZONA_B = 10` (el revestimiento permite daños pequeños). 2. Crear una función `evaluar_conector(defectos_zona_a, tamano_max_zona_b)` que reciba el análisis de la cámara. 3. Si `defectos_zona_a > MAX_DEFECTOS_ZONA_A` O `tamano_max_zona_b > MAX_TAMANO_DEFECTO_ZONA_B`, la función debe devolver "FAIL (Rojo)". En caso contrario, "PASS (Verde)". 4. Simular dos conectores: Uno con (0, 5) y otro con (1, 2). 5. Imprimir los resultados por pantalla. Comenta el código explicando que automatizar este análisis visual evita el sesgo humano y garantiza que la red cumpla los estándares de Capa 1 de extremo a extremo.
