1.4. Revisión de Parámetros Ambientales

UF1795 | Evaluando los impactos de Humedad y Vibración en la Red

graph TD subgraph Entorno_Fisico ["Entorno del Armario de Red"] TEMP["Temperatura Variable
(Día/Noche)"] HUM["Alta Humedad Relativa"] VIB["Vibración Mecánica
(Prensas/Motores)"] end subgraph Consecuencias ["Impacto en la Red OT"] COND["Condensación (Punto de Rocío)
➡ Cortocircuitos / Corrosión"] FAT["Fatiga Mecánica
➡ Micro-desconexiones"] end subgraph Mitigacion ["Medidas Preventivas (UF1795)"] CAL["Calefactor Anti-condensación
(Higrostato)"] M12["Conectores M12 / Fijación Rígida DIN"] end TEMP --> COND HUM --> COND VIB --> FAT COND -.-> CAL FAT -.-> M12 style COND fill:#e74c3c,color:white style FAT fill:#e74c3c,color:white style CAL fill:#27ae60,color:white style M12 fill:#27ae60,color:white

1. El Peligro Invisible: La Condensación

Es instintivo pensar que el mayor enemigo de la electrónica es el calor extremo. Sin embargo, para un técnico de UF1795, los cambios bruscos de temperatura hacia el frío son a menudo más letales. El problema radica en la Humedad Relativa y el Punto de Rocío (Dew Point).

El aire caliente puede contener mucha más humedad en forma de vapor invisible que el aire frío. Imagina un armario de red industrial en una planta de procesado de alimentos (entorno húmedo). Durante el día, el armario está a 35ºC. Al llegar la noche y apagar las máquinas, la temperatura del armario cae rápidamente a 15ºC. El aire interior ya no puede retener toda esa humedad, que se condensa formando gotas de agua físicas directamente sobre las placas base de los switches y PLCs. El resultado inmediato es un cortocircuito, y a largo plazo, la corrosión de las pistas de cobre.



2. Mitigación de la Humedad: Calefactores en Armarios

Para combatir la condensación, la solución no es meter más ventiladores (eso solo traería aire húmedo del exterior). La solución profesional es instalar un calefactor anticondensación controlado por un Higrostato dentro del armario de comunicaciones.

Este pequeño calefactor no busca "calentar" el armario para la electrónica, sino mantener la temperatura del aire ligeramente por encima del Punto de Rocío local. De esta manera, sin importar cuánto baje la temperatura de la nave industrial por la noche, el interior del armario se mantiene seco, protegiendo los costosos switches gestionables.



3. Vibración y Estrés Mecánico

El segundo gran agresor ambiental es la vibración. Un armario de red anclado al chasis de una prensa hidráulica sufre micro-impactos miles de veces al día. Esto genera varios problemas a largo plazo:

  • Fretting Corrosion (Corrosión por fricción): Las vibraciones microscópicas hacen que los pines dorados de los conectores RJ45 froten constantemente contra los contactos hembra del switch. Con el tiempo, este roce desgasta el baño de oro, expone el metal base y crea oxidación, aumentando la resistencia y causando pérdida de paquetes.
  • Aflojamiento del Carril DIN: Los módulos de E/S y switches pueden literalmente "saltar" de su anclaje en el carril DIN si no están fijados con topes de retención (End Brackets) metálicos atornillados.
  • Daños en Discos Duros: En los servidores SCADA instalados en planta, la vibración destruye los cabezales de los discos duros mecánicos (HDD). Por eso, en OT es obligatorio el uso de unidades de estado sólido (SSD) o tarjetas CompactFlash.


4. Soluciones Mecánicas y Monitorización IoT

La mitigación clásica contra la vibración es el uso de conectores M12 roscados en lugar de RJ45 (que solo dependen de una pestaña de plástico), y el montaje de los armarios sobre silentblocks (soportes de goma absorbentes).

Sin embargo, el mantenimiento proactivo de la Industria 4.0 va un paso más allá. En lugar de revisar visualmente el armario cada mes, se instalan sensores ambientales IoT (Humedad, Temperatura, Vibración) dentro del propio armario. Estos sensores publican sus datos mediante MQTT a un dashboard central. Si la humedad relativa supera el 80% o el espectro de vibración cambia (indicando que un silentblock se ha roto), el sistema genera una alerta automatizada semanas antes de que el switch sufra un cortocircuito o una desconexión.

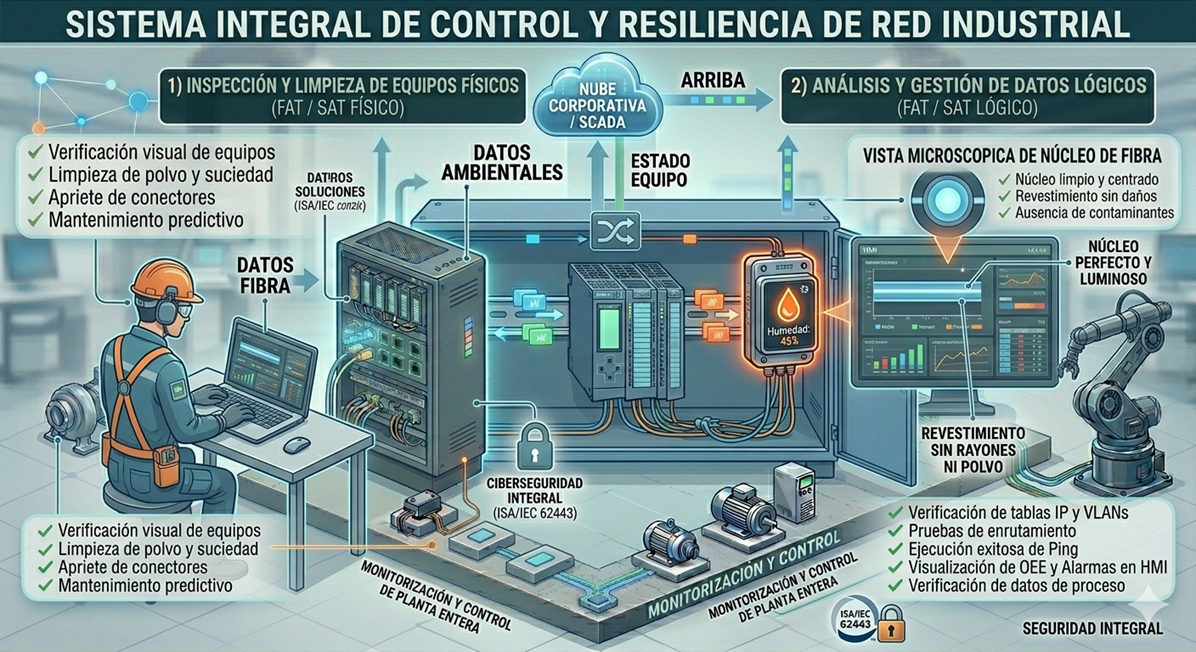

Ilustración conceptual de un armario de red industrial con sensorización IoT ambiental para humedad y vibración.
Figura 1: Control Ambiental en Planta. Proteger la red no solo implica ciberseguridad. La integridad física depende de evitar que la temperatura alcance el punto de rocío (previniendo la condensación de agua en las placas base) y de absorber las vibraciones mecánicas que degradan los conectores. Los sensores IoT permiten monitorizar estos vectores de fallo en tiempo real.
Fuente: Elaboración propia / Licencia: CC BY-NC 4.0.

📝 Evaluación Técnica: Parámetros Ambientales

1. ¿Por qué en entornos industriales sometidos a variaciones de temperatura (ej. día/noche) se instalan frecuentemente calefactores dentro de los armarios de red, a pesar de que la electrónica genera calor por sí misma?

2. Un armario de red está instalado en una zona de troquelado con alta vibración mecánica. Con el tiempo, la red empieza a sufrir pérdidas de paquetes esporádicas. ¿Qué fenómeno mecánico en las conexiones RJ45 suele causar este problema?

3. En lugar de realizar inspecciones visuales manuales cada mes, ¿qué enfoque propio de la Industria 4.0 permite predecir y evitar fallos ambientales en los armarios de red?

🤖 Ejercicio Práctico 1: Calculadora IoT de Punto de Rocío

Objetivo: Ver cómo un algoritmo simple en un gateway Edge analiza los datos ambientales para lanzar alertas de mantenimiento.

Copia el siguiente *prompt* y pégalo en un modelo de IA (como ChatGPT, Gemini o Claude).

Actúa como un programador de Edge Computing industrial. Escribe un script en Python que simule el análisis de datos de un sensor ambiental dentro de un armario de red. El script debe: 1. Recibir dos variables de entrada (simulando lectura MQTT): `temperatura_actual` (ej. 25ºC) y `humedad_relativa` (ej. 65%). 2. Incluir una función sencilla que calcule el Punto de Rocío (Dew Point) aproximado usando la fórmula de Magnus-Tetens o una aproximación matemática básica (ej. `Td = T - ((100 - RH)/5)`). 3. Evaluar el riesgo: Si la `temperatura_actual` del armario cae a menos de 3ºC por encima del Punto de Rocío calculado, imprimir una alerta de emergencia: "[PELIGRO] Riesgo inminente de condensación. Activando relé de calefactor del armario." 4. Si el margen es seguro, imprimir: "[OK] Margen de condensación seguro." Comenta el código explicando cómo los sistemas predictivos reemplazan la intuición humana mediante cálculos físicos constantes, evitando cortocircuitos catastróficos.
