1.2. Termografía Infrarroja Aplicada a Armarios de Red

1. ¿Por qué usar Termografía en Redes OT?

Normalmente asociamos las cámaras termográficas a la revisión de grandes motores, transformadores o rodamientos. Sin embargo, en la UF1795, aprenderemos que esta herramienta es vital para el mantenimiento predictivo de la red. ¿Por qué se calienta un armario de red?

• PoE (Power over Ethernet): Los switches industriales modernos inyectan hasta 90W de potencia continua por los cables de red para alimentar cámaras, puntos de acceso Wi-Fi o sensores. Si un conector RJ45 o M12 está oxidado, sucio o flojo, su resistencia eléctrica aumenta. Por efecto Joule (P = I²R), esta resistencia generará calor intenso, pudiendo derretir el puerto o causar un incendio.
• Módulos SFP (Transceptores Ópticos): Los conversores de fibra óptica generan mucho calor. Un SFP defectuoso se calentará excesivamente antes de fallar por completo y desconectar el enlace troncal.
• Fuentes de Alimentación: Los condensadores de las fuentes de 24V de los switches se degradan con el tiempo, lo que aumenta su temperatura operativa meses antes de su fallo catastrófico.

2. Emisividad y Reflexión: El Reto de Medir

Una cámara termográfica no mide temperatura directamente; mide la radiación infrarroja que emite un objeto. Para no obtener lecturas falsas, el técnico debe entender dos conceptos físicos fundamentales:

• Emisividad (ε): Es la capacidad de un material para emitir su propio calor (valores de 0 a 1). Los plásticos mate o la cinta aislante negra tienen una alta emisividad (ε ≈ 0.95), por lo que la cámara lee su temperatura con precisión.
• Reflexión: Los metales brillantes (como la carcasa galvanizada de un switch o un conector metálico M12 pulido) tienen una emisividad muy baja (ε ≈ 0.1). Actúan como "espejos infrarrojos". Si apuntas la cámara a un switch metálico, no verás la temperatura del switch, sino el reflejo de tu propio calor corporal o el de un motor cercano.

Truco del Técnico: Para medir con precisión conectores metálicos brillantes, pégales un pequeño trozo de cinta aislante negra mate. Mide sobre la cinta, ya que esta igualará su temperatura con el metal pero proporcionará una emisividad casi perfecta para la cámara.

3. Análisis Delta-T (ΔT): Buscando la Diferencia

El error más común de un principiante es buscar una "temperatura máxima" absoluta (ej. "¡Está a 60ºC, va a arder!"). En la industria, muchos equipos electrónicos operan normalmente a altas temperaturas. El método correcto de análisis predictivo es el Criterio Delta-T (Diferencia de Temperatura).

La regla es: Compara componentes idénticos bajo cargas idénticas.

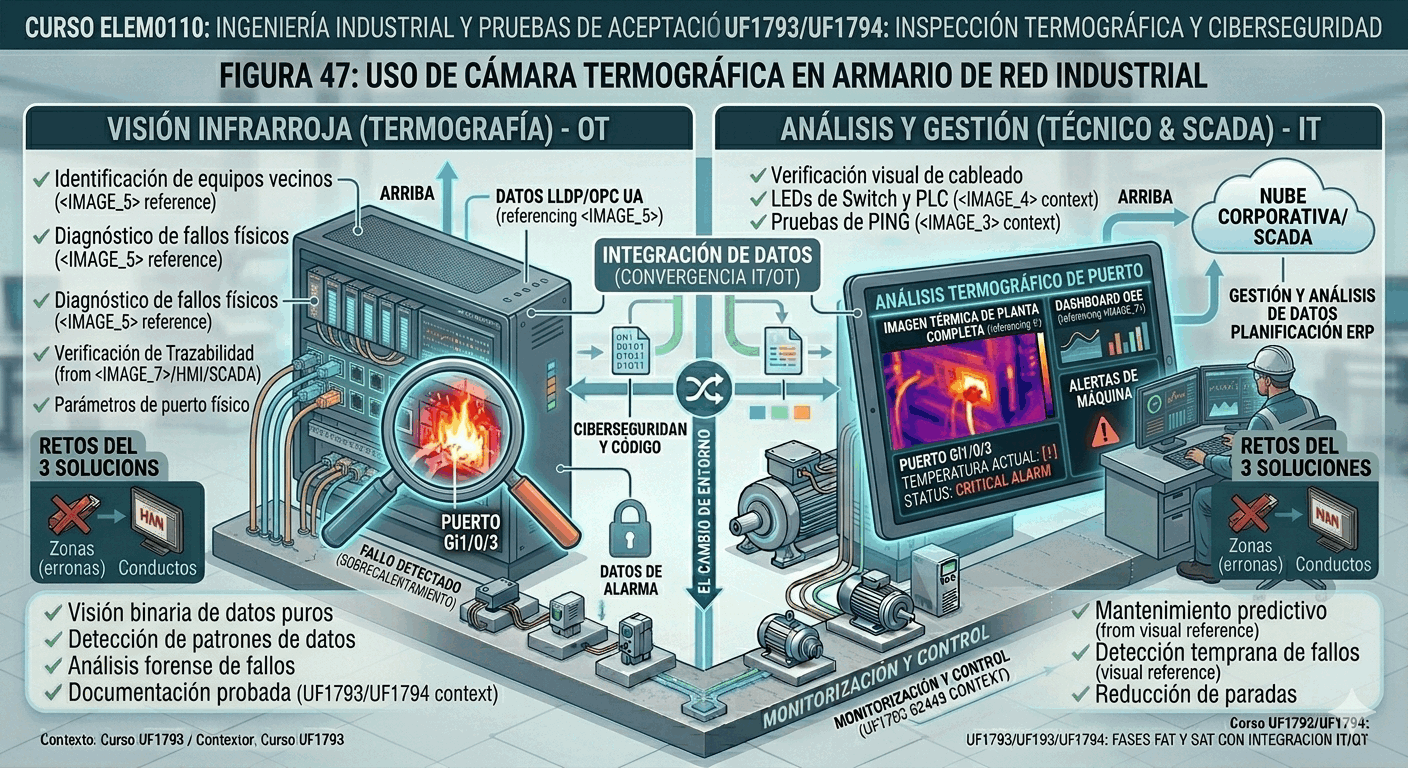

Si miras un switch PoE de 8 puertos y todos están a 50ºC, es su temperatura normal de operación. Si 7 puertos están a 40ºC y un puerto está a 75ºC (ΔT = +35ºC), acabas de detectar una avería inminente en ese conector específico. Es la anomalía relativa la que nos indica el fallo, no el valor absoluto.

4. Seguridad durante la Inspección

A diferencia de otras inspecciones, la termografía es una técnica no invasiva y sin contacto. Esto es una ventaja inmensa: se debe realizar con la red a plena carga de producción (con el PoE inyectando corriente máxima). Sin embargo, abrir las puertas de un armario eléctrico en tensión conlleva un riesgo eléctrico (Arc Flash). El personal debe llevar el Equipo de Protección Individual (EPI) adecuado, o bien, el armario debe estar equipado con "Ventanas Termográficas" transparentes al infrarrojo.
