1.1. Planes de Inspección Cíclica en Redes OT

UF1795 | Mantenimiento Preventivo en la Planta Industrial

graph TD subgraph Plan_Mantenimiento ["Plan de Mantenimiento Preventivo (Redes OT)"] M["Inspección Mensual
- Revisión visual de LEDs
- Verificación de alarmas en SCADA
- Estado de filtros de ventilación"] T["Inspección Trimestral
- Limpieza interior de armarios
- Reapriete de conectores (M12/RJ45)
- Backups de configuración"] A["Auditoría Anual
- Análisis termográfico de switches
- Revisión y parcheo de Firmware
- Test de redundancia y Failover"] end M -->|"Base continua"| T T -->|"Prevención profunda"| A A -->|"Reinicio de ciclo"| M style M fill:#3498db,color:white,stroke:#2980b9,stroke-width:2px style T fill:#f39c12,color:white,stroke:#d35400,stroke-width:2px style A fill:#e74c3c,color:white,stroke:#c0392b,stroke-width:2px

1. De la Reactividad a la Proactividad

En el mundo IT de oficinas, si un switch falla, los usuarios se quejan de que no tienen Internet y un técnico lo cambia en unos minutos. En el mundo OT (Operational Technology), si un switch de campo falla, una línea de producción de millones de euros se detiene abruptamente, arruinando material y potencialmente poniendo en peligro a los operarios.

El objetivo principal de la UF1795 es enseñar que las averías de red rara vez ocurren de la noche a la mañana de forma espontánea. Suelen ser el resultado de un deterioro físico progresivo (polvo, vibración, calor) o de una degradación lógica. Un Plan de Inspección Cíclica bien diseñado permite detectar y mitigar estos problemas antes de que causen un tiempo de inactividad (Downtime) no planificado.



2. Tareas de Inspección Mensual (Rutinarias)

Estas tareas son rápidas y no requieren detener la producción. Se centran en la observación de síntomas tempranos:

  • Revisión visual de LEDs: Los LEDs de "Link/Act" de un switch no deben estar apagados ni parpadear de forma errática o en colores de alarma (ámbar/rojo). Un LED de puerto apagado en un enlace que debería estar activo indica un cable roto o desconectado.
  • Estado ambiental de los armarios: Comprobar los termostatos internos de los cuadros eléctricos y el estado de los filtros antipolvo de los ventiladores. Un filtro obstruido hoy es un switch quemado mañana.
  • Revisión de logs básicos: Acceder a la interfaz web del switch o revisar el servidor Syslog para detectar advertencias menores (ej. reintentos de conexión o caídas esporádicas de enlaces).


3. Tareas de Inspección Trimestral (Intermedias)

Requieren más tiempo y acceso físico directo a los componentes. Se recomienda hacerlas coincidir con paradas breves de mantenimiento de la maquinaria:

  • Reapriete de conectores: La vibración constante de la maquinaria afloja las conexiones físicas. Un técnico debe comprobar la fijación de los conectores M12 industriales y verificar que los latiguillos RJ45 no tienen tensión mecánica (no están "tirantes").
  • Limpieza de armarios: Aspirar y retirar la acumulación de polvo conductivo que podría generar cortocircuitos o aislar térmicamente los disipadores de los switches.
  • Verificación de Backups: No basta con hacer copias de seguridad de la configuración de los PLCs y switches; hay que verificar trimestralmente que los archivos guardados son válidos, accesibles y corresponden a la versión actual de la planta.


4. Auditoría Anual (Profunda)

Es la inspección más crítica, a menudo ejecutada por técnicos especialistas durante la parada general de fábrica (Downtime Management):

  • Análisis Termográfico: Usar cámaras de infrarrojos para escanear los cuadros de red buscando "puntos calientes" en los conectores de alimentación o en el chasis de los switches, lo cual es indicativo de fallo inminente en los componentes internos o alta resistencia de contacto.
  • Revisión de Firmware y Parches de Seguridad: Evaluar las vulnerabilidades conocidas publicadas por el fabricante (Siemens, Cisco, Hirschmann, etc.) e instalar parches de ciberseguridad en el hardware de red.
  • Pruebas de Redundancia Físicas: Comprobar deliberadamente que los anillos MRP y las pasarelas redundantes (VRRP) siguen funcionando aislando un cable o desconectando un switch, validando que el tiempo de recuperación se mantiene en especificación (< 200ms).

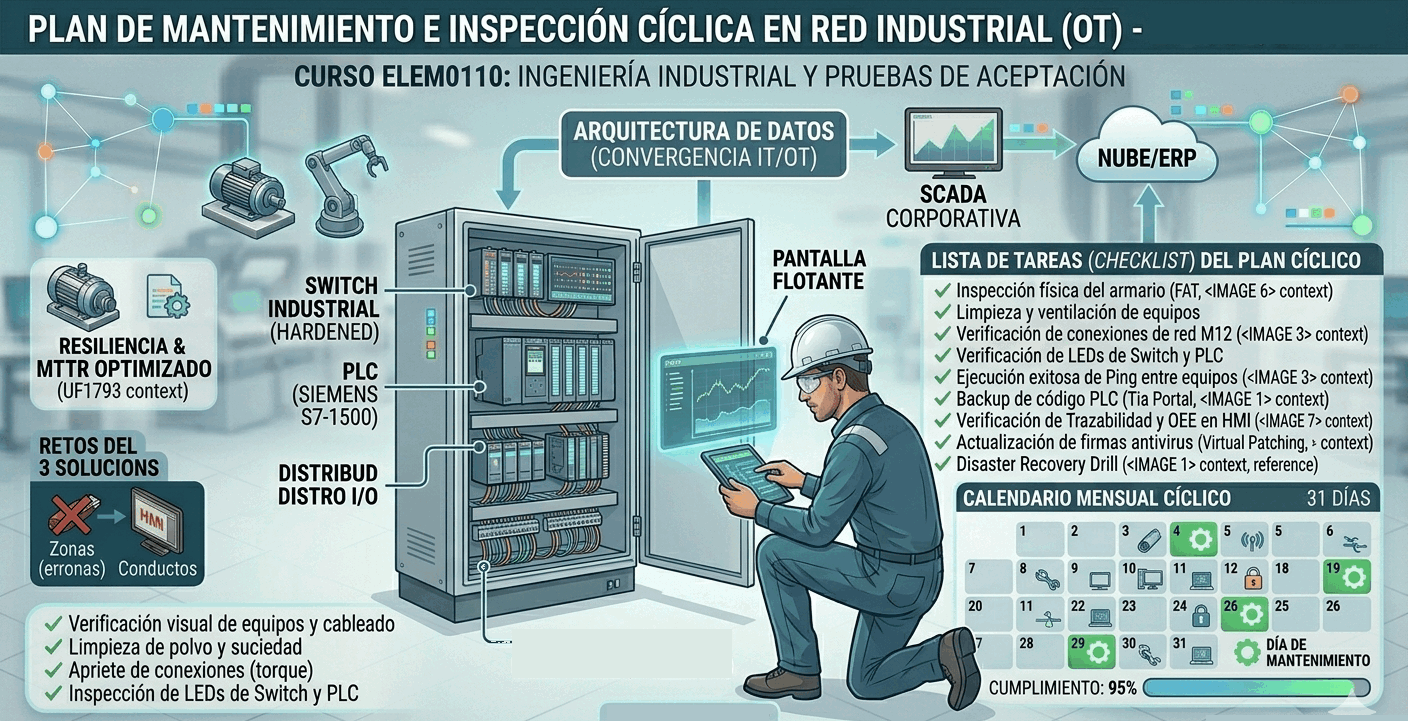

Infografía de técnico de planta con tablet verificando un armario de red mediante un plan de inspección mensual.
Figura 1: El Mantenimiento Preventivo Sistematizado. El uso de Listas de Verificación (Checklists) digitales en tablets asegura que ningún técnico pase por alto la comprobación visual de los indicadores luminosos de red (LEDs) y del estado térmico de los armarios, evitando el colapso repentino del hardware.
Fuente: Elaboración propia / Licencia: CC BY-NC 4.0.

📝 Evaluación Técnica: Planes de Inspección

1. ¿Cuál es el principal objetivo de implementar un Plan de Inspección Cíclica en una red de comunicación industrial (OT)?

2. Dentro de un plan de mantenimiento preventivo, ¿qué tarea se considera apropiada para realizar durante la "Auditoría Anual" aprovechando la parada general de fábrica?

3. Durante una inspección trimestral rutinaria de armarios de red, el técnico verifica con una llave dinamométrica el apriete de los conectores M12 de los switches. ¿Por qué es necesaria esta acción específica en entornos OT?

🤖 Ejercicio Práctico 1: Automatizador de Tareas de Mantenimiento

Objetivo: Comprender cómo los sistemas GMAO (Gestión de Mantenimiento Asistido por Ordenador) generan las órdenes de trabajo basándose en el paso del tiempo.

Copia el siguiente *prompt* y pégalo en un modelo de IA (como ChatGPT, Gemini o Claude).

Actúa como un desarrollador de software para sistemas GMAO. Escribe un script en Python que simule la generación de órdenes de mantenimiento preventivo cíclicas para una red OT. El script debe: 1. Usar el módulo `datetime`. 2. Definir una clase `EquipoRed` que tenga un nombre (ej. "Switch_Linea_1") y un diccionario con las fechas de la "ultima_inspeccion" (mensual, trimestral y anual). 3. Crear una función `verificar_mantenimiento_pendiente()` que compare la fecha actual con las fechas de última inspección. 4. Si han pasado más de 30 días desde la mensual, generar un aviso: "Generar Orden de Trabajo: [Equipo] - Inspección Visual Mensual". Si son más de 90 días, la trimestral; si son más de 365, la anual. 5. Simular creando un equipo cuyas fechas de inspección hagan "saltar" la alarma trimestral hoy mismo, e imprimir el resultado por consola. Comenta el código explicando que digitalizar estos planes evita el error humano de olvidar cuándo se apretó un conector M12 por última vez.
