2.1. Interpretación de los planos de ubicación e implantación

Introducción: La Lectura de Planos como Competencia Esencial

La lectura e interpretación de planos es una competencia esencial en el ámbito de la automatización industrial, ya que permite comprender la disposición de los diferentes elementos en una instalación, anticipar posibles interferencias y planificar con eficacia las tareas de montaje, mantenimiento y operación. Los planos son representaciones gráficas normalizadas que muestran información relevante sobre la ubicación y la implantación de equipos, sistemas de control, accesos y servicios auxiliares dentro de un entorno industrial.

Existen diferentes tipos de planos, cada uno con un propósito específico: planos topográficos, planos arquitectónicos y planos industriales. La correcta interpretación de cada uno de ellos es clave para garantizar la eficiencia y seguridad en la automatización de procesos. Un error en la lectura puede traducirse en instalaciones incorrectas, interferencias entre equipos, sobrecostes o, lo que es peor, riesgos para la seguridad de las personas.

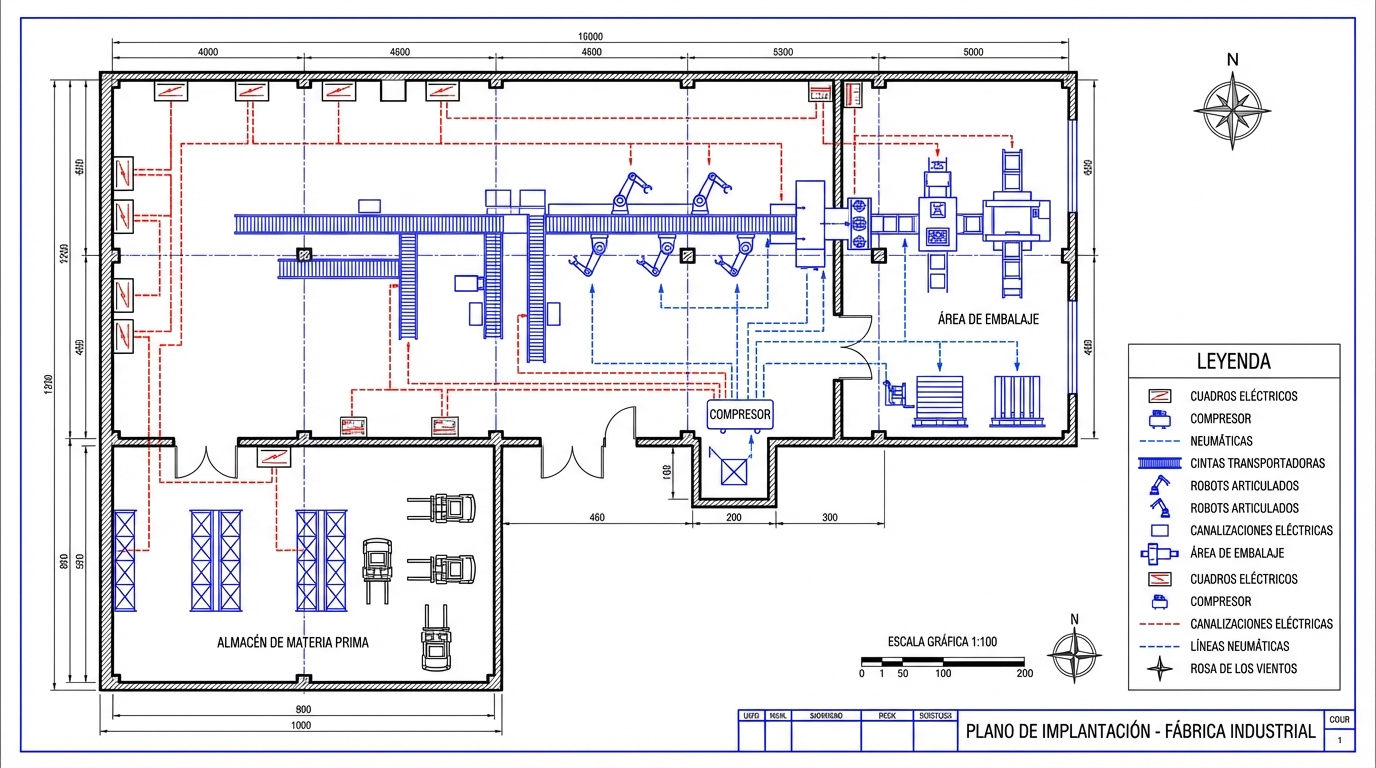

Plano de implantación de una nave industrial. Se muestra la distribución de una línea de producción con cintas transportadoras, robots articulados, áreas de embalaje, almacén de materia prima, cuadros eléctricos y las rutas de canalizaciones eléctricas y neumáticas. Incluye leyenda de símbolos, escala gráfica y rosa de los vientos con el norte. — Figura 1: Ejemplo de plano de implantación industrial con distribución de equipos y canalizaciones. **Fuente:** [A determinar] / **Licencia:** [Por determinar]

Planos Topográficos: El Terreno como Base

Los planos topográficos representan la superficie de un terreno, mostrando detalles como el relieve, elevaciones, pendientes, edificaciones existentes, límites de parcelas y puntos singulares. Su utilidad en la automatización industrial radica en que permiten identificar las condiciones del lugar donde se instalarán equipos o sistemas automatizados, especialmente en proyectos que requieren obra civil o instalaciones exteriores.

Elementos Clave en un Plano Topográfico

Al leer un plano topográfico, es fundamental saber interpretar:

Curvas de nivel: Líneas que conectan puntos de igual altitud. Cuanto más juntas están, más pronunciada es la pendiente. Permiten determinar zonas llanas para ubicar maquinaria pesada o áreas con desniveles que pueden afectar al drenaje o a la instalación de canalizaciones.
Escala del plano: Puede ser gráfica (una barra graduada) o numérica (ej. 1:500, donde 1 cm en el plano equivale a 5 m en la realidad). Es esencial para calcular distancias reales y dimensionar correctamente la implantación.
Símbolos convencionales: Representan elementos como árboles, caminos, postes de luz, edificaciones, líneas eléctricas aéreas, etc. Su significado suele estar en una leyenda.
Coordenadas geográficas o locales: Ubican puntos de interés y permiten replantear la ubicación de nuevos elementos sobre el terreno con precisión.

El conocimiento del relieve ayuda a planificar la ubicación de maquinaria pesada (evitando zonas inestables), determinar rutas óptimas para canalizaciones eléctricas o neumáticas (aprovechando pendientes o evitando obstáculos) y prever posibles riesgos asociados a la topografía, como inundaciones o deslizamientos.

Ejemplo práctico adicional 1: En la automatización de una planta solar fotovoltaica, el plano topográfico es crucial para orientar los paneles correctamente (evitando sombras proyectadas por el relieve) y para planificar las zanjas de cableado entre los paneles y los inversores, buscando los recorridos más cortos y con menor desnivel.

Planos Arquitectónicos: El Espacio Construido

Por su parte, los planos arquitectónicos se centran en la representación de edificaciones y espacios interiores. Incluyen la distribución de paredes, puertas, ventanas, columnas, escaleras y otros elementos constructivos. En el contexto de automatización industrial, estos planos son esenciales para definir la implantación de sistemas de control y la ubicación física de tableros eléctricos, sensores, actuadores y cableados dentro de naves, fábricas o edificios técnicos.

Elementos Clave en un Plano Arquitectónico

Al interpretar un plano arquitectónico, es importante prestar atención a:

Cortes y secciones: Representaciones de un "corte" vertical del edificio que muestran detalles como alturas de techos, falsos techos, vigas, y la disposición vertical de instalaciones.
Plantas: Vistas cenitales (desde arriba) de los distintos niveles del edificio (planta baja, primera, etc.), mostrando la distribución de espacios, cotas (dimensiones) y la posición de puertas y ventanas.
Detalles constructivos: Ampliaciones de zonas específicas que especifican materiales, acabados y métodos de construcción (ej. el detalle de un pilar, una junta de dilatación o un paso de instalaciones a través de un muro).
Símbolos normalizados: Como los de puertas (abatibles, correderas), ventanas, dirección de apertura, instalaciones sanitarias, tomas de corriente, etc. Deben reconocerse con precisión.

Además, los planos arquitectónicos suelen indicar las zonas de acceso y rutas de evacuación, lo que resulta fundamental para el diseño de sistemas automatizados que contemplen la seguridad de las personas (ej. apertura automática de puertas de emergencia, parada de maquinaria en caso de alarma).

Ejemplo práctico adicional 2: Para instalar un nuevo brazo robótico en una línea de envasado existente, se debe consultar el plano arquitectónico para verificar que la altura del techo es suficiente, que la losa del suelo puede soportar el peso y que no hay columnas que interfieran con el radio de acción del robot.

Planos Industriales: La Integración de Equipos y Sistemas

Los planos industriales integran información de los planos topográficos y arquitectónicos, pero se enfocan en la disposición de la maquinaria, equipos de proceso, sistemas de transporte interno y elementos de control automático. Estos planos pueden incluir diagramas de flujo de procesos, esquemas de distribución en planta, ubicación de sensores y actuadores, y rutas de canalizaciones eléctricas y de fluidos.

Interpretación de Planos Industriales

Para su interpretación, es necesario:

Identificar los símbolos industriales normalizados: Que representan equipos como motores, bombas, válvulas, paneles de control, robots, cintas transportadoras, sensores, etc. Normas como ISO, DIN, UNE o ANSI definen estos símbolos.
Comprender los diagramas unifilares de energía eléctrica: Indican cómo se distribuye la alimentación eléctrica a los diferentes puntos de la instalación, desde el transformador principal hasta los cuadros secundarios y los equipos.
Analizar la distribución de equipos: Verificando las distancias de seguridad, los espacios para mantenimiento (ej. espacio para abrir puertas de armarios, acceso a puntos de engrase) y la lógica del flujo de materiales.
Revisar las rutas de canalizaciones: Tanto eléctricas (bandejas, tubos) como de fluidos (tuberías neumáticas, hidráulicas, de refrigeración), asegurando que no interfieran entre sí ni con los elementos estructurales.

La lectura de estos planos permite optimizar el espacio, evitar interferencias entre equipos, facilitar el mantenimiento y garantizar que los sistemas de automatización funcionen de manera coordinada.

Metodología para una Lectura Eficaz y Trabajo en Equipo

Para leer e interpretar eficazmente estos planos, es recomendable seguir una metodología sistemática:

Estudiar la leyenda o cuadro de símbolos: Es el primer paso. Explica el significado de los gráficos y abreviaturas utilizados, que pueden variar ligeramente entre proyectos.
Comprobar la escala del plano: Para interpretar correctamente las dimensiones y distancias reales. Un error aquí puede ser catastrófico.
Localizar los ejes de referencia y las coordenadas: Permiten ubicar con exactitud cada elemento dentro de la instalación.
Analizar la distribución de espacios y la relación entre las diferentes áreas funcionales: Producción, almacenamiento, servicios, accesos, etc.
Identificar la ubicación de los elementos de control: Sensores, actuadores, paneles, siguiendo los trazados de cableado y canalizaciones.
Revisar la ubicación de maquinaria y equipos: Comprobando la accesibilidad para operación y mantenimiento (espacios libres, alturas).
Verificar los accesos principales y secundarios: Así como salidas de emergencia y rutas de evacuación, cruciales para la seguridad.
Examinar la disposición de los servicios auxiliares: Agua, aire comprimido, gas, red eléctrica, asegurando su compatibilidad con los equipos automatizados.

Seguridad, Ergonomía y Trabajo en Equipo

Un aspecto clave al analizar planos de implantación es considerar la ergonomía y la seguridad. La ubicación de maquinaria y elementos de control debe facilitar la operación y el mantenimiento, minimizando riesgos laborales (evitando ángulos muertos, puntos de atrapamiento) y garantizando el acceso rápido en caso de emergencias. Además, es importante prever zonas de circulación y almacenamiento temporal de materiales, evitando cuellos de botella o interferencias con el flujo de trabajo automatizado.

El trabajo en equipo, que implique la colaboración entre ingenieros, operarios, electricistas y especialistas en automatización, permite detectar posibles errores de interpretación y anticipar soluciones a problemas de implantación. Una visión desde diferentes perspectivas (diseño, montaje, operación) enriquece el análisis. Por ello, la interpretación de planos no es una tarea aislada, sino parte de un proceso integral de planificación y ejecución en proyectos de automatización industrial.

Recuerda

La correcta interpretación de los planos no solo implica reconocer símbolos y dimensiones, sino también comprender la lógica detrás de la distribución de equipos y sistemas. Siempre consulta la leyenda y la escala antes de tomar cualquier decisión basada en un plano, y mantén una comunicación fluida con los diferentes responsables del proyecto para asegurar que la implantación de los sistemas de automatización sea eficiente, segura y conforme a las necesidades reales de la instalación.

Tendencias Actuales 2026: Realidad Aumentada y BIM

La interpretación de planos está evolucionando con tecnologías inmersivas. La realidad aumentada (RA) permite superponer, a través de una tableta o gafas especiales, la información del plano de implantación directamente sobre la vista real de la nave industrial. Un técnico puede ver, por ejemplo, el recorrido previsto de una canalización eléctrica "dibujada" sobre el suelo y las paredes reales, facilitando la detección de interferencias con elementos existentes. Además, la metodología BIM (Building Information Modeling) integra toda la información de los planos (topográficos, arquitectónicos, de instalaciones) en un único modelo 3D inteligente, donde cualquier cambio se actualiza automáticamente en todas las vistas, eliminando inconsistencias.

Aplicaciones con Raspberry Pi: Visor de Planos con Realidad Aumentada

Una Raspberry Pi 4, con su capacidad gráfica, puede servir como base para un sistema de realidad aumentada de bajo coste. Conectando una cámara y una pantalla, y utilizando librerías de visión por computadora como OpenCV, se podría desarrollar un programa que, al detectar un marcador colocado en una ubicación física de la planta (ej. un código ArUco), superponga en la imagen el plano de detalle correspondiente (ej. el esquema de conexiones de un armario). Esto permitiría a los técnicos disponer de la documentación "flotando" sobre el equipo real, mejorando la precisión y rapidez en tareas de mantenimiento.

Aplicaciones con Arduino: Verificador de Cotas en Obra

Un Arduino, equipado con un sensor de distancia ultrasónico o láser, puede convertirse en una herramienta de verificación de cotas sobre el terreno. Antes de fijar una máquina o un armario según el plano de implantación, se puede colocar el Arduino en la ubicación prevista y medir las distancias a puntos de referencia fijos (pilares, paredes). Un pequeño programa compararía la distancia medida con la distancia teórica del plano y mostraría en un display si la ubicación es correcta o si hay una desviación, ayudando a evitar errores de replanteo.

💼 Caso Práctico Industrial: Identificación de Planos

Contexto: Una ingeniería debe automatizar una nueva línea de montaje en una nave industrial. Para ello, el equipo necesita consultar diferentes tipos de planos:

Un plano para conocer la altitud del terreno donde se cimentará una nueva zona de almacén exterior.
Un plano para saber la altura del techo y la ubicación de las columnas en la nave existente.
Un plano que muestre la ubicación definitiva de los nuevos robots, las cintas transportadoras y los armarios de control dentro de la nave.

Pregunta: ¿Qué tipos de planos corresponden a las descripciones 1, 2 y 3, respectivamente?

🍓 Caso Práctico Raspberry Pi: Verificación sobre el Terreno

Contexto: En una obra, se utiliza una Raspberry Pi con el "Asistente de Interpretación de Planos" desarrollado en Python. El técnico introduce la coordenada teórica de un armario según el plano (X=10.0 m, Y=5.0 m). Luego, mide con un distanciómetro láser conectado a la Raspberry (simulado) la coordenada real del punto donde se ha marcado la ubicación del armario, obteniendo (X=9.85 m, Y=5.08 m). La tolerancia máxima permitida en el proyecto es de 0.20 m.

Pregunta: El programa debe calcular la desviación y decidir si está dentro de la tolerancia. ¿Cuál es la desviación y la decisión correcta?

🐍 Caso Práctico Python: Cálculo de Desviación

Contexto: Estás programando en Python la función que calcula la desviación entre la coordenada teórica y la real en tu "Asistente de Interpretación". Tienes las siguientes variables:

x_teorica = 12.5
y_teorica = 8.0
x_real = 12.7
y_real = 7.9

Problema: Necesitas calcular la distancia euclidiana (desviación) entre estos dos puntos y almacenarla en una variable.

Pregunta: ¿Cuál de las siguientes líneas de código calcula correctamente la desviación?

**Tabla 1:** Comparativa de planos de ubicación e implantación
Tipo de Plano	Foco Principal	Elementos Clave	Aplicación en Automatización
Topográfico	Terreno exterior	Curvas de nivel, cotas, coordenadas, accidentes geográficos	Planificación de obra civil, drenajes, ubicación de equipos exteriores (ej. transformadores, torres de refrigeración)
Arquitectónico	Edificación e interiores	Muros, columnas, puertas, cotas de altura, cortes, secciones	Ubicación de armarios, paso de canalizaciones, verificación de espacios libres para maquinaria
Industrial / Implantación	Equipos y procesos	Símbolos de maquinaria, sensores, PLCs, rutas de flujo, canalizaciones	Distribución final de la línea automatizada, coordinación entre equipos, accesibilidad para mantenimiento
