Introducción al Lenguaje Universal de la Automatización

La simbología normalizada constituye el pilar fundamental sobre el que se construye la comunicación técnica en el ámbito de la automatización industrial. Este lenguaje gráfico universal permite la representación inequívoca, clara y estandarizada de componentes, conexiones y sistemas completos dentro de instalaciones eléctricas, neumáticas e hidráulicas. En un sector globalizado donde colaboran ingenieros, técnicos y operadores de distintas empresas, disciplinas y países, la normalización de la simbología garantiza que esquemas, planos y diagramas sean comprensibles y aplicables independientemente del contexto geográfico o cultural.

La necesidad de una representación normalizada surge de los riesgos inherentes a la ambigüedad en la documentación técnica. Un símbolo mal interpretado puede derivar en errores de diseño, montaje incorrecto, fallos operacionales, riesgos para la seguridad del personal y pérdidas económicas significativas. Por esta razón, organismos internacionales como la **ISO (International Organization for Standardization)**, la **IEC (International Electrotechnical Commission)** y la **DIN (Deutsches Institut für Normung)** han desarrollado marcos normativos rigurosos que regulan cada aspecto de la representación gráfica en esquemas técnicos.

Más allá de su función comunicativa, la simbología normalizada actúa como herramienta de optimización de procesos industriales. Facilita la reutilización de diseños, reduce tiempos de ingeniería, simplifica el mantenimiento predictivo y correctivo, y posibilita la interoperabilidad entre sistemas de distintos fabricantes. En la era de la **Industria 4.0**, donde la digitalización y la integración de sistemas adquieren protagonismo, el dominio de esta simbología se convierte en competencia esencial para cualquier profesional del sector.

Diferencias de Representación Técnica

Aunque comparten lógicas similares, cada tecnología utiliza normativas específicas para garantizar la seguridad y la interpretación unívoca.

Elemento Eléctrico (IEC 60617) Neumático (ISO 1219) Hidráulico (ISO 1219)
Energía Líneas continuas (Cables). Diferencia por colores (Fase/Neutro). Líneas continuas (Tubería rígida) y discontinuas (Pilotaje). Aire comprimido. Líneas de trazo grueso. El fluido (aceite) es incompresible. Retorno a tanque.
Actuador Motor (Círculo con M) o Solenoide. Cilindro (Rectángulo con vástago). Símbolos de "escape" al aire. Cilindro reforzado. Motores hidráulicos con triángulos rellenos.
Control Contactos abiertos/cerrados y Bobinas. Válvulas distribuidoras (Cuadros de posición). Accionamiento mecánico. Válvulas de gran caudal. Representación de centros cerrados/abiertos.
Simbología Abstracta (Lógica de contactos). Geométrica (Cajas y flechas). Geométrica (Similar a neumática pero con triángulos rellenos).

Organismos Internacionales de Normalización

Los tres pilares de la normalización técnica en automatización industrial son la ISO, IEC y DIN. Cada uno de estos organismos aporta un enfoque especializado que, en conjunto, cubre la totalidad del espectro tecnológico del sector.

ISO: Normas Internacionales para Equipos Neumáticos e Hidráulicos

La International Organization for Standardization (ISO) es el organismo de normalización con mayor alcance global, con 168 países miembros. En el campo de la automatización, la ISO proporciona normativas fundamentales para la representación de sistemas de fluidos:

  • ISO 1219-1:2012 – Transmisiones hidráulicas y neumáticas. Símbolos gráficos y diagramas de circuitos. Parte 1: Símbolos gráficos para aplicaciones convencionales e informáticas.
  • ISO 1219-2:2012 – Parte 2: Diagramas de circuitos.
  • ISO 14617 – Símbolos gráficos para diagramas (serie completa que abarca múltiples disciplinas industriales).

La norma **ISO 1219** es particularmente relevante, ya que define con precisión cómo representar cilindros (de simple y doble efecto), válvulas direccionales (2/2, 3/2, 4/2, 5/2, 5/3), bombas, compresores, motores hidráulicos y neumáticos, filtros, reguladores de presión, elementos de conexión y acumuladores. Cada símbolo está diseñado para ser fácilmente reconocible, compacto y adaptable a distintas escalas de representación.

IEC: Normalización Eléctrica y Electrónica

La International Electrotechnical Commission (IEC) se especializa en normativas para tecnologías eléctricas, electrónicas y relacionadas. En automatización industrial, sus normas más influyentes son:

  • IEC 60617 – Símbolos gráficos para esquemas (base de datos de más de 1.900 símbolos eléctricos y electrónicos).
  • IEC 81346 – Sistemas industriales, instalaciones, equipos y productos industriales. Principios de estructuración y designación de referencia (codificación alfanumérica de componentes).
  • IEC 60446 – Principios básicos y de seguridad para la interfaz hombre-máquina, la marcación y la identificación. Identificación de conductores por colores o código alfanumérico.
  • IEC 61082 – Preparación de documentos usados en electrotecnia (serie de normas sobre elaboración de esquemas).

La **IEC 60617** establece cómo representar desde componentes básicos (resistencias, condensadores, bobinas) hasta sistemas complejos de control automatizado (PLCs, variadores de frecuencia, sistemas de comunicación industrial). Su estructura modular permite actualizaciones periódicas para incorporar nuevas tecnologías sin invalidar lo previamente establecido.

DIN: Normas Alemanas con Proyección Europea

El Deutsches Institut für Normung (DIN), instituto alemán de normalización, ha sido históricamente referente en ingeniería europea. Muchas normas DIN sirvieron de base para el desarrollo posterior de normas ISO e IEC:

  • DIN 40700 (serie) – Símbolos gráficos para esquemas eléctricos (parcialmente sustituida por IEC 60617).
  • DIN 47002 – Identificación de conductores por colores (armonizada con IEC 60446 y normas EN).
  • DIN ISO 1219 – Adopción de la norma ISO 1219 para el ámbito alemán.

Aunque actualmente muchas normas DIN han sido integradas en el marco normativo europeo (**serie EN**) o internacional, su legado técnico permanece vigente en gran cantidad de documentación industrial generada en décadas pasadas.

Simbología Eléctrica según IEC 60617

Componentes Básicos

  • ⎓ Fuente de CC: Tensión continua (Baterías, rectificadores).
  • ∿ Fuente de CA: Tensión alterna (Red eléctrica, generadores).
  • ▭ Resistencia: Componente pasivo de limitación de corriente.
  • ⊣⊢ Condensador: Almacenamiento de energía en campo eléctrico.
  • ⌇⌇ Bobina / Inductor: Almacenamiento en campo magnético.

Control, Maniobra y Protección

  • ﹃ Interruptor / Pulsador NA: Contacto normalmente abierto.
  • ﹄ Interruptor / Pulsador NC: Contacto normalmente cerrado.
  • ⧄ Contactor / Relé: Bobina de mando para potencia o maniobra.
  • ▬◻▬ Fusible: Protección contra cortocircuitos.
  • Ⓜ~ Motor Trifásico: Actuador rotativo principal.

Motores y Actuadores

Transformadores y Fuentes

graph LR A[Simbología Eléctrica
IEC 60617] --> B[Componentes Pasivos] A --> C[Componentes Activos] A --> D[Dispositivos Control] A --> E[Protecciones] A --> F[Actuadores] B --> B1[Resistencias
Condensadores
Bobinas] C --> C1[Diodos
Transistores
Tiristores] D --> D1[Interruptores
Pulsadores
Relés
Contactores] E --> E1[Fusibles
Magnetotérmicos
Diferenciales] F --> F1[Motores
Electroimanes
Servos]
Tabla 1: Símbolos eléctricos fundamentales según IEC 60617
Componente Designación Descripción Simbología Aplicación Típica
Pulsador NA S1, S2. Línea con contacto abierto + resorte Marcha, reset, confirmación
Pulsador NC S10, S11. Línea con contacto cerrado + resorte Paro, emergencia
Relé bobina K1, K2. Rectángulo con terminales Control lógico, amplificación
Relé contacto NA K1.1, K1.2. Contacto abierto vinculado a bobina Conmutación señal/potencia
Relé contacto NC K1.3, K1.4. Contacto cerrado vinculado a bobina Enclavamientos, seguridad
Contactor Q1, Q2. Similar a relé, mayor potencia Maniobra motores, cargas
Fusible F1, F2. Rectángulo con línea interna Protección sobrecorriente
Magnetotérmico Q10, Q11. Interruptor + actuación automática Protección sobrecarga/cortocircuito
Motor trifásico M1, M2. Círculo con "M" y "3~" Accionamiento máquinas
Lámpara señalización H1, H2. Círculo con cruz interna Indicación estados (marcha, fallo)

Simbología Neumática e Hidráulica según ISO 1219

Actuadores

  • ⊣▭ Cilindro Simple Efecto: Retorno por muelle interno.
  • ▭⇔ Cilindro Doble Efecto: Avance y retroceso controlado.
  • ○▶ Bomba Hidráulica: Generación de flujo de aceite.
  • ○▷ Compresor: Suministro de aire comprimido.

Válvulas de Control

  • ⧄ 3/2 Válvula 3/2: 3 vías / 2 posiciones (Cilindros SE).
  • ⧅ 5/2 Válvula 5/2: 5 vías / 2 posiciones (Cilindros DE).
  • ⧉ Unidad FRL: Filtro, Regulador y Lubricador.

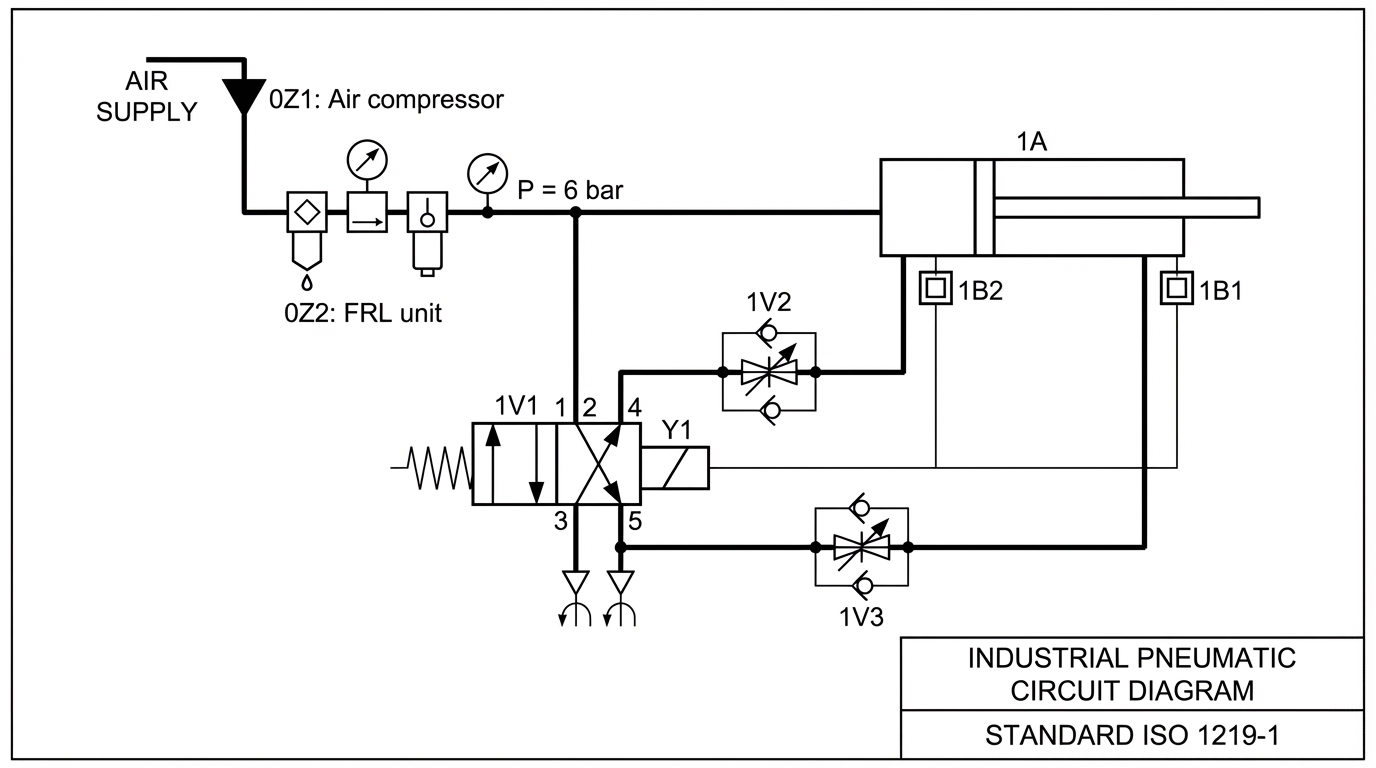

Esquema técnico de circuito neumático industrial con simbología ISO 1219: compresor, válvula 5/2 vías, cilindro doble efecto, reguladores de caudal y sensores de posición, con todas las designaciones normalizadas visibles
Figura 2: Ejemplo de esquema neumático normalizado según ISO 1219 con designación completa de componentes. Fuente: [A determinar] / Licencia: [Por determinar]
Tabla 2: Símbolos neumáticos e hidráulicos según ISO 1219
Componente Designación Descripción Simbología Diferencia Neumática/Hidráulica
Cilindro simple efecto 1A, 2A. Rectángulo con 1 orificio + muelle Neumática: retorno por muelle. Hidráulica: retorno por gravedad
Cilindro doble efecto 1A, 2A. Rectángulo con 2 orificios Idéntico en ambos sistemas
Válvula 5/2 vías 1V, 2V. 2 cuadros + 5 orificios Neumática: estándar. Hidráulica: menos frecuente (se usan 4/3)
Electroválvula piloto 1Y, 2Y. Bobina eléctrica + pilotaje Neumática: 24V CC. Hidráulica: puede ser 110/230V CA
Regulador de caudal 1Z, 2Z. Estrangulamiento + antirretorno Neumática: control velocidad. Hidráulica: control caudal preciso
Compresor 0Z Círculo + motor + flechas Solo neumática (aire comprimido)
Bomba hidráulica 0P Círculo + flecha salida Solo hidráulica (aceite bajo presión)
Filtro 0S Rombo con rejilla Neumática: filtración partículas. Hidráulica: microfiltración crítica
Acumulador 0B Círculo dividido Solo hidráulica (almacenamiento energía)
Motor rotativo 1M, 2M. Círculo + flecha rotación Neumática: alto régimen. Hidráulica: alto par

Codificación de Componentes y Referencias Cruzadas

En instalaciones industriales complejas, con cientos o miles de componentes distribuidos en múltiples esquemas, armarios y zonas físicas, resulta imprescindible un sistema de identificación unívoco y trazable. La norma **IEC 81346** establece los principios de estructuración y designación de referencia para sistemas industriales.

Codificación Alfanumérica según IEC 81346

Cada componente recibe una designación alfanumérica compuesta por:

  • Prefijo funcional (letra): Identifica el tipo de componente según su función en el sistema.
  • Número secuencial: Identifica de forma única cada componente del mismo tipo.
  • Sufijos opcionales: Permiten identificar subcomponentes, contactos auxiliares, bornes, etc.

Codificación de Componentes (IEC 81346)

Letra Símbolo Visual Clasificación de Componente
A[M]Conjuntos y subconjuntos (Armarios, racks).
B∿→Transductores (Sensores de proximidad, PT100).
F▬◻▬Protección (Fusibles, Magnetotérmicos).
K⧄Relés de maniobra y temporizadores.
MⓂMotores eléctricos.
Q⊠Aparatos de potencia (Contactores).
S﹃Interruptores y pulsadores de mando.
T⌇⧢⌇Transformadores de tensión.
X○―Bornes, clavijas y conectores.

Referencias Cruzadas

Las referencias cruzadas son anotaciones que indican la ubicación de elementos relacionados dispersos en el esquema. Son especialmente críticas en relés y contactores, donde la bobina y sus contactos asociados pueden estar en páginas diferentes del plano:

  • Formato típico: K1:3C5 → Relé K1, su contacto está en página 3, columna 5.
  • Alternativa: K1 (ver 3-5) → Contacto en hoja 3, fila 5.
  • En esquemas digitales: Hipervínculos clicables que facilitan navegación instantánea.

Este sistema garantiza trazabilidad completa: desde cualquier punto del esquema, el técnico puede localizar rápidamente todos los elementos relacionados, facilitando tareas de diseño, montaje, diagnóstico de fallos y modificaciones futuras.

Uso del Color en Conductores Eléctricos

El código de colores en conductores eléctricos es una medida de seguridad fundamental regulada por **IEC 60446** y **EN 60445** (armonización europea). Su correcta aplicación previene accidentes eléctricos, facilita el mantenimiento y garantiza la interoperabilidad entre instalaciones de distintos países.

Código de Colores Estándar (IEC 60446)

  • Verde-Amarillo (PE): Conductor de protección (tierra). Uso exclusivo, nunca puede utilizarse para otro propósito. Conecta masas metálicas de equipos a la toma de tierra general.
  • Azul Claro (N): Conductor neutro en sistemas monofásicos y trifásicos. En sistemas sin neutro distribuido, puede omitirse.
  • Marrón, Negro, Gris: Conductores de fase (L1, L2, L3) en sistemas trifásicos. En monofásico, se usa marrón para la fase y azul para el neutro.
  • Rojo: Históricamente utilizado como fase en instalaciones antiguas. En nuevas instalaciones según IEC, no está estandarizado para fases principales, pero puede usarse en circuitos de control o corriente continua.
  • Blanco: No estandarizado para corriente alterna. Puede usarse en circuitos de control de baja tensión (24V CC) o señalización.

Aplicación en Sistemas de Corriente Continua

  • Rojo: Polaridad positiva (+).
  • Negro o Azul Oscuro: Polaridad negativa (-).
  • Blanco o Gris: Conductor medio en sistemas con punto medio (ej: ±12V con 0V común).

Consideraciones Internacionales

Es crucial verificar la normativa local aplicable, ya que existen variaciones históricas:

  • Estados Unidos (NEC): Negro, Rojo, Azul para fases; Blanco para neutro; Verde o desnudo para tierra.
  • Reino Unido (antes de 2004): Rojo para fase, Negro para neutro (sistema antiguo).
  • Reino Unido (desde 2004, armonización UE): Marrón fase, Azul neutro, Verde-Amarillo tierra.

Identificación Adicional Mediante Etiquetado

En instalaciones industriales complejas, el color es insuficiente como único identificador. Se complementa con:

  • Anillas numeradas: Identifican numéricamente cada conductor (ej: cable 24 en borne X1:24).
  • Etiquetas autoadhesivas: Con códigos alfanuméricos (ej: "L1-Motor M3", "PE-Armario A2").
  • Termoretráctiles rotulados: Tubos que envuelven el conductor con identificación impresa resistente.
  • Sistemas de impresión portátiles: Etiquetadoras industriales (ej: Brady, Dymo) que generan etiquetas durables según necesidad.
Tabla 4: Código de colores de conductores según IEC 60446 / EN 60445
Color Función Designación Observaciones
Verde-Amarillo Conductor de protección (tierra) PE Uso exclusivo. Nunca para otro propósito
Azul Claro Conductor neutro N Monofásico y trifásico con neutro
Marrón Conductor fase (L1) L1 / L Monofásico: fase única. Trifásico: L1
Negro Conductor fase (L2) L2 Solo trifásico
Gris Conductor fase (L3) L3 Solo trifásico
Rojo Corriente continua (+) / Control +24V / L(+) CC: positivo. CA: control/señalización
Azul Oscuro Corriente continua (-) 0V / L(-) CC: negativo (alternativa al negro)
Blanco No estandarizado / Señalización Variable Circuitos control baja tensión, datos
⚠️ Importancia Crítica del Código de Colores

El respeto estricto del código de colores es una cuestión de **seguridad vital**. La confusión entre un conductor de fase (marrón/negro) y uno de neutro (azul) puede provocar:

  • ⚡ Electrocución de personal de mantenimiento que asume que un circuito está desenergizado.
  • 🔥 Cortocircuitos que dañan equipos y pueden iniciar incendios.
  • 💥 Fallos en protecciones diferenciales si el neutro se conecta incorrectamente.
  • 📉 Paradas no planificadas de producción con pérdidas económicas significativas.

Por esta razón, las normativas son de **cumplimiento obligatorio** y las inspecciones técnicas verifican su correcta aplicación antes de autorizar la puesta en servicio de instalaciones eléctricas industriales.

Tipos de Esquemas Técnicos

La documentación de sistemas automatizados requiere diferentes tipos de representaciones gráficas según la finalidad: diseño conceptual, fabricación de armarios, instalación en campo o mantenimiento. Los principales tipos de esquemas son:

Esquemas Funcionales (o de Principio)

Representan la lógica de funcionamiento del sistema sin preocuparse por la disposición física real de los componentes. Su objetivo es mostrar **cómo interactúan los elementos** para cumplir la función prevista.

Características:

  • Los componentes se agrupan por función, no por ubicación física.
  • Un mismo relé puede aparecer "dividido": bobina en una zona, contactos en otras.
  • Se utilizan referencias cruzadas para vincular elementos relacionados.
  • Ideal para comprender el funcionamiento lógico y diseñar secuencias de control.

Aplicación: Ingeniería de diseño, análisis de fallos, formación técnica.

Esquemas de Conexionado (o de Cableado)

Muestran las conexiones físicas reales entre componentes, tal como se ejecutarán durante el montaje. Representan cables individuales, rutas, bornes, regletas y puntos de conexión.

Características:

  • Cada cable se representa individualmente con su identificación numérica.
  • Se indica la sección del cable, color y características (apantallado, multiconductor, etc.).
  • Aparecen todos los bornes de conexión con su numeración.
  • Los componentes se dibujan en su ubicación real dentro del armario o instalación.

Aplicación: Fabricación de armarios, montaje en campo, localización de averías físicas.

Esquemas Unifilares

Representan sistemas de potencia eléctrica (distribución trifásica, protecciones generales) de forma simplificada, utilizando una única línea para representar las tres fases.

Características:

  • Una línea gruesa representa el conjunto de conductores (L1, L2, L3, N, PE).
  • Se indican secciones de cable, corrientes nominales, calibres de protecciones.
  • Útil para visión general de la arquitectura eléctrica del proyecto.

Aplicación: Proyectos eléctricos generales, cálculo de secciones, coordinación de protecciones.

Esquemas Multifilares

Representan **cada conductor de forma independiente**, mostrando todas las conexiones de potencia y control en detalle.

Características:

  • Mayor nivel de detalle que esquemas funcionales.
  • Cada fase (L1, L2, L3), neutro (N) y tierra (PE) se dibuja por separado.
  • Permite verificar balanceo de cargas, caídas de tensión y continuidad de protecciones.

Aplicación: Proyectos detallados de distribución eléctrica, instalaciones de alta potencia.

Diagramas de Bloques

Representación de alto nivel que muestra subsistemas como cajas interconectadas, sin entrar en detalles de componentes individuales.

Características:

  • Cada bloque representa un conjunto funcional (ej: "Unidad de Control PLC", "Sistema Hidráulico", "Interfaz HMI").
  • Las flechas indican flujo de señales, energía o información entre bloques.
  • Muy utilizado en documentación de arquitecturas de sistemas complejos (Industria 4.0, redes industriales).

Aplicación: Documentación de alto nivel, presentaciones a clientes, análisis de arquitectura general.

graph TD A[Tipos de Esquemas
Técnicos] --> B[Esquema Funcional] A --> C[Esquema Conexionado] A --> D[Esquema Unifilar] A --> E[Esquema Multifilar] A --> F[Diagrama de Bloques] B --> B1[Diseño Lógico
Comprensión Funcionamiento] C --> C1[Montaje Físico
Localización Averías] D --> D1[Distribución Potencia
Cálculo Secciones] E --> E1[Detalle Completo
Proyectos Grandes] F --> F1[Visión General
Arquitectura Sistema]
🚀 Tendencias Actuales 2026 en Documentación Técnica

La digitalización está transformando radicalmente la forma en que se crean, gestionan y utilizan los esquemas técnicos en automatización industrial:

  • Gemelos Digitales (Digital Twins): Los esquemas eléctricos, neumáticos e hidráulicos se integran en modelos 3D virtuales que replican fielmente la instalación física. Permiten simulaciones de comportamiento, mantenimiento predictivo y formación inmersiva mediante realidad virtual.
  • AutoCAD Electrical / EPLAN Electric P8: Software CAD especializado que automatiza la generación de referencias cruzadas, listas de materiales (BOM), numeración de cables y verificación de errores. Integración con bases de datos de fabricantes para importar símbolos y especificaciones actualizadas.
  • Simbología para IoT Industrial: Nuevos símbolos para representar dispositivos conectados, gateways IoT, edge computing, comunicación 5G industrial y ciberseguridad (firewalls industriales, VPN).
  • Realidad Aumentada (AR) en Mantenimiento: Aplicaciones móviles que superponen esquemas técnicos sobre la instalación real mediante la cámara del dispositivo, facilitando localización de componentes y diagnóstico guiado.
  • Normativa IEC 81346-12:2018 (actualizada): Incorpora principios de estructuración para sistemas ciberfísicos (CPS) y establece cómo documentar sistemas distribuidos y conectados.
🍓 Aplicaciones con Raspberry Pi en Documentación Técnica

Raspberry Pi 4B ofrece capacidades interesantes para gestión y visualización de esquemas técnicos:

Visor Interactivo de Esquemas en Taller

  • Concepto: Raspberry Pi conectada a pantalla táctil industrial de 10-15" ubicada en zona de mantenimiento, permitiendo consulta rápida de esquemas sin necesidad de portátil.
  • Software: Servidor web ligero (Flask/Node.js) que sirve PDFs de esquemas con zoom, búsqueda de componentes por designación, y anotaciones digitales.
  • Base de datos: SQLite con índice de todos los componentes, facilitando búsquedas tipo "¿dónde está el relé K15?" → responde "Armario A2, fila 3, página 12 del esquema".
  • Ventaja: Acceso inmediato a documentación actualizada sin depender de copias en papel obsoletas.

Sistema de Etiquetado Automático

  • Concepto: Raspberry Pi conectada a impresora de etiquetas industrial (vía USB o red) que genera etiquetas de cables y componentes a partir de la base de datos del proyecto.
  • Workflow: Técnico escanea código QR de componente → Raspberry consulta base de datos → Genera e imprime etiqueta con designación, función y referencias cruzadas.
  • Tecnologías: Python + biblioteca CUPS (impresión) + ZPL (lenguaje Zebra para etiquetadoras).
🔧 Aplicaciones con Arduino en Verificación de Instalaciones

Arduino puede utilizarse para verificación práctica de correspondencia esquema-realidad:

Tester de Continuidad Inteligente

  • Concepto: Arduino Mega con matriz de relés que permite verificar automáticamente continuidad entre bornes según esquema cargado previamente.
  • Funcionamiento: Operador conecta puntas de prueba a bornes X1 y X25 → Arduino verifica si existe conexión según esquema → Pantalla LCD indica: ✅ "Correcto: Cable 47 conecta X1 con X25" o ❌ "Error: No debería haber conexión".
  • Base de datos: Tabla de conexiones almacenada en tarjeta SD (formato CSV) generada desde el software CAD eléctrico.

Identificador de Cables por Tono

  • Concepto: Generador de tonos específicos inyectados en cada cable, identificados en el otro extremo mediante receptor Arduino + auriculares.
  • Aplicación: Útil en grandes instalaciones donde el cableado no está etiquetado. Cada cable recibe una frecuencia única (ej: cable 1 = 440Hz, cable 2 = 550Hz), facilitando identificación sin trazabilidad visual.

💼 Caso Práctico Industrial: Identificación de Símbolos

Contexto: Eres técnico de mantenimiento en una planta de embotellado. Analizas el esquema neumático del sistema de etiquetado y encuentras un componente designado como 1V con simbología: dos cuadros horizontales, cinco orificios (P, A, B, R, S), y dos solenoides eléctricos en los extremos.

Problema: Necesitas identificar correctamente este componente para solicitar su reemplazo urgente.

Pregunta: ¿Qué componente es 1V y qué norma regula su simbología?

🍓 Ejercicio con Raspberry Pi: Sistema de Consulta de Esquemas

Contexto: Implementas en Raspberry Pi 4B un servidor web Flask que permite consultar esquemas técnicos almacenados en base de datos SQLite. La tabla `componentes` contiene: id, designacion, tipo, pagina_esquema, fila, columna.

Requerimiento: Cuando un técnico busca "K15", el sistema debe devolver su ubicación exacta en el esquema (página, fila, columna).

Pregunta: ¿Qué consulta SQL y estructura de código Flask son correctas?

🐍 Ejercicio Python: Validación de Designaciones IEC 81346

Contexto: Desarrollas una función Python que valida si una designación de componente cumple con IEC 81346. Formato válido: letra mayúscula (A-Z) seguida de uno o más dígitos, opcionalmente seguida de punto y subdivisión.

Ejemplos válidos: K1, M25, Q3, S100, K1.1, X12.A

Ejemplos inválidos: 1K, kk, M, X.1, QQ5

Pregunta: ¿Qué expresión regular (regex) es correcta para esta validación?

Tabla 5: Resumen comparativo de normas de simbología
Organismo Ámbito Principal Normas Clave Aplicación en Automatización
ISO Neumática, Hidráulica, Sistemas Generales ISO 1219-1/2 (fluidos)
ISO 14617 (símbolos gráficos)		 Esquemas de circuitos neumáticos e hidráulicos, actuadores, válvulas
IEC Electricidad, Electrónica, Comunicaciones IEC 60617 (símbolos)
IEC 81346 (designación)
IEC 60446 (colores)		 Esquemas eléctricos, automatización, control industrial, PLCs, redes
DIN Ingeniería Alemana (base histórica europea) DIN 40700 (símbolos eléctricos)
DIN 47002 (colores cables)		 Referencia histórica, muchas adoptadas por IEC/EN, documentación antigua

📚 Recursos Técnicos y Normativos 2026

Normativas Internacionales (Acceso Oficial)

Software Profesional CAD Eléctrico

Herramientas Open Source y Educativas

  • KiCad - Suite open source para diseño de circuitos electrónicos (esquemas + PCB)
  • QElectroTech - Software libre para creación de esquemas eléctricos
  • FluidSIM - Simulador de circuitos neumáticos e hidráulicos con simbología ISO 1219
  • Pneumatics Simulator - Herramienta educativa para aprendizaje de neumática

Recursos Raspberry Pi y Python

Documentación Técnica y Formación
