2. Planos de Sistemas de Control para Procesos Secuenciales

Introducción: El Lenguaje Universal de la Automatización

En el ámbito de la automatización industrial, los planos de sistemas de control constituyen la base documental imprescindible para el diseño, montaje, verificación, mantenimiento y explotación de los procesos secuenciales. Estos planos permiten representar, de manera estandarizada y precisa, tanto la arquitectura funcional como física de los sistemas automatizados, facilitando la comunicación entre los diferentes actores implicados: ingenieros, técnicos, instaladores, mantenedores y operarios. La correcta interpretación y elaboración de estos planos es fundamental para garantizar la calidad, seguridad y eficiencia de los sistemas de automatización, en cumplimiento de las normativas vigentes e integrando las mejores prácticas del sector.

Un plano no es solo un dibujo técnico; es un contrato de comunicación que asegura que todos los involucrados entienden de la misma manera cómo debe funcionar, construirse y mantenerse el sistema. Desde la representación de la energía eléctrica hasta la lógica neumática de un actuador, cada trazo y símbolo tiene un significado universal, definido por normativas internacionales.

Esquema Multifilar: Lógica de Control y PLC

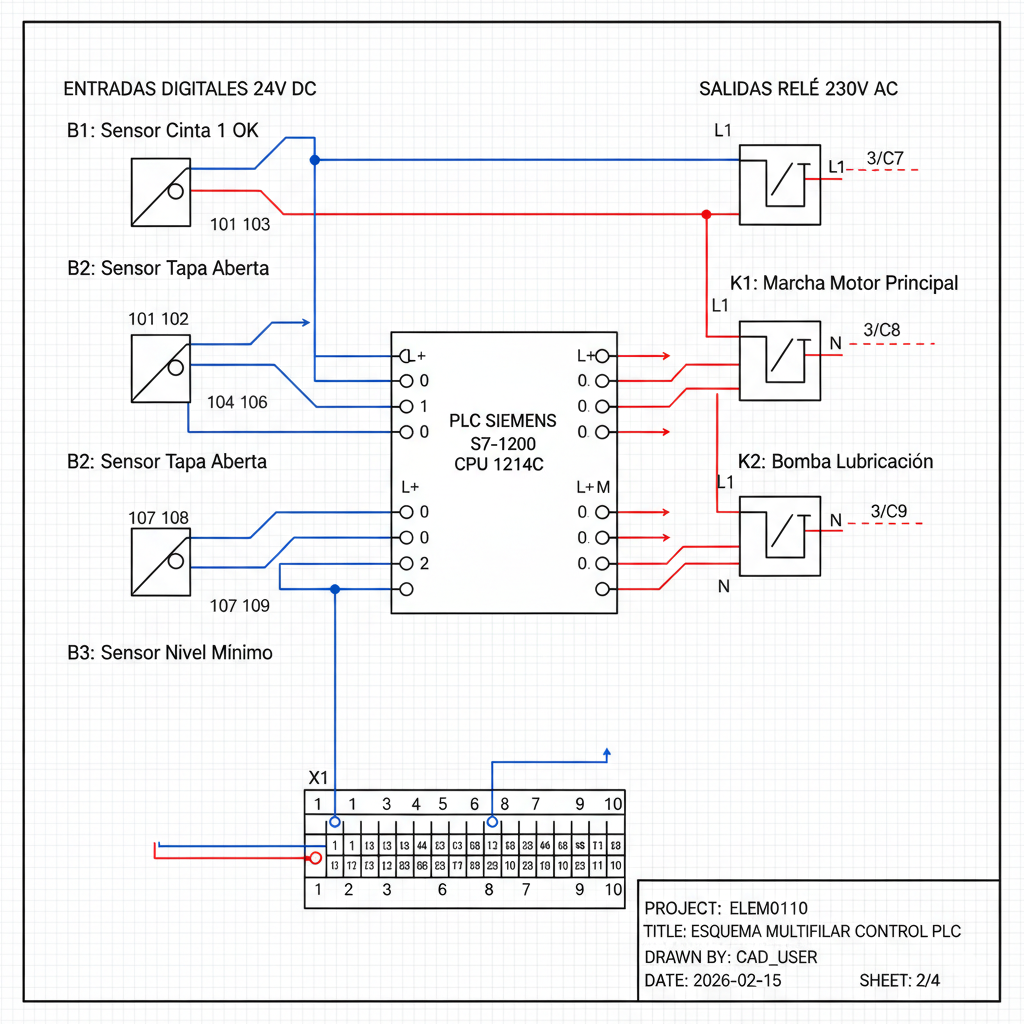

Este plano representa la integración de un autómata con sus elementos de campo siguiendo la norma IEC 60617.

Puntos clave del plano:

• Numeración de cables: Identificación unívoca para facilitar el mantenimiento.
• Bornes (X1): Representados por círculos con su numeración correspondiente.
• Referencias cruzadas: Localización de contactos de relé en diferentes páginas del proyecto.

Planos Eléctricos: El Corazón de la Documentación

Los planos eléctricos son esenciales en la representación de los sistemas de control industrial. Su función principal es detallar la interconexión de los distintos elementos eléctricos y electrónicos que conforman el sistema, como sensores, actuadores, autómatas programables (PLC), relés, contactores y dispositivos de protección.

Tipos de Planos Eléctricos

Existen varios tipos de planos eléctricos, cada uno con un propósito específico en el ciclo de vida del proyecto:

• Esquemas unifilares: Representan de forma simplificada el recorrido de la energía eléctrica y la interconexión entre componentes principales, utilizando líneas simples para los conductores. Son ideales para entender la arquitectura de la distribución de potencia.
• Esquemas multifilares: Muestran cada conductor de forma individual, detallando las conexiones internas de los dispositivos y facilitando la identificación y el cableado durante el montaje. Son los planos más utilizados por los instaladores.
• Planos de conexiones o de bornes: Especifican la disposición y numeración de los bornes de conexión, tanto en los equipos como en las regletas de terminales, permitiendo un cableado ordenado y seguro. Un buen plano de bornes es crucial para el mantenimiento y la resolución de averías.
• Planos de implantación eléctrica: Muestran la ubicación física de los elementos eléctricos en cuadros, armarios o en la propia instalación, facilitando las tareas de montaje y mantenimiento.

Las normas internacionales más relevantes para la elaboración de planos eléctricos son la IEC 61346 (Estructuración de esquemas), la IEC 61082 (Preparación de documentos), la UNE-EN 60617 (Símbolos gráficos para esquemas) y la NFPA 79 para el ámbito norteamericano.

Ejemplo práctico adicional 1: En un esquema multifilar, un sensor inductivo de tres hilos (marrón, azul, negro) se representa con su símbolo específico y se indica claramente la conexión de cada hilo a la borna correspondiente (ej. +24V, 0V, entrada del PLC). Esto evita errores de cableado en campo.

Planos Neumáticos e Hidráulicos: Potencia en Movimiento

En los sistemas que emplean tecnologías neumáticas o hidráulicas para la automatización de movimientos, los planos correspondientes juegan un papel fundamental para describir la lógica y el funcionamiento de los circuitos de potencia y control.

Neumática vs. Hidráulica

Los planos neumáticos representan la disposición de válvulas, cilindros, compresores, filtros, reguladores y demás componentes, así como las conexiones entre ellos mediante líneas de aire. Los planos hidráulicos cumplen la misma función, pero en sistemas que emplean fluidos a presión (aceites hidráulicos, generalmente). En ambos casos, se utilizan símbolos normalizados, según la ISO 1219-1 y la ISO 1219-2, donde se definen los elementos y sus conexiones de manera universal.

Clasificación de los Planos Neumáticos/Hidráulicos

• Esquemas de principio: Muestran la lógica funcional del sistema, como la secuencia de actuación de válvulas y cilindros, sin detallar la ubicación física. Son útiles para entender el ciclo de trabajo.
• Esquemas de instalación: Detallan el recorrido real de las tuberías y la disposición física de los componentes en la planta, incluyendo diámetros de tubería, tipos de conexiones y elementos de fijación.

Ejemplo práctico adicional 2: En un esquema neumático de principio, se puede representar un cilindro de doble efecto controlado por una válvula 5/2 biestable. El plano mostrará cómo la activación de la válvula envía aire a una cámara del cilindro mientras purga la otra, generando el movimiento lineal. Los finales de carrera (sensores magnéticos) también se representan para indicar el control de la secuencia.

Visión Global y Detalle: Ubicación, Implantación y Planos de Detalle

Planos de Ubicación e Implantación

Los planos de ubicación y de implantación son imprescindibles para la planificación y ejecución de instalaciones industriales. Los planos de ubicación permiten identificar la localización de cada equipo, armario, sensor o actuador dentro del espacio industrial, facilitando la organización, el acceso y la seguridad. Estos planos suelen emplear simbología cartográfica e industrial normalizada y en ellos se identifican claramente rutas de acceso, zonas de seguridad, áreas peligrosas o restringidas, y conexiones a servicios generales (aire, electricidad, agua, etc.).

Los planos de implantación ofrecen una visión integradora del conjunto del sistema automatizado dentro de la planta, mostrando la relación espacial entre los diferentes procesos, líneas de producción y servicios auxiliares. Es habitual que estos planos incluyan escalas, leyendas, referencias cruzadas a otros esquemas y detalles constructivos relevantes para el montaje y el mantenimiento.

Planos de Detalle

Finalmente, los planos de detalle se centran en la representación minuciosa de partes críticas o complejas del sistema de control. En ellos se ilustran aspectos como el conexionado específico de un sensor, la configuración interna de un armario de control, la disposición y referencia de bornes, el tendido de cables o la codificación de señales. Estos planos son fundamentales para garantizar la correcta ejecución de trabajos de montaje, verificación y sustitución de componentes.

Ejemplo práctico adicional 3: Un plano de detalle puede mostrar cómo se realiza la conexión a tierra de un armario, especificando el tipo de cable (verde-amarillo de 6mm²), la borna de tierra correspondiente, y el par de apriete de los tornillos. Este nivel de detalle evita fallos de seguridad y garantiza la calidad de la instalación.

Herramientas CAD y Normativa Aplicable

El desarrollo de todos estos planos debe ajustarse a normativas de calidad y documentación técnica, como la UNE-EN ISO 9001 para gestión documental y la UNE-EN ISO 5457 para formatos y presentación de planos técnicos. Además, la utilización de software profesional de diseño asistido por ordenador (CAD) resulta imprescindible para la elaboración eficiente, precisa y actualizable de la documentación.

Software Especializado

Entre las herramientas más empleadas en la industria destacan:

• EPLAN Electric P8: Especializado en esquemática eléctrica, automatización y gestión documental electrónica. Permite la creación de proyectos con referencias cruzadas automáticas y generación de listados.
• AutoCAD Electrical: Para el diseño y gestión de proyectos eléctricos con librerías de símbolos normalizados. Integra funciones específicas para numeración de cables y creación de bornes.
• FluidSIM: Orientado a la simulación y diseño de circuitos neumáticos e hidráulicos, permitiendo probar la lógica antes de la implementación física.
• SEE Electrical: Software específico para esquemas eléctricos en automatización, con funcionalidades para la gestión de proyectos y la generación de documentación.
• Solid Edge Wiring & Harness Design: Para el diseño de cableados y mazos eléctricos en 3D, integrando la información en el modelo digital del proceso (gemelo digital).

La correcta elección e integración de estos softwares permite crear documentación técnica coherente, actualizada y conforme a las normativas, facilitando la trazabilidad y la transferencia eficiente de información en todas las fases del ciclo de vida del sistema automatizado.
