La Gestión Económica como Pilar del Proyecto
La elaboración de presupuestos precisos y la realización de mediciones exhaustivas constituyen una de las fases más críticas en la gestión de proyectos de automatización industrial. El presupuesto no es simplemente un documento económico; es la herramienta estratégica que materializa la viabilidad técnica y financiera del proyecto, permitiendo la planificación de recursos, la identificación de riesgos económicos y el establecimiento de líneas base de coste. Un presupuesto bien estructurado actúa como sistema de alerta temprana, permitiendo detectar desviaciones antes de que se conviertan en problemas mayores. En el contexto de la automatización, donde coexisten componentes hardware (sensores, actuadores, PLCs), software (programación, SCADA) y servicios especializados (integración, puesta en marcha), la descomposición sistemática de costes se convierte en una disciplina indispensable.
Figura 1: Ejemplo de Estructura de Desglose del Trabajo (WBS) para un proyecto de automatización, mostrando la jerarquía desde el proyecto hasta las unidades de obra. Fuente: [A determinar] / Licencia: [Por determinar]
1. Fundamentos de la Estructura Presupuestaria
La robustez de un presupuesto depende de su estructura lógica y desagregada. Esta estructura se construye mediante tres componentes fundamentales que se interrelacionan: las partidas, las unidades de obra y los precios descompuestos. Cada uno cumple una función específica en la trazabilidad del coste, desde la concepción general del trabajo hasta el detalle más específico de cada recurso consumido. Un error común en proyectos de automatización es crear presupuestos demasiado genéricos (p.ej., "Sistema de control: XX €"), lo que impide un control efectivo y abre la puerta a disputas durante la ejecución.
1.1. Desglose de Partidas (WBS - Work Breakdown Structure)
El desglose en partidas organiza el proyecto en paquetes de trabajo homogéneos y gestionables. En automatización industrial, una estructura típica incluye partidas como: Estudios y Diseño (ingeniería básica y de detalle), Hardware de Control (PLC, módulos E/S, fuentes), Sensórica y Actuación, Cableado y Canalizaciones, Software de Control (programación IEC 61131-3), Interfaz Hombre-Máquina (HMI/SCADA), Puesta en Marcha y Validación (FAT/SAT), y Formación y Documentación. Cada partida debe definirse con un código único, una descripción técnica exhaustiva y unos criterios de aceptación claros. Esta estructura no solo sirve para presupuestar, sino también para asignar responsabilidades y planificar el cronograma.
1.2. Unidades de Obra y Mediciones Precisas
Dentro de cada partida, las unidades de obra cuantifican el trabajo a realizar. Su correcta definición es crucial para evitar ambigüedades. En automatización se utilizan unidades variadas: metros lineales (ml) para canalizaciones y cableado, unidades (ud) para sensores, actuadores y equipos, horas (h) para ingeniería y programación, metros cuadrados (m²) para bandejas portacables, y puntos de E/S como unidad específica para cuantificar el alcance de un sistema de control. Las mediciones son el proceso de determinar estas cantidades a partir de planos, esquemáticos y visitas técnicas. Un error del 10% en la medición de cableado en un proyecto grande puede suponer decenas de miles de euros de desviación.
El procedimiento de medición debe ser sistemático y documentado. Se inicia con la revisión de los planos de implantación, esquemas unifilares y listas de materiales. Para elementos como longitudes de cable, es vital considerar recorridos reales (con curvas y reservas), no distancias en línea recta. Las mediciones de software (horas de programación) suelen estimarse mediante puntos de función o experiencia histórica en proyectos similares. Todas las mediciones deben registrarse en hojas con referencia a los planos de origen, creando un historial auditable.
Figura 2: Ejemplo de hoja de mediciones técnicas para cableado de control, mostrando la trazabilidad entre la cantidad medida y el plano de ingeniería. Fuente: [A determinar] / Licencia: [Por determinar]
1.3. Precios Descompuestos y Análisis de Costes
El precio descompuesto revela la anatomía del coste de una unidad de obra. Es la suma de: Costes Directos de Materiales (componentes con su precio de compra + margen de almacenamiento), Costes Directos de Mano de Obra (horas de cada perfil -ingeniero, técnico, programador- multiplicado por su coste hora), Costes de Maquinaria/Herramienta (amortización o alquiler), y una porción de Costes Indirectos (supervisión, oficina técnica). Por ejemplo, el precio descompuesto de "Programar un lazo de control PID" incluiría horas de programador senior, horas de testing, licencia del software de simulación y costes asociados de gestión.
2. Tipología de Costes y Software Especializado
La gestión económica avanzada requiere diferenciar claramente entre tipos de coste. Los costes directos son fácilmente atribuibles a una partida (un sensor, las horas para instalarlo). Los costes indirectos o generales se prorratean (alquiler de oficinas, salario del jefe de proyecto, seguros). En proyectos internacionales de automatización, también deben considerarse costes de logística y aduanas. El beneficio industrial es el margen aplicado sobre los costes totales, y su porcentaje varía según el riesgo del proyecto y la competencia. Una práctica sólida es realizar un análisis de sensibilidad, variando los precios clave (como los componentes electrónicos sujetos a volatilidad del mercado) para entender el impacto en la rentabilidad.
2.1. Herramientas Software para Presupuestación en Automatización
El uso de software especializado ha revolucionado la precisión y agilidad en la elaboración de presupuestos. Herramientas como Presto, CYPE o los módulos de gestión de proyectos de ERP (SAP, Odoo) permiten crear bases de datos de precios actualizables, importar cantidades directamente desde archivos CAD/BIM, y generar informes comparativos entre oferta y ejecución. Una tendencia emergente es la integración con herramientas BIM (Building Information Modeling) para automatización, donde el modelo 3D inteligente contiene la información de componentes y sus cantidades, que se extraen automáticamente para el presupuesto. Estos sistemas también facilitan el control de desviaciones en tiempo real durante la ejecución.
La presupuestación en automatización está adoptando tecnologías disruptivas. La automatización de mediciones mediante IA analiza planos CAD para extraer cantidades de componentes. Los sistemas de gestión de costes basados en la nube permiten colaboración en tiempo real entre oficina y obra. La integración con BIM 4D/5D añade las dimensiones de tiempo y coste al modelo digital, permitiendo simulaciones económicas. Además, la blockchain comienza a usarse para crear registros inmutables de mediciones y certificaciones, reduciendo disputas. Las normativas de economía circular introducen nuevos conceptos en el análisis de costes, como el "coste de ciclo de vida completo" que incluye desmontaje y reciclaje futuros.
Presupuestar proyectos basados en Raspberry Pi requiere un enfoque específico. Las partidas clave incluyen: Hardware de la Raspberry (modelo específico, fuente de alimentación, caja industrial, SD card de alta durabilidad), Módulos de E/S (HATs o placas de expansión con precios descompuestos), Software y Desarrollo (horas de configuración de Raspberry Pi OS, desarrollo en Node-RED/Python), y Integración (comunicación con otros sistemas). Es crítico presupuestar una partida de "Contingencias por obsolescencia", dado el rápido ciclo de vida de estos componentes. Las unidades de obra pueden incluir "número de nodos IIoT desplegados" o "cantidad de puntos de datos MQTT implementados".
En proyectos con Arduino, la estructura presupuestaria debe reflejar su naturaleza de prototipo o sistema de baja escala. Partidas típicas: Placas y Shields (desglosadas por modelo), Sensores y Actuadores (con precios unitarios de componentes electrónicos), Desarrollo del Sketch (horas de programación en Arduino IDE), Fabricación de PCB (si se pasa a placa custom), y Documentación (esquemáticos, código comentado). Dado el bajo coste unitario de los componentes, la mano de obra de desarrollo y soldadura suele ser la partida más significativa. Es importante presupuestar unidades de repuesto (margen del 10-15%) para componentes sensibles.
Python se utiliza para automatizar análisis de costes y generar informes. Un script puede leer una hoja Excel con partidas y precios unitarios, aplicar fórmulas de cálculo (IVA, descuentos por volumen), y generar gráficos de distribución de costes (pie chart). Ejemplo de función:def calcular_costo_total(partidas_df, tasa_iva=0.21):
costo_directo = (partidas_df['Cantidad'] * partidas_df['Precio Unitario']).sum()
costo_indirecto = costo_directo * 0.15 # 15% de indirectos
total_sin_iva = costo_directo + costo_indirecto
return total_sin_iva * (1 + tasa_iva)
Estas herramientas personalizadas permiten simular escenarios rápidamente, como el impacto de un aumento del 10% en el precio de los sensores.
Contexto: Debes elaborar el presupuesto para la automatización de una línea de envasado alimentario. El alcance incluye: 1 PLC central, 4 variadores de frecuencia, 20 sensores (7 inductivos, 10 capacitivos, 3 fotoeléctricos), 150m de cableado de control, 8 actuadores neumáticos, programación y puesta en marcha.
Problema: Estás definiendo las unidades de obra para la partida "Sensórica e Instrumentación". Necesitas elegir la forma de medición que proporcione mayor control y evite ambigüedades en la certificación de trabajos.
Pregunta: ¿Cuál de los siguientes métodos de definición de unidades de obra para los sensores sería MÁS ADECUADO y PROFESIONAL en el presupuesto?
Contexto: Vas a presupuestar un sistema de monitorización de condiciones ambientales (temperatura, humedad, calidad del aire) para un invernadero usando 5 nodos Raspberry Pi Zero W con sensores. Cada nodo ejecuta Node-RED y envía datos a un servidor central.
Problema: Al descomponer el precio unitario de un nodo completo, debes asegurarte de incluir todos los componentes de coste relevantes, no solo el hardware.
Pregunta: ¿Cuál de estos elementos sería MÁS CRÍTICO incluir en el precio descompuesto de la unidad de obra "Nodo sensor Raspberry Pi Zero W (ud)" para un presupuesto preciso?
Contexto: Como ingeniero de automatización, usas Python para crear una herramienta de control presupuestario. Tienes un DataFrame de pandas con las partidas, cantidades presupuestadas, cantidades reales y precios unitarios.
Problema: Necesitas escribir la función que calcule la desviación económica para cada partida y genere una alerta si supera un umbral del 10%.
Pregunta: ¿Cuál de los siguientes fragmentos de código Python calcularía CORRECTAMENTE la desviación porcentual del coste para cada partida y filtraría aquellas con desviación >10%?

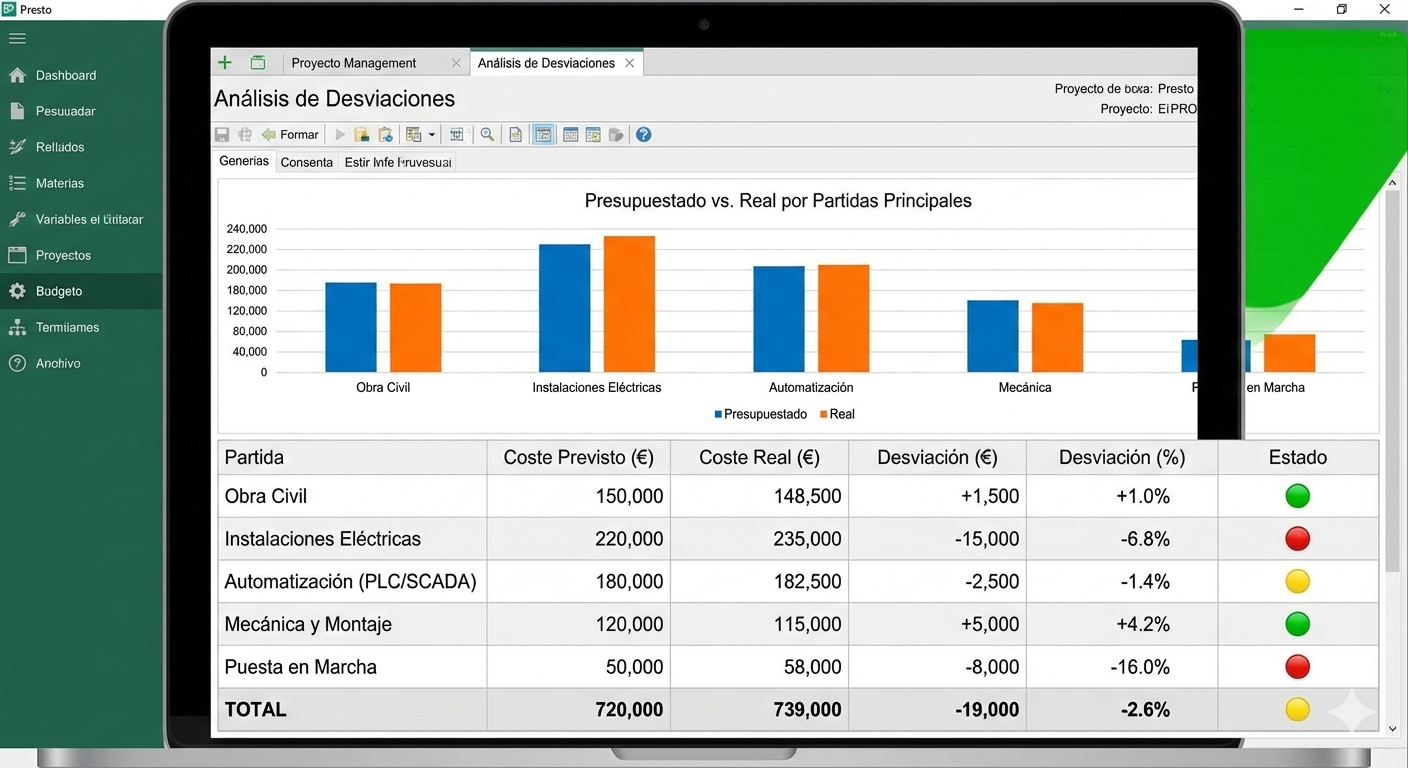

Figura 3: Análisis de desviaciones presupuestarias en tiempo real mediante software especializado, herramienta clave para el control económico del proyecto. Fuente: [A determinar] / Licencia: [Por determinar]
| Tipo de Coste | Descripción en Automatización | Ejemplos Típicos |
|---|---|---|
| Costes Directos de Materiales | Componentes físicos que se incorporan permanentemente al sistema. | PLC, sensores, cable, conductos, armarios, HMI. |
| Costes Directos de Mano de Obra | Horas de personal directamente asignado a tareas ejecutivas. | Horas de ingeniero de diseño, técnico de instalación, programador de PLC. |
| Costes Directos de Maquinaria | Equipos y herramientas necesarios para la ejecución. | Alquiler de andamios, herramientas especializadas (probador de redes), vehículo de obra. |
| Costes Indirectos (Generales) | Gastos necesarios para la ejecución pero no atribuibles a una partida concreta. | Salario del jefe de proyecto, alquiler de oficina, seguros de responsabilidad civil, software de gestión. |
| Costes de Riesgo/Contingencia | Reserva para imprevistos y variaciones de alcance. | Generalmente un % (5-15%) sobre costes directos, dependiendo de la complejidad. |
| Concepto Presupuestario | Proyecto con Arduino | Proyecto con Raspberry Pi |
|---|---|---|
| Estructura de Partidas Principal | Prototipado/PCB, Componentes Electrónicos, Programación (Sketch), Ensamblaje. | Hardware del Nodo, Sistema Operativo, Software de Aplicación (Node-RED/Python), Integración en Red, Monitorización. |
| Mayor Partida de Coste | Mano de obra de desarrollo y soldadura (alta proporción). | Horas de desarrollo software e integración de sistemas. |
| Unidades de Obra Específicas | Número de pines E/S utilizados, Cantidad de componentes SMD soldados, Líneas de código (sketch). | Número de nodos desplegados, Cantidad de puntos de datos MQTT, Número de dashboards HMI creados. |
| Costes Indirectos Típicos | Licencias de diseño PCB (Eagle), mantenimiento de estación de soldadura. | Licencias de sistema operativo (si no libre), costes de servidor en la nube para datos, mantenimiento de repositorio Git. |
| Riesgo Presupuestario Principal | Re-trabajo en prototipos, fallos en componentes electrónicos. | Obsolescencia rápida del hardware, problemas de estabilidad del SO, sobrecostes en integración. |
Recursos Técnicos y Normativos 2026
- ISO 21500:2021 - Guía para la dirección y gestión de proyectos.
- InfoPLC - Cómo presupuestar un proyecto de automatización industrial
- Siemens - COMOS: Plataforma integrada de ingeniería y gestión de costes
- Rockwell Automation - Arena Simulation: Software para simulación y análisis de costes de procesos
- buildingSMART - Estándares BIM (incluye dimensiones de coste)
- Raspberry Pi - Documentación oficial de productos y especificaciones
- Arduino - Especificaciones técnicas y fichas de producto
- Pandas Python - Documentación para análisis de datos (gestión de costes)
