Documentación Complementaria en Automatización Industrial
En el ciclo de vida completo de un proyecto de automatización industrial, la documentación técnica constituye un elemento crítico que va mucho más allá de los planos y esquemas eléctricos convencionales. Estos documentos adicionales no solo tienen una función legal y administrativa, sino que representan la garantía de calidad, seguridad y conformidad normativa de la instalación. Su correcta elaboración y gestión es lo que diferencia un proyecto profesional de uno que simplemente cumple con lo básico.
La complejidad de los sistemas de control actuales, integrando PLC, robótica, sensores inteligentes y sistemas de comunicación industrial, exige una trazabilidad documental completa. Cada documento complementario tiene un propósito específico: validar el cumplimiento del diseño original, certificar la seguridad de la instalación ante las autoridades competentes, establecer protocolos de pruebas reproducibles, y crear una base de conocimiento para futuras ampliaciones o mantenimientos.
En la práctica industrial real, la ausencia o deficiencia en estos documentos puede generar problemas significativos: desde retrasos en la puesta en marcha por incumplimiento de requisitos legales, hasta graves incidentes de seguridad por falta de procedimientos validados. Por ello, el técnico en automatización debe dominar no solo la tecnología, sino también la gestión documental asociada.

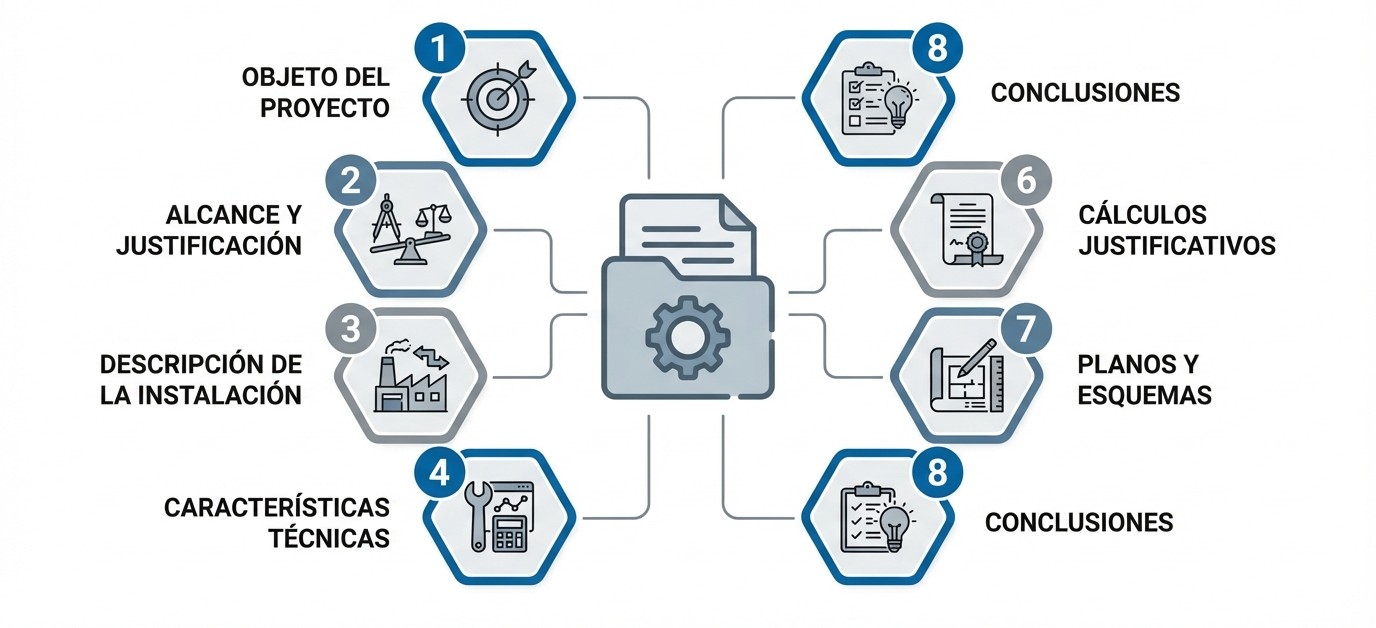

Figura 1: Ciclo de vida documental completo en proyectos de automatización industrial, destacando la secuencia temporal y las dependencias entre los diferentes documentos técnicos y legales.
1.3.1 Certificados de Fin de Obra y Boletines de Instalación
Certificados de Fin de Obra: La Validación Técnica Definitiva
El certificado de fin de obra representa el documento formal que cierra la fase de ejecución y da paso a la fase de explotación de la instalación automatizada. Este documento, emitido por la dirección facultativa del proyecto, tiene un valor tanto técnico como legal, ya que certifica que todas las obras han sido ejecutadas conforme al proyecto aprobado y a las modificaciones debidamente documentadas y autorizadas.
Desde el punto de vista técnico, un certificado de fin de obra debe contener información exhaustiva que permita la trazabilidad completa de la instalación. Esto incluye la identificación precisa de todos los componentes críticos, los ajustes de parámetros realizados durante la puesta a punto, y las desviaciones justificadas respecto al diseño original. En sistemas complejos de automatización, donde pueden coexistir diferentes tecnologías (eléctrica, neumática, hidráulica, robótica), el certificado debe especificar cómo se ha garantizado la integración y compatibilidad entre subsistemas.
La importancia legal de este documento radica en que es requisito indispensable para proceder a la legalización de la instalación ante los organismos competentes. Sin él, no es posible solicitar las inspecciones reglamentarias ni obtener los permisos de explotación. Además, sirve como elemento probatorio en caso de reclamaciones o litigios, estableciendo claramente el estado de la instalación en el momento de la entrega.
Este video muestra el flujo completo de un proyecto de automatización desde la finalización de la instalación hasta su legalización definitiva. Incluye: 1) Inspección visual y pruebas funcionales finales por la dirección facultativa, 2) Cumplimentación del certificado de fin de obra con todos los apartados técnicos, 3) Presentación de documentación ante el organismo de control autorizado, 4) Inspección in situ por parte del organismo certificador, 5) Emisión del boletín de instalación y registro oficial. El contenido incluye documentación real (con datos anonimizados) y ejemplos prácticos de instalaciones industriales.
▶ Ver Video en YouTubeBoletines de Instalación: El Pasaporte Legal de la Instalación
Los boletines de instalación son documentos normalizados que certifican que la instalación ha sido ejecutada por una empresa instaladora habilitada y cumple con toda la normativa técnica y legal aplicable. A diferencia del certificado de fin de obra, que es un documento de carácter más técnico, el boletín tiene un valor administrativo y legal predominante, siendo en muchos casos el documento que habilita físicamente la conexión de la instalación a la red de suministro.
En el contexto de la automatización industrial, el boletín de instalación adquiere especial relevancia porque debe contemplar no solo los aspectos eléctricos convencionales, sino también las particularidades de los sistemas de control y automatización. Esto incluye la potencia demandada por los actuadores, las protecciones específicas para circuitos de control, los sistemas de tierra para equipos electrónicos sensibles, y las características de los cuadros de automatización y control distribuido.
La expedición del boletín requiere que el instalador esté autorizado y registrado en el correspondiente registro oficial de instaladores, lo que garantiza un mínimo de cualificación técnica. El proceso incluye mediciones in situ, verificación de protecciones, comprobación de continuidad de tierras, y pruebas de aislamiento, cuyos resultados deben quedar documentados en el propio boletín o en anexos técnicos.
Figura 2: Ejemplo técnico de boletín de instalación adaptado a sistemas de automatización industrial, destacando los apartados específicos para circuitos de control, protecciones diferenciales y medidas de tierra para equipos electrónicos.
Fuente: Modelo oficial adaptado de comunidad autónoma (datos anonimizados) / Licencia: Uso educativo
1.3.2 Estudios de Seguridad y Protocolos de Pruebas
Estudios de Seguridad: Análisis Proactivo de Riesgos
En cualquier proyecto de automatización industrial que implique riesgos para las personas, el proceso o el medio ambiente, la elaboración de un estudio de seguridad no es solo recomendable, sino obligatoria según la legislación vigente. Estos estudios constituyen el análisis sistemático y documentado de todos los peligros potenciales asociados al funcionamiento de la instalación automatizada, estableciendo las medidas preventivas y de protección necesarias para reducirlos a niveles aceptables.
La metodología para la elaboración de estudios de seguridad en automatización sigue generalmente el ciclo: identificación de peligros, evaluación de riesgos, establecimiento de medidas de control y verificación de eficacia. Para sistemas complejos, se utilizan técnicas específicas como FMEA (Análisis de Modos de Fallo y Efectos) para componentes críticos, HACCP (Análisis de Peligros y Puntos Críticos de Control) para procesos, o árboles de fallos para analizar combinaciones de eventos que puedan llevar a situaciones peligrosas.
Un aspecto crucial en los estudios de seguridad para automatización es la consideración de los riesgos específicos de los sistemas de control: fallos de software, errores de lógica del PLC, pérdida de comunicación en sistemas distribuidos, comportamientos no previstos en modos manual/automático, y vulnerabilidades de ciberseguridad. Cada uno de estos riesgos debe ser analizado con sus correspondientes medidas de mitigación, que pueden incluir redundancia hardware, verificaciones de software, sistemas de votación, o procedimientos de recuperación ante fallos.
La normativa evoluciona hacia la integración de ciberseguridad en los estudios de seguridad tradicionales. La IEC 62443 se está convirtiendo en estándar de facto para la seguridad de sistemas de automatización y control industrial. Los estudios ahora deben incluir análisis de amenazas cibernéticas, evaluación de vulnerabilidades en redes industriales, y planes de respuesta ante incidentes de seguridad informática. Además, la digitalización mediante gemelos digitales permite simular escenarios de riesgo antes de la implementación física, mejorando la detección temprana de peligros. La inteligencia artificial se emplea para analizar grandes volúmenes de datos operacionales e identificar patrones que puedan indicar riesgos emergentes no considerados inicialmente.
La Raspberry Pi puede implementarse como herramienta de apoyo en estudios de seguridad para automatización. Se puede utilizar para: 1) Sistema de adquisición de datos para monitorear variables críticas durante análisis de riesgos in situ, 2) Prototipo de sistema de votación redundante para validar conceptos de seguridad antes de implementación industrial, 3) Simulador de escenarios de fallo mediante Python para probar respuestas del sistema de control, 4) Herramienta de análisis de logs de sistemas SCADA para identificar patrones de comportamiento anómalo. Su bajo coste y flexibilidad lo hacen ideal para pruebas de concepto y validaciones preliminares de medidas de seguridad.
Protocolos de Pruebas y Actas de Ensayos: La Validación Experimental
Los protocolos de pruebas representan el plan detallado y sistemático para verificar que el sistema automatizado cumple con todos los requisitos funcionales, de rendimiento y de seguridad establecidos en el proyecto. Un protocolo bien diseñado no solo especifica qué pruebas realizar, sino también cómo realizarlas, con qué instrumentación, bajo qué condiciones y con qué criterios de aceptación. Esta meticulosidad es esencial para garantizar que las pruebas sean objetivas, reproducibles y comparables.
En automatización industrial, los protocolos de pruebas deben cubrir diferentes niveles de integración: desde pruebas unitarias de componentes individuales (sensores, actuadores, módulos de E/S), hasta pruebas de integración de subsistemas, y finalmente pruebas del sistema completo en condiciones reales o simuladas de operación. Las pruebas de seguridad funcional (Safety) merecen especial atención, requiriendo protocolos específicos que verifiquen el correcto funcionamiento de paradas de emergencia, enclavamientos de seguridad, sistemas redundantes críticos y respuestas ante fallos.
Las actas de ensayos son el documento que materializa la ejecución del protocolo de pruebas, registrando de forma precisa los resultados obtenidos, las condiciones ambientales durante las pruebas, las incidencias detectadas y las acciones correctoras aplicadas. Son documentos con valor probatorio que quedan como parte del historial técnico de la instalación, siendo referencia para futuras intervenciones, ampliaciones o análisis de problemas.
Las placas Arduino pueden emplearse eficazmente en la implementación de bancos de pruebas para validación de sistemas de automatización. Aplicaciones específicas incluyen: 1) Simulador de señales para sensores y actuadores durante pruebas FAT (Factory Acceptance Test), 2) Registrador de datos para monitorizar tiempos de respuesta de sistemas de control, 3) Generador de señales de interferencia para pruebas de inmunidad electromagnética, 4) Prototipo de sistemas de seguridad redundantes para validar conceptos antes de implementación industrial. Su programación sencilla y amplia disponibilidad de shields lo convierten en herramienta versátil para ingenieros de validación y puesta en marcha.
Python se ha convertido en herramienta fundamental para la automatización de pruebas en sistemas de control industrial. Bibliotecas especializadas como PyModbus, Snap7 (para Siemens S7), python-opcua permiten desarrollar scripts que: 1) Ejecutan secuencias de pruebas predefinidas controlando y leyendo directamente el PLC, 2) Generan informes automatizados de resultados en formato PDF/Excel, 3) Realizan análisis estadístico de datos de pruebas para identificar tendencias o anomalías, 4) Implementan comparación automática entre resultados esperados y obtenidos. Un ejemplo práctico sería un script Python que, mediante OPC UA, ejecute 100 ciclos de una máquina automática, registre tiempos y posiciones, y genere un informe de rendimiento con gráficos y análisis de desviaciones.
Contexto: Eres el responsable técnico de la puesta en marcha de un sistema automatizado de ensamblaje en una planta de fabricación de componentes electrónicos. La instalación incluye 3 robots colaborativos, 2 PLCs Siemens S7-1500 en red PROFINET, sistema de visión artificial y transporte automatizado. La dirección de planta te solicita que prepares toda la documentación necesaria para la legalización y puesta en servicio definitiva.
Problema: Debes identificar y priorizar los documentos que son estrictamente necesarios para obtener el permiso de explotación de la instalación, considerando que sin ellos no se puede iniciar la producción.
Pregunta: ¿Cuál de las siguientes secuencias documentales es la CORRECTA y necesaria para proceder a la legalización ante el organismo de control autorizado antes de la puesta en servicio?
Contexto: En una planta de tratamiento químico automatizada, necesitas implementar un sistema de monitorización de variables críticas de seguridad que complemente el sistema SCADA principal. Dispones de una Raspberry Pi 3B con Node-RED instalado, y varios sensores (temperatura, presión, nivel, detección de gases) con salida Modbus RTU. El objetivo es crear un dashboard de seguridad que muestre en tiempo real el estado de las variables y genere alertas tempranas.
Problema: Debes diseñar la arquitectura Node-RED para cumplir con los requisitos del estudio de seguridad, que exige registro continuo de datos, alertas diferenciadas por nivel de criticidad, y exportación automática de informes para auditorías.
Pregunta: ¿Cuál de las siguientes arquitecturas Node-RED es la MÁS ADECUADA técnica y documentalmente para cumplir con los requisitos de un estudio de seguridad actualizado?
Contexto: Debes validar un sistema automatizado de empaquetado que incluye un PLC Allen-Bradley ControlLogix, 4 servomotores con drives Ethernet/IP, y un sistema de visión. El protocolo de pruebas exige ejecutar 50 ciclos completos de empaquetado, registrar tiempos de ciclo, posiciones finales de cada eje, y tasa de rechazos del sistema de visión. Luego comparar estos valores con los especificados en el proyecto y generar un informe de aceptación.
Problema: Quieres automatizar este proceso usando Python para reducir tiempo y aumentar precisión. El PLC tiene servidor OPC UA habilitado, los drives permiten acceso a parámetros vía Ethernet/IP, y la cámara tiene API REST.
Pregunta: ¿Qué bibliotecas Python y estructura de script sería la MÁS EFICIENTE y PROFESIONAL para implementar este protocolo de pruebas automatizado?
Figura 3: Arquitectura de sistema integrado de gestión documental para proyectos de automatización industrial, mostrando la interoperabilidad entre herramientas de diseño, gestión de ciclo de vida y sistemas empresariales.
Fuente: Adaptación de arquitecturas de referencia de [Siemens Digital Industries Software](https://www.sw.siemens.com) /
Licencia: Uso educativo bajo fair use
Video tutorial técnico que muestra la ejecución completa de un protocolo de pruebas en un sistema automatizado real. Incluye: preparación del protocolo según normativa, configuración de instrumentación de medida, ejecución secuencial de pruebas funcionales y de seguridad, toma de datos y registro en acta, análisis de resultados, criterios de aceptación y emisión de certificado de conformidad. Presenta además casos prácticos de no conformidades y su resolución documentada.
▶ Ver Video Especializado| Documento | Finalidad Principal | Responsable Emisión | Validez Legal | Archivo Obligatorio |
|---|---|---|---|---|
| Certificado de Fin de Obra | Acreditar ejecución conforme a proyecto y normativa | Dirección Facultativa | Alta - Necesario para legalización | Vida útil instalación |
| Boletín de Instalación | Certificar cumplimiento reglamentario técnico | Instalador Autorizado | Máxima - Permite puesta en servicio | Vida útil instalación |
| Estudio de Seguridad | Identificar riesgos y medidas preventivas | Proyectista / Consultor Seguridad | Alta - Requisito legal para instalaciones con riesgo | Hasta modificación sustancial |
| Protocolo de Pruebas | Planificar verificación sistemática | Ingeniería de Validación | Media - Base para aceptación técnica | Vida útil equipo |
| Acta de Ensayos | Registrar resultados de validación | Técnicos de Puesta en Marcha | Alta - Prueba de conformidad | Vida útil equipo |
| Aplicación Documental | Solución Arduino | Solución Raspberry Pi | Criterio Elección |
|---|---|---|---|
| Adquisición datos para estudios | Ideal para puntos fijos con sensores simples (temperatura, humedad, contacto) | Superior para múltiples protocolos simultáneos (Modbus, Ethernet/IP, OPC UA) | Número y tipo de señales, necesidad de preprocesamiento |
| Prototipo medidas seguridad | Excelente para sistemas de votación redundante con respuestas <50ms | Mejor para lógica compleja, algoritmos IA básicos, integración con sistemas superiores | Complejidad lógica y tiempos de respuesta requeridos |
| Generación informes automáticos | Limitado - requiere PC externo para procesamiento | Nativo - puede generar PDF/Excel directamente con Python | Necesidad de autonomía en generación de documentos |
| Validación protocolos pruebas | Óptimo para simulación de señales digitales/analógicas en bancos de prueba | Superior para pruebas de comunicación e integración de sistemas | Tipo de pruebas (señales vs comunicaciones) |
| Costo total de implementación | Muy bajo (€30-100 por punto) | Moderado (€80-200 con periféricos) | Presupuesto y escalabilidad requerida |
