El Documento Contractual y Técnico Fundamental
En el ámbito de la ingeniería de automatización industrial, el pliego de condiciones constituye el documento contractual y técnico más relevante, ya que actúa como la columna vertebral jurídica y técnica que estructura toda la relación entre cliente y proveedor. Su función principal es establecer, sin ambigüedades, todas las directrices, especificaciones funcionales, criterios de calidad, procedimientos de ejecución y condiciones administrativas que deben regir el desarrollo de un proyecto de automatización. Una correcta elaboración es crucial, ya que no solo garantiza que todas las partes implicadas comprendan sus obligaciones y derechos, sino que también minimiza los riesgos de conflictos, retrasos costosos y discrepancias durante la recepción final. Este documento se convierte en el referente obligatorio desde la fase de licitación y diseño conceptual hasta la puesta en marcha, aceptación y soporte postventa.

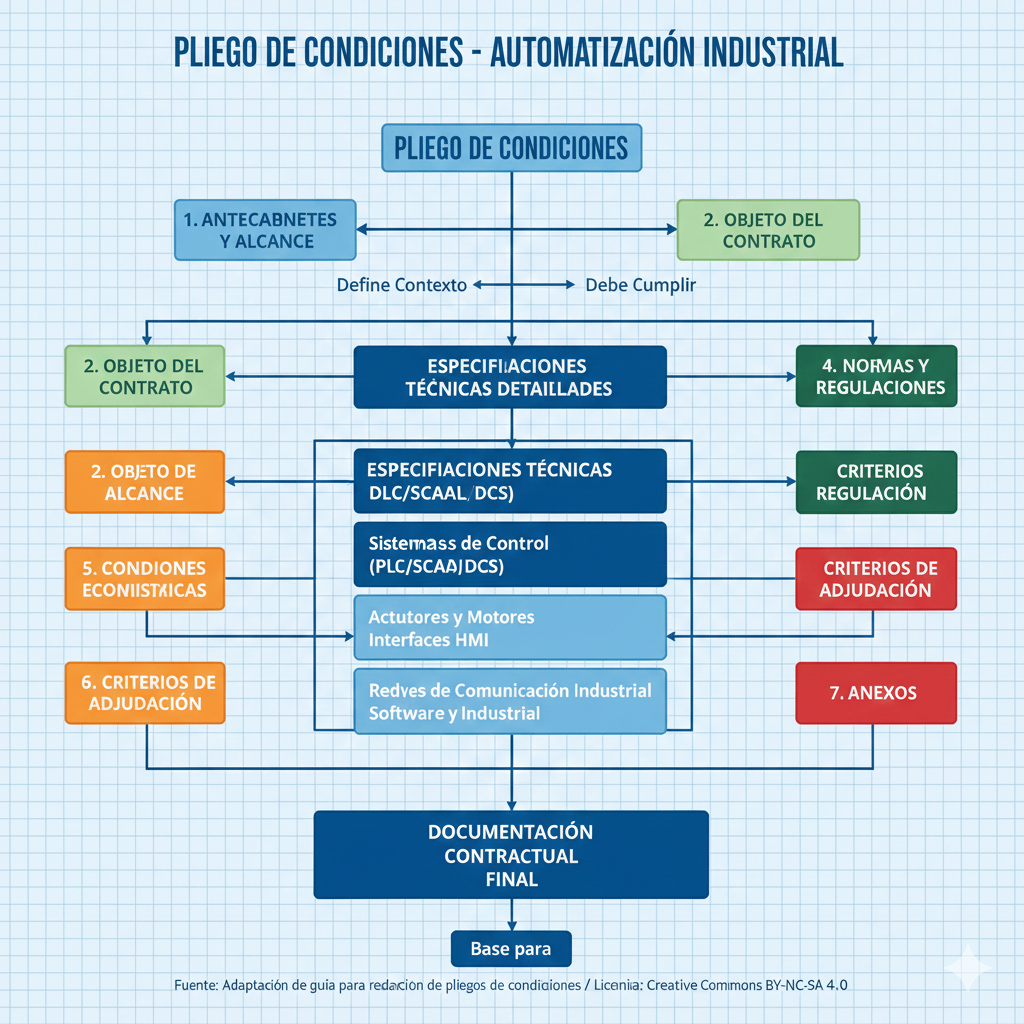

Figura 1: Estructura jerárquica y componentes interrelacionados de un pliego de condiciones para automatización industrial.
1. Estructura y Componentes Clave del Pliego
La estructuración lógica y exhaustiva del pliego de condiciones es fundamental para su utilidad. Aunque puede adaptarse a normativas sectoriales específicas o requerimientos particulares del cliente, una estructura robusta y completa suele contener seis secciones principales interdependientes. Esta organización no es aleatoria; sigue una secuencia lógica que guía al proyecto desde sus aspectos generales y contractuales hasta los detalles técnicos más específicos y los procedimientos de cierre. La falta de detalle en cualquiera de estas secciones es una de las principales fuentes de litigios en proyectos de ingeniería.
1.1. Introducción, Objeto y Alcance del Proyecto
Esta sección inicial define el marco de referencia global. Debe describir con precisión el objetivo último del proyecto de automatización, el alcance exacto de los trabajos (incluyendo explícitamente lo que NO está incluido), la finalidad operativa de la instalación y los resultados funcionales esperados. Es aquí donde se establece el contexto industrial (p.ej., automatización de una línea de ensamblado, control de un sistema de tratamiento de aguas, modernización de una subestación eléctrica) y se identifican los principales sistemas o procesos a intervenir.
1.2. Cláusulas Administrativas y Contractuales
Esta sección constituye el esqueleto legal y económico del proyecto. Regula la relación comercial entre las partes y establece las reglas del juego para la ejecución contractual. En proyectos de automatización, donde los desarrollos de software y las configuraciones específicas son comunes, es vital incluir cláusulas sobre propiedad intelectual y licencias. Un error frecuente es no especificar quién es el titular del código del programa del PLC o de la aplicación HMI desarrollada a medida.
Las cláusulas administrativas deben detallar minuciosamente: la identificación de las partes con sus datos registrales; un cronograma detallado con hitos clave y fechas de entrega vinculantes; la forma y condiciones de pago (porcentajes asociados a hitos, retenciones por garantía); las garantías ofrecidas (típicamente 12-24 meses para hardware y software); los procedimientos de gestión de cambios (cómo se solicita, aprueba y presupuesta una modificación en plena ejecución); y los protocolos de comunicación y reporte entre las partes.
Figura 2: Ejemplo de cronograma detallado y estructura de hitos de pago dentro de las cláusulas administrativas. Fuente: [A determinar] / Licencia: [Por determinar]
1.3. Cláusulas Técnicas y Especificaciones de Diseño
El corazón técnico del pliego. Aquí se define qué se va a construir y con qué nivel de calidad. Debe ser lo suficientemente específico para evitar interpretaciones subjetivas. Se detallan las especificaciones de hardware (marcas, modelos, versiones de PLCs, tipos de sensores, características de actuadores, potencias), especificaciones de software (entorno de programación, versión, lenguaje conforme a IEC 61131-3, estructura del programa), protocolos de comunicación industrial (PROFINET, EtherNet/IP, Modbus TCP) y normativas de obligado cumplimiento (seguridad funcional IEC 61508/62061, compatibilidad electromagnética EMC, directiva de máquinas). También se establecen los criterios de aceptación técnica con tolerancias numéricas definidas (p.ej., tiempo de ciclo del proceso, precisión de posicionamiento).
2. Normas de Ejecución y Control del Proyecto
Esta sección responde a la pregunta de cómo se van a realizar los trabajos. No basta con definir el "qué" (cláusulas técnicas), es imprescindible regular el "cómo" para asegurar la calidad durante el proceso constructivo. Incluye los métodos de montaje aceptables, los requisitos de cualificación del personal en campo (certificaciones eléctricas, formación en seguridad), los protocolos de seguridad y prevención de riesgos laborales específicos del sitio de instalación, y los procedimientos de control de calidad en fábrica (FAT - Factory Acceptance Test) antes del envío. Especialmente crítico es el plan de gestión de la documentación, que asegura que los planos "as-built", los manuales y el software fuente sean generados y entregados de forma estructurada.
2.1. Condiciones de Recepción y Pruebas de Validación
Define los procedimientos formales de verificación y aceptación del sistema. Es la puerta de entrada a la garantía y al pago final. Debe especificar de manera inequívoca las pruebas de aceptación en sitio (SAT - Site Acceptance Test) que se realizarán, incluyendo el protocolo de pruebas, los equipos de medida a utilizar, las condiciones de entorno requeridas para la prueba y los resultados esperados. Se lista la documentación de entrega obligatoria (manuales de operación y mantenimiento, esquemáticos actualizados, listas de partes, certificados de calibración, software con comentarios). También se establecen los plazos para la subsanación de defectos y las condiciones para la declaración de la "recepción provisional" y la posterior "recepción definitiva".
La redacción de pliegos de condiciones está evolucionando con la Industria 4.0. Ahora es común incluir cláusulas específicas sobre ciberseguridad industrial (IEC 62443), exigiendo el "security by design" en los sistemas de control. Se detallan requisitos para la conectividad IIoT (Industrial Internet of Things), especificando protocolos como MQTT y formatos de datos como OPC UA. Además, crece la exigencia de documentación digital y gemelo digital ("Digital Twin") del sistema automatizado como entregable, utilizando formatos abiertos para facilitar el mantenimiento futuro. La normativa de economía circular y eficiencia energética también introduce nuevos requerimientos técnicos y de documentación en los pliegos.
En proyectos de automatización con Raspberry Pi como controlador principal o como gateway IIoT, el pliego de condiciones debe ser especialmente riguroso en las cláusulas técnicas. Debe especificar la versión exacta del modelo de Raspberry Pi, la imagen del sistema operativo (p.ej., Raspberry Pi OS Lite 64-bit, versión específica), los requisitos de la tarjeta SD (clase de velocidad, capacidad, durabilidad), y el software de control (Node-RED versionada, contenedores Docker específicos). Las cláusulas de propiedad intelectual deben aclarar la licencia del software desarrollado en Node-RED (normalmente abierta). Las condiciones de recepción deben incluir pruebas de estrés de comunicación y verificación de la robustez del sistema de archivos.
Para proyectos que incorporan microcontroladores Arduino (p.ej., en prototipos, estaciones de prueba o sistemas auxiliares), el pliego debe detallar el modelo de placa (Uno, Mega, Due), el entorno de desarrollo (Arduino IDE versión X.X), las librerías específicas a utilizar con sus versiones, y los requisitos del shield (comunicación Ethernet, relés). Es crucial especificar los criterios de calidad del código (comentado, uso de funciones modulares) y la entrega del sketch completo (.ino) con diagrama de cableado (Fritzing) como parte de la documentación técnica. Las normas de ejecución deben considerar los procedimientos de carga ("flashing") del firmware en múltiples unidades.
Cuando se utiliza Python para scripts de supervisión, análisis de datos o comunicación con APIs en la nube, las cláusulas técnicas deben definir la versión de Python (p.ej., 3.10+), el gestor de entornos (venv, pipenv), y listar todas las dependencias externas (librerías como pymodbus, paho-mqtt) con sus versiones exactas en un archivo `requirements.txt`. La norma de ejecución debe incluir un procedimiento de control de versiones del código (usando Git) y la cláusula de recepción debe exigir la ejecución exitosa de un script de pruebas unitarias (`pytest`) como parte del SAT, verificando la funcionalidad de los módulos desarrollados.
Contexto: Eres el ingeniero responsable de redactar el pliego de condiciones para la automatización de una celda de soldadura robotizada en una fábrica de automoción. El sistema incluye un robot de 6 ejes, un posicionador, un controlador de soldadura y una barrera de seguridad con cortinas de luz.
Problema: Durante la redacción de las cláusulas técnicas, debes asegurar que el sistema cumpla con los más altos estándares de seguridad funcional para proteger a los operarios.
Pregunta: ¿Cuál de las siguientes normas técnicas sería MÁS CRÍTICA de especificar como de obligado cumplimiento en la sección de cláusulas técnicas del pliego para este sistema?
Contexto: Se va a desarrollar un sistema de monitorización de nivel y temperatura para un silo de grano usando una Raspberry Pi 3B+ con Node-RED. La Raspberry leerá sensores mediante un módulo ADC y publicará los datos en un broker MQTT en la nube. Tú redactas el pliego de condiciones para el desarrollo de este sistema.
Problema: Debes asegurar la mantenibilidad y claridad del proyecto, especificando entregables clave en la cláusula de documentación técnica.
Pregunta: ¿Qué elemento sería MÁS IMPORTANTE exigir como entregable dentro de la "Documentación de Software" en las condiciones de recepción?
Contexto: Como parte de un proyecto de automatización mayor, se requiere un script en Python que se ejecute en una Raspberry Pi para validar datos de producción antes de enviarlos a un sistema ERP. El pliego debe garantizar la calidad y reproducibilidad del desarrollo software.
Problema: En las cláusulas técnicas, debes definir los requisitos del entorno de desarrollo y las prácticas de codificación para asegurar un código mantenible.
Pregunta: ¿Cuál de las siguientes especificaciones técnicas sería MÁS ADECUADA incluir en la cláusula de "Especificaciones de Software" del pliego?
| Sección del Pliego | Preguntas Clave que Responde | Riesgo si está Deficiente |
|---|---|---|
| Introducción y Alcance | ¿Qué se va a hacer exactamente? ¿Qué está incluido y excluido? | Ampliaciones de alcance no presupuestadas ("scope creep"), disputas sobre lo entregable. |
| Cláusulas Administrativas | ¿Cómo se gestiona el proyecto? ¿Cuándo y cómo se paga? | Problemas de liquidez, retrasos sin penalización, conflictos contractuales. |
| Cláusulas Técnicas | ¿Con qué nivel de calidad y qué componentes se construye? | Sistema incompatible o de bajo rendimiento, rechazo en la recepción. |
| Normas de Ejecución | ¿Cómo se realizan los trabajos en campo/fábrica? | Mala calidad de la instalación, accidentes laborales, descoordinación. |
| Condiciones de Recepción | ¿Cómo se demuestra que el sistema funciona correctamente? | Imposibilidad de cerrar el proyecto, pagos retenidos, sistema no aceptado. |
| Aspecto en el Pliego | Proyecto con Arduino | Proyecto con Raspberry Pi |
|---|---|---|
| Especificación de Hardware | Modelo de placa, Shields, especificaciones de E/S analógicas/digitales. | Modelo de Raspberry Pi, requisitos de fuente de alimentación, SD Card, periféricos (HATs). |
| Especificación de Software | Versión de Arduino IDE, librerías externas con versión, estructura del sketch. | Imagen del SO, versión de Node-RED/Python, contenedores Docker, dependencias del sistema. |
| Documentación de Entrega | Sketch (.ino), diagrama de cableado (Fritzing), diagrama esquemático del circuito. | Flujos de Node-RED exportados (.json), scripts Python, archivo de configuración del sistema, documentación de APIs. |
| Pruebas de Recepción (SAT) | Verificación de entradas/salidas, prueba de funcionalidad del algoritmo de control. | Prueba de servicios en red (MQTT, HTTP), estrés del sistema, prueba de reinicio automático. |
| Propiedad Intelectual | Normalmente código abierto (GPL). Clarificar si el hardware custom es propiedad del cliente. | Licencia del software desarrollado (p.ej., MIT para Node-RED flows). Aclarar propiedad de configuraciones específicas. |
