Planos técnicos: el lenguaje universal de la ingeniería de automatización
Los planos técnicos constituyen una herramienta fundamental e insustituible en cualquier proyecto de automatización industrial, representando el lenguaje gráfico universal que permite a ingenieros de diseño, técnicos de instalación, operadores de producción y equipos de mantenimiento interpretar, ejecutar, supervisar y mantener correctamente instalaciones y sistemas complejos. Estos documentos trascienden las barreras lingüísticas y disciplinarias, proporcionando una representación visual precisa, normalizada y completa de todos los aspectos técnicos del sistema automatizado.
En el contexto de la automatización industrial avanzada, donde sistemas eléctricos, neumáticos, hidráulicos, mecánicos y de control se integran de manera compleja, el dominio exhaustivo de los diferentes tipos de planos, su función específica, la simbología estandarizada empleada y la normativa técnica aplicable se convierte en un requisito indispensable para el desarrollo exitoso de cualquier proyecto. Los planos técnicos no solo documentan el estado final deseado del sistema, sino que también guían todas las fases intermedias: diseño conceptual, cálculo y dimensionado, fabricación de componentes, instalación física, puesta en marcha, operación diaria y mantenimiento preventivo y correctivo a lo largo de todo el ciclo de vida del sistema.

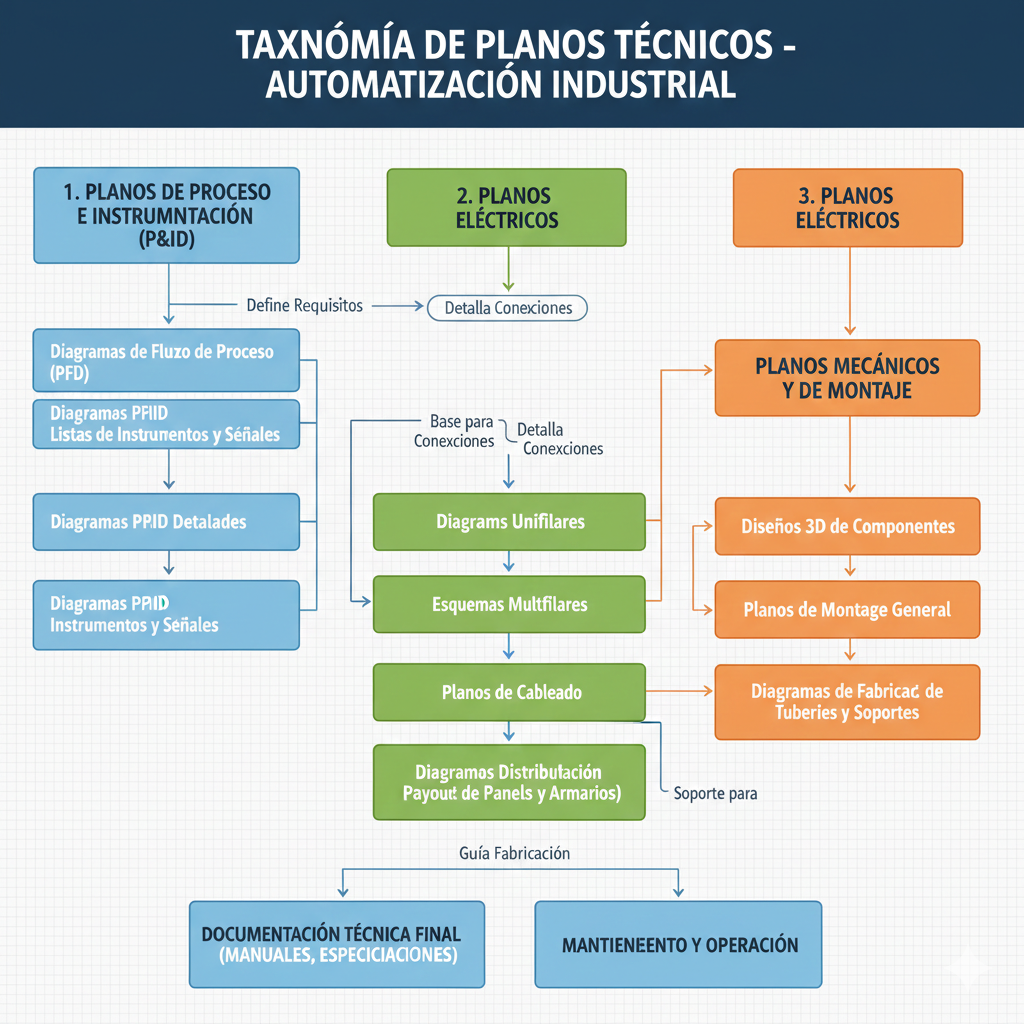

Figura 1: Taxonomía completa de planos técnicos en proyectos de automatización industrial, mostrando la jerarquía, interdependencias y aplicaciones específicas de cada tipo. Fuente: Elaboración propia basada en normativas IEC/ISO / Licencia: Creative Commons BY-SA 4.0
1.2.4.1 Esquemas eléctricos: representación gráfica de sistemas de potencia y control
Los esquemas eléctricos representan gráficamente de manera normalizada y sistemática la conexión, funcionamiento y protección de todos los sistemas eléctricos involucrados en la automatización industrial. Estos documentos permiten visualizar con precisión cómo se interconectan los componentes eléctricos críticos: fuentes de alimentación principales y auxiliares, sistemas de protección contra sobrecargas y cortocircuitos, dispositivos de mando y control, elementos de señalización luminosa y acústica, actuadores electromecánicos, y sensores de campo de todo tipo. La correcta interpretación y elaboración de esquemas eléctricos es esencial para garantizar la seguridad eléctrica, fiabilidad operacional y mantenibilidad del sistema automatizado.
- Representación simplificada utilizando una sola línea para cada circuito eléctrico
- Facilita la visión global y comprensión rápida de la arquitectura eléctrica completa
- Ideal para documentación de concepto, estudios preliminares y documentación de nivel superior
- Según IEC 60617-2 para símbolos de diagramas unifilares
- Muestra relaciones funcionales más que conexiones físicas detalladas
- Muestra todas las conexiones individuales de cada conductor del sistema
- Proporciona máximo detalle y precisión para instalación y mantenimiento
- Esencial para ejecución física, cableado y diagnóstico de averías
- Requiere numeración de cables según normas (UNE-EN 60204-1)
- Incluye identificación de bornes, dispositivos y puntos de conexión
- Se centra en la lógica de funcionamiento y relaciones entre dispositivos
- Representa secuencias de operación y estados del sistema
- Fundamental para programación de PLCs y comprensión de procesos
- Utiliza símbolos funcionales según IEC 60617-7
- Muestra interdependencias y condiciones de operación más que conexiones físicas
Simbología normalizada y requisitos normativos
La simbología empleada en esquemas eléctricos sigue normativas internacionales estrictas, principalmente la IEC 60617 (Símbolos gráficos para diagramas) y su equivalente europea UNE-EN 60617, que definen de manera unívoca los símbolos gráficos para todos los componentes eléctricos comunes. Por ejemplo, un interruptor automático magnetotérmico, un relé de sobrecarga térmica, un contactor electromagnético o un variador de frecuencia tienen símbolos gráficos específicos normalizados que deben emplearse sistemáticamente para evitar ambigüedades y errores de interpretación.
La normativa técnica exige rigurosamente que los esquemas eléctricos incluyan: referencias cruzadas coherentes entre diferentes hojas del mismo documento, numeración de cables según criterios estandarizados (por ejemplo, la norma UNE-EN 60204-1 para seguridad de máquinas), identificación unívoca de bornes y dispositivos mediante códigos alfanuméricos normalizados, leyendas explicativas completas que aclaren funciones específicas, y tablas de símbolos referenciadas que faciliten la interpretación por parte de todos los stakeholders del proyecto.
1.2.4.2 Esquemas neumáticos: representación de sistemas de potencia fluida
Los esquemas neumáticos describen de manera gráfica y normalizada los circuitos de aire comprimido u otros gases utilizados para accionar componentes de automatización como cilindros lineales y rotativos, válvulas direccionales y reguladoras, motores neumáticos, y sistemas de vacío. Al igual que sus equivalentes eléctricos, su función fundamental es detallar con precisión las conexiones físicas, secuencias de operación, dispositivos de control y elementos de procesamiento, pero utilizando la simbología específica normalizada para sistemas de potencia fluida. Estos documentos son imprescindibles para el montaje correcto, puesta en marcha eficiente, mantenimiento preventivo y diagnóstico rápido de averías en sistemas neumáticos industriales.

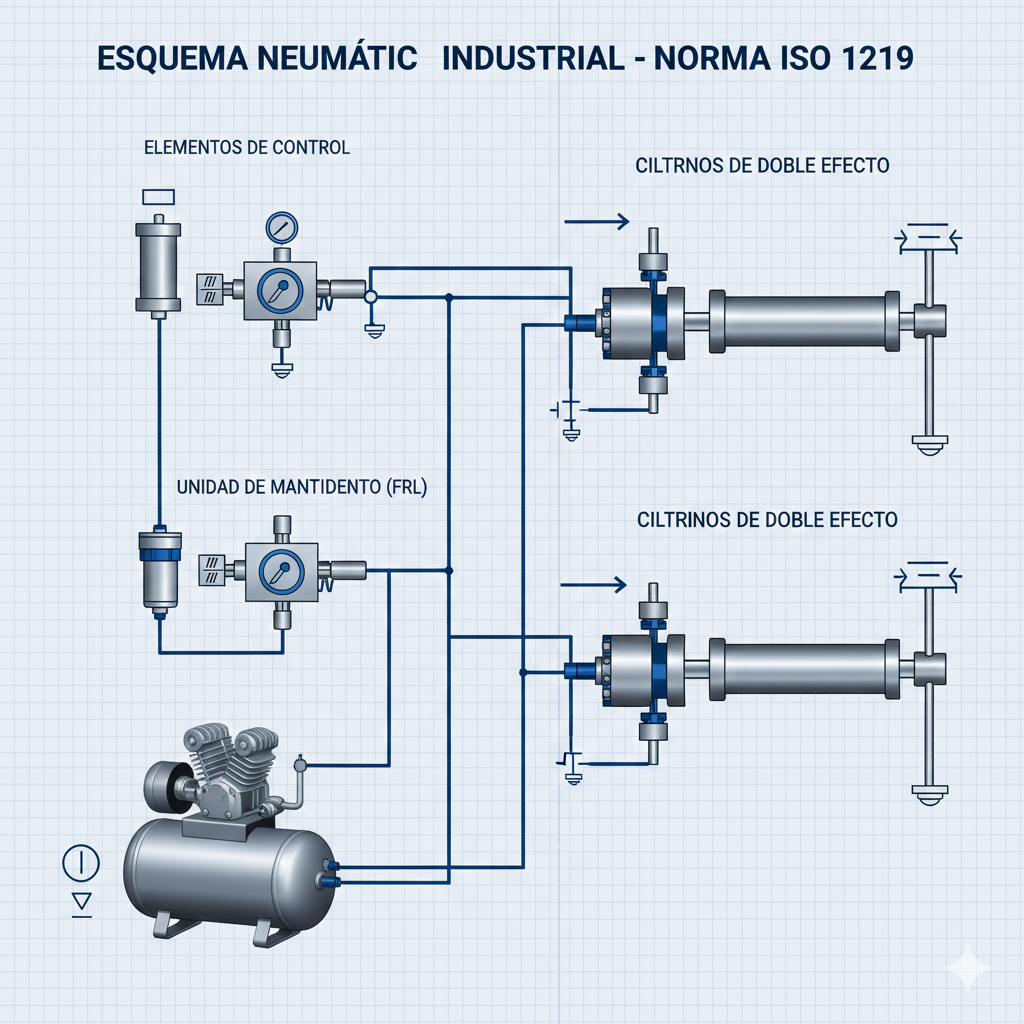

Figura 2: Esquema neumático industrial completo con anotaciones técnicas según norma ISO 1219, mostrando la secuencia de componentes desde compresor hasta actuadores. Fuente: Catálogo técnico Festo / Licencia: Uso educativo autorizado
La simbología principal para esquemas neumáticos deriva de la norma internacional ISO 1219 (Símbolos gráficos para diagramas de circuitos de potencia fluida), que establece de manera unívoca los símbolos gráficos para: válvulas de todo tipo (direccionales, de presión, de caudal), compresores y unidades de compresión, actuadores lineales y rotativos, filtros, reguladores, lubricadores, silenciadores, y dispositivos de medición y control. Estos símbolos deben representarse con claridad absoluta y en la orientación adecuada, indicando además de manera explícita la posición de reposo y de trabajo de los componentes móviles, así como los estados energizados y desenergizados de los elementos de control.
Un esquema neumático profesional completo debe incluir sistemáticamente los siguientes elementos normalizados:
- Símbolo de compresor indicando tipo, capacidad y presión máxima de trabajo
- Unidad de mantenimiento (FRL) con filtro, regulador y lubricador en secuencia correcta
- Válvulas direccionales con identificación de vías (2/2, 3/2, 4/2, 5/2, 5/3) y tipo de accionamiento
- Cilindros neumáticos con indicación de diámetro, carrera y tipo de amortiguación
- Elementos de control como válvulas de secuencia, reguladoras de caudal y presostatos
- Simbología de conexiones diferenciando líneas de trabajo, pilotaje, escape y drenaje
- Listado de materiales completo con referencias de fabricante y especificaciones técnicas
- Presiones de trabajo recomendadas para diferentes puntos del circuito
Documentación complementaria y validación
Los esquemas neumáticos deben acompañarse sistemáticamente de documentación técnica complementaria que incluye: lista de materiales detallada y actualizada con códigos de fabricante, especificaciones técnicas y cantidades requeridas; tablas de presiones de trabajo recomendadas para diferentes condiciones operativas; diagramas de secuencia temporal que muestren las relaciones cronológicas entre movimientos; y procedimientos de puesta en marcha y mantenimiento específicos para el circuito diseñado. Esta documentación integral es fundamental no solo para la instalación inicial, sino también para la detección y resolución eficiente de averías, el mantenimiento preventivo programado, y eventuales modificaciones o ampliaciones del sistema a lo largo de su vida útil.
1.2.4.3 Planos de implantación: distribución espacial optimizada
El plano de implantación, también denominado plano de situación o plano de distribución en planta, refleja con precisión métrica la ubicación exacta y disposición espacial de todos los elementos físicos del sistema de automatización dentro del entorno industrial: máquinas y equipos productivos, cuadros eléctricos y armarios de control, dispositivos de campo (sensores y actuadores), canalizaciones principales (bandejas portacables, tuberías), puestos de operación y supervisión, y elementos de infraestructura auxiliar. Este plano es esencial para garantizar la distribución óptima de equipos, el cumplimiento estricto de normativas de seguridad y ergonomía, y la planificación eficiente de espacios para futuras ampliaciones o modificaciones.
En el plano de implantación se emplean símbolos normalizados específicos para representar los diferentes elementos técnicos, complementados con cotas precisas, referencias dimensionales exactas, distancias mínimas de seguridad, áreas de acceso y mantenimiento reservadas, y rutas de evacuación claramente señalizadas. La normativa que regula este tipo de planos combina requisitos locales específicos (reglamentos municipales, normas de prevención de riesgos laborales) con recomendaciones internacionales estandarizadas, como las establecidas en la ISO 11064 para diseño ergonómico de salas de control y centros de mando.
Un plano de implantación profesional debe satisfacer rigurosamente los siguientes requisitos técnicos y normativos:
- Escala adecuada y uniforme (típicamente 1:50, 1:100 o 1:200 según tamaño de instalación)
- Sistema de coordenadas de referencia con origen claramente identificado
- Cotas completas y sin ambigüedades entre todos los elementos significativos
- Distancias mínimas de seguridad según normativas aplicables (ej: distancias a paredes, entre máquinas)
- Áreas de acceso y mantenimiento claramente delimitadas y dimensionadas
- Rutas de cableado y tuberías principales con indicación de alturas y protecciones
- Zonas clasificadas ATEX claramente identificadas cuando corresponda
- Leyenda completa de símbolos utilizados en el plano
- Cuadro de datos técnicos con escala, fecha, revisión y responsables
Layout: optimización de flujos y procesos
El layout representa una evolución avanzada del plano de implantación tradicional, donde no solo se documenta la ubicación estática de equipos, sino que también se detallan y optimizan los flujos dinámicos de materiales, productos semiacabados, personas, energía e información a través del sistema productivo. Normalmente utilizado en fases de diseño preliminar, reingeniería de procesos, optimización continua y proyectos de mejora de productividad, el layout prioriza la comprensión integral del proceso productivo, permitiendo identificar visualmente cuellos de botella, puntos críticos de riesgo, oportunidades de optimización y posibles mejoras ergonómicas.
La simbología empleada en layouts es menos técnica y más funcional que en planos de implantación convencionales, primando la claridad visual y facilidad de interpretación rápida. Se utilizan sistemáticamente códigos de colores normalizados, iconos intuitivos, flechas direccionales de diferentes grosores según intensidad de flujo, y símbolos gráficos que representan funciones más que componentes físicos específicos. En proyectos complejos de automatización industrial, el layout es una herramienta estratégica clave para la integración eficiente de nuevas máquinas y sistemas, reorganización optimizada de líneas de producción, reducción sistemática de tiempos de ciclo y movimientos innecesarios, y minimización de costes operativos y logísticos.
1.2.4.4 Planos de detalle: precisión milimétrica en componentes críticos
Los planos de detalle proporcionan información precisa, minuciosa y exhaustiva sobre partes específicas y críticas del sistema de automatización que requieren una especificación técnica extremadamente detallada. Estos planos cubren elementos como: montaje completo de armarios eléctricos y cuadros de control, conexionado específico de PLCs y dispositivos de E/S, estructura y fijación de soportes mecánicos especiales, ensamblaje de mecanismos complejos, y fabricación de componentes customizados. Incluyen acotaciones dimensionales exactas, especificaciones técnicas detalladas de materiales, tolerancias geométricas y dimensionales estrictas, y referencias normativas aplicables específicas.
En cuanto a simbología técnica, los planos de detalle emplean tanto símbolos eléctricos normalizados según IEC 60617 como símbolos mecánicos según normas ISO, dependiendo del componente específico representado. Se deben seguir rigurosamente las normas ISO 128 para principios generales de representación gráfica y ISO 129 para principios de acotación en dibujos técnicos. La información proporcionada debe ser exhaustiva y sin ambigüedades para evitar cualquier error en las fases de fabricación de componentes, montaje en taller, instalación en campo, o mantenimiento especializado a lo largo del ciclo de vida del sistema.
Cada plano de detalle debe incluir de manera sistemática los siguientes elementos técnicos:
- Vistas múltiples (planta, alzado, perfil, secciones) según necesidad de comprensión
- Acotación completa y coherente con tolerancias dimensionales especificadas
- Tolerancias geométricas según ISO 1101 cuando sea requerido
- Especificación de materiales con designación normalizada y propiedades
- Tratamientos superficiales y acabados requeridos
- Listado de componentes con referencias de fabricante o estándar
- Secuencia de montaje cuando corresponda (ensamblajes complejos)
- Notas técnicas específicas sobre montaje, ajuste o verificación
- Cuadro de revisiones con control de cambios y versiones
Análisis integral de funciones y aplicaciones específicas
Cada tipo de plano técnico cumple funciones específicas y complementarias dentro del ciclo de vida completo del proyecto de automatización industrial:
- Esquemas eléctricos y neumáticos son imprescindibles para montaje físico, cableado/ tuberías, puesta en servicio, y diagnóstico sistemático de averías. Constituyen la referencia técnica principal para técnicos de instalación y mantenimiento.
- Planos de implantación y layout garantizan la correcta distribución espacial, cumplimiento normativo de seguridad y ergonomía, optimización de flujos de proceso, y planificación de espacios para futuras expansiones. Son fundamentales para ingenieros de proceso, responsables de seguridad, y planificadores de producción.
- Planos de detalle aseguran la precisión milimétrica en fabricación y montaje, calidad técnica final del sistema, y documentación específica para intervenciones especializadas de mantenimiento. Son esenciales para técnicos de fabricación, montadores especializados, y equipos de mantenimiento de alto nivel.
La simbología técnica empleada debe ser estrictamente normalizada y fácilmente interpretable, permitiendo la colaboración fluida de profesionales de diferentes disciplinas, organizaciones e incluso países. El uso sistemático de normas internacionales como IEC, ISO y UNE es obligatorio en la mayoría de proyectos industriales contemporáneos, ya que asegura la compatibilidad técnica, seguridad operacional, calidad certificada y mantenibilidad a largo plazo de las instalaciones de automatización industrial.
La elaboración y gestión de planos técnicos está experimentando una transformación radical hacia modelos inteligentes, colaborativos y basados en la nube. Sistemas de BIM (Building Information Modeling) para industria integran planos 2D con modelos 3D inteligentes que contienen información técnica completa. Plataformas de colaboración en tiempo real permiten que múltiples ingenieros trabajen simultáneamente en los mismos planos con control de versiones automático. Los planos de realidad aumentada superponen información técnica sobre instalaciones reales mediante visores industriales. Normativas como ISO 19650 para gestión de información en entornos BIM se extienden a proyectos industriales complejos. La integración directa entre software CAD y sistemas ERP/PLM automatiza la actualización de planos cuando cambian diseños o especificaciones.
Raspberry Pi se implementa como terminal de visualización de planos técnicos en entornos industriales. Sistemas basados en Node-RED crean interfaces interactivas para consulta de planos mediante códigos QR en equipos. Con Python y bibliotecas de visualización 2D/3D, se desarrollan herramientas para navegación inteligente en planos complejos con zoom, capas y búsqueda de componentes. Raspberry integrado con pantallas táctiles industriales permite a técnicos consultar planos, hacer anotaciones y registrar intervenciones directamente sobre los documentos digitales. En formación técnica, estaciones de aprendizaje con Raspberry simulan diferentes escenarios de interpretación de planos para entrenamiento de personal técnico.
Arduino se utiliza en herramientas de verificación y medición en campo para contrastar instalaciones reales con planos técnicos. Sistemas de medición láser controlados por Arduino verifican distancias y alineaciones especificadas en planos de implantación. Montajes con sensores de posición y orientación validan la colocación exacta de componentes según planos de detalle. Prototipos low-cost con Arduino permiten simular circuitos eléctricos y neumáticos para validar esquemas técnicos antes de implementación física. En proyectos educativos, kits de experimentación con Arduino enseñan principios de interpretación de planos mediante ejercicios prácticos de montaje según documentación técnica.
Scripts en Python automatizan generación, verificación y gestión de planos técnicos. Librerías como ezdxf y reportlab generan archivos DXF y PDF de planos a partir de datos estructurados. Automatización de extracción de información desde planos existentes para crear bases de datos de componentes y conexiones. Sistemas de verificación de coherencia entre diferentes planos (eléctricos vs implantación vs detalles) detectando inconsistencias. Generación automática de listados de materiales y documentación asociada a partir de planos técnicos. Integración con sistemas de gestión documental empresarial para control de versiones y distribución automatizada de planos actualizados.
Contexto: Eres el ingeniero responsable de auditar el paquete completo de planos técnicos para la ampliación de una planta de fabricación de componentes automotrices. El proyecto incluye nueva línea de producción robotizada, sistemas de transporte automatizado, y modernización de cuadros eléctricos existentes. Los planos deben cumplir con normativas ISO, IEC, y regulaciones locales de seguridad industrial.
Problema: Durante la revisión de los planos de implantación, identificas que varias distancias de seguridad entre máquinas y elementos estructurales no cumplen con los requerimientos mínimos establecidos en la normativa ISO 13857 para distancias de seguridad que evitan el alcance de zonas peligrosas.
Pregunta: Según la normativa ISO 13857 para distancias de seguridad que evitan el alcance de zonas peligrosas, ¿cuál de los siguientes factores NO debe ser considerado al establecer las distancias mínimas en planos de implantación para protección de operarios?
Contexto: Has desarrollado un sistema basado en Raspberry Pi 4 con Node-RED para navegación asistida en planos de planta industrial grande. Los técnicos de mantenimiento llevan tablets con el sistema que les muestra su ubicación en tiempo real mediante triangulación BLE, y pueden consultar planos de diferentes disciplinas (eléctricos, neumáticos, implantación) superpuestos en capas según necesidad.
Problema: Debes implementar el sistema de gestión de capas de planos que permita cargar y visualizar eficientemente diferentes tipos de planos (DXF, PDF, imágenes vectoriales) manteniendo buen rendimiento en hardware limitado y permitiendo transiciones fluidas entre diferentes escalas y niveles de detalle.
Pregunta: Para implementar en Node-RED sobre Raspberry Pi un sistema eficiente de visualización de planos técnicos con múltiples capas y diferentes niveles de zoom, ¿qué estrategia de carga y renderizado sería más adecuada considerando las limitaciones de hardware y la necesidad de respuesta rápida?
Contexto: En una ingeniería de automatización, necesitas desarrollar una herramienta en Python que verifique automáticamente la consistencia entre diferentes planos técnicos del mismo proyecto. La herramienta debe comparar esquemas eléctricos (DXF), planos de implantación (PDF), y listas de materiales (Excel) para detectar discrepancias como componentes en esquemas que no aparecen en implantación, o cables especificados que no tienen rutas definidas en planos de canalizaciones.
Problema: Debes implementar el algoritmo de comparación que extraiga información semántica de diferentes formatos de archivo, establezca correspondencias entre elementos, y detecte inconsistencias con reportes detallados clasificados por criticidad.
Pregunta: Al diseñar la arquitectura del sistema Python para verificación de consistencia entre planos, ¿qué estrategia de representación y comparación de información sería más robusta para manejar las diferentes naturalezas semánticas de los elementos en distintos tipos de planos?
Figura 3: Flujo de trabajo integral para elaboración, revisión, aprobación y gestión de planos técnicos en proyectos complejos de automatización industrial. Fuente: Adaptación de metodologías de ingeniería concurrente / Licencia: Creative Commons BY-NC-SA 4.0
| Tipo de Plano | Función Principal | Normativa Principal | Software Especializado | Contenido Mínimo Obligatorio |
|---|---|---|---|---|
| Esquema Unifilar | Visión global de arquitectura eléctrica, estudios preliminares, documentación de concepto | IEC 60617-2, UNE-EN 60617 | AutoCAD, EPLAN, SEE Electrical | Símbolos normalizados, relaciones funcionales, identificadores de circuitos, leyenda |
| Esquema Multifilar | Instalación física, cableado, diagnóstico de averías, mantenimiento detallado | IEC 60617, UNE-EN 60204-1 | EPLAN Electric P8, AutoCAD Electrical | Conexiones individuales, numeración cables, identificación bornes, referencias cruzadas |
| Esquema Neumático | Montaje circuitos neumáticos, secuencias operación, mantenimiento sistemas fluídicos | ISO 1219, CETOP RP68P | Festo FluidSIM, SMC AutoMes, AutoCAD MEP | Símbolos ISO 1219, presiones trabajo, secuencias, lista materiales componentes neumáticos |
| Plano Implantación | Distribución espacial equipos, cumplimiento seguridad, planificación espacios | ISO 11064, Normativas locales seguridad | AutoCAD, SolidWorks, Revit | Escala definida, cotas completas, distancias seguridad, símbolos normalizados, leyenda |
| Layout Procesos | Optimización flujos materiales/personas, identificación cuellos botella, mejora continua | ISO 10628, ANSI/ISA-5.1 | AutoCAD, Visio, herramientas específicas layout | Flujos materiales, tiempos ciclo, relaciones funcionales, símbolos procesos |
| Plano Detalle | Fabricación componentes, montaje específico, mantenimiento especializado | ISO 128, ISO 129, ISO 1101 | SolidWorks, Inventor, CATIA, AutoCAD Mechanical | Vistas múltiples, acotación completa, tolerancias, especificaciones materiales, notas técnicas |
| Disciplina | Normativa | Símbolos Principales Definidos | Ejemplos Específicos | Aplicaciones Típicas |
|---|---|---|---|---|
| Eléctrica | IEC 60617, UNE-EN 60617 | Componentes pasivos, dispositivos protección, máquinas eléctricas, instrumentación | Motor trifásico (IEC 60617-6), Interruptor automático (IEC 60617-7), Relé (IEC 60617-7) | Esquemas unifilares/multifilares, planos cuadros eléctricos, diagramas control |
| Neumática | ISO 1219, CETOP RP68P | Válvulas direccionales, actuadores, procesamiento aire, elementos control | Cilindro doble efecto (ISO 1219-1), Válvula 5/2 (ISO 1219-2), Filtro-regulador (ISO 1219-3) | Esquemas circuitos neumáticos, planos distribución aire, diagramas secuencia |
| Hidráulica | ISO 1219, CETOP RP70H | Bombas, motores hidráulicos, válvulas presión/caudal, acumuladores | Bomba hidráulica (ISO 1219-1), Válvula limitadora presión (ISO 1219-2), Motor hidráulico (ISO 1219-1) | Esquemas circuitos hidráulicos, planos potencia fluida, diagramas sistemas alta presión |
| Instrumentación | ISA-5.1, ISO 3511 | Transmisores, controladores, elementos finales, indicadores | Transmisor presión (ISA-5.1), Válvula control (ISA-5.1), Controlador PID (ISA-5.1) | Diagramas P&ID, planos lazos control, esquemas instrumentación proceso |
| Mecánica | ISO 128, ISO 129 | Vistas, cortes, acotación, tolerancias, acabados superficiales | Vista en sección (ISO 128-40), Acotación (ISO 129-1), Tolerancia geométrica (ISO 1101) | Planos fabricación, detalles constructivos, ensamblajes, planos taller |
| Procesos | ISO 10628, ANSI/ISA-5.1 | Equipos proceso, tuberías, flujos, operaciones unitarias | Reactor (ISO 10628), Intercambiador calor (ISO 10628), Columna destilación (ISO 10628) | Diagramas de flujo procesos (PFD), diagramas tuberías instrumentación (P&ID) |
