La trilogía documental fundamental: cálculos, software y manuales
La elaboración exhaustiva de documentación técnica constituye una fase crítica e insustituible en el ciclo de vida completo de cualquier proyecto de automatización industrial. Dentro de este ecosistema documental, tres elementos emergen como pilares fundamentales: los cálculos justificativos técnico-económicos, el uso estratégico de software especializado de simulación y diseño, y los manuales técnicos de instalación, operación y mantenimiento. Cada uno de estos componentes cumple funciones específicas y complementarias que aportan valor estratégico tangible a lo largo de todas las etapas del sistema automatizado, desde su concepción inicial y diseño hasta su explotación operativa, mantenimiento y eventual modernización.
En el contexto de la Industria 4.0, donde la digitalización integral y la trazabilidad documental completa son requisitos indispensables, esta trilogía documental adquiere una dimensión estratégica que trasciende la mera formalidad administrativa. Los cálculos justificativos proporcionan el sustento cuantitativo y racional para las decisiones de ingeniería; el software especializado permite la validación virtual anticipada de soluciones antes de su implementación física; y los manuales técnicos garantizan la transferencia efectiva de conocimiento a todos los stakeholders que interactuarán con el sistema a lo largo de su vida útil. La integración coherente de estos tres elementos determina en gran medida el éxito técnico, económico y operacional del proyecto de automatización.

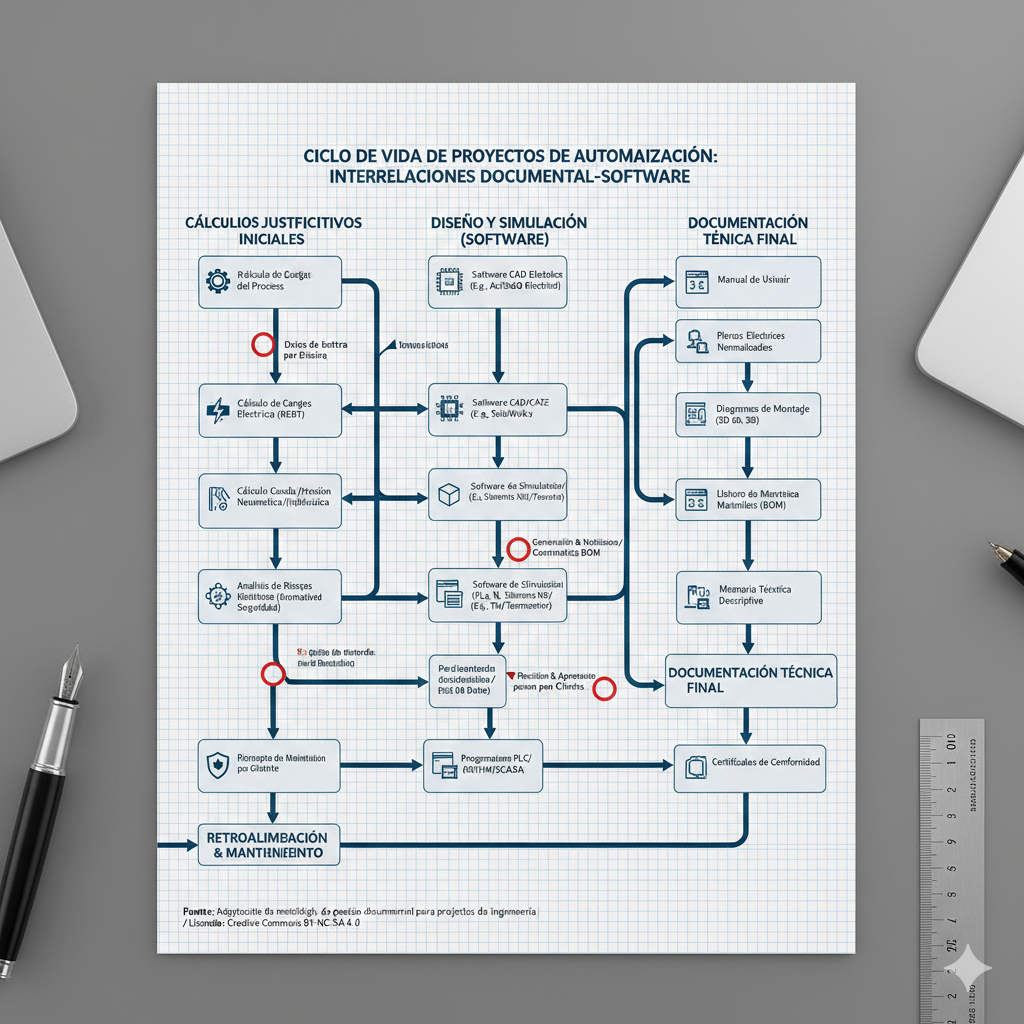

Figura 1: Modelo integrado de documentación técnica mostrando las interdependencias y flujos de información entre cálculos, software especializado y manuales a lo largo del ciclo de vida del proyecto. Fuente: Elaboración propia basada en metodologías de gestión documental VDI 4500 / Licencia: Creative Commons BY-SA 4.0
1.2.3.1 Cálculos justificativos: fundamentación técnica y económica
Los cálculos justificativos representan el fundamento cuantitativo y racional que garantiza que todas las decisiones tomadas durante el diseño conceptual, dimensionado e implementación del sistema de automatización sean técnicamente viables, económicamente sostenibles y normativamente conformes. Estos cálculos permiten predecir con precisión el comportamiento dinámico de los diferentes elementos del sistema, asegurar su correcto dimensionamiento optimizado, minimizar riesgos operacionales y de seguridad, y optimizar la asignación de recursos técnicos y financieros. En proyectos complejos de automatización, los cálculos justificativos constituyen la barrera defensiva principal contra el subdimensionamiento peligroso y el sobredimensionamiento antieconómico.
En el proceso de elaboración sistemática de cálculos justificativos, es imperativo identificar y priorizar claramente todos los parámetros críticos del sistema y las condiciones operativas extremas y nominales a las que estará sometido durante su vida útil. Por ejemplo, en un sistema de transporte automatizado de alta velocidad para la industria automotriz, se deben calcular exhaustivamente aspectos como: potencia nominal y pico de los servomotores, par de arranque y frenado considerando inercias variables, cálculo de inercias equivalentes de cargas móviles, tiempos de ciclo óptimos bajo diferentes condiciones de producción, capacidad térmica de disipación de variadores de frecuencia, dimensionado de sistemas de seguridad funcional según SIL/PL requerido, y análisis de fatiga de materiales en elementos mecánicos sometidos a ciclos repetitivos.
Metodologías y herramientas para cálculos justificativos
En la práctica profesional contemporánea, es habitual emplear herramientas de cálculo especializadas que permiten modelar con precisión el comportamiento físico, eléctrico y térmico del sistema de automatización. Estas herramientas incluyen desde hojas de cálculo avanzadas con macros personalizadas hasta software de ingeniería asistida por computadora (CAE) específico para diferentes disciplinas técnicas. El uso de estas herramientas facilita la realización de simulaciones paramétricas rápidas ante cambios en las condiciones de entrada, permitiendo optimizar el tiempo dedicado a esta fase crítica y alcanzar un nivel de precisión significativamente superior a los métodos manuales tradicionales.
La documentación exhaustiva de cada cálculo justificativo es un requisito fundamental que incluye: formulación matemática completa de todas las ecuaciones utilizadas, especificación detallada de valores de referencia y coeficientes aplicados, declaración explícita de todas las hipótesis y simplificaciones asumidas, análisis de sensibilidad de resultados ante variaciones en parámetros clave, y validación cruzada mediante diferentes metodologías cuando sea posible. Esta documentación meticulosa es imprescindible para garantizar la trazabilidad técnica completa, facilitar futuras auditorías de calidad y seguridad, y permitir modificaciones y ampliaciones del sistema con pleno conocimiento de sus fundamentos de diseño originales.
1.2.3.2 Software de simulación y diseño: validación virtual integral
El software especializado de simulación y diseño ocupa una posición estratégica central en los proyectos contemporáneos de automatización industrial, representando la evolución natural de las metodologías de ingeniería hacia entornos completamente digitalizados. Herramientas profesionales como AutoCAD Electrical, EPLAN Electric P8, Siemens TIA Portal, SolidWorks Electrical, Festo FluidSIM y Rockwell Studio 5000 permiten crear representaciones digitales precisas, detalladas y dinámicas de los sistemas de automatización mucho antes de su implementación física. Este paradigma de ingeniería digital anticipativa posibilita la detección temprana de interferencias, errores de diseño y limitaciones técnicas, generando ahorros significativos en costes y reducciones drásticas en plazos de ejecución.

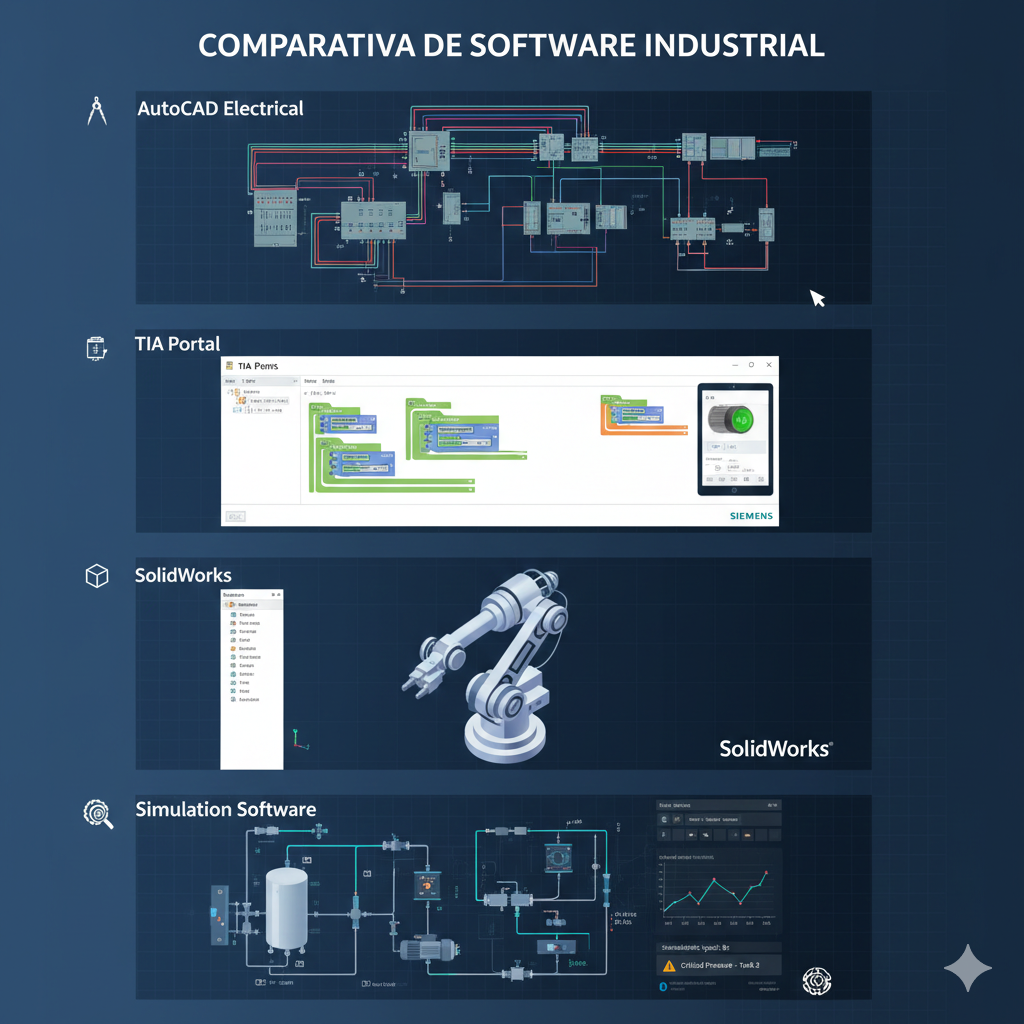

Figura 2: Comparativa de interfaces y capacidades de software profesional especializado para diferentes fases de proyectos de automatización: diseño eléctrico, programación PLC, modelado 3D y simulación de procesos. Fuente: Capturas de pantalla de software comercial (uso educativo) / Licencia: Uso educativo bajo fair use
La implementación de software de simulación avanzada ofrece ventajas estratégicas multidimensionales que transforman radicalmente los procesos de ingeniería de automatización:
-
Visualización integral del comportamiento del sistema
Permite simular y visualizar el funcionamiento global completo del sistema de automatización, incluyendo todas las interacciones complejas entre dispositivos heterogéneos, la lógica de control implementada en PLCs/PACs, y los efectos dinámicos físicos sobre los procesos industriales. Esta capacidad de prototipado virtual reduce el riesgo técnico en órdenes de magnitud.
-
Generación automática de documentación técnica
Facilita la generación automática y coherente de listados de materiales actualizados, esquemas eléctricos normalizados según IEC/ISO, diagramas de conexionado precisos, planos de implantación en planta, y otros documentos técnicos esenciales para las fases de instalación, puesta en marcha y mantenimiento. La consistencia automática entre documentos elimina errores de transcripción manual.
-
Validación virtual de programas de control
Ofrece la posibilidad única de realizar pruebas exhaustivas virtuales de los programas de control en entornos simulados que replican fielmente el comportamiento del sistema físico, permitiendo validar completamente la lógica de control antes de su carga en los autómatas reales. Esta capacidad es especialmente crítica en sistemas complejos donde errores de programación podrían derivar en paradas productivas costosas, daños materiales significativos o situaciones de riesgo para personas.
-
Colaboración multidisciplinar integrada
Favorece la colaboración fluida entre diferentes departamentos y disciplinas (diseño mecánico, ingeniería eléctrica, programación de control, planificación de producción, gestión de mantenimiento) mediante plataformas que centralizan toda la información técnica en tiempo real y mantienen coherencia automática entre diferentes vistas y disciplinas del mismo proyecto.
Gestión de versiones y trazabilidad documental
Durante todo el ciclo de desarrollo del proyecto, es crítico mantener una estructura organizada y normalizada de todos los archivos generados por el software especializado, implementando sistemas de control de versiones robustos que aseguren la trazabilidad completa de todas las revisiones y modificaciones. Esta práctica permite rastrear cualquier cambio en el diseño, comprender su justificación técnica, y facilitar el acceso coordinado a todos los stakeholders del proyecto. Los resultados de las simulaciones realizadas deben integrarse sistemáticamente en la documentación técnica del proyecto, acompañados de análisis detallados de las conclusiones extraídas y recomendaciones específicas para las fases posteriores de instalación física y puesta en marcha operacional.
1.2.3.3 Manuales técnicos: transferencia de conocimiento operacional
Los manuales técnicos de instalación, operación y mantenimiento constituyen el principal vehículo de transferencia de conocimiento técnico especializado hacia todos los profesionales que interactuarán con el sistema de automatización a lo largo de su ciclo de vida operativa. La elaboración meticulosa y profesional de estos manuales garantiza que todas las actividades de montaje e instalación física, ajuste y puesta en marcha, operación diaria, y mantenimiento preventivo y correctivo se ejecuten conforme a los más altos estándares de calidad, seguridad y eficiencia, minimizando errores humanos, reduciendo tiempos de inactividad no planificada, y extendiendo la vida útil del sistema automatizado.
El manual de instalación debe constituir una guía técnica exhaustiva y paso a paso para la correcta implementación física del sistema, incluyendo:
- Descripción detallada de todos los componentes del sistema con sus características técnicas específicas, códigos de identificación únicos, y disposición espacial precisa en la planta industrial.
- Instrucciones secuenciales para montaje mecánico con especificación de pares de apriete, secuencias de ensamblado, tolerancias dimensionales y verificaciones intermedias requeridas.
- Procedimientos normalizados para conexionado eléctrico y neumático/hidráulico con diagramas de conexión actualizados, códigos de colores normalizados, especificaciones de torque para terminales, y verificaciones de continuidad y aislamiento.
- Configuración inicial de redes de comunicación industrial (Ethernet/IP, PROFINET, Modbus TCP, etc.) con direccionamiento IP, configuraciones de switches industriales, y pruebas de conectividad.
- Ajuste de parámetros iniciales críticos en variadores de frecuencia, servocontroladores, sistemas de visión artificial, y otros dispositivos inteligentes.
- Precauciones de seguridad específicas para el proceso de instalación conforme a normativas como ISO 12100, con identificación de puntos de energía peligrosa, procedimientos de bloqueo/etiquetado (LOTO), y equipos de protección individual requeridos.
El manual de operación se centra en el uso diario eficiente, seguro y productivo del sistema automatizado, proporcionando:
- Descripción exhaustiva de todos los modos de funcionamiento disponibles (automático, manual, semiautomático, mantenimiento, ajuste) con indicación clara de sus propósitos específicos y restricciones de uso.
- Instrucciones detalladas para operación de interfaces hombre-máquina (HMI) incluyendo navegación por pantallas, interpretación de indicadores visuales, introducción de parámetros operativos, y gestión de recetas de producción.
- Procedimientos normalizados para arranque y parada del sistema en condiciones normales y de emergencia, con secuencias temporizadas verificadas y condiciones previas de seguridad.
- Gestión de cambios de formato o ajustes de producción con procedimientos para modificación de parámetros, cambio de herramientas o utillajes, y verificación posterior de condiciones operativas.
- Identificación y respuesta a señales de alarma y mensajes de error con diccionario completo de códigos de error, prioridades de actuación, procedimientos de reset seguro, y criterios para escalado a mantenimiento.
- Procedimientos para operaciones especiales como limpieza programada, muestreo de calidad, calibración de sensores, y verificación periódica de parámetros críticos.
El manual de mantenimiento recoge la estrategia integral para asegurar la fiabilidad, disponibilidad y durabilidad del sistema automatizado, incluyendo:
- Programación detallada de actividades de mantenimiento preventivo con frecuencias establecidas según horas de operación, ciclos de producción, o condiciones ambientales específicas.
- Procedimientos para inspecciones periódicas, lubricaciones, ajustes y recambios programados con especificación de puntos de lubricación, tipos de lubricantes, intervalos de cambio, y criterios de desgaste aceptable.
- Metodología sistemática para diagnóstico y reparación de averías con árboles de decisión por síntomas, procedimientos de localización de fallos, guías de reparación paso a paso, y criterios de verificación post-reparación.
- Listados completos y actualizados de repuestos recomendados con códigos de fabricante, alternativas equivalentes, niveles críticos de stock, y procedimientos de pedido y recepción.
- Especificación de herramientas especializadas requeridas para intervenciones de mantenimiento, incluyendo herramientas de medición, equipos de alineación, instrumentos de diagnóstico, y software específico.
- Medidas de seguridad específicas para intervenciones de mantenimiento conforme a normativas como ISO 13850 para paradas de emergencia y procedimientos de bloqueo/etiquetado de energía (LOTO).
Principios de redacción técnica efectiva
La redacción profesional de manuales técnicos debe seguir principios establecidos de comunicación técnica efectiva: lenguaje claro, conciso y orientado al usuario final, estructura lógica y jerárquica que facilite la localización rápida de información, incorporación sistemática de elementos visuales de apoyo (diagramas de flujo, fotografías detalladas, tablas resumen, ejemplos prácticos), y validación con usuarios reales durante el proceso de elaboración. Es fundamental establecer un proceso formal de revisión y actualización periódica de los manuales para reflejar mejoras, modificaciones o ampliaciones implementadas en el sistema a lo largo de su vida operativa, garantizando así que la documentación mantenga siempre su valor como referencia técnica autoritativa y actualizada.
La documentación técnica en automatización está experimentando una transformación radical hacia modelos inteligentes y colaborativos en la nube. Sistemas de documentación asistida por IA generan automáticamente manuales técnicos a partir de modelos 3D y bases de datos de componentes. Plataformas PLM (Product Lifecycle Management) en la nube centralizan toda la documentación con control de versiones en tiempo real. Los manuales de realidad aumentada superponen instrucciones paso a paso sobre equipos físicos mediante visores industriales. Sistemas de gestión del conocimiento basados en blockchain garantizan la inmutabilidad y trazabilidad de cálculos justificativos. Normativas como ISO/IEC 26514 establecen estándares para documentación de sistemas y software. La automatización de generación de documentación desde software de diseño reduce errores y asegura coherencia entre diferentes documentos del proyecto.
Raspberry Pi se implementa como terminal de acceso a documentación técnica en entornos industriales. Sistemas basados en Node-RED crean interfaces interactivas para consulta de manuales mediante códigos QR en equipos. Con Python y bibliotecas de procesamiento de documentos, se desarrollan herramientas para actualización automática de manuales desde repositorios centralizados. Raspberry integrado con cámaras y sensores permite capturar evidencia fotográfica que se vincula automáticamente a informes de mantenimiento. En formación técnica, estaciones de aprendizaje con Raspberry simulan diferentes escenarios de uso de manuales técnicos para entrenamiento de personal de mantenimiento.
Arduino se utiliza en bancos de pruebas para verificación experimental de procedimientos documentados. Sistemas de validación paso a paso guían a técnicos mediante indicadores luminosos según secuencias de manuales. Montajes con sensores y actuadores controlados por Arduino simulan condiciones descritas en manuales de operación para entrenamiento. Prototipos low-cost con Arduino permiten verificar cálculos justificativos mediante mediciones reales en condiciones controladas. En proyectos educativos, kits de experimentación con Arduino demuestran la importancia de documentación técnica precisa mediante ejercicios prácticos de resolución de problemas.
Scripts en Python automatizan generación y gestión de documentación técnica completa. Librerías como ReportLab y PyFPDF generan documentos PDF profesionales con cálculos, diagramas y tablas. Automatización de extracción de datos desde software de diseño (AutoCAD, SolidWorks, EPLAN) para inclusión en manuales técnicos. Sistemas de validación de consistencia entre diferentes documentos (cálculos vs manuales vs planos). Generación automática de índices, referencias cruzadas y versionado en documentación extensa. Integración con sistemas de gestión documental empresarial para flujos de aprobación y distribución automatizados.
Contexto: En una planta farmacéutica que cumple con normativa FDA 21 CFR Part 11 y GMP, estás implementando un sistema de gestión documental integral para un nuevo sistema de automatización de llenado aséptico. El sistema debe gestionar cálculos justificativos de esterilidad, manuales de operación validados, y documentación de software según normativas de la industria farmacéutica.
Problema: Debes diseñar la arquitectura del sistema de gestión documental que garantice trazabilidad completa, control de cambios, y cumplimiento con requerimientos regulatorios estrictos para auditorías FDA y EMA.
Pregunta: Según la normativa FDA 21 CFR Part 11 para registros electrónicos y firmas electrónicas en la industria farmacéutica, ¿cuál de los siguientes elementos NO es un requisito obligatorio para el sistema de gestión documental de cálculos justificativos y manuales técnicos?
Contexto: Has desarrollado un sistema basado en Raspberry Pi 4 con Node-RED para consulta de manuales técnicos en una planta química con zonas clasificadas ATEX. El sistema debe permitir a técnicos de mantenimiento acceder a procedimientos de seguridad, diagramas eléctricos y listas de repuestos mediante tablets industriales intrínsecamente seguras, sin necesidad de llevar documentación en papel a zonas peligrosas.
Problema: Debes implementar el sistema de sincronización de documentación que mantenga actualizados los manuales en los dispositivos Raspberry Pi en campo, considerando conectividad intermitente y requisitos de seguridad informática en entornos industriales.
Pregunta: Para implementar en Node-RED un sistema robusto de sincronización de manuales técnicos entre servidor central y dispositivos Raspberry Pi en campo con conectividad intermitente, ¿qué estrategia de sincronización sería más adecuada considerando los requisitos de entornos industriales?
Contexto: En una ingeniería de automatización, necesitas desarrollar una herramienta en Python que genere automáticamente manuales de instalación y mantenimiento a partir de modelos 3D de sistemas de automatización (formato STEP, IGES). La herramienta debe extraer información de componentes, generar vistas explosionadas, identificar interfaces de conexión, y producir documentos PDF listos para uso.
Problema: Debes implementar el procesamiento de modelos 3D para identificar componentes automáticamente, extraer sus propiedades, determinar relaciones de ensamblaje, y generar instrucciones de montaje secuenciales optimizadas.
Pregunta: Al diseñar la arquitectura del sistema Python para generación automática de manuales desde modelos 3D, ¿qué estrategia de procesamiento y representación del conocimiento sería más efectiva para producir manuales técnicos de calidad profesional?
| Categoría Software | Herramientas Representativas | Aplicación en Documentación | Ventajas Principales | Limitaciones / Consideraciones |
|---|---|---|---|---|
| Cálculos Técnicos | Mathcad, MATLAB, Excel avanzado, Python con SciPy | Elaboración de cálculos justificativos con documentación matemática integrada | Cálculos simbólicos, unidades inteligentes, reutilización de fórmulas, generación de informes automáticos | Curva de aprendizaje para herramientas avanzadas, coste de licencias profesionales, requiere validación de modelos matemáticos |
| Diseño Eléctrico | EPLAN Electric P8, AutoCAD Electrical, SEE Electrical | Generación automática de esquemas, listas de materiales, planos de implantación | Normalización automática IEC/ISO, bases de datos de componentes, generación de documentación coherente | Inversión inicial significativa, requiere metodología de trabajo estructurada, curva de aprendizaje pronunciada |
| Simulación de Procesos | Siemens NX, Rockwell Emulate, Festo FluidSIM | Validación virtual de sistemas, optimización de parámetros, detección temprana de errores | Reducción de prototipos físicos, optimización de diseño, entrenamiento virtual de operarios | Modelos simplificados vs realidad, coste computacional alto para sistemas complejos, validación de modelos requerida |
| Autoría de Manuales | Adobe FrameMaker, MadCap Flare, HelpNDoc | Creación de manuales técnicos multi-formato, multi-idioma, con reutilización de contenido | Separación contenido-formato, gestión de condiciones, publicación multi-canal, control de versiones | Metodología de autoría requerida, coste de licencias, especialización en herramientas específicas |
| Gestión Documental | OpenText, Documentum, SharePoint, Confluence | Control de versiones, flujos de aprobación, distribución controlada, archivado a largo plazo | Trazabilidad completa, cumplimiento regulatorio, colaboración multiusuario, seguridad documental | Implementación compleja, costes de infraestructura, administración especializada requerida |
| Software Libre | LibreCAD, FreeCAD, KiCad, Sphinx | Alternativas de bajo coste para diseño básico y documentación técnica | Coste cero, formatos abiertos, independencia de proveedor, comunidad de soporte | Funcionalidades limitadas vs soluciones profesionales, curva de aprendizaje, menos integración con ecosistemas industriales |
| Tipo de Manual | Normativa de Referencia | Contenido Mínimo Obligatorio | Requisitos Específicos por Sector | Ejemplos de Cumplimiento |
|---|---|---|---|---|
| Instalación | ISO 20607, IEC 82079-1 | Planos de implantación, secuencia de montaje, pares de apriete, verificaciones intermedias, pruebas de aceptación | ATEX: procedimientos para zonas explosivas; Farmacéutico: validación de limpieza; Alimentario: materiales en contacto con alimento | Diagramas con vistas explosionadas, checklist de verificaciones, certificados de materiales, protocolos de prueba firmados |
| Operación | ISO 12100, IEC 62079 | Modos de funcionamiento, interfaces HMI, procedimientos arranque/parada, gestión de alarmas, medidas de seguridad operacional | Nuclear: procedimientos de redundancia; Aeroespacial: trazabilidad de operaciones; Químico: procedimientos ante fugas | Flujogramas de operación, capturas de pantalla HMI anotadas, matrices de decisiones, procedimientos de emergencia validados |
| Mantenimiento | ISO 14224, EN 13306 | Plan de mantenimiento preventivo, procedimientos correctivos, listas de repuestos, herramientas especiales, medidas de seguridad en intervenciones | Energía: mantenimiento predictivo por vibración; Minería: procedimientos en espacios confinados; Marina: resistencia a corrosión marina | Tablas de lubricación, árboles de diagnóstico de fallos, códigos de repuestos con alternativas, fichas de intervención estandarizadas |
| Seguridad | ISO 13849, IEC 61508 | Análisis de riesgos, funciones de seguridad, procedimientos LOTO, dispositivos de protección, formación requerida | Automoción: requisitos SIL específicos; Maquinaria: categorías de parada; Robótica: espacios colaborativos | Matrices de riesgo, diagramas de funciones de seguridad, procedimientos de bloqueo/etiquetado, programas de formación certificados |
| Programación | IEC 61131-3, PLCopen | Estructura del programa, descripción de funciones, variables y tags, interfaces de comunicación, protocolos de prueba | Procesos batch: gestión de recetas; Continuos: estrategias de control avanzado; Discretos: secuencias complejas | Diagramas de flujo del programa, diccionarios de variables, documentación de funciones, protocolos de prueba unitaria e integración |
Recursos Técnicos y Normativos 2026 para Documentación en Automatización
- ISO 20607:2019 - Seguridad de las máquinas - Manual de instrucciones - Principios generales de redacción (última actualización)
- InfoPLC - Guía completa para documentación técnica integral en automatización industrial - Metodologías y mejores prácticas
- Siemens TIA Portal - Herramientas integradas de documentación - Generación automática de documentación desde entornos de programación
- Rockwell Automation - Soluciones para documentación técnica - Herramientas y plantillas para manuales técnicos
- PLCopen - Coding Guidelines for documentation - Estándares para documentación de software de control
- Raspberry Pi Documentation Systems - Ejemplos de sistemas de documentación para proyectos embebidos
- Arduino Documentation Style Guide - Guía de estilo para documentación técnica clara y efectiva
- Real Python - Building Documentation Generators with Python - Tutorial completo para automatización de generación de documentación técnica con Python
