Cálculo técnico: fundamento cuantitativo del diseño en automatización
Las técnicas de cálculo en proyectos de automatización industrial representan el fundamento matemático y cuantitativo que garantiza el correcto dimensionado, funcionamiento óptimo y seguridad integral de todos los sistemas implementados. Estos métodos cuantitativos especializados permiten seleccionar con precisión los componentes eléctricos, neumáticos e hidráulicos, asegurando no solo la eficiencia energética y fiabilidad operacional, sino también el cumplimiento estricto de normativas de seguridad como el Reglamento Electrotécnico de Baja Tensión (REBT), ISO 13849 para seguridad de máquinas, y directivas europeas aplicables.
En el contexto de la Industria 4.0, donde los sistemas de automatización son cada vez más complejos e interconectados, los cálculos técnicos adquieren una dimensión crítica que trasciende la mera selección de componentes. Se convierten en herramientas para la optimización del rendimiento, la minimización del consumo energético, la maximización de la disponibilidad del sistema y la garantía de seguridad funcional a lo largo de todo el ciclo de vida de la instalación. El dominio de estas técnicas permite a los ingenieros de automatización anticipar problemas de diseño, evitar sobredimensionamientos costosos y prevenir situaciones de riesgo antes de que se materialicen en fallos operativos.
1.2.2.1 Dimensionado de componentes eléctricos: fundamentos y aplicaciones
El cálculo de componentes eléctricos constituye la base técnica fundamental para cualquier sistema de automatización, fundamentándose en la determinación precisa de cargas eléctricas, la potencia necesaria real, la protección integral de circuitos y la correcta señalización y seguridad. Este proceso debe seguir metodologías normalizadas conforme al Reglamento Electrotécnico de Baja Tensión (REBT) y estándares internacionales como IEC 60364 para instalaciones eléctricas.
- P: Potencia en vatios (W)
- V: Voltaje en voltios (V)
- I: Corriente en amperios (A)
Esta fórmula básica aplica para cargas puramente resistivas como calefactores eléctricos, sistemas de alumbrado incandescente o resistencias de caldeo, donde no existe desfase entre tensión y corriente.
- cos φ: Factor de potencia (0.7 a 0.9 para motores estándar)
- η: Rendimiento del motor (0.8 a 0.95 según tipo y potencia)
Para cargas inductivas como motores eléctricos, transformadores o balastos, es imprescindible considerar el factor de potencia (cos φ) que representa el desfase entre tensión y corriente, y el rendimiento (η) que indica las pérdidas por calor y fricción.
- Datos del motor: 15 kW, 400V trifásico, cos φ = 0.85, η = 0.92
- Cálculo de corriente nominal: I = P / (√3 × V × cos φ × η) = 15000 / (1.732 × 400 × 0.85 × 0.92) = 27.8 A
- Aplicación de coeficiente de seguridad: 27.8 A × 1.25 = 34.75 A (25% de margen según REBT)
- Selección del conductor: Según tabla UNE-HD 60364-5-52, para 35 A y método de instalación B1, sección mínima = 6 mm²
- Verificación de caída de tensión: ΔV = (√3 × I × L × cos φ) / (γ × S) = (1.732 × 27.8 × 50 × 0.85) / (56 × 6) = 6.1 V (1.5% < 5% permitido)
Protección eléctrica avanzada y señalización
El dimensionado de protecciones eléctricas requiere un análisis exhaustivo que va más allá de la simple selección por corriente nominal. Para interruptores automáticos y fusibles, se debe considerar la curva de disparo característica (B, C, D para automáticos; gG, aM para fusibles), la capacidad de corte (Icu según nivel de cortocircuito previsto), y la coordinación selectiva entre protecciones para garantizar que solo se active la protección más próxima al defecto.
En cuanto a señalización y control, el dimensionado de dispositivos de señalización luminosa (LED, pilotos, indicadores) y acústica (sirenas, buzones) debe considerar no solo la tensión y corriente de trabajo, sino también la intensidad luminosa requerida según condiciones ambientales (iluminación exterior/interior), el ángulo de visión, y la compatibilidad con interfaces de control (salidas digitales PLC, relés de interposición).
1.2.2.2 Métodos para el dimensionado neumático: eficiencia y optimización
En sistemas neumáticos, el dimensionado correcto es esencial para asegurar que actuadores lineales y rotativos, válvulas de control y elementos de procesamiento de aire funcionen dentro de sus rangos óptimos de operación, manteniendo la eficiencia energética, la respuesta dinámica adecuada y la seguridad operacional. Los cálculos neumáticos deben seguir normativas como ISO 4414 para sistemas neumáticos y considerar las pérdidas por compresibilidad del aire y las caídas de presión en la red.
- Q: Caudal en litros por minuto (l/min) condiciones normales (1.013 bar, 0°C)
- V: Volumen desplazado por ciclo en litros (l)
- n: Número de ciclos por minuto (cpm)
- P_abs: Presión absoluta de trabajo (bar)
- P_atm: Presión atmosférica (1.013 bar)
- t: Tiempo de llenado del actuador en minutos (min)
Es fundamental añadir un margen de seguridad del 20-30% para compensar fugas en conexiones, pérdidas por filtros y reguladores, y variaciones en la demanda simultánea de múltiples actuadores.

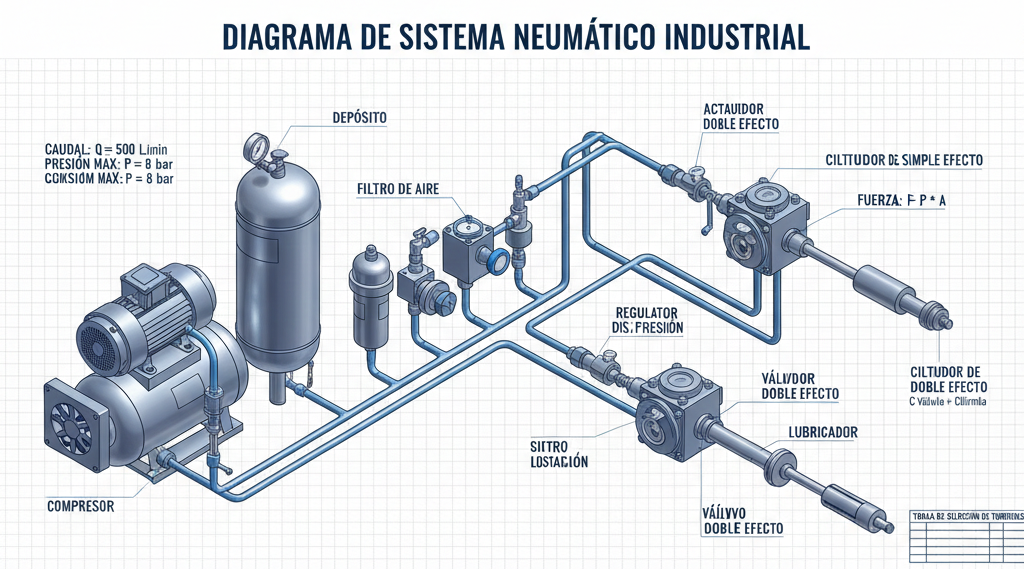

Figura 2: Esquema completo de sistema neumático industrial con anotaciones técnicas para cálculo de caudal, dimensionado de compresor, selección de tuberías y verificación de presiones. Fuente: Catálogo técnico Festo / Licencia: Uso educativo autorizado
- P_comp: Potencia del compresor en kilovatios (kW)
- Q_total: Caudal total requerido en litros por minuto (l/min)
- P_trabajo: Presión máxima de trabajo en bares (bar)
- η_total: Rendimiento total del sistema (0.7-0.85 según tipo de compresor)
La selección del compresor debe considerar además el factor de servicio (duty cycle), la capacidad del depósito acumulador para cubrir picos de demanda, y la necesidad de aire seco y lubricado según los componentes neumáticos utilizados.
Cálculo de fuerzas y dimensionado de tuberías
El cálculo de fuerzas ejercidas por actuadores neumáticos requiere considerar tanto la presión efectiva disponible como las pérdidas por rozamiento y la eficiencia mecánica del conjunto. Para cilindros de simple efecto, la fuerza teórica se calcula como:
- F: Fuerza en newtons (N)
- P: Presión efectiva en pascales (Pa)
- A: Área del pistón en metros cuadrados (m²)
- η_mec: Eficiencia mecánica (0.8-0.95 según tipo de cilindro y velocidad)
El dimensionado de tuberías neumáticas debe garantizar que las caídas de presión no excedan el 10% de la presión de trabajo, utilizando fórmulas basadas en la ecuación de Darcy-Weisbach o tablas de fabricantes que consideran longitud equivalente por accesorios, rugosidad interna y velocidad máxima recomendada del aire (15-25 m/s).
1.2.2.3 Cálculos en sistemas hidráulicos: precisión y seguridad
El dimensionado hidráulico implica cálculos de mayor precisión y complejidad debido a las altas presiones manejadas (hasta 700 bar en sistemas industriales), la incompresibilidad limitada de los fluidos hidráulicos, y los requisitos estrictos de seguridad ante posibles fugas o roturas. Estos cálculos son cruciales para la eficiencia energética, la precisión de movimiento y la seguridad integral del sistema, siguiendo normativas como ISO 4413 para sistemas hidráulicos.
- Q: Caudal en litros por minuto (l/min)
- A: Área del émbolo en centímetros cuadrados (cm²)
- v: Velocidad deseada en metros por segundo (m/s)
Para sistemas con cilindros de doble efecto, el cálculo debe considerar las áreas diferentes en avance y retroceso debido a la presencia del vástago, lo que implica caudales asimétricos para una misma velocidad de movimiento.
- Requisitos del actuador: Cilindro Ø100mm, vástago Ø40mm, carrera 500mm, velocidad 0.3 m/s, presión 150 bar
- Cálculo de áreas: A_avance = π × (10/2)² = 78.54 cm², A_retroceso = π × [(10/2)² - (4/2)²] = 65.97 cm²
- Cálculo de caudales: Q_avance = 78.54 × 0.3 × 60000 = 1413.7 l/min, Q_retroceso = 65.97 × 0.3 × 60000 = 1187.5 l/min
- Selección del caudal de bomba: Tomar el mayor valor (1414 l/min) y aplicar factor de seguridad 1.2 → 1697 l/min
- Cálculo de potencia de bomba: P = (150 × 1697) / (600 × 0.85) = 499 kW (considerando rendimiento 85%)
- P_bomba: Potencia de la bomba en kilovatios (kW)
- P_trabajo: Presión máxima de trabajo en bares (bar)
- Q: Caudal máximo requerido en litros por minuto (l/min)
- η_bomba: Rendimiento volumétrico y mecánico de la bomba (0.85-0.92)
- η_motor: Rendimiento del motor eléctrico (0.88-0.95)
Dimensionado de conductos y consideraciones de seguridad
El dimensionado de tuberías hidráulicas busca mantener la velocidad del fluido entre 3-5 m/s para conductos de presión y 1-2 m/s para líneas de retorno, minimizando así pérdidas por rozamiento y calentamiento del fluido. El diámetro interno mínimo se calcula mediante:
- D_min: Diámetro interno mínimo en milímetros (mm)
- v: Velocidad máxima permitida en metros por segundo (m/s)
Los cálculos de seguridad en sistemas hidráulicos incluyen la selección de válvulas de seguridad con presión de apertura 1.1-1.3 veces la presión máxima de trabajo, análisis de presión de golpe de ariete mediante la ecuación de Joukowsky, y verificación de espesores de tuberías según normas como ISO 10763 para tubos sin soldadura.
1.2.2.4 Señalización y seguridad: dimensionado integral
En todos los sistemas de automatización, la señalización y la seguridad constituyen aspectos críticos cuyo dimensionado correcto puede significar la diferencia entre una operación segura y un accidente grave. El cálculo de elementos de alarma, sensores, finales de carrera y sistemas de parada de emergencia se fundamenta en la corriente y tensión de maniobra, las distancias de seguridad calculadas según normativas, y los tiempos de respuesta del sistema completo.
Para sistemas de parada de emergencia conforme a ISO 13850, los cálculos deben considerar la categoría de parada (0, 1 o 2), el tiempo de parada total del sistema (incluyendo retardos de contactores, frenos mecánicos, etc.), y la distancia mínima de seguridad según fórmula:
- S: Distancia mínima de seguridad en milímetros (mm)
- K: Velocidad de aproximación de la persona (1600 mm/s según norma)
- T: Tiempo total de parada del sistema en segundos (s)
- C: Distancia adicional por penetración (850 mm para detección por cuerpo)
El dimensionado de barreras fotoeléctricas de seguridad (Type 2, Type 4 según IEC 61496) requiere cálculo de la resolución óptima para detectar partes del cuerpo, la distancia mínima de seguridad según altura de instalación, y la capacidad de carga de los relés de seguridad para garantizar la desconexión de fuerza.
Las técnicas de cálculo en automatización están experimentando una revolución mediante inteligencia artificial y simulaciones digitales avanzadas. Sistemas de aprendizaje automático optimizan automáticamente dimensionados considerando múltiples variables simultáneamente. Los gemelos digitales permiten simulaciones dinámicas completas de sistemas antes de su implementación física. Software de cálculo paramétrico en la nube facilita colaboración en tiempo real entre equipos de ingeniería distribuidos. Normativas como la ISO/IEC 25010 establecen estándares para calidad de software de cálculo técnico. Herramientas de realidad aumentada superponen visualmente resultados de cálculos sobre instalaciones reales para verificación in situ.
Raspberry Pi se utiliza como estación de cálculo portátil para verificaciones técnicas en campo. Con Python y bibliotecas científicas (NumPy, SciPy), se desarrollan aplicaciones para cálculo rápido de secciones de conductores, verificación de caídas de tensión y dimensionado de protecciones. Sistemas basados en Node-RED crean dashboards interactivos que muestran resultados de cálculos en tiempo real. Raspberry integrado con sensores de corriente y presión permite mediciones reales que se contrastan con cálculos teóricos. En formación técnica, montajes educativos con Raspberry demuestran principios de cálculo mediante experimentación práctica.
Arduino se implementa en bancos de pruebas didácticos para verificación experimental de cálculos teóricos. Sistemas de adquisición de datos basados en Arduino miden corrientes reales en circuitos para validar cálculos de dimensionado. Montajes con sensores de presión y caudal verifican fórmulas neumáticas e hidráulicas. Prototipos low-cost con Arduino simulan condiciones de fallo para validar cálculos de seguridad. En proyectos educativos, kits de experimentación con Arduino permiten a estudiantes contrastar resultados teóricos con mediciones reales, reforzando la comprensión de principios de cálculo.
Scripts en Python automatizan cálculos repetitivos y complejos en proyectos de automatización. Librerías como Pandas y NumPy procesan grandes volúmenes de datos técnicos de fabricantes. Automatización de cálculos de secciones de conductores según tablas UNE-HD 60364-5-52. Sistemas de optimización automática de dimensionados que minimizan costes manteniendo márgenes de seguridad. Generación automática de hojas de cálculo con resultados de cálculos listas para incluir en memorias técnicas. Integración con bases de datos de componentes para selección automática del producto más adecuado según cálculos.
Contexto: Eres el ingeniero responsable del dimensionado de un sistema neumático para una nueva línea de ensamblaje de componentes electrónicos. La línea incluye 12 cilindros de doble efecto (Ø50mm, vástago Ø20mm, carrera 300mm) que operan simultáneamente a 6 bar, con un ciclo completo cada 5 segundos (avance 1s, espera 2s, retroceso 1s, espera 1s). El sistema debe incluir un compresor con depósito acumulador.
Problema: Debes calcular el caudal total necesario y dimensionar correctamente el compresor, considerando las pérdidas de presión en la red y las características reales de los componentes neumáticos.
Pregunta: Considerando un factor de simultaneidad del 80% (no todos los cilindros se mueven exactamente al mismo tiempo), pérdidas en la red del 15%, y rendimiento volumétrico del compresor del 82%, ¿cuál sería la potencia mínima recomendada para el compresor según los cálculos técnicos?
Contexto: Has implementado un sistema de monitorización basado en Raspberry Pi 4 con Node-RED para una instalación hidráulica industrial. El sistema mide presión, caudal y temperatura en tiempo real mediante sensores conectados, y debe calcular automáticamente la potencia hidráulica instantánea, eficiencia del sistema, y detectar anomalías mediante comparación con valores teóricos calculados.
Problema: Debes implementar en Node-RED el cálculo de potencia hidráulica instantánea a partir de las mediciones de presión (bar) y caudal (l/min), considerando las unidades de medida y las conversiones necesarias para obtener resultados en kW.
Pregunta: ¿Cuál sería la implementación correcta en Node-RED para calcular la potencia hidráulica instantánea en kW a partir de las mediciones de presión (P en bar) y caudal (Q en l/min), considerando la fórmula física correcta y las conversiones de unidades necesarias?
Contexto: En una ingeniería especializada en automatización, necesitas desarrollar una herramienta en Python para calcular automáticamente la sección mínima de conductores eléctricos según el REBT. La herramienta debe considerar: corriente nominal, método de instalación (B1, B2, C, etc.), tipo de conductor (Cu, Al), temperatura ambiente, agrupamiento con otros conductores, y caída de tensión máxima permitida.
Problema: Debes implementar el algoritmo principal que, dados los parámetros de entrada, consulte las tablas normalizadas (UNE-HD 60364-5-52), aplique los coeficientes de corrección correspondientes, y devuelva la sección mínima cumpliendo todos los requisitos.
Pregunta: Al diseñar el algoritmo de cálculo de secciones de conductores en Python, ¿cuál de las siguientes estrategias sería más robusta y mantenible para incorporar futuras actualizaciones de las tablas normalizadas y nuevos métodos de instalación?
| Tipo de Sistema | Parámetros Clave a Calcular | Fórmulas Fundamentales | Normativa de Referencia | Software Especializado |
|---|---|---|---|---|
| Eléctrico | Corriente nominal, sección conductores, caída tensión, protección cortocircuito, potencia reactiva | P = V×I×cosφ, ΔV = (√3×I×L×cosφ)/(γ×S), Icc = U/√(R²+X²) | REBT, IEC 60364, UNE-HD 60364-5-52 | CYPE, DIALux, ETAP, Excel con macros |
| Neumático | Caudal necesario, presión trabajo, dimensión actuadores, diámetro tuberías, potencia compresor | Q = (V×n)/t, F = P×A×η, P_comp = (Q×P)/(600×η) | ISO 4414, CETOP RP68P, UNE 101 149 | Festo FluidSIM, SMC AutoMes, Pneumatics |
| Hidráulico | Caudal bomba, presión trabajo, velocidad actuadores, potencia bomba, diámetro tuberías | Q = A×v×60000, P = (F/A)/10⁵, P_bomba = (P×Q)/(600×η) | ISO 4413, CETOP RP70H, NFPA T2.13.1 | Automation Studio, Hydraw, HyDraw CAD |
| Seguridad | Distancia seguridad, tiempo parada, resolución detectores, probabilidad fallo, nivel SIL/PL | S = K×T + C, MTTFd = 1/λ, PFD = λ×T/2 | ISO 13849, IEC 62061, ISO 13855 | SISTEMA, exida tools, Pilz PAScal |
| Señalización | Intensidad luminosa, ángulo visión, consumo potencia, compatibilidad señales, tiempos respuesta | E = I/d², P_led = V_f×I_f, R_lim = (V_s-V_f)/I_f | ISO 3864, IEC 60073, ANSI Z535 | DIALux, Relux, herramientas fabricantes |
| Aplicación | Coeficiente Recomendado | Justificación Técnica | Normativa | Consecuencias de Incumplimiento |
|---|---|---|---|---|
| Conductores eléctricos | 1.25 (25% sobre I_nominal) | Compensa calentamiento, agrupamiento, temperatura ambiente >30°C | REBT ITC-BT 19, IEC 60364-5-52 | Sobrecalentamiento, envejecimiento prematuro aislamiento, riesgo incendio |
| Protecciones eléctricas | 1.1-1.2 (10-20% sobre I_max) | Evita disparos intempestivos por pequeñas sobrecargas temporales | IEC 60947-2, UNE-EN 60898 | Disparos frecuentes, pérdida disponibilidad sistema, daños por arco eléctrico |
| Caudal neumático | 1.2-1.3 (20-30% sobre Q_teórico) | Compensa fugas, pérdidas en red, demanda simultánea imprevista | ISO 4414, CETOP RP68P | Presión insuficiente, velocidad actuadores inconsistente, ciclos incompletos |
| Presión hidráulica | 1.5-2.0 (50-100% sobre P_trabajo) | Resistencia a picos presión, golpe de ariete, fatiga material | ISO 4413, DIN 24312 | Roturas catastróficas, fugas peligrosas, contaminación fluido hidráulico |
| Fuerza actuadores | 1.5-3.0 (50-200% sobre F_necesaria) | Considera rozamiento, inercia, desgaste, condiciones adversas | ISO 15552, VDMA 24562 | Movimiento incompleto, posicionamiento inexacto, incapacidad mover carga |
| Distancia seguridad | 1.2 + 150mm adicional (20% + margen) | Compensa tiempo reacción humano, velocidad aproximación variable | ISO 13855, EN 999 | Accidentes graves, lesiones personales, incumplimiento legal responsabilidades |
Recursos Técnicos y Normativos 2026 para Cálculos en Automatización
- ISO 13849-1:2023 - Seguridad de las máquinas - Partes de sistemas de mando relativas a la seguridad (cálculos MTTFd, DC, CCF)
- InfoPLC - Guía completa de cálculos técnicos en automatización industrial - Metodologías y ejemplos prácticos
- Festo FluidSIM - Software gratuito para diseño y cálculo de sistemas neumáticos e hidráulicos
- Rockwell Automation - Herramientas de cálculo técnico - Calculadoras online para dimensionado de componentes
- Siemens TIA Portal - Herramientas de cálculo integradas - Módulos para dimensionado de instalaciones
- Raspberry Pi Technical Specifications Calculator - Herramientas para cálculo de requerimientos de sistemas embebidos
- Arduino Electronics Calculations Guide - Guía de cálculos para electrónica de control
- Real Python - Engineering Calculations with Python - Tutorial completo para implementación de cálculos técnicos en Python
