La memoria técnica: columna vertebral de la documentación de proyectos
La memoria técnica de un proyecto de automatización industrial representa mucho más que un simple documento descriptivo; constituye el elemento central de referencia que recopila, organiza y sistematiza toda la información técnica necesaria para el diseño conceptual, la ejecución práctica y la validación final del sistema automatizado. Su elaboración meticulosa y estructurada garantiza que todas las fases del proyecto cuenten con una referencia unificada y coherente, facilitando la comunicación fluida entre los diversos agentes implicados: ingenieros de diseño, técnicos de implantación, proveedores de equipamiento, clientes finales y organismos de control regulatorio.
Esta memoria trasciende su función como guía técnica durante la implantación, convirtiéndose en el soporte documental primordial para procesos críticos posteriores como auditorías de calidad, actividades de mantenimiento predictivo y correctivo, futuras ampliaciones de capacidad o modificaciones tecnológicas del sistema automatizado. En el contexto de la Industria 4.0, donde la trazabilidad documental y la integridad de la información son requisitos fundamentales, una memoria técnica bien elaborada se convierte en un activo estratégico que asegura la continuidad operacional y la escalabilidad tecnológica de las instalaciones productivas.

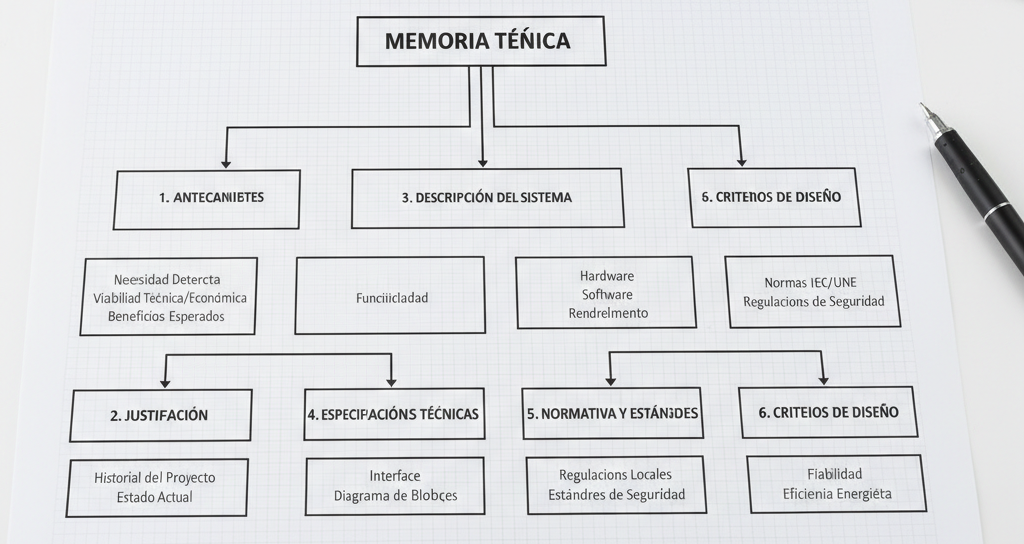

Figura 1: Estructura jerárquica completa de una memoria técnica profesional para proyectos de automatización industrial, mostrando las interrelaciones entre las seis secciones principales. Fuente: Elaboración propia basada en normativa UNE 157001 / Licencia: Creative Commons BY-SA 4.0
1.2.1.1 Antecedentes del proyecto: contextualización y justificación inicial
El apartado de antecedentes del proyecto cumple la función fundamental de contextualizar el origen y la necesidad técnica-económica que justifica la intervención de automatización. En esta sección se describe exhaustivamente la situación preexistente antes de la implementación del sistema automatizado, identificando de manera sistemática los problemas operacionales, limitaciones tecnológicas o deficiencias productivas que motivan la inversión en automatización. Este análisis inicial debe incorporar información detallada sobre procesos manuales o semiautomáticos existentes, cuellos de botella productivos, incidencias recurrentes de funcionamiento, requisitos de mejora en seguridad operacional, restricciones normativas actualizadas o demandas específicas del mercado que obligan a la modernización tecnológica.
Es particularmente relevante documentar si existen experiencias previas similares dentro de la organización, estudios de viabilidad técnica-económica realizados, análisis comparativos de tecnologías disponibles o evaluaciones de retorno de inversión que hayan fundamentado la decisión estratégica. Para dotar de solidez objetiva a la argumentación, es imprescindible aportar datos cuantitativos verificables que respalden la necesidad del proyecto: tasas de fallo histórico, tiempos de ciclo actuales versus objetivos, costes de operación manual, indicadores de calidad (PPM, defect rate), niveles de productividad o ratios de utilización de equipos. De este modo, los antecedentes establecen una base documental objetiva sobre la que se fundamentarán racionalmente todas las decisiones técnicas adoptadas en fases posteriores del proyecto.
El análisis de datos y la elaboración de informes se convierten en la superestructura vital construida sobre ella para derivar y generar la parte "accionable", lo que culminaría en resultados tangibles en términos de mejora y corrección adaptativa o predictiva a nivel de la organización/empresa.
▶ Ver Video en YouTube1.2.1.2 Justificación técnica: fundamentación de la solución adoptada
La justificación técnica representa el núcleo argumentativo de la memoria, donde se exponen de manera estructurada y fundamentada las razones que avalan la solución técnica propuesta frente a otras alternativas disponibles en el mercado. Este apartado debe argumentar, desde una perspectiva rigurosamente ingenieril, por qué la arquitectura de automatización planteada constituye la opción óptima en términos de eficiencia operacional, relación coste-beneficio, sostenibilidad ambiental, fiabilidad a largo plazo, escalabilidad futura y compatibilidad con sistemas existentes. Se trata de un ejercicio de ingeniería de valor que debe cuantificar y cualificar los beneficios esperados de la automatización.
Entre los beneficios que deben analizarse exhaustivamente se incluyen: incremento significativo de la productividad (medido en unidades/hora o ciclos/minuto), reducción drástica de errores humanos mediante la estandarización de procesos, mejora sustancial en la trazabilidad de materiales y productos, ahorro energético cuantificable mediante sistemas de control inteligente, minimización de riesgos laborales mediante la automatización de operaciones peligrosas, y optimización del uso de materias primas. Es recomendable incluir una comparativa técnica estructurada que analice, aunque sea sintéticamente, otras tecnologías competidoras o arquitecturas alternativas, razonando técnicamente por qué se descartan en favor de la solución seleccionada.
| Criterio de Evaluación | Peso (%) | PLC Tradicional | PAC Avanzado | DCS (Control Distribuido) | IIoT (Edge/Cloud) |
|---|---|---|---|---|---|
| Control Secuencial / Lógica | 25% | 5 (Excelente) | 5 (Excelente) | 4 (Muy Bueno) | 2 (Limitado) |
| Procesamiento de Datos / IT | 15% | 1 (Mínimo) | 4 (Muy Bueno) | 3 (Bueno) | 5 (Excelente) |
| Escalabilidad y Red | 15% | 2 (Baja) | 4 (Alta) | 5 (Máxima) | 5 (Máxima) |
| Robustez y Ciberseguridad | 20% | 5 (Máxima) | 4 (Alta) | 5 (Máxima) | 2 (Crítica) |
| Costo de Implementación | 15% | 5 (Bajo) | 3 (Medio) | 1 (Muy Alto) | 4 (Bajo/OpEx) |
| Facilidad de Mantenimiento | 10% | 5 (Alta) | 4 (Media) | 2 (Especializada) | 3 (Media) |
| PUNTAJE TOTAL PONDERADO | 100% | 3.80 | 4.15 | 3.55 | 3.35 |
Tras el análisis de la Matriz de Evaluación Multicriterio, se concluye que la implementación de un PAC (Programmable Automation Controller) es la solución más equilibrada para los requerimientos del proyecto. Esta arquitectura destaca con un puntaje de 4.15, superando a los PLC tradicionales gracias a su versatilidad en el manejo de datos IT y su capacidad de integración en redes industriales complejas sin sacrificar la robustez de control en tiempo real.
Si bien los sistemas DCS ofrecen una escalabilidad superior, su elevado costo de implementación no se justifica para la envergadura actual del sistema. Por otro lado, aunque las soluciones IIoT aportan una analítica avanzada, presentan vulnerabilidades en ciberseguridad y tiempos de respuesta que no cumplen con los estándares de misión crítica requeridos en la secuencia de control industrial. Por tanto, el PAC se consolida como la opción técnica y económicamente más viable, garantizando un ciclo de vida prolongado y facilidad de mantenimiento futuro.
1.2.1.3 Descripción del sistema: arquitectura y funcionalidad integral
En este epígrafe capital se realiza una exposición detallada y sistemática de la solución de automatización diseñada, abarcando desde la arquitectura general del sistema hasta la funcionalidad específica de cada componente. Debe incluir la descripción completa de la arquitectura, especificando todos los equipos principales y subsistemas que conforman la solución: sensores de campo (analógicos, digitales, inteligentes), actuadores (eléctricos, neumáticos, hidráulicos), controladores programables (PLC, PAC, IPC), interfaces hombre-máquina (HMI, SCADA, paneles táctiles), redes de comunicación industrial (Ethernet/IP, PROFINET, Modbus TCP), dispositivos de seguridad funcional (relés de seguridad, cortinas de luz, paradas de emergencia) y elementos auxiliares de infraestructura (armarios eléctricos, fuentes de alimentación, sistemas de climatización).
Es fundamental representar gráficamente la interconexión lógica y física entre estos elementos, mediante diagramas de bloques funcionales, esquemas eléctricos normalizados (según IEC 60617), planos de disposición física en planta y diagramas de flujo de información. La descripción debe detallar exhaustivamente las funciones asignadas a cada componente, los modos de operación previstos (automático, manual, semiautomático, mantenimiento), las secuencias de control implementadas (utilizando notación GRAFCET o diagramas de estados), y los flujos de información y energía a través del sistema. En proyectos de automatización complejos, resulta especialmente útil desglosar la descripción en subsistemas funcionales independientes: subsistema de adquisición de datos, subsistema de procesamiento y control, subsistema de mando y actuación, subsistema de supervisión y visualización, y subsistema de diagnóstico y mantenimiento.
1.2.1.4 Especificaciones técnicas: parámetros cuantificables y verificables
Este apartado recoge de manera exhaustiva y estructurada todos los parámetros técnicos, requisitos funcionales y condiciones operacionales a los que debe ajustarse rigurosamente el sistema automatizado. Las especificaciones abarcan tanto los valores nominales de diseño como los márgenes de tolerancia admisibles y las condiciones límite de operación segura. La correcta definición de especificaciones es crítica porque establece los criterios objetivos de aceptación que se utilizarán durante las fases de pruebas, validación y puesta en marcha del sistema.
- Capacidad productiva nominal y máxima (unidades/hora, ciclos/minuto, throughput del sistema)
- Rangos de medida completos para todas las variables de proceso (temperatura, presión, caudal, nivel, posición, etc.)
- Precisión, repetibilidad y resolución de sensores y sistemas de medición (expresadas en porcentaje de span o unidades de medida)
- Velocidad de respuesta del sistema (tiempos de ciclo, tiempos de establecimiento, retardos de comunicación)
- Tipos de señal estandarizados y niveles eléctricos compatibles (4-20 mA, 0-10V, señales digitales, bus de campo)
- Consumo energético máximo y eficiencia mínima requerida (expresada en kW/h o índices de eficiencia energética)
- Grado de protección IP, resistencia a vibraciones, temperatura ambiente de funcionamiento, humedad relativa admisible
- Interfaces de comunicación soportadas y protocolos industriales implementados (con versiones específicas)
- Requisitos de seguridad funcional (niveles SIL/PL según IEC 61508/62061, enclavamientos, paradas de emergencia categorizadas)
- Condiciones de mantenimiento preventivo y facilidad de acceso para intervenciones correctivas
Es absolutamente imprescindible que todas las especificaciones sean medibles, cuantificables y verificables mediante procedimientos de ensayo normalizados, ya que servirán como referencia contractual y técnica tanto en la fase de recepción de equipos como en la validación final del sistema completo. La ambigüedad en las especificaciones constituye una de las fuentes más comunes de conflictos en proyectos de automatización industrial.
1.2.1.5 Normativa aplicable: marco regulatorio y cumplimiento legal
La automatización industrial está sujeta al estricto cumplimiento de un extenso conjunto de normas técnicas, directivas legales y estándares internacionales que garantizan la seguridad operacional, la compatibilidad electromagnética, la calidad de los sistemas y la protección del medio ambiente. En este apartado se deben enumerar y describir detalladamente todas las normativas, directivas y estándares que resultan de aplicación específica al proyecto concreto, estableciendo claramente cómo se verifica y documenta su cumplimiento.
- Normas de seguridad de maquinaria: ISO 13849 (seguridad de partes de control), IEC 62061 (seguridad funcional), Directiva 2006/42/CE (máquinas)
- Normas eléctricas fundamentales: UNE-EN 60204-1 (seguridad de equipos eléctricos), IEC 61439 (conjuntos de aparamenta de baja tensión)
- Normativa de compatibilidad electromagnética (CEM): EN 61000-6-2 (entornos industriales), EN 55011 (emisiones radiadas)
- Directivas medioambientales: RoHS (restricción de sustancias peligrosas), WEEE (gestión de residuos electrónicos)
- Requisitos específicos sectoriales: FDA 21 CFR Part 11 (farmacéutico), BRC/IOP (alimentario), ISO/TS 16949 (automoción)
- Estándares de calidad: ISO 9001 (sistemas de gestión de calidad), ISO 45001 (seguridad y salud laboral)
Es fundamental indicar explícitamente cómo se verifica el cumplimiento de cada norma referenciada, ya sea mediante certificaciones de componentes (marcado CE, declaraciones de conformidad), ensayos de tipo específicos, auditorías técnicas realizadas o documentación técnica justificativa. En proyectos con requerimientos de seguridad funcional, debe documentarse el nivel de integridad de seguridad (SIL/PL) objetivo y las medidas técnicas implementadas para alcanzarlo, siguiendo metodologías establecidas como el análisis de riesgos según ISO 12100.
1.2.1.6 Criterios de diseño: principios rectores de la ingeniería
Este epígrafe define los principios fundamentales, restricciones técnicas y consideraciones estratégicas que han guiado el desarrollo de la solución de automatización, asegurando que el sistema cumpla integralmente con los requisitos funcionales, de seguridad, mantenibilidad y sostenibilidad establecidos. Los criterios de diseño constituyen el marco conceptual que orienta todas las decisiones técnicas, desde la selección de componentes hasta la definición de arquitecturas de control.
Entre los criterios de diseño más relevantes en proyectos de automatización industrial se encuentran: modularidad del sistema (para facilitar mantenimiento y ampliaciones futuras), escalabilidad tecnológica (capacidad de integrar nuevas funcionalidades sin reingeniería completa), interoperabilidad con sistemas existentes (compatibilidad con infraestructuras instaladas), eficiencia energética optimizada (minimización del consumo en todas las fases operativas), ergonomía operacional (interfaces intuitivas que reduzcan la curva de aprendizaje), minimización de impactos ambientales (selección de materiales y procesos sostenibles), y reducción del coste total de propiedad (optimización del ciclo de vida completo del sistema).
Es fundamental justificar técnicamente cada criterio, relacionándolo directamente con los objetivos estratégicos del proyecto, las condiciones específicas del entorno industrial o las expectativas documentadas del cliente. Adicionalmente, deben detallarse las metodologías de ingeniería empleadas en el proceso de diseño: análisis de riesgos sistemáticos (HAZOP, FMEA), estudios de simulación dinámica, técnicas de diseño concurrente (ingeniería simultánea), enfoques de diseño para la fabricación y montaje (DFMA), y metodologías de validación y verificación (V&V).
La elaboración de memorias técnicas está experimentando una transformación digital radical mediante la adopción de herramientas de autoría inteligente y plataformas colaborativas en la nube. Sistemas basados en inteligencia artificial generan automáticamente secciones de memorias a partir de modelos 3D y bases de datos de componentes. La memoria técnica viva se integra con sistemas PLM (Product Lifecycle Management) que actualizan automáticamente la documentación cuando se modifican diseños. Normativas emergentes como ISO 19650 para gestión de información en entornos BIM se extienden a proyectos industriales complejos. Los gemelos digitales incorporan la memoria técnica como capa de información inteligente vinculada a activos físicos.
Raspberry Pi se implementa como servidor local de documentación técnica en plantas industriales, proporcionando acceso instantáneo a memorias completas desde cualquier terminal. Con Node-RED se desarrollan interfaces visuales interactivas que muestran la memoria técnica contextualizada según el equipo consultado. Sistemas de realidad aumentada basados en Raspberry superponen información de la memoria técnica sobre equipos físicos mediante visores industriales. Python scripts automatizan la extracción y actualización de especificaciones técnicas desde bases de datos de fabricantes, manteniendo las memorias siempre actualizadas.
Arduino se utiliza en bancos de pruebas automatizados para verificación experimental de especificaciones técnicas documentadas en memorias. Sistemas de adquisición de datos basados en Arduino validan rangos de medida, tiempos de respuesta y precisiones declaradas. En formación técnica, montajes didácticos con Arduino simulan condiciones límite especificadas en memorias para entrenamiento en diagnóstico. Prototipos low-cost con Arduino verifican compatibilidades de señal y protocolos antes de la implementación industrial a gran escala.
Scripts en Python automatizan la generación estructurada de memorias técnicas a partir de plantillas normalizadas. Librerías como ReportLab generan documentos PDF profesionales con todas las secciones requeridas. Pandas procesa datos de hojas Excel con especificaciones técnicas para crear tablas normalizadas. Automatización de extracción de datos desde software CAD/CAE (SolidWorks, AutoCAD) para inclusión en descripciones técnicas. Sistemas de verificación de coherencia entre diferentes secciones de la memoria (especificaciones vs descripción vs justificación). Generación automática de índices y referencias cruzadas en documentos extensos según normas de documentación técnica.
Contexto: Eres el ingeniero responsable de auditar la memoria técnica de un sistema de control de procesos para una planta de producción de productos químicos especiales. El sistema incluye control de temperatura y presión en reactores, dosificación precisa de reactivos, y sistemas de seguridad SIL-2. Debes verificar que la memoria cumple con todos los requisitos normativos y técnicos para su aprobación.
Problema: Durante la revisión de la sección de especificaciones técnicas, identificas que varios parámetros críticos para la seguridad del proceso no están correctamente documentados según lo requerido por la normativa IEC 61511 para industrias de procesos.
Pregunta: Según la normativa IEC 61511 para sistemas instrumentados de seguridad en la industria de procesos, ¿cuál de los siguientes elementos NO es un requisito obligatorio para documentar en las especificaciones técnicas de un sistema de control con requerimientos de seguridad SIL-2?
Contexto: En una planta de fabricación de componentes automotrices, has implementado un sistema basado en Raspberry Pi 4 con Node-RED que permite a los técnicos de mantenimiento consultar memorias técnicas mediante comandos de voz y códigos QR. El sistema debe recuperar rápidamente información específica de equipos (especificaciones, procedimientos, diagramas) y registrar todas las consultas para análisis de necesidades de formación.
Problema: Debes optimizar la estructura de almacenamiento de las memorias técnicas en el sistema Raspberry para permitir búsquedas rápidas por múltiples criterios (número de equipo, tipo de componente, palabra clave técnica) manteniendo un rendimiento adecuado en hardware limitado.
Pregunta: Para implementar en Node-RED sobre Raspberry Pi un sistema eficiente de búsqueda en memorias técnicas, ¿qué estrategia de indexación y almacenamiento sería más adecuada considerando las limitaciones de hardware y la necesidad de búsquedas multicriterio rápidas?
Contexto: En una ingeniería de automatización, necesitas desarrollar un script en Python para generar automáticamente la sección de especificaciones técnicas de memorias de proyecto a partir de una base de datos de componentes normalizada. El sistema debe leer datos de equipos (sensores, actuadores, PLC), aplicar reglas de formateo según plantillas corporativas, y producir documentos Word y PDF listos para incorporar a memorias completas.
Problema: Debes diseñar una arquitectura de procesamiento que maneje múltiples formatos de entrada (Excel, CSV, JSON de fabricantes), aplique transformaciones específicas según tipo de componente, y genere salidas formateadas consistentemente siguiendo estándares corporativos y normativos.
Pregunta: Al diseñar el script Python para generación automática de especificaciones técnicas, ¿cuál de las siguientes arquitecturas sería más robusta, mantenible y extensible para incorporar nuevos tipos de componentes y formatos en el futuro?

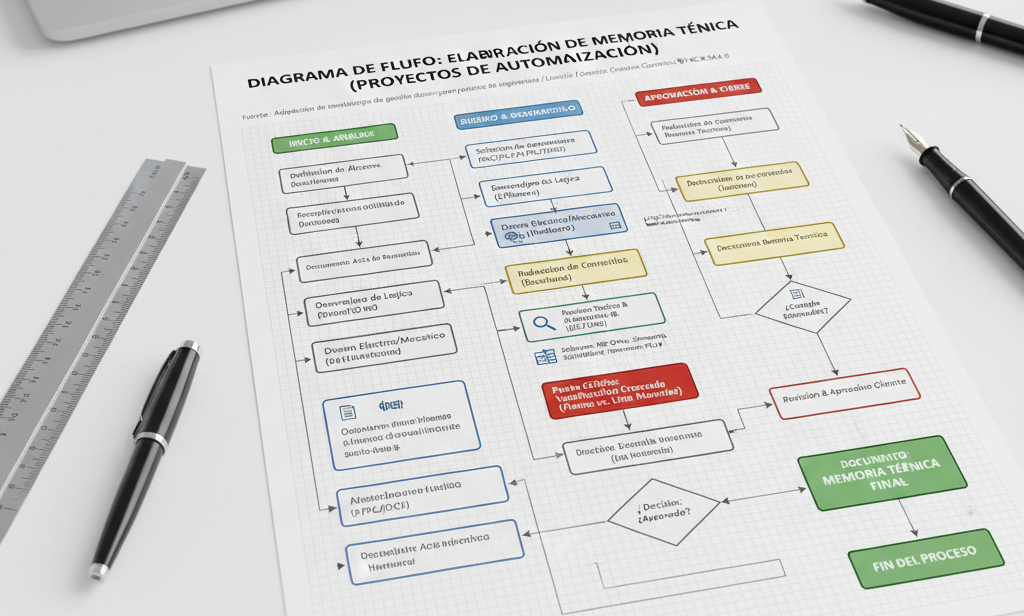

Figura 3: Diagrama de flujo del proceso completo de elaboración de memorias técnicas en proyectos de automatización, mostrando fases, responsables, herramientas utilizadas y puntos críticos de control de calidad. Fuente: Adaptación de metodología de gestión documental para proyectos de ingeniería / Licencia: Creative Commons BY-NC-SA 4.0
Teamcenter permite la colaboración en diseño entre diferentes áreas al ofrecer una BOM de ingeniería que incluye mecánica, electrónica, software y simulación para una visión integral de su producto.
▶ Ver Video Especializado| Sección de Memoria | Contenido Obligatorio | Normativa de Referencia | Herramientas Recomendadas |
|---|---|---|---|
| Antecedentes | Contexto histórico, problemas identificados, datos cuantitativos previos, estudios de viabilidad | UNE 157001, ISO 9001:2015 | Excel para análisis de datos, Visio para diagramas de proceso, herramientas estadísticas |
| Justificación Técnica | Análisis comparativo de alternativas, evaluación multicriterio, beneficios cuantificados, ROI estimado | IEC 61131-3, ISO 14001 | Software de evaluación multicriterio, herramientas de simulación, calculadoras financieras |
| Descripción del Sistema | Arquitectura completa, diagramas funcionales, interconexiones, modos de operación, flujos de información | IEC 60617, ISO 10628 | AutoCAD Electrical, EPLAN, SolidWorks Electrical, herramientas de diagramación |
| Especificaciones Técnicas | Parámetros cuantificables, rangos de operación, tolerancias, condiciones límite, requisitos de seguridad | IEC 61508, ISO 13849, REBT | Bases de datos de fabricantes, herramientas de cálculo técnico, software de verificación |
| Normativa Aplicable | Listado completo de normas, directivas, estándares, evidencias de cumplimiento, certificaciones | Directiva Máquinas 2006/42/CE, Directiva Baja Tensión 2014/35/UE | Bases de datos normativas, gestores documentales, herramientas de compliance |
| Criterios de Diseño | Principios de ingeniería aplicados, metodologías utilizadas, restricciones consideradas, enfoques de validación | ISO 12100, IEC 61511, ISO 55000 | Software de análisis de riesgos, herramientas de simulación, metodologías de diseño |
| Tipo de Herramienta | Software Ejemplo | Aplicación en Memoria Técnica | Ventajas Principales | Limitaciones |
|---|---|---|---|---|
| Procesador Texto Avanzado | Microsoft Word con plantillas corporativas | Redacción y formateo de contenidos textuales, gestión de referencias cruzadas | Ampliamente conocido, integración Office, plantillas personalizables, control de cambios | Limitado para documentación muy técnica, gestión compleja de versiones en proyectos grandes |
| Autoría Técnica Profesional | Adobe FrameMaker, MadCap Flare | Elaboración de documentación técnica compleja con múltiples formatos de salida | Estructuración modular, reutilización de contenidos, publicación multi-formato, gestión de condiciones | Curva de aprendizaje pronunciada, coste elevado de licencias, requiere metodología documental |
| PLM Integrado | Siemens Teamcenter, Dassault 3DEXPERIENCE | Gestión del ciclo completo de documentación técnica vinculada a diseños CAD | Integración perfecta con diseño, gestión de configuraciones, control de revisiones, trazabilidad completa | Implementación compleja y costosa, requiere adaptación organizativa, infraestructura IT robusta |
| Software de Diagramación | Microsoft Visio, Lucidchart, draw.io | Creación de diagramas de flujo, arquitecturas, organigramas y esquemas funcionales | Interfaz intuitiva, bibliotecas de símbolos técnicas, integración con documentos, colaboración en tiempo real | Limitaciones para esquemas eléctricos normalizados, menos preciso que herramientas CAD específicas |
| Gestión Documental | SharePoint, Documentum, OpenText | Almacenamiento, versionado, control de acceso y flujos de aprobación de documentos | Control de versiones robusto, flujos de trabajo configurables, seguridad documental, auditoría de accesos | Requiere administración especializada, integración variable con herramientas de autoría, coste de mantenimiento |
| Herramientas Open Source | LibreOffice, LaTeX, AsciiDoc | Elaboración de documentación técnica con estándares abiertos y control total del formato | Coste cero, formatos abiertos, control preciso del formato, independencia de proveedor | Menor integración con ecosistemas corporativos, requiere conocimientos técnicos específicos |
