1.2 Elaboración de los documentos característicos de un proyecto de sistemas de control para procesos secuenciales

La documentación técnica como columna vertebral de los proyectos de automatización

La elaboración de documentos técnicos especializados representa uno de los pilares fundamentales en la ejecución exitosa de proyectos de sistemas de control para procesos secuenciales en entornos industriales. Estos documentos trascienden su función básica de guía durante las fases de desarrollo, constituyéndose como herramientas esenciales que facilitan la comunicación fluida entre los diversos equipos multidisciplinares implicados en el proyecto. En la industria 4.0, donde la interoperabilidad y la trazabilidad son requisitos críticos, una documentación bien estructurada asegura no solo el cumplimiento normativo vigente sino también la calidad final del sistema implementado.

Cada documento técnico cumple una función específica dentro del ecosistema del proyecto, actuando como un engranaje clave en el mecanismo general de desarrollo. Desde la memoria técnica que justifica las decisiones de ingeniería hasta los protocolos de validación que certifican el funcionamiento seguro, todos poseen una estructura formalizada y unos requisitos particulares que deben ser atendidos meticulosamente. La estandarización en la elaboración de estos documentos, siguiendo normativas como IEC 61131-3 para sistemas de control, permite además la reutilización de conocimiento y la escalabilidad de soluciones en diferentes entornos productivos.

Documentos característicos de un proyecto de sistemas de control para procesos secuenciales

1.2.1 Memoria técnica del proyecto: fundamentación y alcance

La memoria técnica constituye el documento central y referencial de cualquier proyecto de automatización industrial, funcionando como el compendio integral donde se recopila, organiza y explica de manera pormenorizada toda la información relevante para la comprensión global del sistema de control propuesto. Su función principal trasciende la mera descripción, justificando técnicamente la solución seleccionada mediante argumentos sólidos basados en análisis de requerimientos, estudios de viabilidad y evaluación de alternativas. Este documento debe articular de manera coherente los objetivos específicos, el alcance delimitado, las tecnologías seleccionadas y el contexto particular del proceso secuencial a automatizar, considerando siempre las particularidades del entorno industrial donde se implementará.

Estructuralmente, una memoria técnica completa debe organizarse en capítulos lógicos que guíen al lector desde la comprensión del problema hasta la propuesta de solución. Inicialmente, debe incluir una descripción exhaustiva del proceso industrial y su problemática actual, identificando cuellos de botella, ineficiencias operativas y riesgos de seguridad. Posteriormente, se presenta la justificación técnica-económica de la solución automatizada propuesta, cuantificando los beneficios esperados en términos de productividad, calidad, seguridad y retorno de inversión. La descripción funcional de los sistemas de control debe especificar con precisión los modos de operación, las interfaces hombre-máquina, las estrategias de control y las condiciones de fallo.

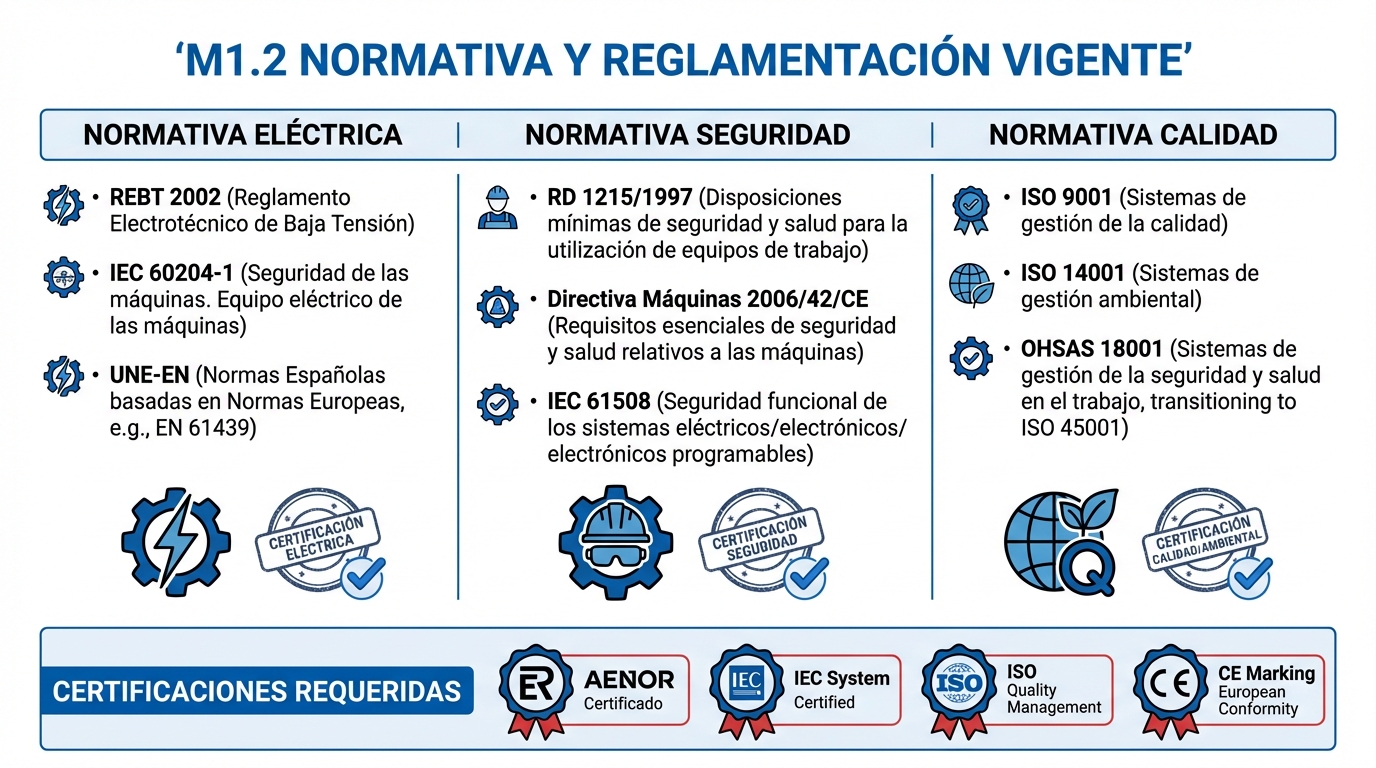

Adicionalmente, la memoria debe incorporar el esquema general del proceso secuencial, utilizando notación estandarizada como diagramas GRAFCET o diagramas de estados, facilitando así la comprensión de las transiciones y condiciones del sistema. La selección y justificación de equipos y tecnologías debe fundamentarse en criterios técnicos objetivos, considerando aspectos como interoperabilidad, escalabilidad, coste total de propiedad y soporte técnico disponible. Finalmente, debe incluir un análisis exhaustivo de normativas aplicables (UNE, ISO, IEC) y una planificación detallada de las fases de ejecución, estableciendo hitos verificables y criterios de aceptación claramente definidos.

1.2.2 Planos técnicos: representación gráfica estandarizada

Los planos técnicos constituyen la representación gráfica universal del sistema de automatización, funcionando como el lenguaje visual común que permite a ingenieros, técnicos de mantenimiento y operarios interpretar, montar, verificar y mantener los sistemas de control implementados. Su función esencial es detallar con precisión milimétrica cómo se interrelacionan los diferentes componentes físicos y lógicos del sistema, proporcionando una visión clara, inequívoca y completa de la instalación. En la práctica industrial actual, donde los proyectos involucran equipos multidisciplinares distribuidos geográficamente, la normalización en la elaboración de planos siguiendo estándares internacionales se convierte en un requisito indispensable para garantizar la interpretación correcta y evitar errores costosos durante la instalación.

La tipología de planos necesaria en un proyecto de automatización industrial es diversa y cada tipo cumple funciones específicas complementarias. Los planos de implantación muestran la distribución física exacta de todos los elementos en la planta industrial, incluyendo ubicación de armarios de control, sensores, actuadores, puestos de operación y rutas de cableado principal. Los esquemas eléctricos detallan las conexiones eléctricas y de control siguiendo normativas como IEC 60617, representando circuitos de potencia, circuitos de mando, protecciones eléctricas y sistemas de tierra. Los diagramas de flujo de procesos, utilizando notación como ANSI/ISA-5.1, esquematizan la secuencia lógica de operaciones y las interacciones entre diferentes etapas del proceso, estableciendo condiciones de transición y estados del sistema.

Figura 2: Ejemplo de conjunto de planos técnicos para un sistema de control secuencial, mostrando diagrama eléctrico normalizado, plano de distribución en planta y diagrama de flujo del proceso. Fuente: Archivo técnico proyecto industrial real (datos anonimizados) / Licencia: Uso educativo autorizado

Los planos de conexionado proporcionan información detallada del cableado entre dispositivos de campo y armarios de control, especificando tipos de cable, secciones, códigos de colores, identificadores de hilos y terminales de conexión. La estructura de todos los planos debe seguir estandarización rigurosa (UNE-EN 61082, IEC 61082), incluir simbología normalizada, leyendas descriptivas, referencias cruzadas entre documentos y estar correctamente numerados según un sistema de codificación unificado. Los requisitos fundamentales exigen exactitud dimensional, actualización inmediata ante cualquier modificación del diseño, legibilidad incluso en condiciones de trabajo difíciles y compatibilidad con sistemas CAD/CAE utilizados en la industria.

1.2.3 Cálculos técnicos: verificación cuantitativa y dimensionado

El apartado de cálculos técnicos representa la validación cuantitativa que justifica la idoneidad de los componentes seleccionados y las configuraciones propuestas, demostrando mediante fundamentos físico-matemáticos que el sistema cumplirá con todos los requisitos técnicos, funcionales y de seguridad bajo las condiciones operativas previstas. Su función principal es garantizar que cada elemento del sistema (sensores, actuadores, protecciones eléctricas, conductores, fuentes de alimentación, etc.) opera dentro de sus límites de especificación, proporcionando márgenes de seguridad adecuados y cumpliendo con normativas como el Reglamento Electrotécnico de Baja Tensión (REBT) y directivas de seguridad industrial. Este proceso de verificación mediante cálculos es especialmente crítico en sistemas de control para procesos secuenciales donde la fiabilidad y disponibilidad del sistema son parámetros clave de desempeño.

El contenido típico de este documento técnico incluye múltiples categorías de cálculos interrelacionados. Los cálculos de cargas eléctricas determinan las demandas de potencia de todos los consumidores del sistema, considerando factores de simultaneidad, factores de utilización y corrientes de arranque de motores. El dimensionado de protecciones eléctricas (interruptores automáticos, fusibles, relés térmicos) se realiza aplicando normas IEC 60947, verificando coordinación selectiva, capacidad de corte y protecciones contra cortocircuitos y sobrecargas. La verificación de capacidades de alimentación incluye análisis de caídas de tensión admisibles, cálculo de secciones de conductores según método de instalación y comprobación de capacidad de generadores o SAI si existen.

1.2.4 Pliegos de condiciones y presupuestos: marco contractual y económico

Los pliegos de condiciones establecen el marco contractual, técnico y de calidad que regula tanto los suministros de equipos como los trabajos de ingeniería, instalación y puesta en marcha asociados al sistema de control automatizado. Su función dual consiste en establecer las bases legales para la contratación de proveedores y servir como referencia objetiva para la aceptación final de los trabajos realizados. En el contexto actual de proyectos complejos con múltiples stakeholders, la precisión en la redacción de pliegos evita ambigüedades interpretativas que pueden derivar en disputas contractuales, retrasos en la ejecución o incumplimientos de especificaciones técnicas.

Estructuralmente, los pliegos se organizan en dos grandes bloques diferenciados pero complementarios. El pliego de condiciones técnicas detalla exhaustivamente las características mínimas exigibles a los equipos y materiales, normas de fabricación aplicables (ISO, IEC, UNE), procedimientos de ensayo y certificación requeridos, condiciones de entrega (embalaje, documentación acompañante, marcado CE), y protocolos de puesta en marcha y aceptación. El pliego de condiciones administrativas aborda aspectos legales y contractuales como plazos de ejecución, garantías contractuales, penalizaciones por incumplimiento, obligaciones de las partes, régimen de propiedad intelectual, confidencialidad y condiciones de pago. La redacción debe combinar precisión técnica con rigor jurídico, evitando cláusulas ambiguas y permitiendo la comparación objetiva entre diferentes ofertas de proveedores.

1.2.5 Manuales y protocolos: operación, mantenimiento y validación

Los manuales técnicos recopilan toda la información necesaria para la operación segura, el mantenimiento preventivo-correctivo y la gestión eficiente de los sistemas de control instalados a lo largo de todo su ciclo de vida útil. Desempeñan la función crítica de asegurar que el personal usuario final pueda utilizar el sistema de forma eficiente, productiva y segura, facilitando además las tareas de diagnóstico de averías, ajuste de parámetros y reparación de componentes. En la filosofía de mantenimiento 4.0, estos manuales evolucionan hacia formatos digitales interactivos integrados con sistemas CMMS (Computerized Maintenance Management Systems) y realidad aumentada para asistencia remota.

La tipología de manuales se especializa según su función específica dentro del ecosistema operativo. El manual de usuario contiene instrucciones detalladas para la operación diaria del sistema, procedimientos de arranque/parada normal, manejo de interfaces hombre-máquina (HMI), gestión de alarmas y operaciones de producción rutinarias. El manual de mantenimiento especifica operaciones periódicas de inspección, lubricación, ajuste, calibración, reemplazo programado de componentes y procedimientos de resolución de averías comunes, incluyendo diagramas de diagnóstico por síntomas y árboles de decisiones. El manual de seguridad identifica todos los riesgos asociados al sistema, establece medidas preventivas, procedimientos de trabajo seguro, equipos de protección individual requeridos y protocolos de actuación en situaciones de emergencia.
