1. Redacción de Manuales de Explotación y Conservación Preventiva
La entrega de una instalación eléctrica no culmina con el apriete del último borne ni con la firma del Certificado de Instalación (CIE). El Reglamento Electrotécnico para Baja Tensión (REBT) exige taxativamente la entrega al titular de unas instrucciones generales de uso y mantenimiento. Este documento es el puente vital entre la alta ingeniería de diseño y la explotación diaria por parte de personas sin formación técnica. Su redacción debe ser prístina, libre de jerga innecesaria, pero implacable en la declaración de los límites operativos para garantizar que la instalación no se degrade prematuramente por un uso temerario.
1. Pautas Generales de Uso Seguro para el Usuario No Cualificado
El primer bloque del manual de explotación se dirige al usuario lego (conocido normativamente como "persona no advertida" o BA1). Este apartado debe estipular de manera fehaciente los límites de carga simultánea. Por ejemplo, advertir explícitamente que la conexión en cadena de múltiples regletas (*daisy-chaining*) para alimentar estufas térmicas superará la intensidad admisible (I_z) de la toma de corriente, provocando el disparo térmico del PIA o, en el peor de los casos, la fusión del plástico.
Asimismo, es imperativo establecer la prohibición absoluta de manipulación. Se debe indicar claramente que la apertura de tapas protectoras, el acceso a las bornas y cualquier rearme de un disyuntor que haya saltado por cortocircuito (y que vuelve a saltar al intentar subirlo) es competencia exclusiva de personal con carnet de Instalador de Baja Tensión (IBT). En locales de pública concurrencia, se deben delimitar las distancias de seguridad frente a los cuadros eléctricos, evitando que se utilicen como zonas de almacenaje de materiales inflamables.
2. Rutinas Básicas de Inspección Visual de Cuadros Eléctricos
El mantenimiento preventivo no requiere instrumentación intrusiva en su fase inicial. El sentido de la vista y el olfato del operario de mantenimiento son las primeras líneas de defensa contra un conato de incendio eléctrico. La inspección visual debe pautarse con una periodicidad mínima (generalmente trimestral o semestral, dependiendo del ambiente industrial o comercial).
Durante esta rutina, sin necesidad de desconectar la tensión (siempre que se conserven los índices de protección IP2X mediante placas cubrebarnas), el técnico evalúa el estado del poliéster o chapa del cuadro buscando decoloraciones pardas u oscuras. Estas manchas son el síntoma inequívoco de un "punto caliente", provocado por una alta resistencia de contacto (generalmente por aflojamiento de un tornillo de borna debido a las vibraciones de la frecuencia de 50 Hz). También se comprueba la fijación mecánica de los componentes sobre el perfil omega (Carril DIN), asegurando que ningún disyuntor se ha desprendido, y se revisa la estanqueidad de los prensaestopas para prevenir la entrada de polvo conductor o humedad capilar.
3. Planes de Ensayo Periódico de Interruptores Diferenciales
El Interruptor Diferencial (RCD) es el único dispositivo electromecánico de la instalación cuya misión principal es salvar vidas humanas frente a la fibrilación ventricular por contactos indirectos. Sin embargo, su mecanismo interno consiste en un toroide magnético ultradimensionado y un delicado sistema de desenganche mecánico accionado por un muelle pretensado.

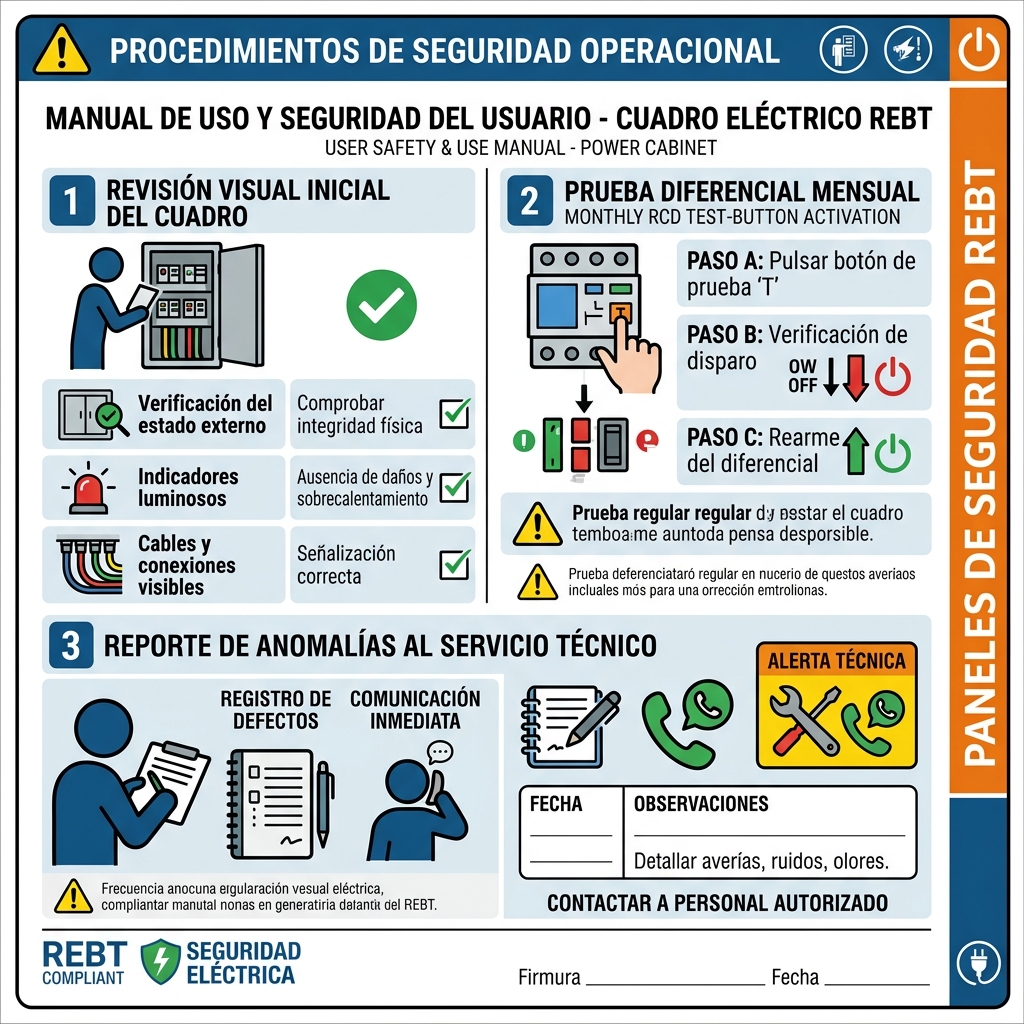

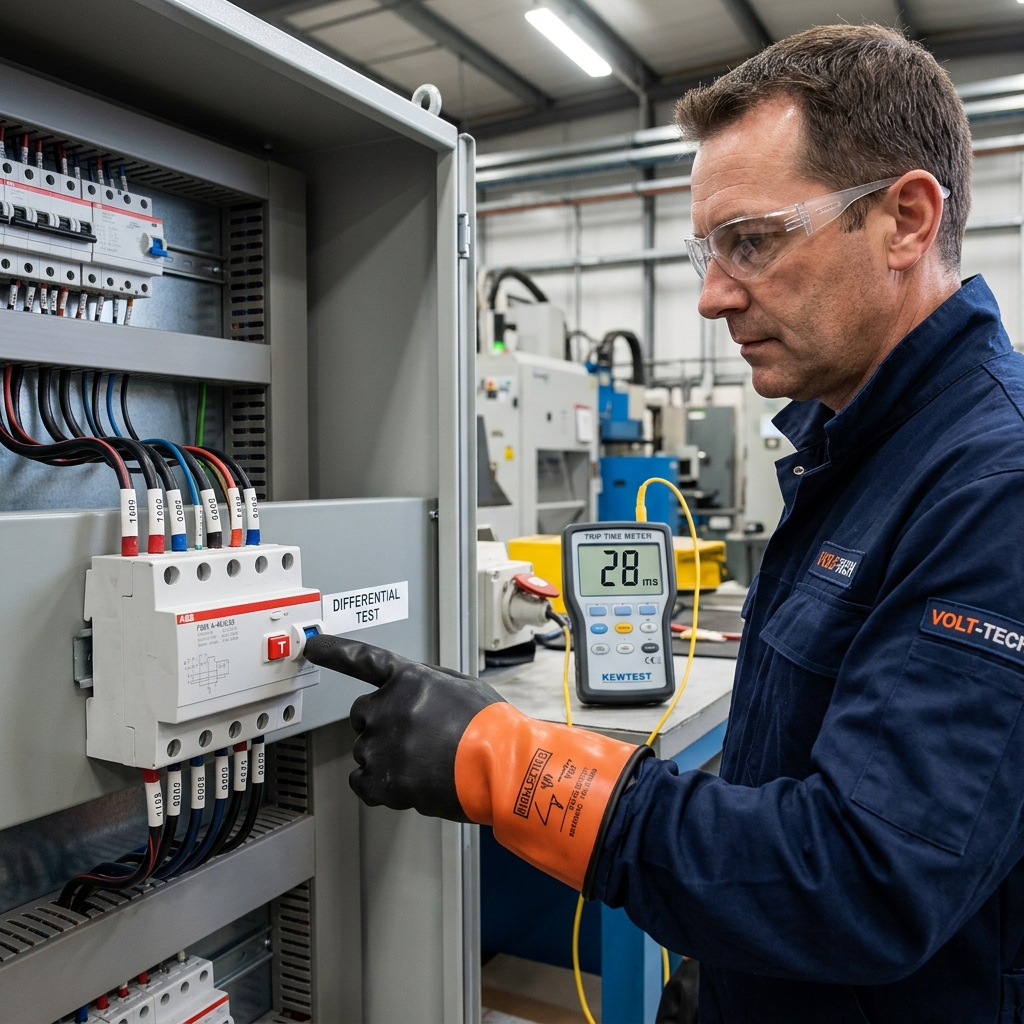

Con el paso de los meses, la inactividad, el polvo y la humedad pueden provocar el agarrotamiento mecánico de las levas del RCD. Por esta razón, todos los fabricantes de la norma UNE-EN 61008 incrustan un Botón de Test (T) en el frontal del equipo. Este botón, al ser presionado, simula artificialmente una fuga de corriente resistiva que puentea el toroide, provocando un desequilibrio y forzando el disparo mecánico del dispositivo. El manual de explotación debe exigir al titular (o a su responsable de mantenimiento) la pulsación manual de este botón con una frecuencia mensual. Si el diferencial no salta al instante, el dispositivo se considera defectuoso y debe aislarse y reemplazarse con carácter de urgencia extrema.
Complementariamente, durante las inspecciones OCA (Organismo de Control Autorizado) de carácter quinquenal o decenal, el ingeniero no se conforma con el botón de test. Inyecta físicamente una rampa de corriente de fuga con un comprobador multifunción. El RCD debe abrir el circuito en un tiempo estrictamente inferior a 300 ms (típicamente menos de 50 ms a corriente nominal de fuga, e.g., 30 mA), para garantizar que la descarga eléctrica no sea letal.
📖 Normativa: Fallo del Elemento Salvavidas
El fallo de disparo ante el botón 'Test' significa que el enclavamiento mecánico del diferencial está colapsado o soldado. Las luces siguen funcionando porque el circuito de potencia está cerrado, pero la protección contra contactos indirectos es nula. Si en este momento la resistencia del calentador eléctrico de agua de las duchas deriva una fase a la carcasa metálica, la corriente fluirá a través del agua y del cuerpo de cualquier usuario hacia tierra, provocando una electrocución letal irreversible, ya que el diferencial es incapaz de abrir el circuito. Este escenario exige el corte inmediato del suministro en la cabecera, la aplicación del protocolo LOTO y la sustitución incondicional del RCD. Ignorarlo constituye una negligencia técnica punible por la vía penal en caso de accidente.
Una de las rutinas de inspección visual busca deformaciones por calor. La correcta ventilación previene que los armarios alcancen temperaturas perjudiciales para los diferenciales. Accede al simulador y calcula el caudal natural de aire requerido para disipar el calor del armario antes de llegar a los 45^{°C.
