🎯 Objetivo de la Lección: Adquirir una comprensión profunda de la gramática visual de los esquemas eléctricos industriales, dominando la simbología estricta de la IEC 60617, el etiquetado de bornas y las reglas topológicas del trazado en planos técnicos.

1. Representación Normalizada de Esquemas Eléctricos en Baja Tensión

El lenguaje eléctrico no admite ambigüedades. A diferencia de un croquis a mano alzada, un esquema eléctrico industrial es un documento legal y técnico, estructurado bajo un código de símbolos universal que permite a cualquier electromecánico del mundo interpretar la lógica de una máquina sin conocer el idioma en el que fue diseñado. La representación normalizada constituye el mapa de carreteras para el montaje, el diagnóstico y la reparación; sin ella, rastrear una avería en un cuadro de 200 relés sería matemáticamente inviable.

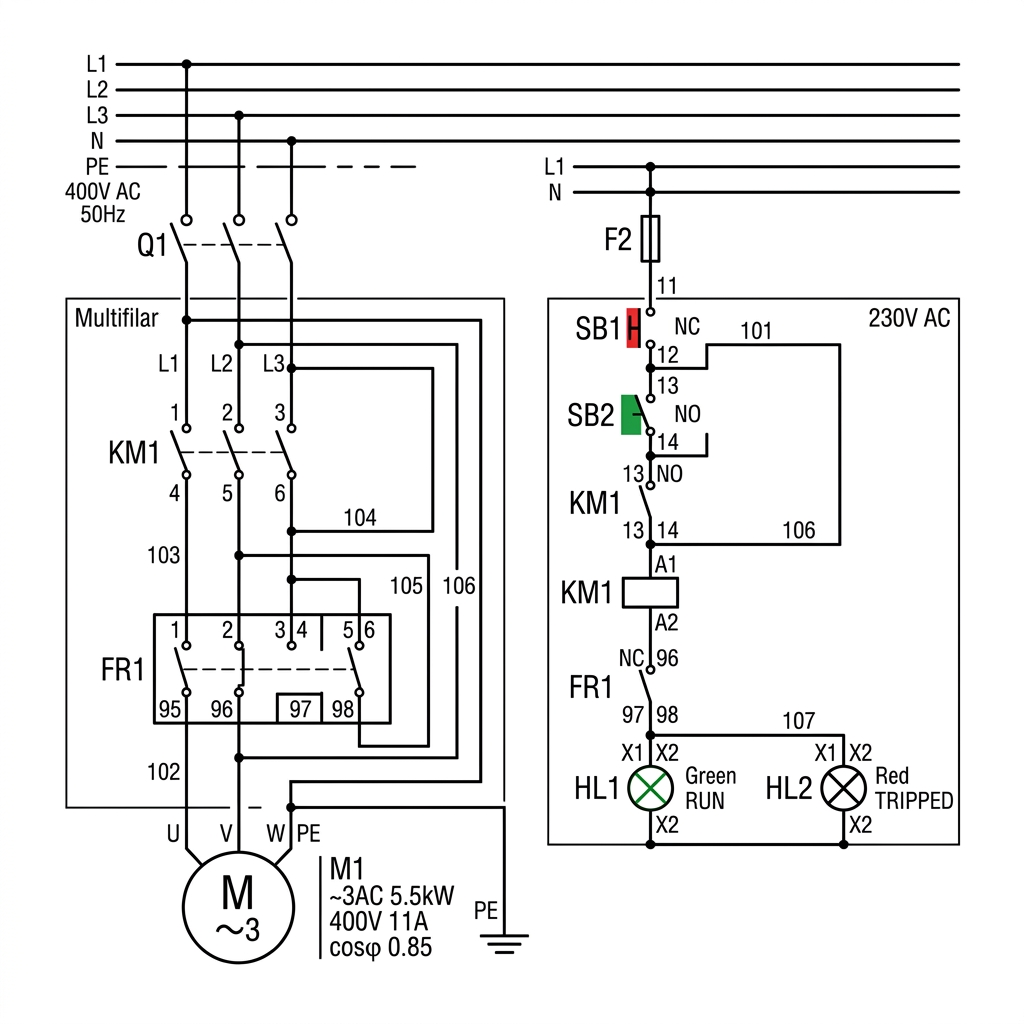

Esquema vectorial multifilar de arranque de motor trifásico, ilustrando contactor, relé térmico y simbología IEC 60617.
Figura 1: Representación vectorial de un esquema multifilar (circuito de potencia) para el arranque directo de un motor asíncrono, según el estándar IEC 60617. Nótense las denominaciones formales: KM1 (contactor), FR1 (relé térmico) y M1 (motor). Licencia: CC BY-SA 4.0

1. Simbología Gráfica de Fuerza, Protección y Maniobra (IEC 60617)

El estándar internacional IEC 60617 (equivalente a la EN 60617 y a la antigua UNE-EN 60617 en España) establece el diccionario visual de la electrotecnia. Cada familia de componentes obedece a reglas geométricas estrictas, diseñadas para transmitir su función física de un vistazo.

En el circuito de fuerza o potencia (representado con trazo grueso para los hilos de fase L1, L2, L3), los símbolos se dibujan invariablemente en su posición de "reposo" (es decir, desenergizados y sin accionamiento manual). Un disyuntor magnetotérmico (Q) se representa con la función de seccionamiento (una línea inclinada) sumada a un cuadrado que indica protección térmica (curvado) y magnética (recto). Un contactor trifásico (KM) se dibuja con tres contactos principales normalmente abiertos (NO), unidos por una línea punteada mecánica que indica que se mueven al unísono cuando su bobina (A1-A2) recibe tensión.

En el circuito de maniobra o control (trazo fino, alimentado a 24V DC o 230V AC), se esquematiza el cerebro lógico. Aquí vemos pulsadores (S), finales de carrera (SQ) y los contactos auxiliares (numerados 13-14 para NO, 21-22 para NC). La separación visual entre el circuito de fuerza y el de maniobra es la regla de oro del diseño eléctrico moderno, evitando que la complejidad analógica entorpezca el análisis lógico.

2. Estructuración y Rotulado de Bornas, Regleteros y Conexiones

La abstracción del plano debe materializarse en la realidad del cuadro eléctrico. Para lograr este salto de la geometría al hardware, se emplea la norma de estructuración referencial EN 81346-2, que define el rotulado exhaustivo de componentes y regleteros (clemas).

Los puntos de conexión de entrada y salida de un armario (donde se conectan los cables que van a los motores o a los sensores de campo) se denominan bornas y se agrupan en bloques llamados regleteros. En el plano, un regletero de potencia se etiqueta típicamente como X1, mientras que los de maniobra pueden ser X2 o X3. Cada borna individual dentro de X1 se numera secuencialmente (1, 2, 3, PE).

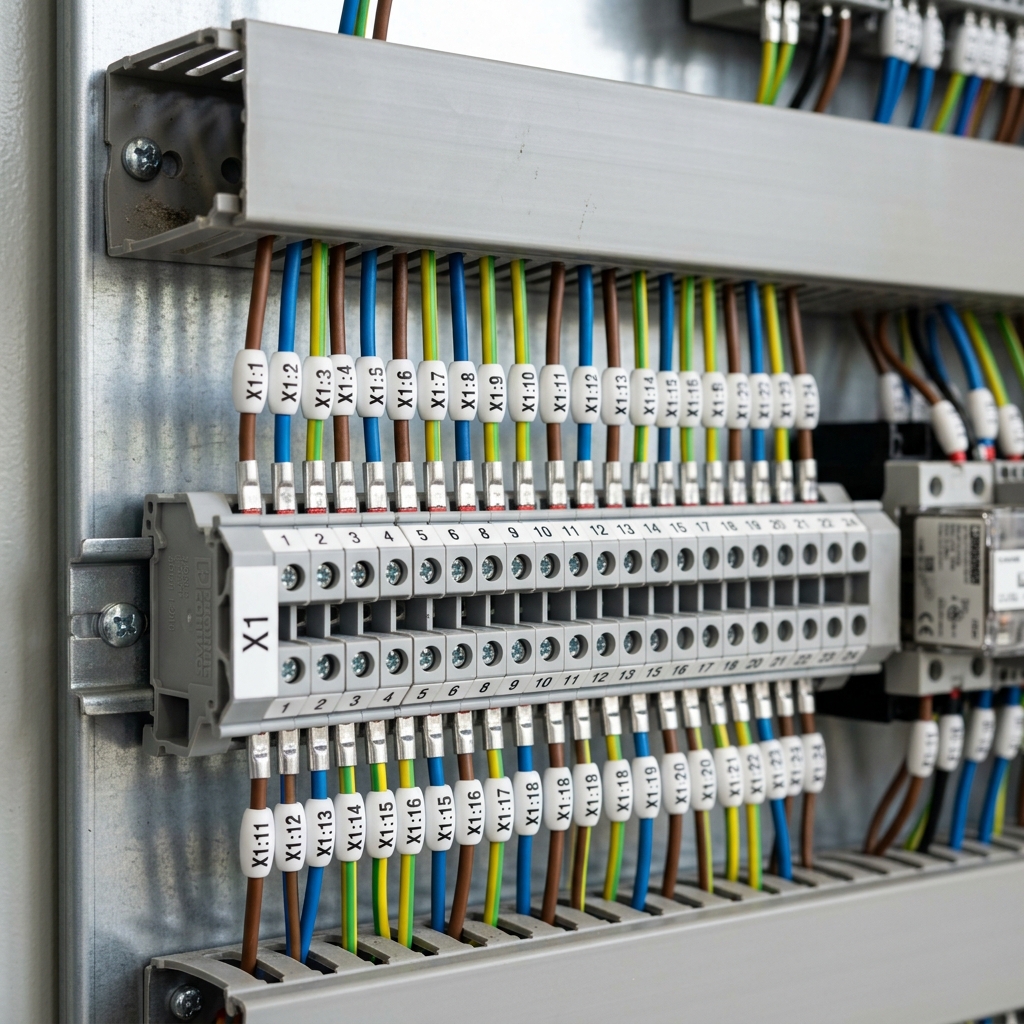

Primer plano fotorrealista de un regletero de bornas en un cuadro eléctrico, con cables crimpados, numerados y ordenados mediante canaletas ranuradas grises.

El rotulado no solo aplica al plástico del bornero; cada cable individual debe llevar una virola (puntera) prensada y un anillo o etiqueta termorretráctil con su número de equipotencial. Por ejemplo, el cable que une el terminal 14 del contactor KM1 con la borna 5 del regletero X2 deberá tener el mismo identificador alfanumérico en ambos extremos. Esta redundancia topológica permite al técnico verificar la continuidad con un multímetro de forma inmediata, sin tener que "tirar" del hilo físicamente a través de las canaletas ranuradas.

3. El Algoritmo de Trazado de Rutas Ortogonales (Manhattan Routing)

La estética de un esquema eléctrico no es una cuestión de belleza, sino de claridad cognitiva. Los programas modernos de diseño CAD eléctrico (como EPLAN, AutoCAD Electrical o el de código abierto QElectroTech) implementan reglas de dibujo automatizadas, la más importante de las cuales es el Manhattan Routing (Trazado Ortogonal).

Este algoritmo obliga a que todos los cables (líneas) se dibujen exclusivamente en ángulos rectos (90^° o 180^°). Están estrictamente prohibidas las líneas diagonales o curvas, ya que confunden al ojo al rastrear la señal. Además, el diseño debe minimizar los cruzamientos de líneas. Cuando dos hilos se cruzan sin conexión eléctrica, se dibujan simplemente perpendiculares; si existe una unión galvánica (empalme), se denota obligatoriamente con un nodo (un punto sólido negro \bullet). La omisión o colocación errónea de este punto negro es una de las causas más frecuentes de cortocircuitos durante el cableado de un cuadro mal interpretado.

🤖 HABLA CON LA IA: "Durante una guardia nocturna, observas un esquema de control impreso en papel térmico. Ves dos líneas que se cruzan formando una cruz perfecta (+), pero no hay ningún punto negro en la intersección. Un compañero insiste en que, al cruzarse, ambos cables comparten la fase de 24V. Según la norma de dibujo técnico IEC, ¿por qué conectar esos cables sería un error crítico de lectura de plano?"

📖 Normativa: Nodos de Conexión y Cruces

Bajo la gramática formal de la IEC 60617 y las convenciones de dibujo CAD electromecánico, un cruce ortogonal de dos líneas sin el punto de nodo sólido (\bullet) indica de forma irrefutable un cruzamiento sin contacto eléctrico (hilos superpuestos en el dibujo pero aislados en la realidad). Asumir que comparten tensión y empalmarlos físicamente en el armario (puenteo) provocaría la interconexión no deseada de dos circuitos lógicos distintos. Si uno de ellos era la fase directa y el otro el retorno de una bobina tras un pulsador de parada de emergencia, este puenteo anularía la protección de seguridad de la máquina, creando un riesgo de atrapamiento letal. Los nodos (\bullet) son la única declaración válida de conexión galvánica.

🔬 Laboratorio: Lógica de Autómata (PLC)

Todo esquema de maniobra de relés y contactores puede transponerse a código de programación para un PLC (lenguaje Ladder o de contactos). Experimenta con la lógica booleana y la activación de variables digitales en el módulo de PLC de nuestra SuperCalculadora V2.

⚡ Abrir Módulo de Lógica PLC en la Calculadora
📝 Autoevaluación Síncrona
1. Según IEC 60617, ¿en qué estado mecánico se dibujan siempre los símbolos de contactores o relés?
  • En reposo, sin tensión ni accionamiento manual.
  • Activados y con máxima carga de corriente.
  • Parcialmente cerrados indicando paso de voltaje.
2. En un diagrama ortogonal eléctrico, ¿qué significado tiene una intersección de líneas sin un punto negro sólido?
  • Cruce visual sin conexión eléctrica alguna.
  • Empalme de soldadura de muy baja resistencia.
  • Conexión directa en bornero X1 de potencia.
3. Bajo la EN 81346-2, ¿cómo se denomina habitualmente al conjunto estructurado de puntos de conexión de entrada/salida de un armario?
  • Regletero (usualmente etiquetado como X).
  • Disyuntor principal de cabecera térmica.
  • Canaleta de cableado ranurado industrial.
