🎯 Objetivo de la Lección: Adquirir la competencia analítica para estructurar y evaluar los informes técnicos avanzados del mantenimiento predictivo, incluyendo la termografía infrarroja, la distorsión armónica y los ensayos de rigidez dieléctrica, fundamentales para la prevención de averías críticas.

1. Redacción de formes Especiales en Mantenimientodustrial

La inspección visual y la Memoria Técnica de Diseño (MTD) constituyen la base legal y física de cualquier cuadro eléctrico. Sin embargo, en el entorno de la Industria 4.0, las averías no siempre avisan con chispazos o humaredas evidentes. Se gestan en el espectro infrarrojo o en la deformación matemática de la onda senoidal. Los informes especiales documentan las pruebas predictivas de alta tecnología, proporcionando un diagnóstico precoz que permite programar la reparación antes de que la máquina sufra un fallo catastrófico.

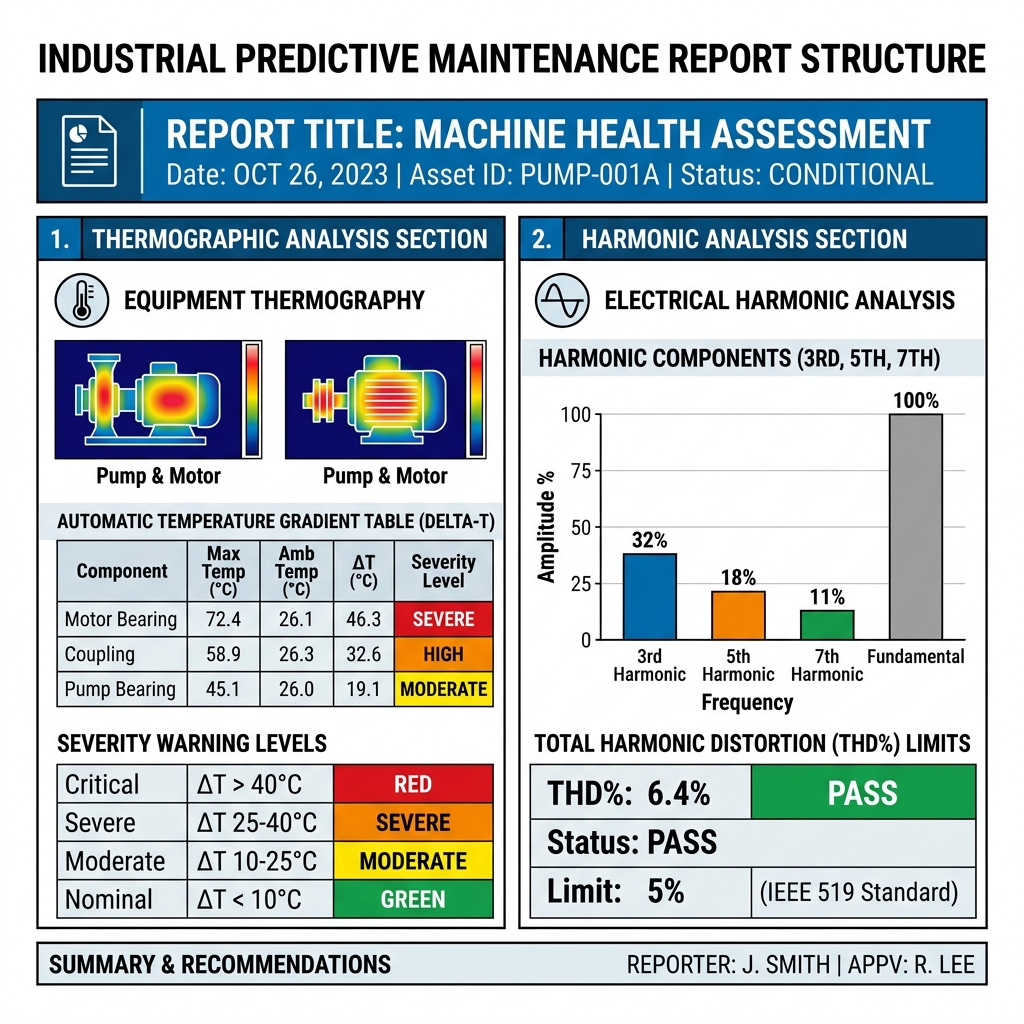

Diagrama vectorial de un informe de mantenimiento predictivo, dividido en dos secciones: Termografía (tabla de gradientes ΔT) y Análisis de Armónicos (gráfico de barras y THD%).
Figura 1: Estructura analítica de un Informe de Mantenimiento Predictivo. El documento integra los umbrales de criticidad térmica junto con el espectro de distorsión armónica. Licencia: CC BY-SA 4.0

1. Informes Termográficos para la Detección de Puntos Calientes

La termografía infrarroja es la técnica estrella del mantenimiento predictivo en baja y media tensión. Permite detectar de forma remota, segura y bajo carga los incrementos anormales de temperatura (puntos calientes) ocasionados por una alta resistencia de contacto, el desequilibrio de fases o la sobrecarga de un circuito. Para que un informe termográfico tenga validez técnica, debe cumplir una estructura metodológica rigurosa.

El informe debe documentar el coeficiente de emisividad (\epsilon) ajustado en la cámara. Cada material irradia energía térmica de forma diferente: el cobre desnudo oxidado tiene una emisividad de 0.65, el PVC de 0.92 y el acero pulido apenas 0.15. Un error en la configuración de la emisividad falsificará la lectura de temperatura por completo. Adicionalmente, el documento debe registrar la temperatura ambiente y de referencia (T_ref), calculando el **gradiente térmico (Δ T)** entre fases adyacentes o entre el componente y el aire.

La clasificación de no conformidades se tabula en función de la severidad del gradiente (Δ T):

  • Δ T < 5°C (Leve): Monitorización programada.
  • 5°C ≤ Δ T ≤ 15°C (Grave): Requiere la apertura de una Orden de Trabajo (OT) para reapriete dinamométrico en la próxima parada programada.
  • Δ T > 15°C (Crítica): Peligro inminente de incendio o arco eléctrico. Exige el corte de suministro inmediato y reparación urgente bajo consignación LOTO.

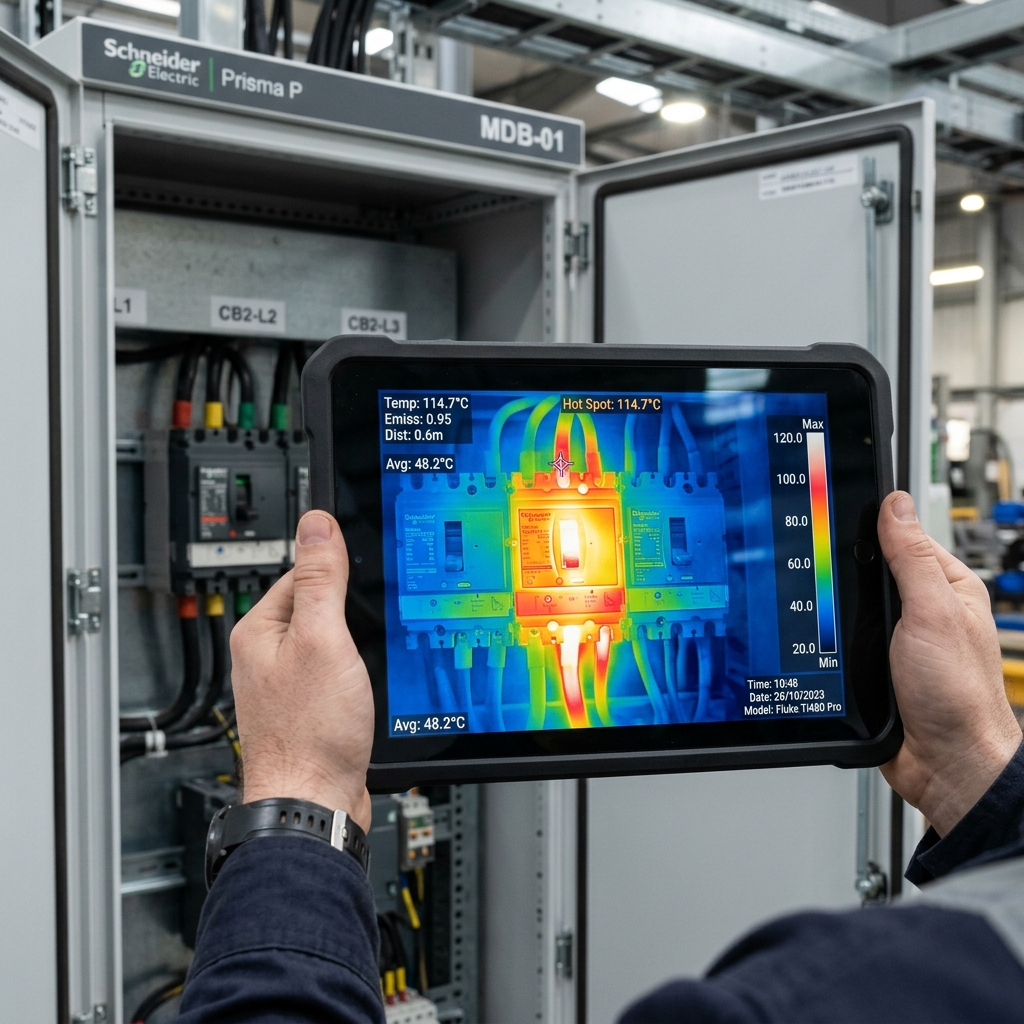

Termograma infrarrojo en una tableta que muestra un disyuntor trifásico dentro de un cuadro Prisma, con un punto caliente brillante en la borna central (L2).

2. Informes de Análisis de Armónicos y Calidad de Red (EMI)

La presencia masiva de electrónica de potencia (variadores de frecuencia, fuentes conmutadas, drivers LED) ha contaminado la red eléctrica. Estas cargas no lineales no absorben una corriente senoidal pura, sino que la deforman. El Informe de Calidad de Potencia aplica la transformada de Fourier para desglosar esa onda deformada en sus frecuencias componentes (armónicos).

El documento registrará la amplitud de cada armónico individual (típicamente el 3º a 150 Hz, el 5º a 250 Hz y el 7º a 350 Hz) y calculará la Distorsión Armónica Total (THD%). Según la norma UNE-EN 50160, si el THD(V) supera el 8%, la calidad de la onda es inaceptable y puede provocar fallos en las tarjetas lógicas de los autómatas. Físicamente, los armónicos de orden triple no se cancelan en un sistema trifásico equilibrado; se suman algebraicamente en el conductor de neutro. El informe deberá certificar la corriente del neutro (I_N) para advertir si esta supera la corriente de fase, lo que obligaría a sustituir el conductor de neutro por uno de mayor sección o instalar filtros activos.

3. Informes de Resistencia de Aislamiento y Rigidez Dieléctrica

El cobre envejece y los polímeros termoplásticos pierden sus propiedades aislantes por culpa del choque térmico, los rayos UV y, especialmente, la penetración de humedad. El acta de megado (resistencia de aislamiento) evalúa la salud dieléctrica de los conductores y devanados de motores inyectando una tensión de corriente continua (DC) elevada, típicamente de 500 V para circuitos de 230 V y 1000 V para redes de 400 V.

Dado que la lectura en Megaohmios (MΩ) varía exponencialmente con la temperatura y la humedad ambiental, el informe debe documentar las condiciones climáticas de la prueba. Para un diagnóstico profesional de grandes motores, no basta con una lectura puntual. El informe debe calcular el Índice de Polarización (PI) (relación entre la resistencia a los 10 minutos y al 1 minuto) y la Relación de Absorción Dieléctrica (DAR) (a los 60 y 30 segundos). Un índice PI inferior a 1.0 indica que el devanado ha absorbido humedad de forma crítica y requiere horneado y re-barnizado inmediato antes de que sufra un fallo a tierra catastrófico.

🤖 HABLA CON LA IA: "Durante una inspección predictiva en el CPT (Centro de Proceso de Datos), el analizador de redes marca un THD(I) de corriente del 45% y la cámara termográfica revela que el cable neutro (azul) está a 85 °C, mientras que las fases operan a 40 °C. Si el sistema trifásico está perversamente equilibrado (cada fase consume exactamente 60A), ¿por qué se está quemando el neutro y qué debe ordenar el informe?"

📖 Normativa: Acumulación de Armónicos Triplen

En un sistema trifásico ideal y linealmente equilibrado, la corriente de retorno por el neutro es cero (0 A) por cancelación vectorial a 120^°. Sin embargo, en un Centro de Datos lleno de servidores (cargas no lineales con puentes rectificadores de diodos), se inyectan masivamente armónicos de orden impar triple (tercer armónico, noveno armónico, etc.). Estas frecuencias homopolares están en fase entre sí, por lo que no se cancelan en el neutro, sino que se suman aritméticamente. La corriente del neutro puede llegar a ser hasta √3 veces mayor que la de fase. El informe de calidad debe dictaminar la instalación urgente de filtros activos de armónicos (AHF) y, si es viable, el refuerzo transversal de la sección del conductor neutro para mitigar el riesgo de incendio inmediato.

🔬 Laboratorio: Órdenes de Mantenimiento Predictivo

La detección de un Δ T de 18^°C en una termografía o un THD de voltaje superior al 8% requiere la emisión inmediata de un parte de trabajo formal. Utiliza el módulo de Gestión GMAO de la calculadora para asignar un ticket correctivo con protocolo LOTO.

🔧 Abrir Módulo de Gestión GMAO en la Calculadora
📝 Autoevaluación Síncrona
1. En un ensayo termográfico, ¿qué fallo denota un Δ T (gradiente de temperatura) superior a 15^°C entre fases contiguas?
  • Defecto crítico grave, con peligro inminente de arco.
  • Normalidad térmica por asimetría de la red.
  • Defecto leve, programado para próxima revisión anual.
2. En el análisis de armónicos, ¿cuál es el peligro principal de los armónicos de orden triple (tercer armónico) en redes trifásicas?
  • Se suman matemáticamente sobre el conductor neutro.
  • Provocan la caída neta del voltaje de línea.
  • Aceleran los relés electromagnéticos en los cuadros.
3. En el análisis de aislamiento dieléctrico (megado), ¿qué índice evalúa críticamente la absorción de humedad en los devanados?
  • El Índice de Polarización (PI) temporal.
  • El Factor de Potencia (coseno de phi).
  • La Distorsión Armónica Total (THD%).
