🎯 Objetivo de la Lección: Comprender la exigencia legal e interpretativa de la documentación técnica de una instalación eléctrica de baja tensión, desde la MTD que valida los cálculos, hasta los esquemas unifilares que mapean la topología del cuadro.

1. Documentación Técnica Reglamentaria en Instalaciones Eléctricas de Baja Tensión

La documentación de una instalación no es un mero trámite burocrático; es la carta de navegación y el gemelo digital sobre papel que garantiza la seguridad legal y física tanto del instalador como del usuario. Sin esta documentación, cualquier tarea de mantenimiento o reparación se convierte en ingeniería inversa ciega, aumentando exponencialmente el riesgo de accidentes y el Tiempo Medio de Reparación (MTTR). Según el REBT, toda instalación debe estar amparada por un corpus documental exacto y actualizado.

1. La Memoria Técnica de Diseño (MTD) y el Certificado de Instalación (CIE)

La Memoria Técnica de Diseño (MTD) es el documento redactado por el Instalador Autorizado para instalaciones que no requieren un Proyecto de Ingeniería (por ejemplo, viviendas comunes, pequeños garajes o locales de pública concurrencia de baja ocupación). En la MTD se vuelcan todos los cálculos justificativos: previsión de cargas, selección de la sección de los conductores, verificación de la caída de tensión máxima admisible (≤ 1.5% para alumbrado general) y el dimensionamiento de las protecciones termomagnéticas y diferenciales. El MTD culmina con la emisión del CIE (Certificado de Instalación Eléctrica o Boletín), el cual acredita ante la Administración de Industria que la instalación cumple íntegramente con las ITC-BT, permitiendo así el enganche de suministro con la compañía eléctrica.

Diagrama técnico vectorial que ilustra un esquema unifilar eléctrico estándar con sus símbolos normativos.

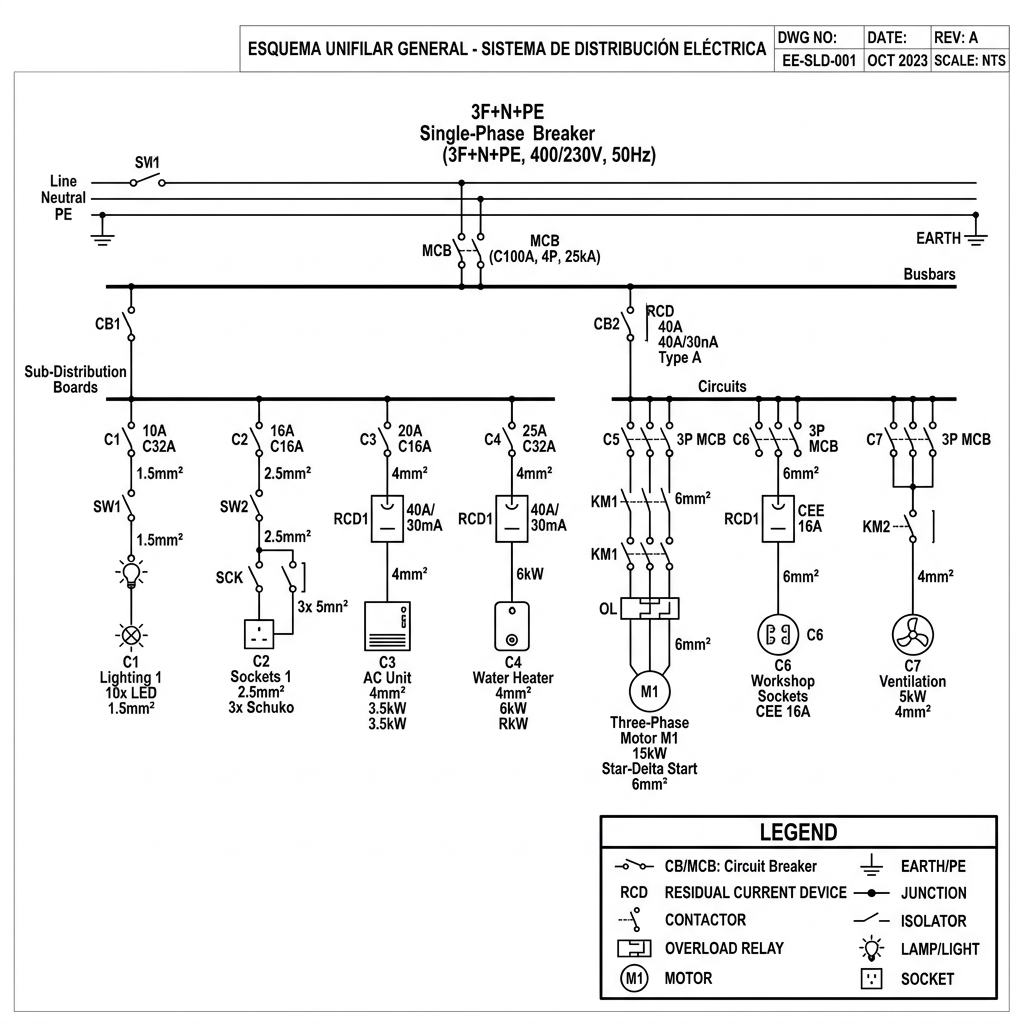

Figura 1: Representación vectorial de un esquema unifilar típico. Se observa la cabecera con el IGA, la derivación a protección diferencial y las salidas a magnetotérmicos de circuitos individuales. Licencia: CC BY-SA 4.0

2. Interpretación de Esquemas Eléctricos (Unifilares, Multifilares y Topográficos)

El lenguaje visual de la electricidad se divide en tres planos operativos fundamentales. El Esquema Unifilar es la abstracción máxima: representa todas las fases y el neutro de una línea con un solo trazo, cruzado por pequeñas líneas oblicuas que indican el número de conductores. Su propósito es visualizar la arquitectura y jerarquía del cuadro (quién alimenta a quién). El Esquema Multifilar, en cambio, despliega físicamente cada hilo y conexión; es el mapa que utiliza el operario de montaje para cablear la lógica de control, revelando enclavamientos de contactores y neutros compartidos. Finalmente, el Esquema Topográfico o de Planta proyecta la instalación arquitectónica real: muestra exactamente dónde se ubica cada mecanismo (enchufes, luminarias, cuadros) sobre el plano del edificio, indicando las canaletas y tubos protectores.

Técnico electromecánico revisando un esquema eléctrico impreso frente a un cuadro de control industrial abierto.

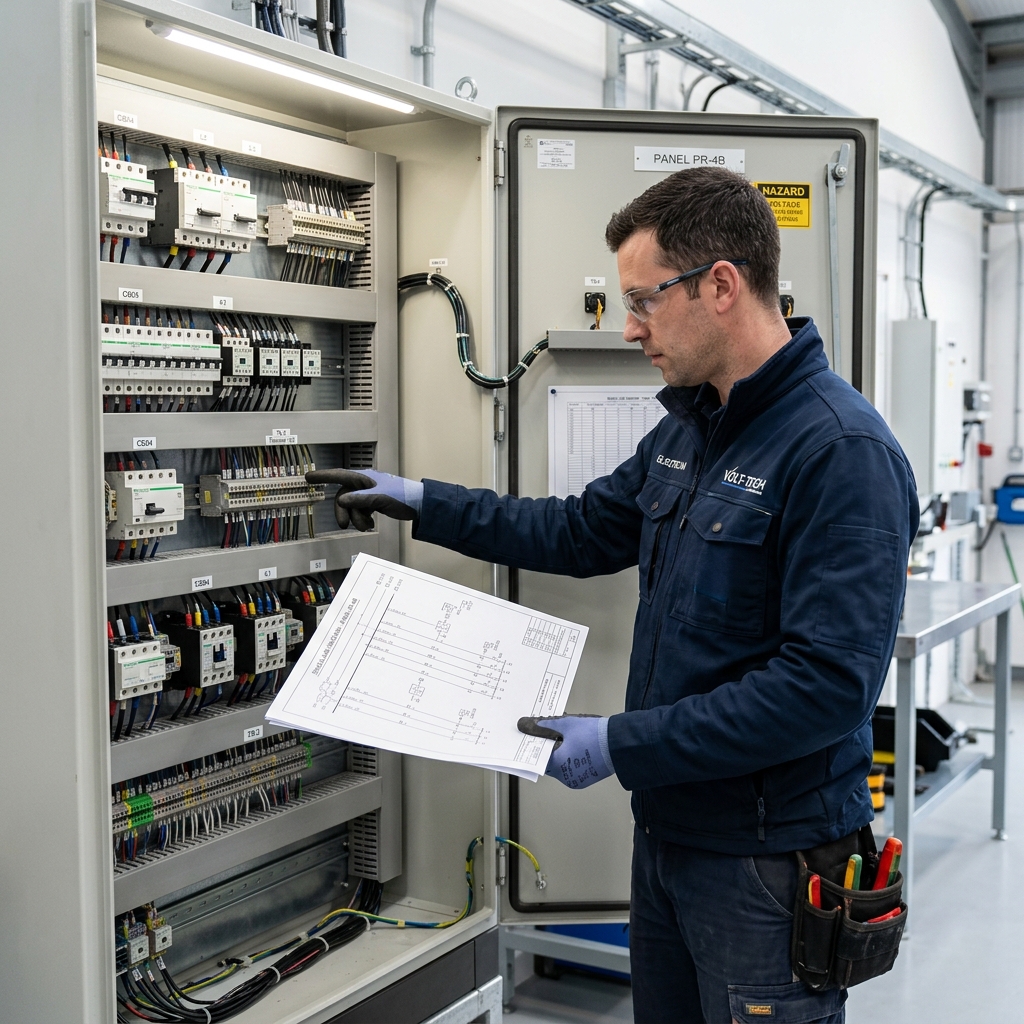

Figura 2: Operario de mantenimiento cotejando la topología real del cableado de un cuadro de distribución con el esquema unifilar actualizado del proyecto (As-Built).

3. Instrucciones Generales de Uso, Mantenimiento y Manuales de Fabricante

La ITC-BT-04 y el Código Técnico exigen la entrega de un manual de usuario al titular de la instalación. Este documento no es para ingenieros, sino para legos. Debe contener instrucciones precisas sobre qué hacer en caso de disparo de un diferencial (protocolo de rearme progresivo), los peligros de manipular el cuadro sin autorización y la frecuencia de las inspecciones. Adicionalmente, el técnico conserva los Manuales del Fabricante de dispositivos complejos (variadores de frecuencia, PLC, guardamotores), los cuales contienen las curvas de disparo, el par de apriete dinamométrico de los bornes y la información sobre diagnósticos de falla por códigos LED. Integrar esta información en el GMAO local es la piedra angular del mantenimiento predictivo y preventivo de Industria 4.0.

🤖 HABLA CON LA IA: "Durante una reparación en un polígono industrial, un técnico descubre que el esquema unifilar pegado en la puerta del cuadro indica un IGA de 40A, pero físicamente hay instalado un IGA de 63A y un cable de acometida de 10 mm². ¿Por qué esta discrepancia entre el documento ('As-Built') y la realidad física constituye una negligencia crítica?"

📖 Normativa: Concordancia As-Built

La discrepancia entre la documentación y la realidad física es una violación normativa grave. Un cable de cobre termoplástico de 10 mm² soporta habitualmente corrientes del orden de 40 a 46 A (según su método de instalación). El esquema unifilar protegía correctamente la línea con un disyuntor de 40 A. Sin embargo, al instalar físicamente un IGA de 63 A sin modificar el cable ni actualizar el documento, la línea queda desprotegida contra sobrecargas. En caso de una demanda de 55 A, el IGA no disparará, pero el cable superará su temperatura máxima admisible (70° C), derritiendo su aislamiento y provocando un conato de incendio. Todo cambio en el hardware debe estar respaldado por recálculos en la MTD.

🔬 Laboratorio de Cálculo Documental (MTD)

Valida tus cálculos de Memoria Técnica de Diseño en la calculadora. El módulo de previsión de cargas te permitirá asegurar que la intensidad de la LGA y la potencia de edificio son legalmente viables antes de emitir un Boletín.

📊 Abrir Módulo de Cargas (MTD) en la Calculadora
📝 Autoevaluación Síncrona
1. ¿Qué información principal detalla un Esquema Unifilar?
  • La arquitectura y jerarquía de protecciones en un solo trazo.
  • La ubicación exacta de las cajas de empalme en la pared.
  • El cableado interno de la maniobra de todos los contactores.
2. ¿Cuál es el propósito central de la Memoria Técnica de Diseño (MTD)?
  • Justificar con cálculos la seguridad legal y técnica de la instalación.
  • Explicar al usuario lego cómo encender las luces del garaje.
  • Reemplazar permanentemente a la figura del Ingeniero Proyectista.
3. ¿Qué representa un Esquema Topográfico?
  • La posición física de elementos sobre el plano de planta arquitectónico.
  • El mapa de voltajes en un circuito impreso de control automático.
  • Las curvas de disparo magnético de los disyuntores de cabecera.
