🎯 Objetivo de la Lección: Aplicar una metodología secuencial, segura e impecable (troubleshooting y LOTO) para reparar y reanudar el servicio de una instalación de control automatizado tras una avería crítica en componentes de potencia o maniobra.

1. Protocolos y Técnicas Avanzadas para la Reparación de Instalaciones Automatizadas

La sustitución de un elemento averiado en el interior de un armario de control de 400 V en carga es una operación de alta precisión que no admite errores metrológicos, descuidos de seguridad ni herramientas inadecuadas. No se trata simplemente de cambiar un contactor carbonizado por otro nuevo; se trata de restaurar la fiabilidad electromecánica de toda la celda. El técnico debe orquestar tres fases crudas: el aislamiento del fallo, el reemplazo físico asegurando la continuidad del devanado, y el test de rigidez dieléctrica para habilitar la planta nuevamente.

1. Diagnóstico Inicial y Metodología de Aislamiento de Averías

Todo procedimiento de reparación comienza con la inmovilización del daño. El técnico debe consultar inmediatamente el histórico del GMAO y observar físicamente la CPU del autómata (como el Siemens S7-1200 o un LOGO! 8). Si el LED de fallo del PLC parpadea en rojo, el protocolo exige enchufar el portátil y extraer el búfer de diagnóstico en TIA Portal antes de tocar ningún cable de potencia. Paralelamente, se procede a aislar físicamente la sección afectada mediante la apertura de la protección aguas arriba de la zona averiada (el IGA o el disyuntor motor afectado). El aislamiento previene que los posibles cortocircuitos francos aguas abajo re-alimenten el defecto.

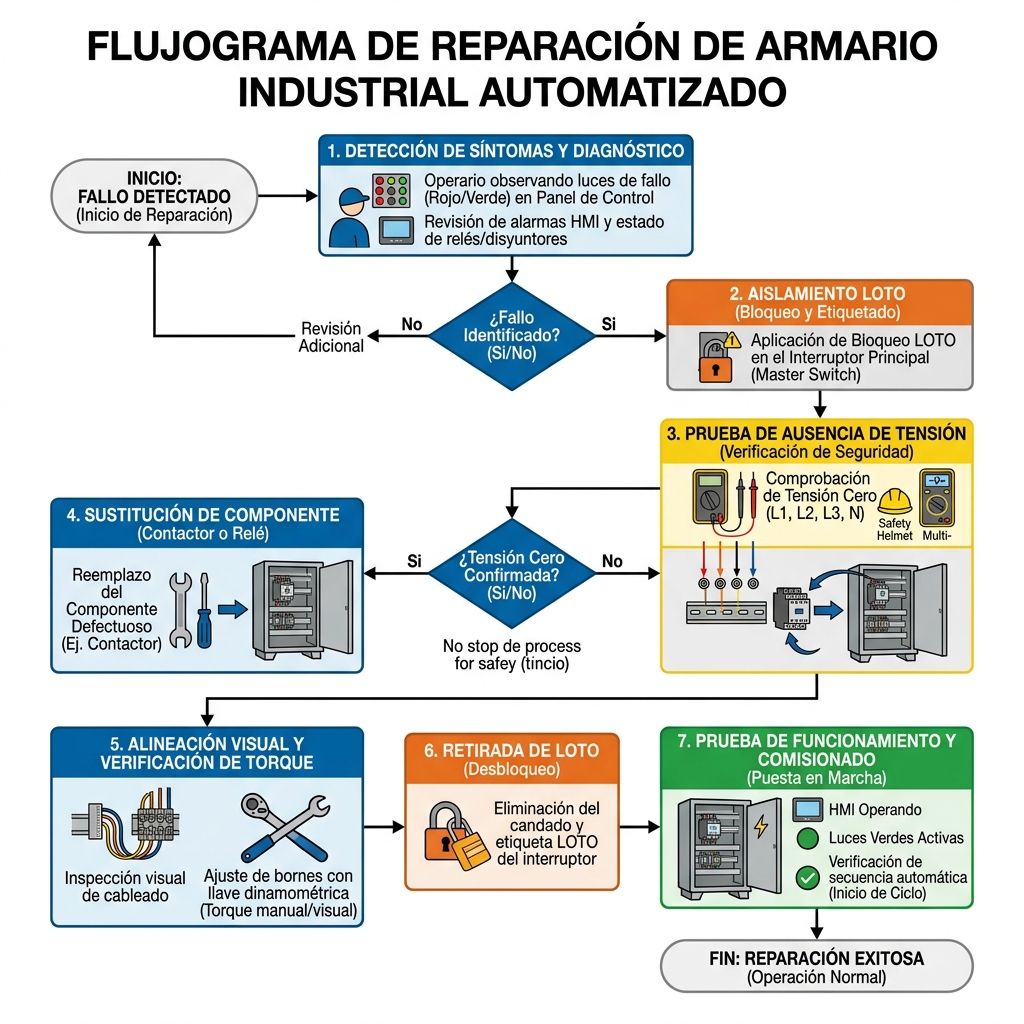

Diagrama vectorial de flujo de resolución de problemas técnicos, ilustrando el ciclo completo de reparación desde el síntoma hasta el test de puesta en marcha.
Figura 1: Flujograma normativo del ciclo de reparación de una avería eléctrica en un cuadro de automatización industrial, incluyendo protocolos de aislamiento LOTO. Licencia: CC BY-SA 4.0

2. Técnicas de Sustitución y Reparación de Componentes de Potencia y Control

Una vez aislada el área, se extrae el componente averiado. En caso de sustituir un contactor KM que sufre de rebotes o soldadura fría por un desgaste de los muelles internos, se procederá a desatornillar las fases de potencia y control. El montaje del nuevo contactor en el carril DIN debe ser perfectamente ortogonal para que los contactos móviles asienten simultáneamente; de lo contrario, el desequilibrio en las corrientes de fase (I_R, I_S, I_T) generaría un disparo magnético en cabecera o asimetrías térmicas. El apriete de las nuevas bornas no es manual: se exige el uso de un destornillador dinamométrico ajustado rígidamente al par nominal indicado por el fabricante (usualmente 1.2 a 2.5 Nm en contactores modulares). Un borne flojo genera un punto caliente letal, y un borne sobreapretado corta los hilos de cobre del conductor mermando la sección útil (efecto cizalla).

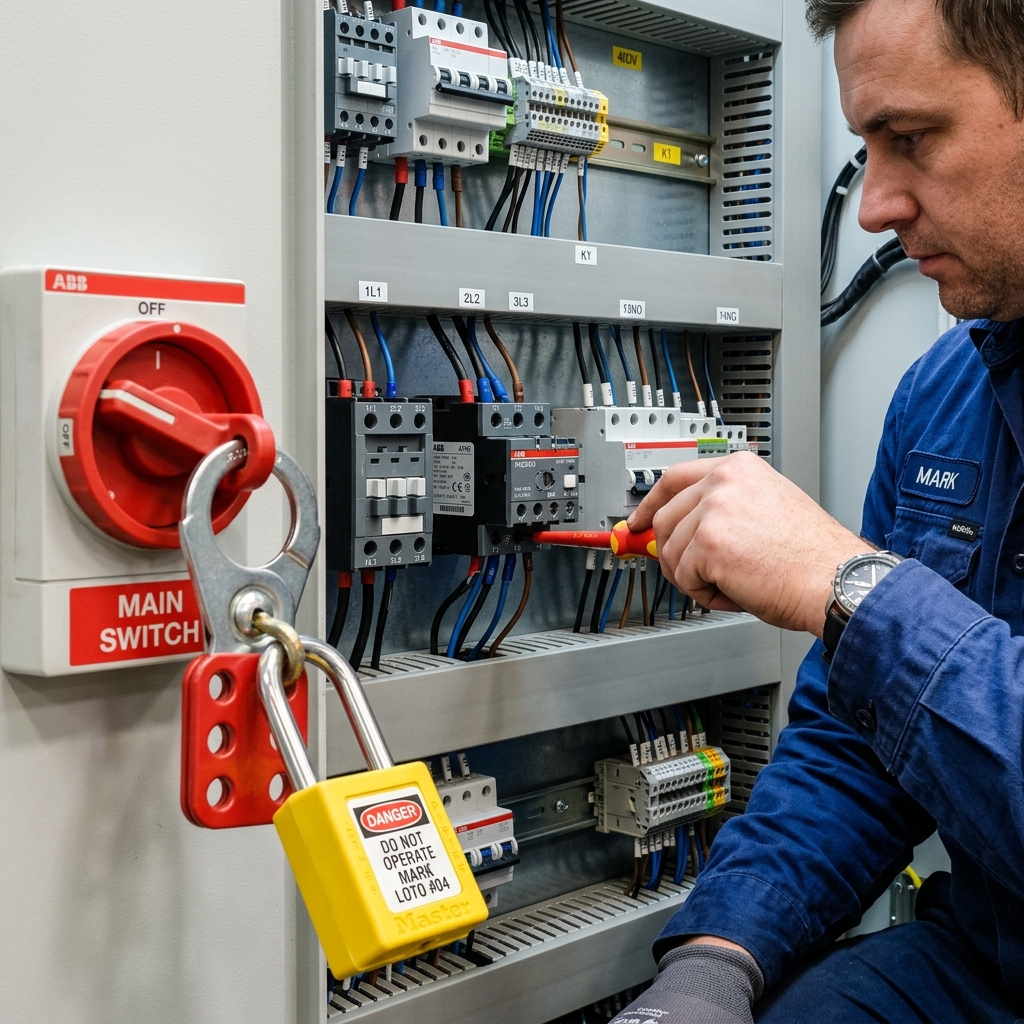

Fotografía nítida y profesional de un operario reparando un contactor y un relé térmico en un armario eléctrico, con un candado LOTO amarillo de seguridad visible.

Figura 2: Intervención técnica de Nivel 3. El operario utiliza destornilladores aislados de 1000V para apretar los conectores de un relé térmico tras una sustitución por cortocircuito. Observen el candado amarillo LOTO en el seccionador principal.

3. Ensayos Funcionales de Puesta en Servicio y Protocolos de Seguridad LOTO

La sustitución siempre se efectúa bajo el estricto cumplimiento de las 5 Reglas de Oro de la electricidad: desconexión, bloqueo LOTO (con candado personal inamovible), comprobación de ausencia de tensión (con multímetro True-RMS o detector de polos), puesta a tierra y señalización. Antes de retirar el candado y subir la palanca del interruptor maestro, el técnico aplica la batería de pruebas en frío. Utiliza un megóhmetro calibrado a 500 V en corriente continua para medir la Resistencia de Aislamiento entre los bornes de salida del contactor recién instalado y la barra de tierra del cuadro, certificando que el cortocircuito anterior no haya quemado o carbonizado la funda XLPE de los cables de potencia, la cual conduciría a una fuga letal en caso de re-conexión.

🤖 HABLA CON LA IA: "Durante una reparación nocturna, sustituyes un contactor KM principal de un motor trifásico. A la mañana siguiente, el responsable de producción se queja de que el cuadro desprende un fuerte olor a plástico fundido. Siendo el contactor nuevo y de la corriente In correcta, ¿qué grave negligencia metrológica durante la reparación es la causa más probable de este calentamiento?"

📖 Normativa: Reapriete Paramétrico Dinamométrico

La negligencia clásica es no haber utilizado un destornillador dinamométrico durante el reapriete de los conductores de potencia en los bornes del contactor. Un apriete manual "a sentimiento" deja holguras micrométricas, lo que disminuye drásticamente la superficie de contacto entre el cable de cobre y la borna. Esta reducción de sección transversal eleva exponencialmente la resistencia de contacto (R_c). Según la Ley de Joule (P = I² · R_c), una corriente nominal alta genera en ese punto defectuoso una enorme cantidad de calor que no se puede disipar, derritiendo la envolvente plástica del contactor y provocando un riesgo de incendio inminente antes incluso de que la avería alcance el umbral térmico del bimetal.

🔬 Laboratorio Práctico de Diagnóstico

La reparación no termina hasta que el GMAO registra la hora, el material consumido y las medidas en frío finales. Cierra tus OTs desde el simulador de gestión GMAO local para liberar la línea de producción.

🔧 Abrir Módulo de Gestión GMAO en la Calculadora
📝 Autoevaluación Síncrona
1. ¿Cuál es el primer paso obligatorio antes de reparar un fallo mecánico en el cuadro eléctrico?
  • Aplicar las 5 Reglas de Oro, aislar y bloquear el cuadro con candado LOTO.
  • Retirar directamente las carcasas plásticas de los contactores modulares afectados.
  • Engrasar generosamente los carriles DIN para deslizar mejor las piezas.
2. ¿Por qué es fundamental el uso de herramientas dinamométricas durante el montaje?
  • Evita falsos contactos térmicos y la rotura de los hilos de cobre.
  • Garantiza el correcto sentido de giro de la corriente en la red trifásica.
  • Mejora el brillo estético del panel tras cerrar la compuerta frontal.
3. ¿Para qué se utiliza el megóhmetro antes de realizar la re-conexión LOTO definitiva?
  • Para medir la resistencia de aislamiento de la línea y evitar fugas peligrosas.
  • Para ajustar el par magnético del disyuntor de fase en milisegundos.
  • Para comprobar la correcta velocidad de rotación en revoluciones.
