🎯 Objetivo de la Lección: Clarificar la frontera de responsabilidades en la pirámide de mantenimiento, diferenciando legal y técnicamente las atribuciones de los operarios de planta (Niveles 1 y 2) frente a los técnicos especialistas e ingenieros (Niveles 3, 4 y 5).

1. Clasificación Funcional de los Niveles de Mantenimiento

El estándar AFNOR (y su adaptación a la norma europea EN 13306) estratifica el mantenimiento industrial en 5 niveles de competencia. Esta clasificación no es caprichosa; responde a un imperativo legal de la ISO 9001 y del REBT. Asignar una tarea de Nivel 4 (como la reprogramación de las rampas de un variador o el cambio de un contactor de 200 A) a un operario de Nivel 1 no solo es una vulneración flagrante de la prevención de riesgos laborales (Ley 31/1995), sino que anula las garantías del fabricante y los seguros de responsabilidad civil de la planta en caso de siniestro.

1. Mantenimiento de Nivel 1 y Nivel 2: Conservación Sistemática y Ajustes Elementales

Los Niveles 1 y 2 abarcan el "Mantenimiento Autónomo" promovido por la filosofía TPM (Total Productive Maintenance). Estas tareas son ejecutadas in situ por el propio operario de la máquina o el técnico base. Se circunscriben a intervenciones que no requieren el desmontaje de las envolventes metálicas de seguridad ni la manipulación de partes activas peligrosas. Ejemplos clásicos: limpiezas con aspiración, purgas de condensados en calderines neumáticos, testeo mensual de interruptores diferenciales pulsando el botón "T", o reaprietes básicos de tornillería mecánica exterior. Para estas labores, la herramienta es genérica (llaves fijas, destornilladores estándar) y el riesgo eléctrico es mínimo (IPXXB garantizado).

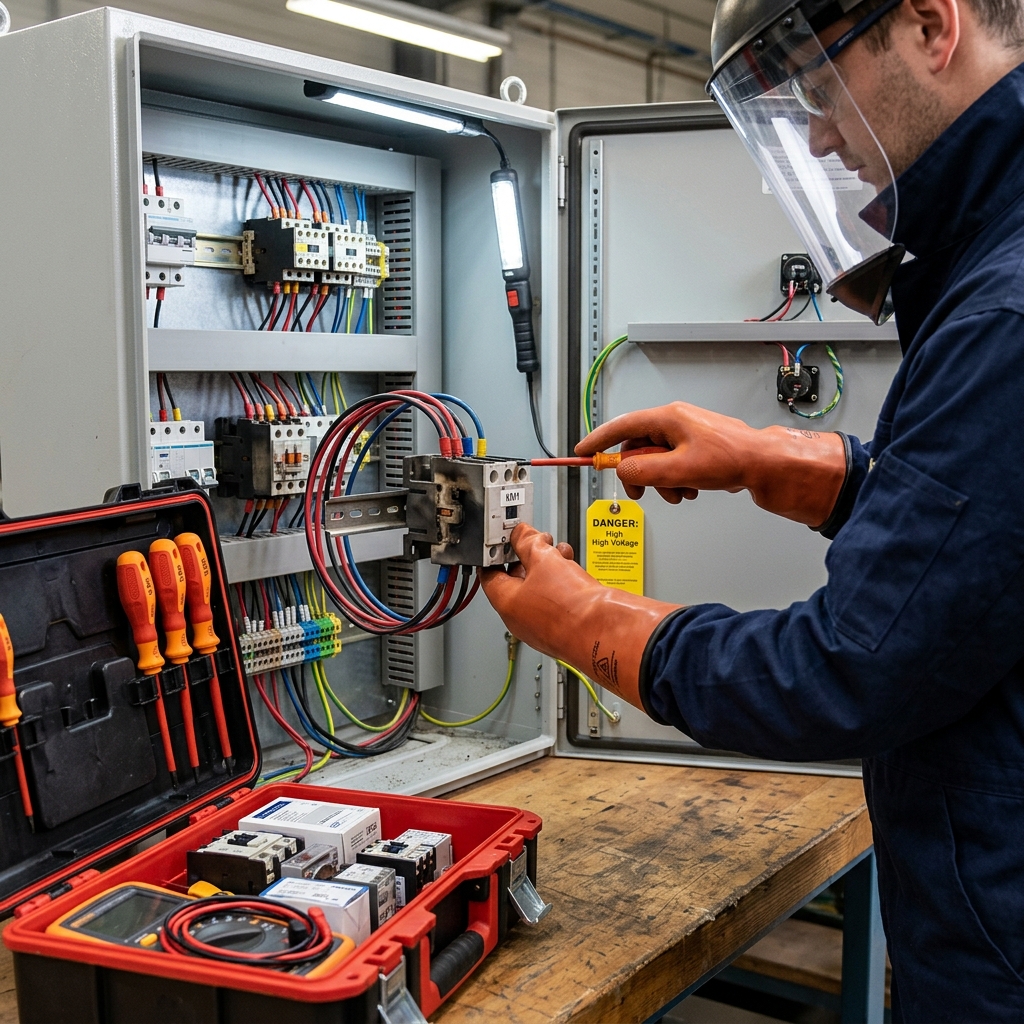

Intervención de mantenimiento correctivo de nivel 4: sustitución sistemática de contactor de potencia bajo consignación LOTO.
Figura 1: Intervención de mantenimiento correctivo de nivel 4: sustitución sistemática de contactor de potencia bajo consignación LOTO. Licencia: CC BY-SA 4.0

2. Mantenimiento de Nivel 3 y Nivel 4: Intervenciones Especializadas y Diagnóstico de Componentes

Cuando el fallo trasciende lo obvio, entramos en los Niveles 3 y 4. Aquí opera el técnico de mantenimiento especializado (con carnet IBTB o IBTE). Las intervenciones de Nivel 3 implican el diagnóstico preciso (Troubleshooting) de componentes defectuosos en el interior del cuadro eléctrico utilizando instrumentación avanzada: megóhmetros para ensayos de aislamiento, o pinzas amperimétricas True-RMS para verificar asimetrías de consumo en motores. El Nivel 4 eleva la apuesta a intervenciones correctivas de gran calado, como la sustitución directa de bloques funcionales dañados (un contactor KM fundido, un disyuntor descalibrado, o la tarjeta CPU de un PLC). Todas estas operaciones exigen la aplicación inexcusable de los protocolos LOTO (bloqueo y consignación de energías).

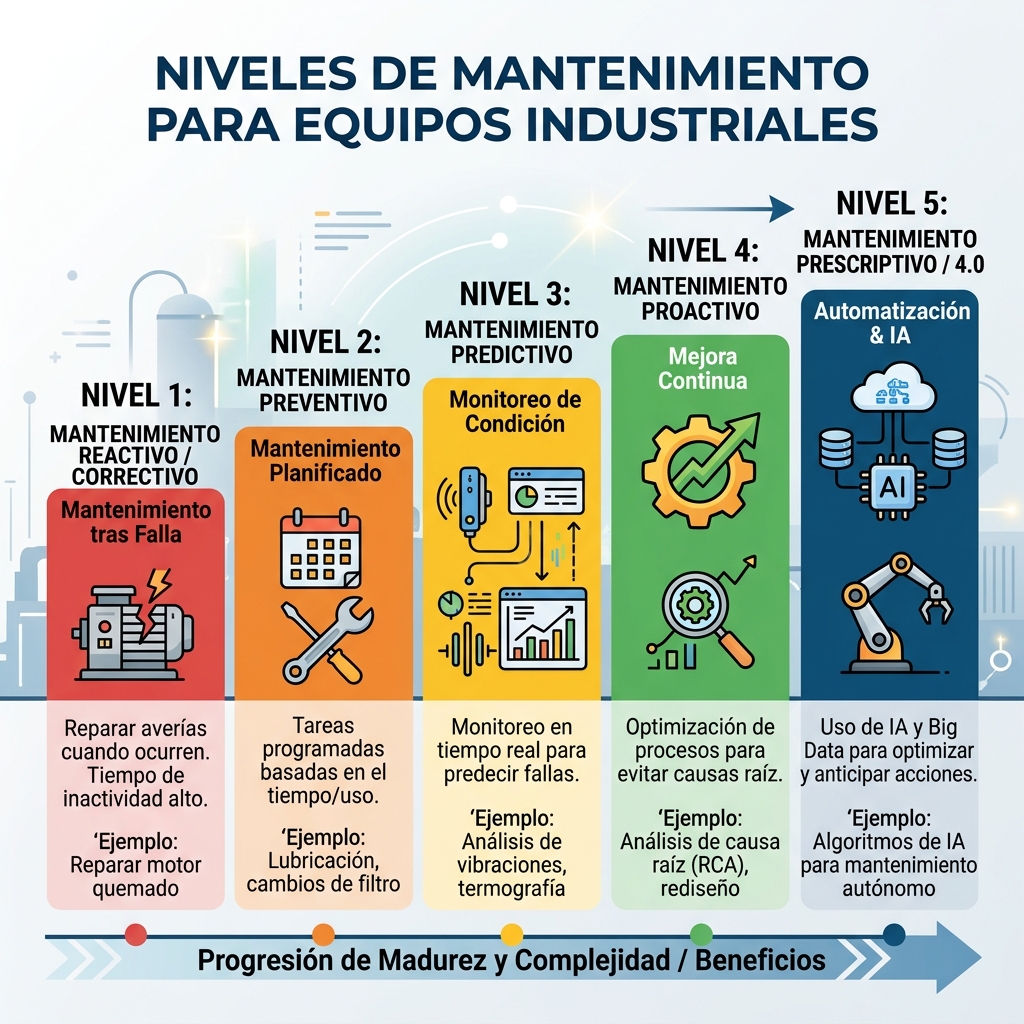

Diagrama técnico que detalla la pirámide y organigrama funcional de los 5 niveles de mantenimiento electromecánico.

Figura 2: Organigrama funcional normativo que representa la pirámide de los 5 niveles de mantenimiento electromecánico, escalando en complejidad y especialización.

3. Mantenimiento de Nivel 5: Gran Revisión, Renovación y Certificación Externa

El ápice de la pirámide es el Nivel 5. Estas intervenciones rebasan la capacidad logística e ingenieril del departamento de mantenimiento interno de la fábrica. Implican operaciones de "Gran Revisión" (Retrofit), reconstrucción total de máquinas, modificaciones estructurales de los embarrados de cobre de los armarios generales, o la recalibración metrológica de los equipos de medida. Estas labores se externalizan a los propios fabricantes del hardware o a laboratorios acreditados (ENAC). Del mismo modo, las auditorías reglamentarias para certificar la seguridad y extender nuevos boletines o actas de fin de obra recaen en Organismos de Control Autorizados (OCA) y en el Director de Obra.

🤖 HABLA CON LA IA: "En tu empresa, un operario de línea (Nivel 1) te reporta que el motor de la cinta extractora se para por sobrecalentamiento. Él mismo ha abierto el cuadro eléctrico y, usando un destornillador normal, ha girado el potenciómetro del relé térmico de 12 A a 18 A para 'que no salte y la fábrica no pare'. ¿Qué niveles de mantenimiento y normas se han vulnerado?"

📖 Normativa: Invasión Temeraria de Atribuciones

El operario ha cometido una infracción temeraria muy grave. Ha invadido un Mantenimiento de Nivel 3/4 abriendo un cuadro eléctrico (violando el IP2X de protección contra contactos directos), usando herramienta no aislada (destornillador normal a 400 V) y alterando un parámetro crítico de protección térmica. Subir el relé de 12 A a 18 A sin medir la carga real del motor con una pinza amperimétrica (diagnóstico de Nivel 3) garantiza la fusión inminente del devanado estatórico del motor, con riesgo severo de incendio. Debe aplicarse LOTO inmediatamente, recertificar el aislamiento del motor y reajustar el relé a su intensidad nominal original de placa.

🔬 Laboratorio Práctico de Documentación

Accede al Módulo de Motores para comprender por qué el ajuste preciso del Relé Térmico (labor de Nivel 3/4) es la frontera vital que protege las instalaciones frente a sobrecargas y destrucción de los aislamientos.

⚙️ Abrir Módulo de Motores en la Calculadora
📝 Autoevaluación Síncrona
1. ¿Qué tipo de tareas define al Mantenimiento de Nivel 1 y 2?
  • Limpieza, reaprietes elementales y testeo de diferenciales.
  • Sustitución en caliente de relés de potencia principales.
  • Rediseño del software del PLC para añadir nuevas funciones.
2. ¿Quién debe sustituir un contactor quemado en el cuadro eléctrico?
  • Un técnico especialista (Nivel 4) aplicando el protocolo LOTO.
  • El operario de producción (Nivel 1) si dispone de la pieza.
  • El responsable de compras externalizando el recambio a un OCA.
3. ¿Qué caracteriza a una intervención de Mantenimiento de Nivel 5?
  • Requiere al propio fabricante, reformas totales o laboratorios OCA.
  • Son las inspecciones visuales diarias antes del inicio de turno.
  • Consiste en purgar el calderín del compresor del taller semanalmente.
