🎯 Objetivo de la Lección: Comprender las responsabilidades y rutinas de conservación propias del mantenimiento de primer nivel, dominando la inspección preventiva sensorial y el testeo funcional, siempre con un escrupuloso registro de datos en el GMAO.

1. El Rol del Operario en el Mantenimiento de Primer Nivel

La pirámide del mantenimiento industrial se estructura en niveles según su complejidad técnica y el grado de intervención. El mantenimiento de primer nivel es la base fundamental. No consiste en destripar un PLC o reprogramar el firmware de un variador, sino en ejecutar operaciones metódicas de limpieza, ajuste, inspección y reporte. Es la primera línea de defensa contra la entropía técnica. El operario de primer nivel actúa como el "médico de cabecera" de la instalación: su objetivo es detectar síntomas incipientes (ruidos, olores, vibraciones) antes de que evolucionen hacia un fallo crítico catastrófico (avería bloqueante).

1. Concepto, Frecuencia y Alcance del Mantenimiento de Primer Nivel

Las tareas de primer nivel se rigen por rutinas preestablecidas y alta frecuencia (diaria, semanal, mensual). Dentro del alcance normativo destacan: operaciones de limpieza de cuadros mediante aspiración (prohibido el soplado con aire a presión porque incrusta partículas en los relés), reaprietes preventivos de bornas auxiliares de control, cambio de filtros de los ventiladores extractores del cuadro para evitar colapsos térmicos, y la ejecución sagrada de la prueba mensual del botón de test de los interruptores diferenciales para garantizar mecánicamente el libre recorrido del resorte interno frente a agarrotamientos por polvo ambiental.

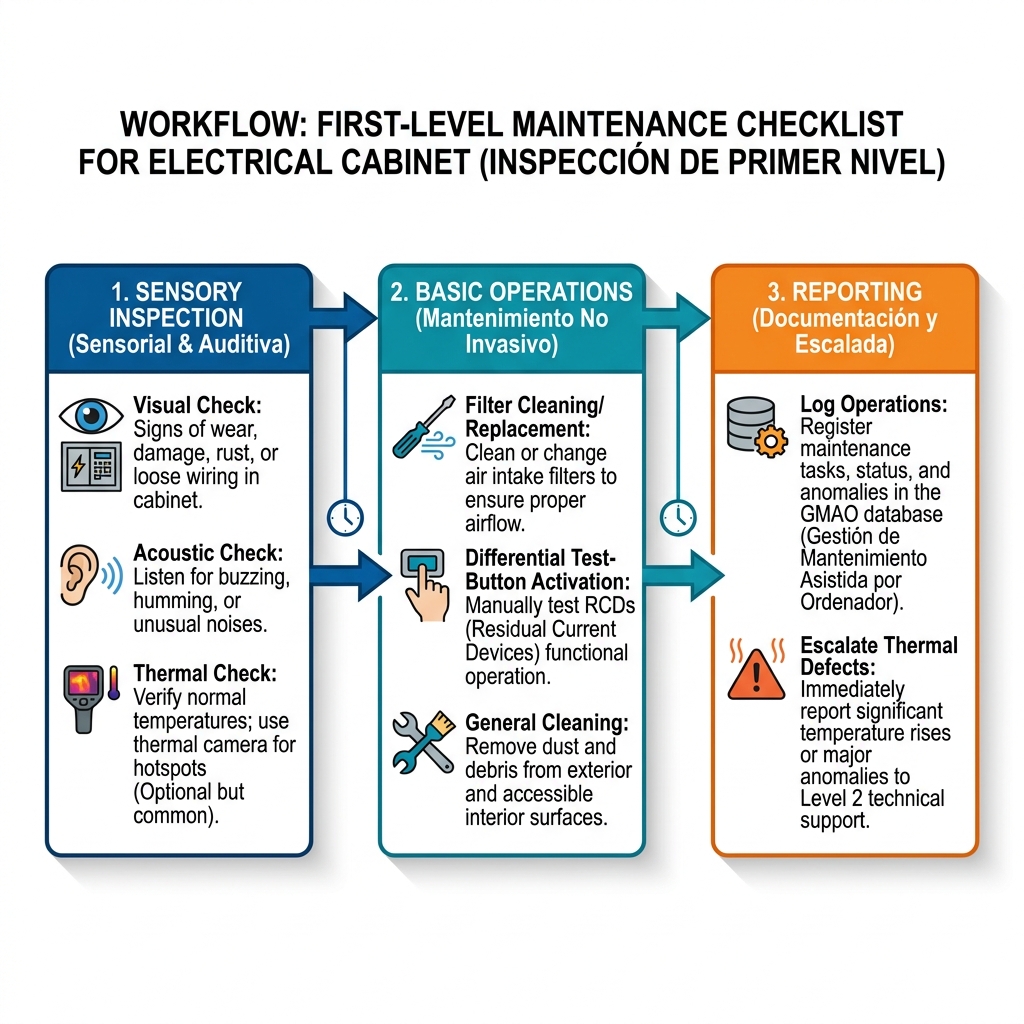

Flujograma procedimental de las operaciones de inspección y conservación sistemática de primer nivel en armarios de control.
Figura 1: Flujograma procedimental de las operaciones de inspección y conservación sistemática de primer nivel en armarios de control. Licencia: CC BY-SA 4.0

2. Técnicas de Inspección Visual y Termográfica de Cuadros de Control

El operario está entrenado para la "inspección sensorial". Esto abarca el oído (detectando ruidos armónicos o zumbidos anómalos de vibración magnética en las bobinas de contactores de 400 V), el olfato (olor característico al ozono o barniz recalentado de los devanados), y sobre todo, la vista, potenciada tecnológicamente. La termografía infrarroja básica es hoy esencial en el primer nivel. El técnico escanea los puentes de cobre y los bornes de potencia. Un borne que presente una decoloración violácea por fatiga térmica o que marque una delta de temperatura (Δ T) anómala respecto al resto de fases, revela un falso contacto (alta resistencia de transición). Si no se subsana, el calentamiento provocado por el efecto Joule (I² · R · t) calcinará el componente, provocando un incendio.

Operario realizando una termografía infrarroja preventiva para cazar puntos calientes en bornas.

Figura 2: Operario ejecutando un escaneo termográfico de mantenimiento de primer nivel para detectar puntos calientes (hotspots) en el aparellaje de potencia, previniendo fallos críticos.

3. Protocolo de Registro en el Historial del Activo (GMAO)

Bajo la Doctrina TQA, "lo que no está registrado, no existe". La culminación de cualquier ruta de primer nivel es la documentación de la anomalía en el sistema GMAO. Registrar, por ejemplo, que el Megger reportó un nivel de aislamiento de 200 MΩ el mes pasado y hoy marca sólo 50 MΩ, permite a la ingeniería de mantenimiento programar una parada correctiva antes del cortocircuito franco. Asimismo, el operario de primer nivel tiene la responsabilidad de saber cuándo una incidencia sobrepasa sus atribuciones (por ejemplo, detectar un fallo en la tarjeta de potencia de un variador) y escalar inmediatamente el problema, abriendo una Orden de Trabajo (OT) para técnicos especializados de segundo o tercer nivel.

🤖 HABLA CON LA IA: "Durante la inspección de primer nivel semanal en un entorno con polvo (fábrica de piensos), decides limpiar el interior del armario eléctrico de potencia utilizando una pistola de aire comprimido a 6 bares, porque consideras que es más rápido que el aspirador. ¿Esta práctica se considera un mantenimiento preventivo de alta calidad (TQA)?"

📖 Normativa: Limpieza de Equipos de Baja Tensión

Absolutamente no. Es una negligencia grave operativa. El aire a presión dispersará el polvo conductor y lo incrustará violentamente en los espacios de conmutación de los contactores, relés auxiliares y componentes electrónicos, provocando micro-cortocircuitos o bloqueos mecánicos en la armadura móvil de los contactores. El estándar TQA de limpieza de cuadros en tensión o sin tensión de primer nivel exige aspiración (presión negativa) y pinceles antiestáticos, garantizando la extracción física del residuo hacia el exterior del sistema.

🔬 Laboratorio Práctico de Documentación

Accede al Sistema GMAO para interactuar con la generación de reportes y aprender a convertir una lectura térmica anómala descubierta en el primer nivel, en una Orden de Trabajo Correctiva programada.

🔧 Abrir Módulo de Gestión GMAO en la Calculadora
📝 Autoevaluación Síncrona
1. ¿Qué operación es típica del mantenimiento de primer nivel eléctrico?
  • Ejecutar la prueba mensual del botón test diferencial.
  • Reprogramar parámetros de inyección del variador de red.
  • Rediseñar el esquema unifilar firmando el nuevo boletín.
2. ¿Por qué NO se debe soplar con aire a presión un cuadro eléctrico?
  • Incrusta partículas de polvo en los contactos y relés.
  • Genera un consumo neumático no registrado en factura.
  • Enfría rápidamente los cables provocando choque térmico.
3. ¿Qué síntoma crítico delata la cámara termográfica en una borna?
  • Un calentamiento por falso contacto que genera efecto Joule.
  • Una bajada de temperatura que indica exceso de aislamiento.
  • Un campo magnético parásito producido por redes WIFI.
