🎯 Objetivo de la Lección: Detallar las operaciones sistemáticas y el procedimiento de ejecución que componen el mantenimiento de primer nivel, enfatizando la prohibición del soplado neumático directo y el papel del registro de datos.

1. Operaciones y Tareas Clave del Mantenimiento de Primer Nivel

El Mantenimiento de Primer Nivel (Mantenimiento Autónomo en la filosofía Kaizen) no busca reparar equipos quemados, sino garantizar que el entorno operativo retrase al máximo el fallo de los componentes por degradación natural. Las operaciones están estandarizadas, no requieren abrir los escudos metálicos (chapas de policarbonato IP2X) y se basan en una inspección y conservación sistémica de la envolvente y los interfaces externos del cuadro. El éxito de este nivel depende de la disciplina del operario para ejecutar la ruta programada, sin saltarse puntos críticos bajo el pretexto de que "la máquina está funcionando bien".

1. Inspección Sensorial, Limpieza Externa y Lubricación de Envolventes

La inspección sensorial es un procedimiento formal: 1. Vista: Buscar pilotos fundidos, decoloraciones en bornas de entrada (síntoma de temperatura), acumulación de hollín o alineaciones irregulares en los seccionadores. 2. Oído: Detectar zumbidos graves intermitentes, típicos del núcleo magnético de un contactor cuya espira de sombra está fisurada. 3. Olfato: Percibir el inconfundible olor a baquelita caliente o aislamiento plástico degradado por arco voltaico. En cuanto a la limpieza, el polvo se retirará siempre mediante cepillado suave y aspiración (presión negativa). Queda terminantemente prohibido el soplado directo con aire comprimido, ya que este suele contener trazas de agua condensada que destruirán la electrónica (PLCs y variadores) alojada en el interior. Por último, la lubricación se restringe a las bisagras y herrajes mecánicos de los armarios Prisma, nunca al aparellaje de maniobra.

Diagrama funcional de operaciones sistemáticas del plan de mantenimiento preventivo de primer nivel.

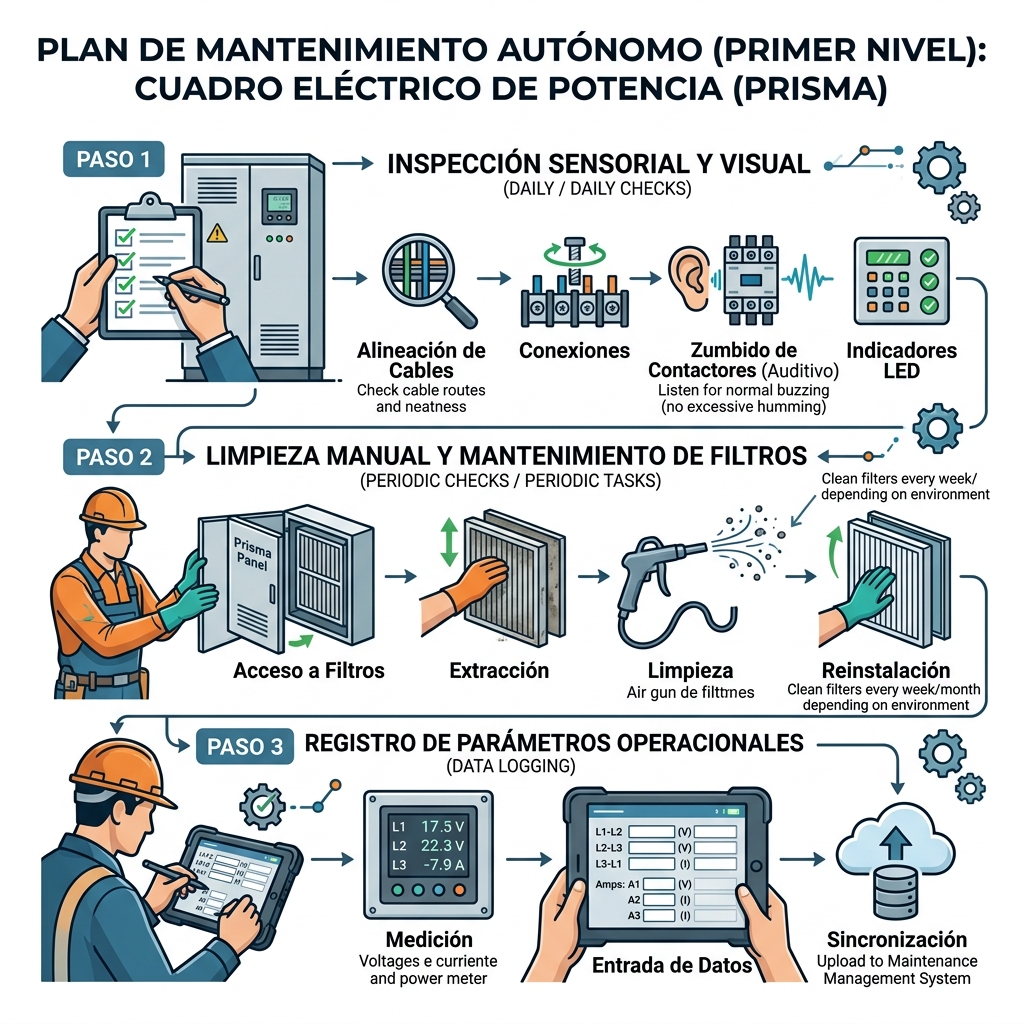

Figura 1: Diagrama funcional de operaciones sistemáticas del plan de mantenimiento preventivo de primer nivel. Licencia: CC BY-SA 4.0

2. Ensayos y Comprobaciones de Seguridad sin Tensión y en Caliente

El operario de primer nivel realiza pruebas de vida elementales. En instalaciones desenergizadas, comprobará que los cierres mecánicos actúan correctamente y que no hay bloqueos en los mandos rotativos externos. En caliente (con el cuadro en tensión pero sin retirar protecciones), la tarea reina es la comprobación del interruptor diferencial (RCD). Pulsar el botón de test inyecta una fuga asimétrica controlada a través de una resistencia interna. Si el diferencial no cae mecánicamente de forma instantánea, significa que el resorte del disparador magnético está agarrotado. Esto debe escalarse urgentemente al Nivel 3. Asimismo, se debe verificar que todos los displays digitales de los analizadores de red estén iluminados y no presenten códigos de fallo parpadeantes.

Operario realizando el cambio de filtros en la rejilla de ventilación del armario de distribución Prisma.

Figura 2: Intervención típica de Nivel 1: Cambio del filtro sintético colmatado en la rejilla de ventilación del armario Prisma para garantizar la extracción forzada y evitar colapsos térmicos.

3. Sustituciones Básicas y Registro de Parámetros en la Bitácora del Cuadro

Las sustituciones en Nivel 1 se limitan a consumibles mecánicos o accesorios sin riesgo de electrocución. La operación más vital para la supervivencia del hardware de potencia es el cambio periódico de las mallas filtrantes de los ventiladores extractores del armario; un filtro colmatado por polvo de la fábrica eleva la temperatura interior, acortando drásticamente la vida útil de los condensadores de los variadores (Ley de Arrhenius). También se pueden sustituir las bombillas de los pilotos de señalización usando ventosas extractoras. Al terminar la ruta, es innegociable el volcado de las lecturas analógicas (tensión por fase, intensidad de la acometida, temperatura del armario) en la tablet conectada al software GMAO, generando el Big Data que permitirá al ingeniero (Nivel 5) planificar el mantenimiento predictivo.

🤖 HABLA CON LA IA: "Durante la ronda de Mantenimiento de Nivel 1, el operario anota en la bitácora física del cuadro lo siguiente: 'Al pulsar el botón de Test del diferencial principal, la maneta bajó, pero el suministro eléctrico de la fábrica no se cortó. Rearmado de nuevo.'. ¿Por qué el técnico especializado de Nivel 4 debe paralizar inmediatamente la producción al leer esta nota en el GMAO?"

📖 Normativa: Fallo en el Corte Efectivo

La nota indica un fallo extremadamente grave de soldadura de contactos. Si la maneta baja mecánicamente pero la tensión no se corta, significa que los polos principales internos del diferencial se han fundido (soldado) por un cortocircuito anterior o un exceso de temperatura sostenido. Aunque el disparador magnético funcione bien y desenganche la palanca, el arco eléctrico previo soldó el metal. La fábrica está trabajando sin ninguna protección contra contactos indirectos. El técnico de Nivel 4 debe ordenar un paro (LOTO de cabecera general) y sustituir inmediatamente el bloque diferencial dañado, ya que cualquier fallo de aislamiento ahora sería letal.

🔬 Laboratorio Práctico de Documentación

Accede al Sistema GMAO para crear y gestionar el registro de parámetros de una ruta de Nivel 1, analizando cómo el histórico visualiza la degradación de un aislamiento antes del disparo.

🔧 Abrir Módulo de Gestión GMAO en la Calculadora
📝 Autoevaluación Síncrona
1. ¿Por qué está prohibido el soplado directo con aire comprimido en los cuadros?
  • Incrusta polvo y condensa agua sobre las placas electrónicas.
  • Provoca variaciones bruscas en la calibración de los relés.
  • Dispara por error térmico las protecciones de cabecera.
2. ¿Qué componente vital se sustituye en el Nivel 1 para evitar excesos de temperatura?
  • El filtro sintético de las rejillas de ventilación.
  • La carcasa frontal de policarbonato del contactor.
  • El fusible calibrado de la fase de mando.
3. ¿Qué síntoma se detecta mediante el olfato durante la inspección sensorial?
  • Olor a baquelita o plástico recalentado por arco voltaico.
  • Aroma ácido provocado por los campos magnéticos fijos.
  • Vapores de condensación originados por las redes WIFI.
