🎯 Objetivo de la Lección: Formar al técnico en las pautas de seguridad operativa (recomendaciones de uso) que se deben transmitir al usuario final y en los procedimientos asépticos de rearme de protecciones, evitando la manipulación temeraria de cuadros eléctricos.

1. Directrices de Seguridad y Explotación para el Usuario Final

La robustez de una instalación eléctrica, por muy asépticamente que haya sido diseñada bajo la ITC-BT-24, puede ser vulnerada rápidamente por una mala praxis en su uso diario. El Instalador o Director de Obra tiene la obligación de instruir al usuario final (propietario o encargado de planta) sobre las limitaciones físicas del sistema. Es imperativo transmitir que los receptores eléctricos (motores, bombas, resistencias) no deben conectarse en "cascada" usando ladrones o regletas industriales improvisadas, ya que esto corrompe la selectividad de las protecciones y genera cuellos de botella térmicos que derivan en incendios latentes.

1. Instrucciones de Rearme de Protecciones y Gestión de Disparos

El acto más crítico que realiza un usuario no cualificado es enfrentarse a un cuadro eléctrico en plena oscuridad tras un disparo intempestivo. La regla de oro, y la recomendación principal, es la Gestión Secuencial del Rearme. Nunca se debe intentar forzar la maneta de un automático (PIA) hacia arriba si éste opone una resistencia "chicloca" o dispara de inmediato, ya que esto indica un cortocircuito franco permanente, y forzar el mecanismo puede desintegrar los contactos internos. El protocolo TQA exige: 1. Identificar el elemento disparado (¿fue el diferencial por fuga o el magnetotérmico por sobrecarga?). 2. Bajar (desconectar) todos los PIAs aguas abajo de la zona afectada. 3. Desconectar de la toma de corriente las cargas sospechosas. 4. Realizar el rearme (Toggle ON) del equipo principal. 5. Ir subiendo los PIAs secuencialmente para aislar y detectar en qué línea exacta vuelve a disparar.

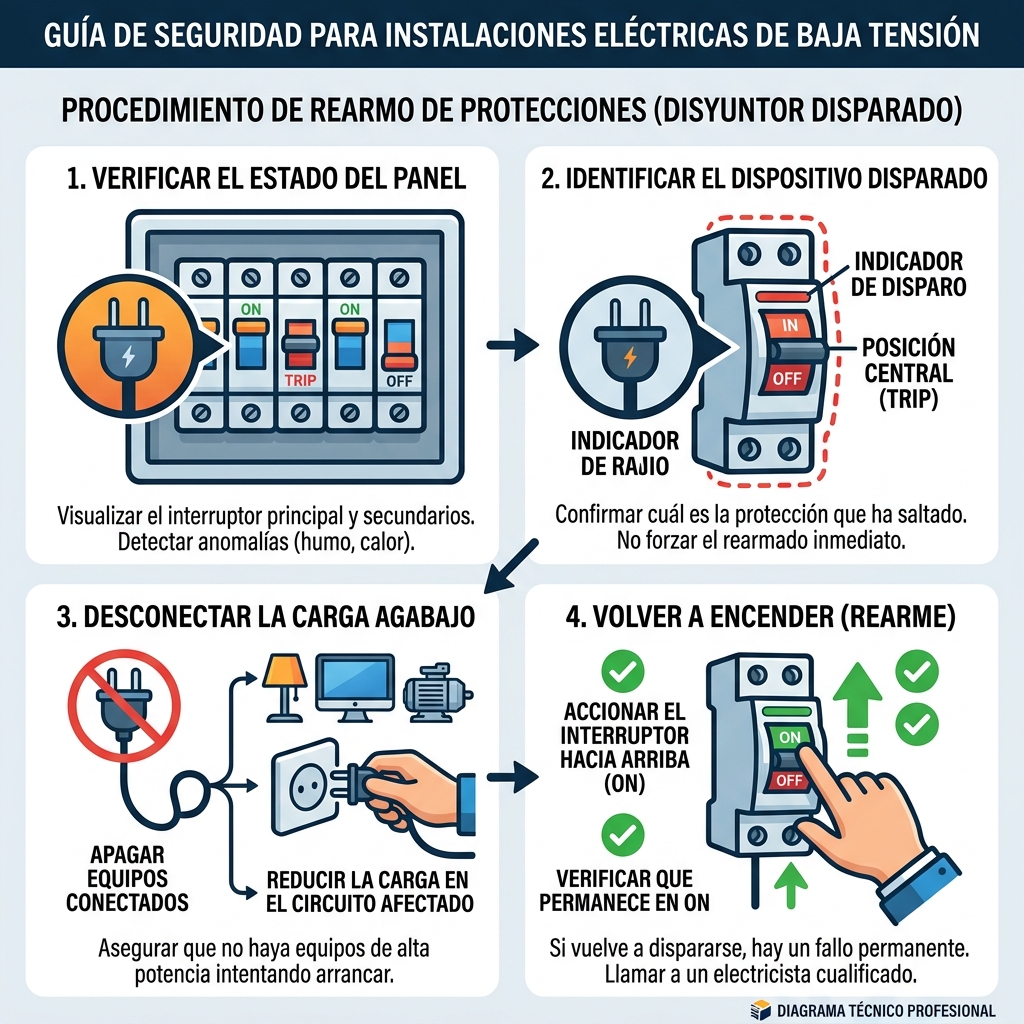

Diagrama operativo de pautas de seguridad para el rearme secuencial de interruptores magnetotérmicos en cuadros generales.
Figura 1: Diagrama operativo de pautas de seguridad para el rearme secuencial de interruptores magnetotérmicos en cuadros generales. Licencia: CC BY-SA 4.0

2. Prevención de Riesgos en la Manipulación de Receptores por Personal No Cualificado

El personal operativo (como maquinistas u operarios de línea) carece de la formación técnica para interpretar esquemas unifilares. Por tanto, las recomendaciones de uso deben enfocarse en los aspectos preventivos mecánicos: no tirar de los cables flexibles de herramientas portátiles para desenchufarlas (riesgo de arrancamiento del conductor de protección PE), no anular las clavijas de tipo Schuko eliminando el borne de tierra, y mantener siempre libres y despejadas las rejillas de ventilación de los motores y variadores de frecuencia para evitar un sobrecalentamiento que sature las protecciones de la ITC-BT-47.

Manuales de usuario y libro de instrucciones de explotación del cuadro eléctrico.

Figura 2: Auditoría del Libro de Instrucciones de explotación y manuales de fabricante que componen la documentación de entrega. Documentos clave para la prevención de siniestros.

3. El Libro de strucciones y Registro decidencias

Toda instalación, al recepcionarse (Handover), debe ir acompañada del Libro de Instrucciones de Uso y Mantenimiento (RD 1627/1997). Este libro es el manual de vuelo de la instalación. No obstante, para que la instalación viva bajo el amparo de la Calidad Total, el usuario debe implementar un Registro de Incidencias (log de eventos). Si un diferencial "salta" aleatoriamente cada semana, el usuario no debe simplemente rearmarlo y olvidarse; debe anotarlo en el registro. Ese dato es oro para el equipo de mantenimiento predictivo, ya que un disparo sistemático es el primer síntoma técnico (o firma) de una degradación del aislamiento (ej. humedad incipiente o fallo armónico).

🤖 HABLA CON LA IA: "Un usuario de una planta envasadora te reporta lo siguiente: 'La máquina se ha parado de golpe. He ido al cuadro y el interruptor automático grande estaba bajado. Lo he subido de golpe y ha soltado un chispazo azul, cayendo otra vez, así que le he puesto cinta americana para mantenerlo arriba'. ¿Qué debes instruir de urgencia a este usuario según el protocolo de rearme?"

📖 Normativa: Infracción Temeraria de Rearme

Debes ordenar la evacuación del área del cuadro inmediatamente y cortar la corriente aguas arriba. Bloquear la maneta de un automático (PIA o IGA) con cinta americana o bridas es una temeridad absoluta. Si bien los interruptores modernos tienen mecanismo de disparo "trip-free" (disparan internamente aunque la maneta esté trabada por fuera), el hecho de haber rearmado de golpe (sin desconectar cargas previas) contra un cortocircuito franco que soltó un chispazo (arco de plasma) indica que el poder de corte del automático se ha superado peligrosamente. El usuario ha actuado sin seguir el protocolo de rearme secuencial y ha estado a punto de provocar un incendio o una explosión del cuadro por arco.

🔬 Laboratorio Práctico de Documentación

Accede al Sistema GMAO para comprobar cómo los disparos registrados por el usuario final se convierten en Órdenes de Trabajo Predictivas antes de que deriven en un daño irreversible de la instalación.

🔧 Abrir Módulo de Gestión GMAO en la Calculadora
📝 Autoevaluación Síncrona
1. ¿Cuál es la regla de oro antes de rearmar un diferencial disparado?
  • Desconectar los automáticos aguas abajo y las cargas sensibles.
  • Aplicar fuerza máxima a la maneta con una palanca plástica.
  • Cambiar la sensibilidad del relé para evitar falsos positivos.
2. ¿Por qué el usuario debe reportar un disparo que ocurre sistemáticamente?
  • Para alertar al equipo de mantenimiento de una fuga progresiva.
  • Para que la compañía eléctrica descuente el importe del corte.
  • Para reiniciar la garantía de los equipos electromecánicos de planta.
3. ¿Qué mala praxis mecánica es crítica en el uso diario de receptores?
  • Tirar directamente del cable flexible para desenchufar herramientas.
  • Pulsar el botón de paro de emergencia en lugar del seccionador.
  • Conectar los equipos durante las horas de tarifa nocturna.
