1. Sistemas de Seguridad contra Contactos Directos e Indirectos

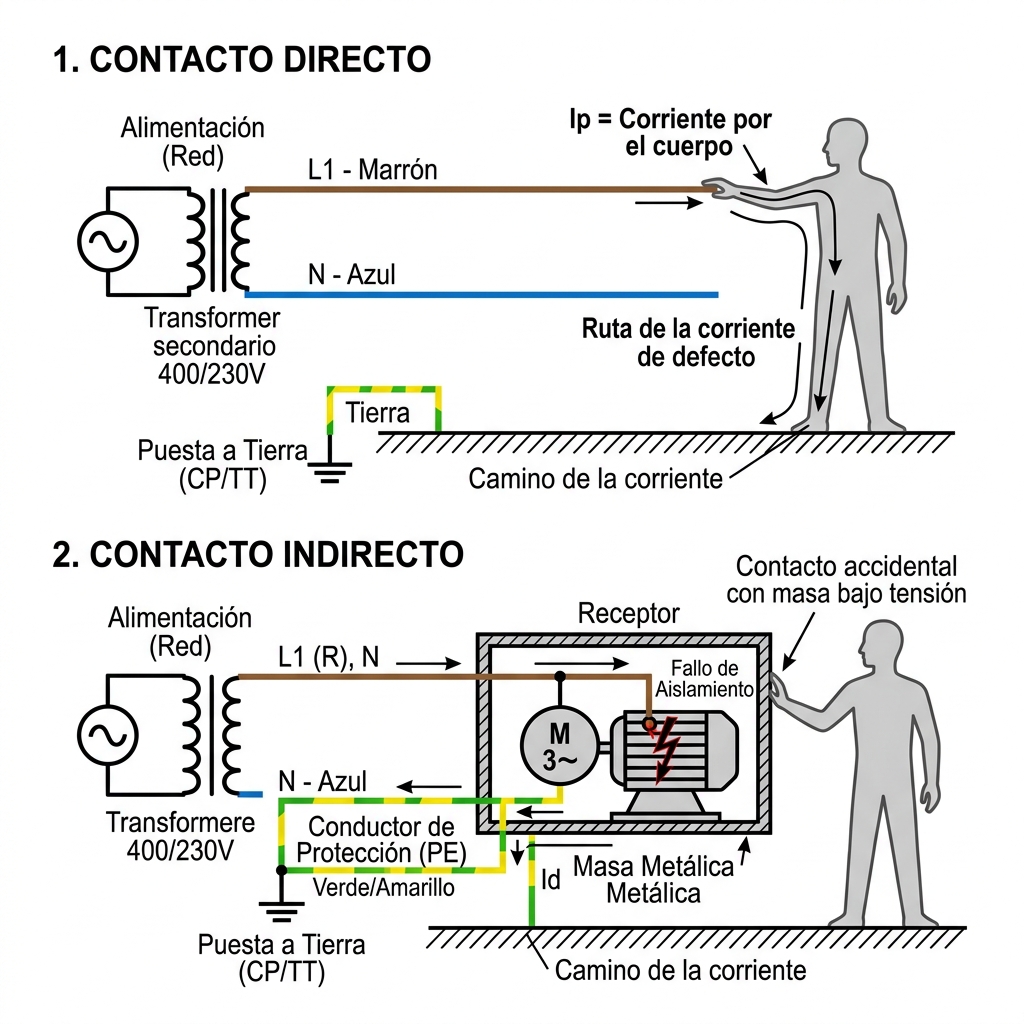

El corazón de la seguridad eléctrica en Baja Tensión se articula en la Instrucción Técnica Complementaria ITC-BT-24. Esta norma dictamina que toda instalación debe blindarse frente a dos tipos de riesgo letal para el cuerpo humano: el contacto con partes que deben llevar tensión (contacto directo) y el contacto con partes metálicas que accidentalmente llevan tensión debido a un fallo (contacto indirecto). Las estrategias de protección difieren drásticamente para cada escenario, pero su objetivo final es garantizar que la corriente de choque no supere los umbrales de fibrilación ventricular detallados en la norma IEC 60479-1.
1. Medidas de Protección contra Contactos Directos

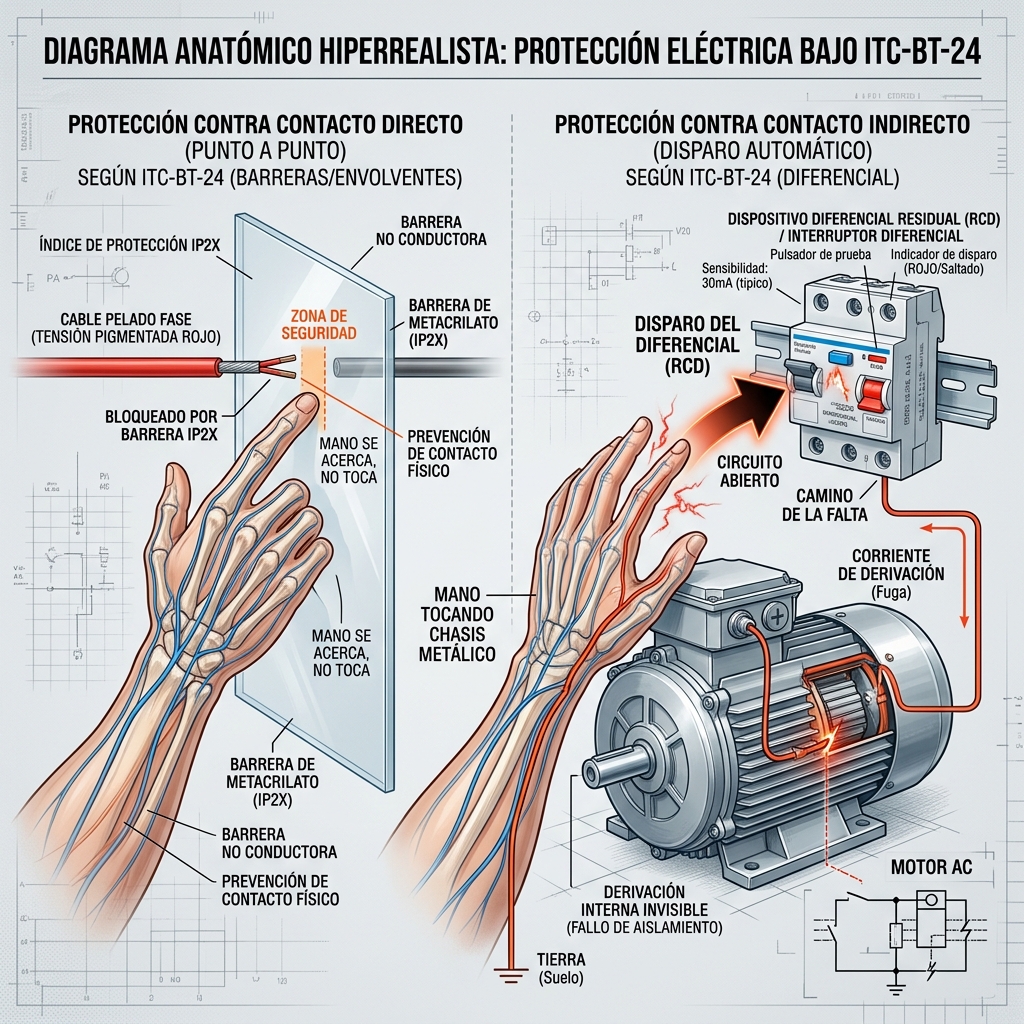

El Contacto Directo se produce cuando una persona toca una parte activa de la instalación, como un conductor de fase pelado, un embarrado de cobre desnudo o los bornes internos de un enchufe. La protección aquí es esencialmente preventiva y física. La ITC-BT-24 exige el aislamiento de las partes activas con materiales dieléctricos capaces de soportar tensiones de ensayo severas y esfuerzos mecánicos. Alternativamente, se recurre a la interposición de barreras o envolventes que garanticen un índice de protección mínimo IP2X o IPXXB (que impide la penetración del dedo estándar de prueba). En cuadros eléctricos abiertos al personal no cualificado, no debe existir acceso directo a tensiones letales sin el uso de una llave o herramienta específica.
2. Protección contra Contactos Indirectos por Corte Automático
El Contacto Indirecto es más insidioso. Ocurre cuando el aislamiento interno de un receptor (ej. el devanado de un motor) falla y la carcasa metálica exterior (la "masa") queda conectada a la fase. Si alguien toca esa carcasa, se electrocuta. La ITC-BT-24 establece como sistema rey para el esquema TT (típico en viviendas) la coordinación entre la Puesta a Tierra de las masas y el Corte Automático de la Alimentación mediante dispositivos de corriente residual (Interruptores Diferenciales). La lógica es implacable: la corriente de fuga fluye hacia la tierra a través de la carcasa antes de que nadie la toque, provocando un desequilibrio electromagnético en el diferencial. Si este desequilibrio supera los 30 mA (Alta Sensibilidad), el dispositivo dispara y corta la tensión en milisegundos, salvando la vida del usuario y limitando la tensión de contacto (U_c).
Figura 2: Verificación metrológica y tiempos de disparo de un interruptor diferencial de alta sensibilidad (30 mA) en el entorno de taller.
3. Sistemas de Protección sin Corte de la Alimentación
Existen escenarios críticos donde un corte de luz repentino entraña más peligro que la propia fuga (ej. quirófanos, salas blancas) o donde la inmersión es probable (ej. piscinas). Para estos casos, la ITC-BT-24 contempla la protección sin corte. El método principal es el uso de Muy Baja Tensión de Seguridad (MBTS o MBTP), alimentando los equipos a tensiones por debajo de los 50 V en CA o 120 V en CC, generadas a través de transformadores de aislamiento de seguridad. Otra medida es la Separación Galvánica (Esquema IT médico), donde un transformador separa el circuito de carga de la red, impidiendo que una primera derivación a masa cierre el circuito a través de la tierra, evitando así la electrocución en el primer fallo.
📖 Normativa: Tensiones de Contacto Admisibles
No, la instalación es una trampa mortal y no cumple la ITC-BT-24. Aplicando la Ley de Ohm: U_c = 0.3 A · 800 Ω = 240 V. Si ocurre un contacto indirecto, la carcasa del equipo subirá instantáneamente a 240 V antes de que fluya corriente suficiente para hacer disparar el diferencial de 300 mA. Para cumplir el umbral legal de 50 V, la resistencia máxima de tierra requerida sería: R_A(max) = 50 V / 0.3 A = 166.6 Ω. Se requeriría clavar más picas o cambiar a un diferencial de mayor sensibilidad (30 mA), donde R_A(max) = 50 V / 0.03 A = 1666 Ω.
Accede al Módulo de Inspección para certificar cómo los Organismos de Control Autorizado (OCA) auditan y prueban matemáticamente las exigencias de corte automático y cálculo de tensiones límite de la ITC-BT-24.
