1. Procedimiento Mecánico de Reparación en Cuadros Eléctricos
La etapa de sustitución de un componente electromecánico (un contactor tripolar, un guardamotor o un relé térmico) no debe subestimarse como un simple trabajo de "quitar y poner tornillos". En el entorno de Calidad Total (TQA), el interior de un armario de control se trata como un quirófano: la intervención debe ser aséptica, documentada y mecánicamente perfecta. La prisa es el enemigo de la fiabilidad. Un cable de potencia mal etiquetado que se invierte al reconectar puede provocar el giro inverso de una bomba hidráulica, destruyendo sus álabes en segundos. Un borne insuficientemente apretado generará un incendio silencioso semanas después. A continuación, desglosaremos la forma de proceder estandarizada para garantizar una reparación definitiva.
1. Desconexionado y Desmontaje de Aparamenta en Carril DIN

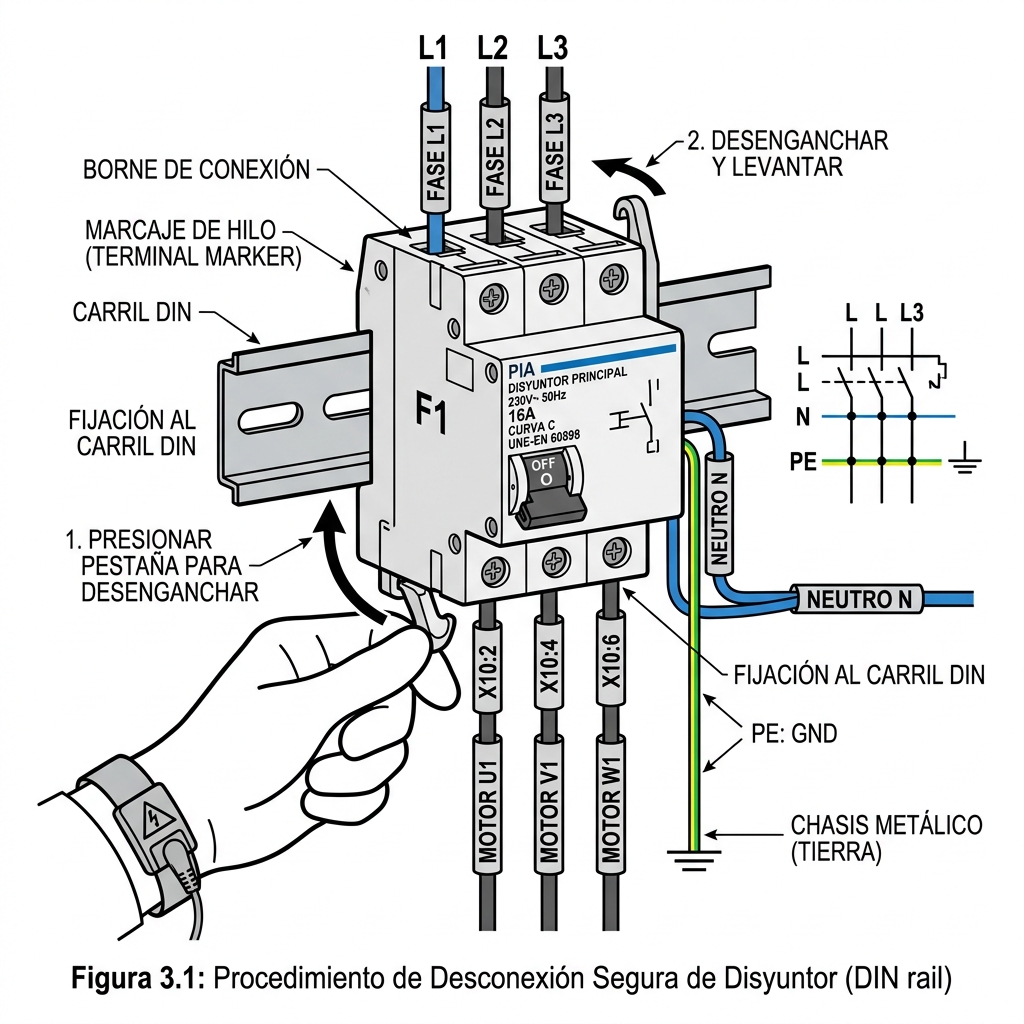

El estándar industrial europeo confía el montaje de la aparamenta de baja tensión al perfil normalizado omega de 35 mm, universalmente conocido como Carril DIN. Una vez confirmado que el circuito está desenergizado (0 V verificados con multímetro) y el candado LOTO bloquea el interruptor general, el técnico inicia el marcaje. Nunca se desconecta un hilo sin antes haberle colocado una brida rotulada o un anillo alfanumérico que coincida exactamente con la nomenclatura del esquema eléctrico (L1, L2, L3, A1, A2, 13, 14, etc.). Una vez que la "memoria posicional" está transferida a las etiquetas, se aflojan los bornes. Para liberar el componente del carril DIN, se utiliza un destornillador plano insertado en la pestaña o trinquete inferior del dispositivo, tirando suavemente hacia abajo para liberar el muelle tensor, permitiendo extraer la pieza basculándola hacia arriba sin forzar el chasis plástico contiguo.
2. Técnicas de Cableado y Regulación del Par de Apriete
El recableado sobre el nuevo componente exige pulcritud geométrica. Los cables de cobre multifilar flexible (comunes en automoción de cuadros) deben llevar obligatoriamente terminales tubulares engastados (punteras huecas prensadas) en sus extremos desnudos para evitar que los "pelillos" de cobre se aplasten y seccionen bajo la presión del tornillo del borne. Una vez insertada la puntera hasta el fondo del alvéolo, llega el momento más crítico de la reparación electromecánica: el apriete dinamométrico. El fabricante especifica un par de apriete exacto (por ejemplo, 2,5 N·m para un contactor de 40 A). Un apriete a estima (manual y "a tope") suele resultar en el estrangulamiento de la rosca o en un aflojamiento térmico por vibración. El uso de un destornillador dinamométrico calibrado garantiza un contacto eléctrico de resistencia mínima sin deformar el latón, erradicando los "puntos calientes" futuros.
3. Sustitución Segura de Receptores y Actuadores de Campo
Las reparaciones fuera del armario, en la propia máquina ("en campo"), presentan desafíos mecánicos adicionales debido al peso, las vibraciones y los fluidos (agua, aceite, polvo). Al sustituir un motor eléctrico pesado, el alineamiento mecánico de su eje con la carga (bomba o reductora) debe verificarse con calibres láser o reloj comparador; un desalineamiento forzará los rodamientos y disparará un exceso de consumo térmico. Asimismo, la caja de bornes del nuevo motor debe sellarse herméticamente reponiendo la junta de goma y apretando los prensaestopas (racores PG o métricos) para garantizar el grado de protección IP (Ingress Protection) original. Si el motor trabajaba bajo salpicaduras constantes con un IP55, no reponer correctamente la tapa de bornes degradará rápidamente el nuevo aislamiento, condenando la reparación al fracaso en el siguiente turno de limpieza.
📖 Normativa: Regulación de Par y Punteras
Retorcer cobre multifilar sin engastar una puntera hueca es una infracción gravísima. Al apretar el tornillo directamente, este guillotina gran parte de los finos hilos de cobre y esparce el resto. El área efectiva de contacto disminuye drásticamente, lo que, por Ley de Ohm, dispara la resistencia (R). Al pasar la intensidad de potencia (I² · R), la disipación térmica derrite la baquelita circundante.
