🎯 Objetivo de la Lección: Categorizar y comprender la naturaleza electrofísica de las tres averías universales que colapsan los cuadros de distribución y control industrial: el exceso de amperaje, la resistencia de contacto anómala y la degradación del aislamiento galvánico.

1. Anatomía de los Fallos Críticos de Conexión y Maniobra

La física eléctrica es implacable e inmutable. A pesar de la variedad de maquinaria (desde un ascensor hasta un torno CNC), la raíz de sus averías eléctricas de potencia casi siempre se reduce a violaciones fundamentales de la Ley de Ohm, la Integral de Joule o la rigidez dieléctrica de los materiales. El técnico TQA no debe limitarse a cambiar "el interruptor que salta"; debe comprender por qué está saltando. Analizaremos a continuación la taxonomía de los tres defectos principales que causan el 90% de los tiempos de inactividad (Downtime) en el sector de mantenimiento electromecánico.

1. Sobrecargas de Corriente y Cortocircuitos Francos

Aunque a menudo se confunden en el vocabulario popular, son eventos termodinámicamente opuestos. Una sobrecarga es un estado donde el receptor (un motor) absorbe una corriente ligeramente superior a su nominal (ej. 1.25 · I_n) debido a un esfuerzo mecánico prolongado (un rodamiento gripado o una cinta transportadora atascada). Este exceso genera un aumento lento de temperatura que activa el disparo térmico (bimetálico) del guardamotor o magnetotérmico tras varios minutos u horas. Por el contrario, un cortocircuito es una falla galvánica total: dos fases, o una fase y el neutro, entran en contacto directo debido a un aislamiento roto. La resistencia del bucle cae bruscamente a cero, disparando la corriente a miles de amperios de forma instantánea. Aquí actúa el disparo magnético (electroimán) de la protección, que debe abrir el circuito en apenas mili-segundos (típicamente ≤ 20 ms) para evitar la evaporación explosiva del cobre por la brutal energía de arco.

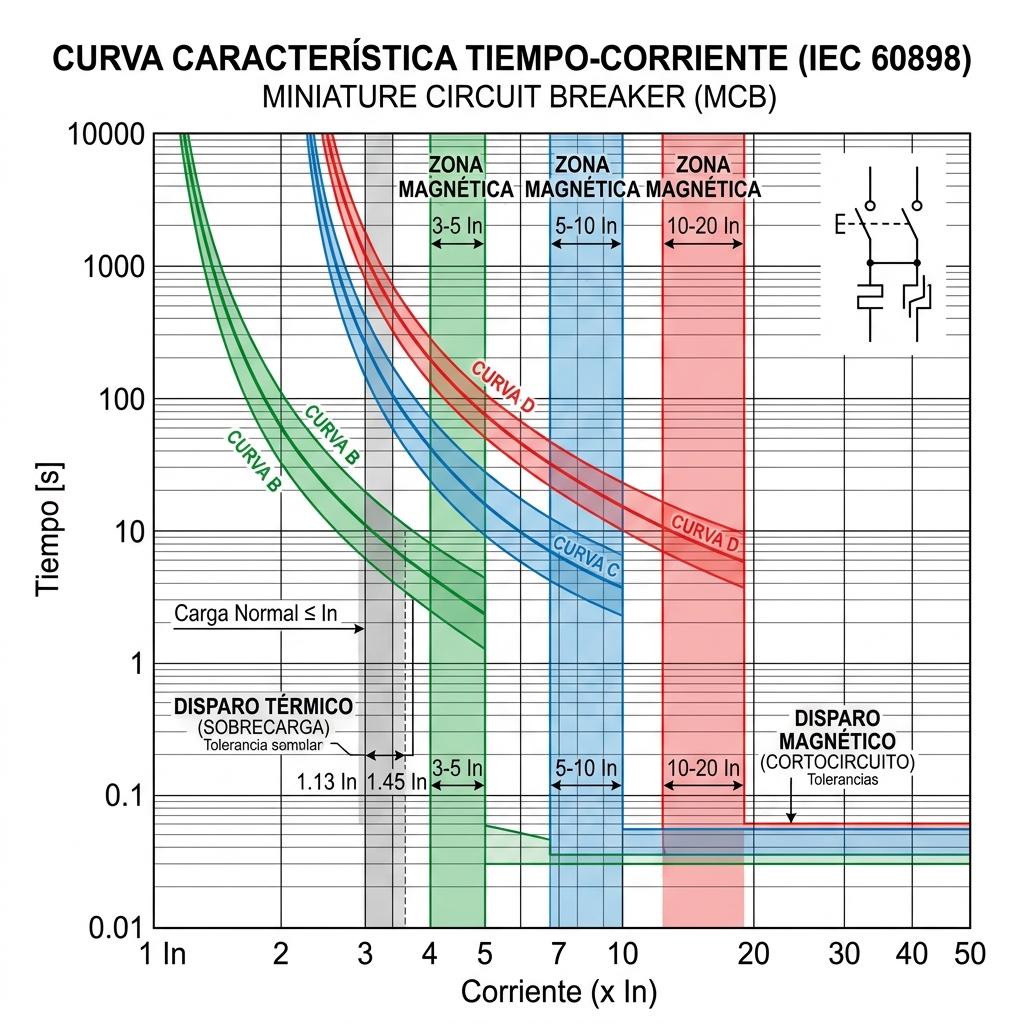

Curva característica tiempo-corriente de una protección magnetotérmica frente a cortocircuitos e intensidades de sobrecarga.
Figura 1: Curva característica tiempo-corriente de una protección magnetotérmica frente a cortocircuitos e intensidades de sobrecarga. Licencia: CC BY-SA 4.0

2. Falsos Contactos y Puntos Calientes en Bornas de Conexión

Es la "enfermedad silenciosa" de los cuadros de potencia. Un tornillo flojo en la bornera de un contactor o en un interruptor general aumenta drásticamente la resistencia de contacto (R_c) en esa junta. Al circular la corriente nominal del motor (I), este aumento de resistencia genera una disipación de calor focalizada (P = I² · R_c). El calor dilata el borne de latón, lo cual afloja aún más el contacto, aumentando R_c en un círculo vicioso térmico incontrolable. Este "punto caliente" degrada rápidamente la baquelita del componente y el aislamiento de PVC del cable, pudiendo originar un fuego sordo dentro del armario sin que la intensidad absorbida por el circuito supere el umbral del magnetotérmico. La única forma de detectar preventivamente esta avería es mediante auditorías con cámara termográfica y reaprietes dinamométricos programados.

3. Envejecimiento y Pérdida de Dieléctrico por Efectos Ambientales

Los aislantes no son eternos. El barniz de los devanados del estator, la resina epoxi de los transformadores y el aislamiento XLPE de los cables sufren degradación progresiva. Este envejecimiento es acelerado drásticamente por el estrés térmico (operar motores con mala ventilación o bajo armónicos) y por la agresión ambiental (humedad salina, vapores ácidos, polvo conductor en fundiciones). Cuando la rigidez dieléctrica colapsa, los electrones encuentran una ruta de baja resistencia hacia el chasis metálico (masa). El resultado es una corriente de fuga a tierra. Si la instalación está correctamente puesta a tierra, el interruptor diferencial detectará esta fuga asimétrica y desconectará el circuito inmediatamente. Muchos técnicos inexpertos asumen erróneamente que "el diferencial está roto por saltar sin motivo", ignorando que el aparato está haciendo precisamente su trabajo: avisar de que un componente de la máquina tiene su aislamiento perforado.

🤖 HABLA CON LA IA: "Un motor de 10A nominales está atascado mecánicamente y absorbe 15A. El magnetotérmico Curva C de 16A no salta. ¿Es esto una avería eléctrica del automático, o es el comportamiento normal esperado? Justifica usando el concepto de disparo térmico."

📖 Normativa: Diseño de Protecciones

Es un comportamiento completamente normativo. Un automático de 16A está calibrado para no disparar térmicamente por debajo de 1.13 · I_n (18A aprox). Si el motor absorbe 15A, el automático "cree" que es una carga legal. La falta de disparo no es una avería del automático, es un error grave de diseño: el motor carece de un relé térmico específico ajustado a sus 10A nominales.

🔬 Laboratorio Práctico de Diagnóstico

Abre el simulador de motores trifásicos para modelar intensidades de sobrecarga y validar si la sección de los conductores soporta el estrés térmico sin exceder sus umbrales nominales.

⚙️ Abrir Módulo de Motores en la Calculadora
📝 Autoevaluación Síncrona
1. ¿Qué elemento dispara en milisegundos ante un cortocircuito franco?
  • El electroimán del disparador magnético interno del dispositivo.
  • La lámina bimetálica que se deforma por disipación térmica.
  • El núcleo toroidal del interruptor diferencial de sensibilidad.
2. ¿Por qué un automático estándar no salta ante un falso contacto en la bornera?
  • Porque la corriente total absorbida no supera su umbral térmico.
  • Porque el falso contacto genera un voltaje inverso que lo anula.
  • Porque los tornillos flojos desvían la intensidad hacia la tierra.
3. ¿Qué síntoma provoca la pérdida agresiva de aislamiento en un devanado?
  • Una derivación a masa que provocará el disparo del diferencial.
  • Un aumento espectacular en el rendimiento mecánico del rotor.
  • La anulación completa de la inducción magnética del estator.
