🎯 Objetivo de la Lección: Dominar el protocolo de validación y puesta en marcha posterior a una sustitución electromecánica. Desde la comprobación de la lógica sin potencia (en vacío) hasta el registro termográfico en carga, asegurando que la máquina reparada es funcionalmente segura.

1. Pruebas Funcionales Post-Reparación y Puesta en Servicio

La sustitución mecánica de una pieza (abordada en el Paso 26) no garantiza el éxito de la reparación. Retirar el candado LOTO y ordenar al operario que pulse "Marcha" sin ensayos previos es jugar a la ruleta rusa con la instalación. En la metodología de Calidad Total (TQA), la reintroducción de la energía al sistema se realiza de forma quirúrgica, escalonada y altamente monitorizada. Un error de cableado inadvertido durante el cambio de un contactor inversor de giro puede provocar un cortocircuito bifásico instantáneo de miles de amperios. Para evitar catástrofes de re-conexión, el técnico ejecuta un procedimiento en tres fases: verificación de la lógica de control, pruebas en carga y calibración de las protecciones de frontera.

1. Ensayos en Vacío y Comprobaciones de Lógica de Control

La primera prueba se realiza siempre "en vacío", desconectando físicamente la carga (ej. soltando los bornes del motor o retirando los fusibles de potencia del seccionador portafusibles) pero manteniendo alimentado el circuito de maniobra (24V DC o 230V AC). En esta fase, el técnico pulsa los botones del panel HMI o cuadro local y observa la danza electromecánica de los contactores. El objetivo principal es auditar los enclavamientos cruzados. Por ejemplo, en un arranque inversor de giro, el técnico pulsará simultáneamente los botones de "Izquierda" y "Derecha". Si ambos contactores entraran a la vez debido a un error de cableado de los contactos auxiliares (NC 21-22), el cuadro entero saltaría por los aires en condiciones de carga. El ensayo en vacío certifica que el cerebro de la máquina razona correctamente antes de darle músculos.

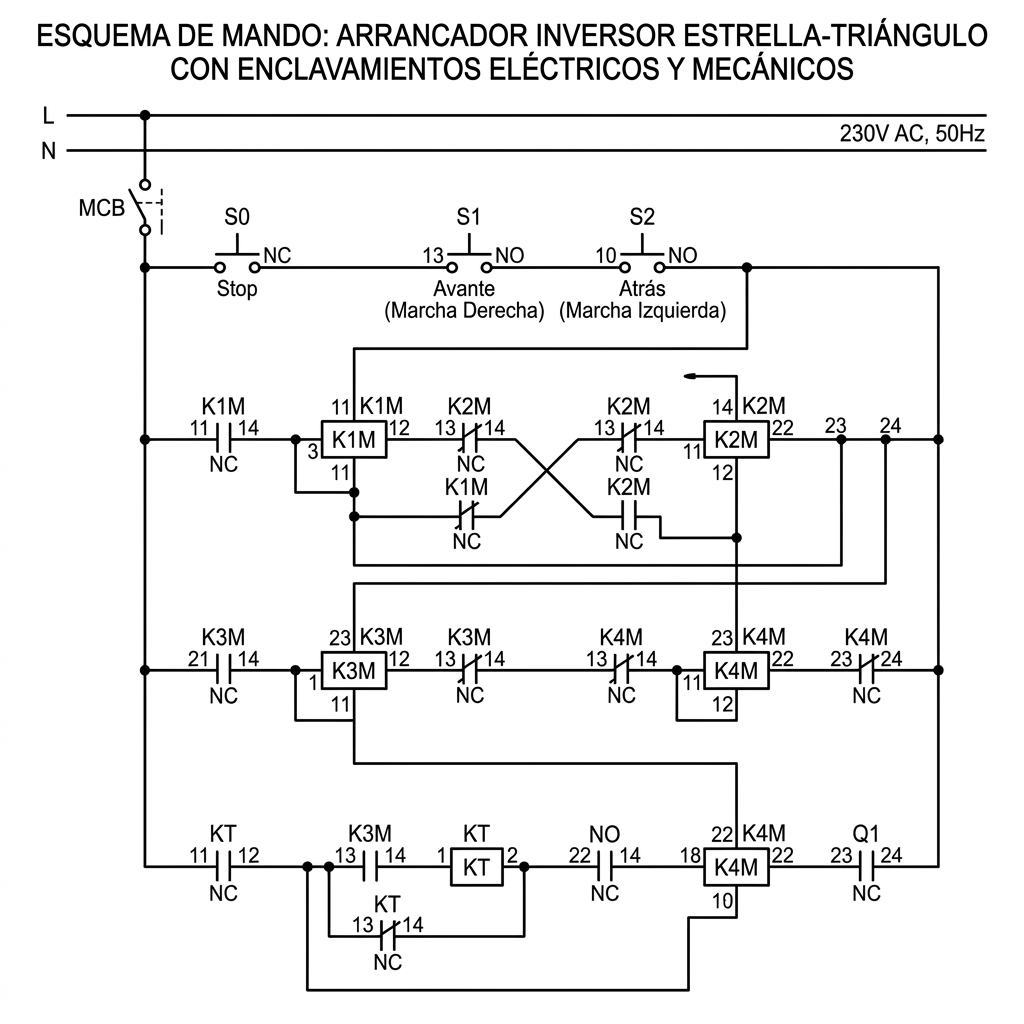

Esquema de control de un arrancador inversor, detallando los enclavamientos cruzados para evitar cortocircuitos.
Figura 1: Esquema de control de un arrancador inversor, detallando los enclavamientos cruzados para evitar cortocircuitos. Licencia: CC BY-SA 4.0

2. Pruebas Bajo Carga, Monitoreo de Consumos e Integración Térmica

Una vez que el comportamiento lógico ha sido validado, se restituye la potencia y se inician las pruebas con el motor acoplado a la máquina. El técnico no debe limitarse a mirar cómo gira el eje; debe abrazar los tres conductores de fase simultánea y sucesivamente con una pinza amperimétrica TRMS. El motor debe arrancar superando su pico de arranque (I_a ≈ 6 · I_n) de forma ágil. Tras estabilizarse en su régimen nominal, la lectura de las tres fases debe ser simétrica y equilibrada. Si una fase absorbe 12 A, la segunda 11.8 A y la tercera 17 A, estamos ante una anomalía de devanados (espira en cortocircuito) o un falso contacto grave en la bornera, que derivará en la destrucción térmica inminente del receptor si no se aborta la prueba.

3. Comprobación y Calibración de las Protecciones de Motor

La fase final consiste en calibrar el "paracaídas" térmico de la máquina: el relé térmico (bimetálico) o el guardamotor. Al sustituir uno de estos componentes, el técnico lo recibe de fábrica ajustado al mínimo o al máximo de su escala. Es obligatorio girar el potenciómetro o ruleta de ajuste al valor exacto de la intensidad nominal del motor (In) indicada en la placa de características (jamás al valor 1.25 · I_n directamente en el dial de un térmico IEC, ya que estos dispositivos ya traen el multiplicador termodinámico integrado por norma, disparando al superar un 13% sobre el dial fijado). Como validación adicional, si el cuadro incorpora relés de control de fase y asimetría, se procede a desconectar voluntariamente un fusible de maniobra para comprobar que el sistema bloquea inmediatamente la marcha e impide el arranque en dos fases o "bifaseamiento".

🤖 HABLA CON LA IA: "Durante una prueba en vacío de un motor con arranque estrella-triángulo recién cableado, pulsas 'Marcha'. El contactor de red (KM1) y el de estrella (KM3) entran correctamente. Pasados 5 segundos, KM3 cae y entra el de triángulo (KM2), pero escuchas un chasquido fuerte y el magnetotérmico general salta, a pesar de que el motor físico NO estaba conectado. ¿Qué ha ocurrido?"

📖 Normativa: Diseño y Enclavamientos

Se ha producido un cortocircuito franco en las bornas de salida. Al estar desconectado el motor (circuito abierto físico), la única forma de que exista un corto de potencia en vacío es que los contactores de estrella (KM3) y triángulo (KM2) se hayan pisado o solapado eléctricamente. Esto revela la ausencia o fallo del enclavamiento eléctrico cruzado entre ambos, o que el temporizador conmutó más rápido que la inercia mecánica de los muelles de apertura.

🔬 Laboratorio Práctico de Diagnóstico

Accede al módulo de motores de la calculadora para simular los picos de arranque de estrella-triángulo y calibrar correctamente los umbrales de los relés térmicos y fusibles asociados.

⚙️ Abrir Módulo de Motores en la Calculadora
📝 Autoevaluación Síncrona
1. ¿En qué estado del sistema deben auditarse los enclavamientos cruzados?
  • En vacío, sin potencia real conectada hacia la carga mecánica.
  • En sobrecarga térmica simulada del treinta por ciento de In.
  • Desmontando físicamente las bobinas internas del motor rotor.
2. ¿Qué anomalía revela la lectura asimétrica de la pinza amperimétrica en carga?
  • Una fase defectuosa en el motor o un falso contacto en bornera.
  • La pureza absoluta de la señal libre de cualquier armónico.
  • Un enclavamiento electromagnético programado desde el PLC.
3. ¿A qué valor exacto debe ajustarse la ruleta de un relé térmico (IEC)?
  • Al amperaje nominal (In) exacto descrito en su placa técnica.
  • A la corriente transitoria máxima esperada en el arranque duro.
  • Al doble de la potencia eléctrica consumida en régimen estable.
