🎯 Objetivo de la Lección: Comprender que una reparación eléctrica no finaliza al reapretar el último tornillo. La trazabilidad documental (Orden de Trabajo, gestión de consumibles y registro de tiempos) en un sistema GMAO es vital para auditar la fiabilidad de la maquinaria (MTBF) y justificar los costes del departamento.

1. El Soporte Documental de Mantenimiento Correctivo

En el entorno industrial de Calidad Total (TQA), "lo que no está escrito o registrado digitalmente, no existe". La reparación técnica es inútil a nivel organizativo si el ingeniero de mantenimiento desconoce qué componente falló, cuánto tiempo se invirtió o si esa misma máquina se averió tres veces la semana pasada. La burocracia técnica, lejos de ser un obstáculo, es el sistema nervioso del mantenimiento. Permite calcular el Tiempo Medio Entre Fallos (MTBF), ajustar presupuestos y prever compras. A continuación, desglosamos los pilares documentales que sostienen la actividad del electricista de planta.

1. Redacción del Parte de Averías y la Orden de Trabajo (OT)

El ciclo documental se inicia cuando un operario de producción detecta un fallo y genera un Aviso de Avería (o Parte de Avería). Este documento detalla los síntomas ("La cinta transportadora 2 huele a quemado y se detiene"). El responsable de mantenimiento transforma este aviso en una Orden de Trabajo (OT), que es el mandato oficial de ejecución. La OT incluye: un número de identificación unívoco, la criticidad del fallo, el código alfanumérico del activo (la máquina), los permisos de trabajo especiales requeridos (espacios confinados o LOTO para alta tensión), y un bloque en blanco para que el técnico de mantenimiento documente su intervención real ("Sustituido contactor tripolar por fallo de fase L2, invertidas 2 horas"). El cierre de la OT con la firma o validación digital del técnico da por finalizada legalmente la intervención.

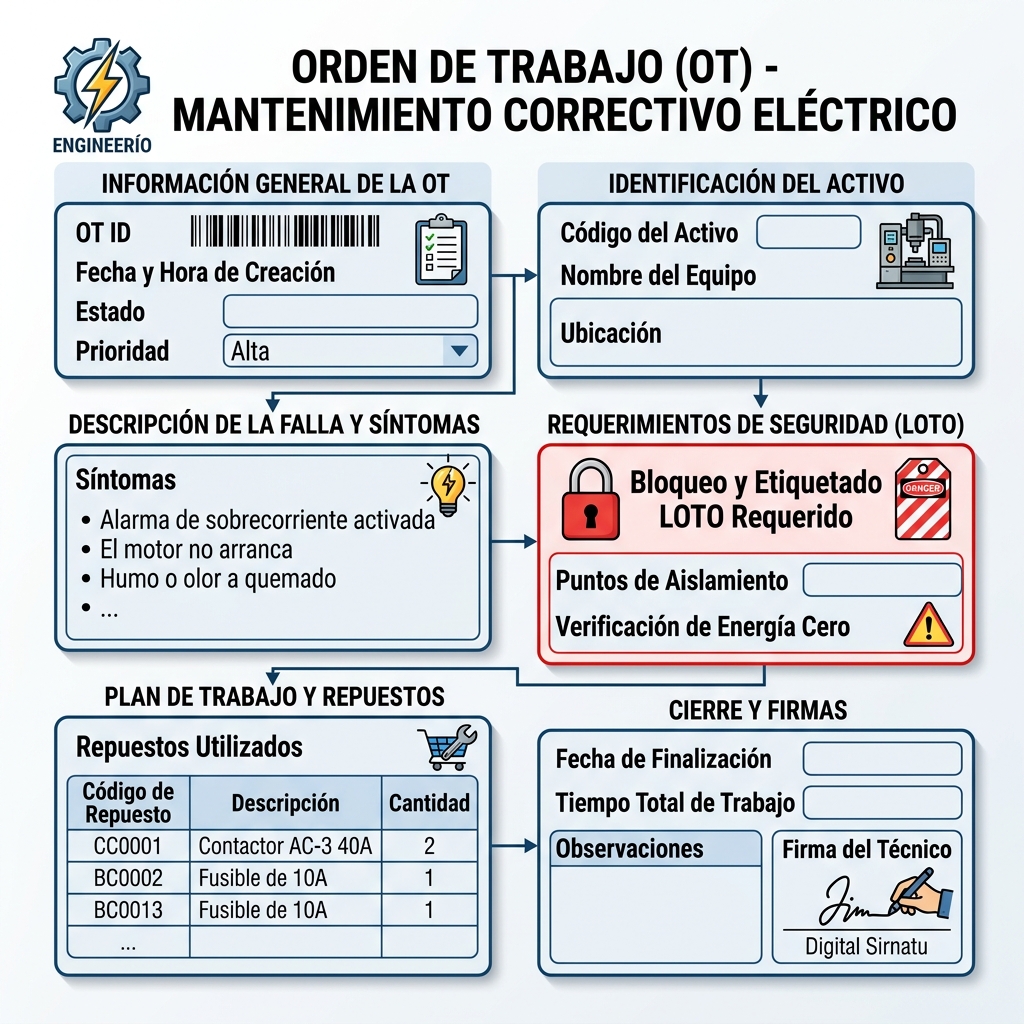

Estructura normalizada de una orden de trabajo (OT) digitalizada para operaciones de mantenimiento.
Figura 1: Estructura normalizada de una orden de trabajo (OT) digitalizada para operaciones de mantenimiento. Licencia: CC BY-SA 4.0

2. Gestión de Stocks e Historiales en GMAO

Las modernas factorías han sustituido el papel por software GMAO (Gestión de Mantenimiento Asistido por Ordenador) accesible desde tabletas industriales ATEX o terminales locales. Cuando el técnico cierra la OT en el sistema, no solo escribe un informe. Al indicar los códigos de los repuestos consumidos (ej. un relé térmico LRD21 y un juego de fusibles aM 10A), el GMAO automáticamente descuenta esos elementos del inventario del almacén central. Si el stock cae por debajo del "Punto de Pedido", el software lanza una alerta de compra al departamento de aprovisionamiento. Simultáneamente, la avería queda grabada en el Historial de la Máquina. Si el ingeniero analiza el historial y ve que ese motor quema sus contactores cada tres meses, iniciará una investigación de rediseño (ingeniería de fiabilidad) para aumentar el calibre del equipo, ya que el mantenimiento correctivo sistemático es económicamente insostenible.

3. Elaboración de Presupuestos y Fichas de Control de Almacén

Especialmente para empresas instaladoras o subcontratas de mantenimiento externo, la reparación implica una facturación. La Ficha de Control de Almacén permite rastrear el coste del material (el precio de costo del contactor) que se imputará al cliente. El técnico debe ser escrupuloso en el registro de las horas de trabajo (mano de obra directa) y los kilómetros de desplazamiento, ya que todos estos inputs alimentan la elaboración del Presupuesto o la Factura final. Una OT mal redactada (donde se olvidó anotar el cambio de 30 metros de manguera tetrapolar de 6 mm²) supondrá una pérdida directa de rentabilidad para la empresa de servicios.

🤖 HABLA CON LA IA: "Reparas una máquina de envasado a las 3:00 AM cambiando un contactor. Para ir rápido, no cierras la OT en la tableta del GMAO y no anotas la referencia del material consumido en el almacén. Al día siguiente, la misma máquina falla y el técnico del turno de mañana no encuentra repuestos. Analiza el impacto de esta negligencia documental."

📖 Normativa: Ruptura de Trazabilidad

La omisión de la OT provoca un efecto dominó catastrófico: 1) El sistema GMAO cree erróneamente que la máquina no fue reparada anoche (falsificando las estadísticas MTTR/MTBF). 2) Al no declarar el material consumido, el stock virtual del almacén muestra 1 unidad disponible cuando físicamente hay 0. Esta "rotura de stock fantasma" paralizará la producción de forma prolongada, ya que no se emitió el aviso automático de reposición a los proveedores.

🔬 Laboratorio Práctico de Diagnóstico

Abre el simulador de Mantenimiento GMAO para generar una Orden de Trabajo ficticia, asignando recursos, repuestos y documentando los tiempos de tu última reparación.

🔧 Abrir Módulo de Gestión GMAO en la Calculadora
📝 Autoevaluación Síncrona
1. ¿Qué es el documento inicial que redacta el operario al detectar un fallo físico?
  • El Aviso de Avería (o Parte de Solicitud Inicial).
  • El Protocolo LOTO de bloqueo mecánico y etiquetado.
  • El Presupuesto Oficial visado por el técnico TQA.
2. ¿Qué ocurre en el GMAO al registrar en la OT los recambios que se han consumido?
  • El sistema los descuenta del stock y prevé su compra automática.
  • El cuadro eléctrico recibe permiso inmediato de realimentación.
  • La máquina queda catalogada permanentemente como obsoleta.
3. ¿Por qué es vital cerrar minuciosamente la Orden de Trabajo al finalizar?
  • Para alimentar el historial del activo y asegurar la trazabilidad.
  • Para evitar saltos intempestivos del interruptor magnetotérmico.
  • Para purgar todo residuo electrostático dentro del PLC central.
