🎯 Objetivo de la Lección: Cerrar el ciclo de mantenimiento integrando al operario final. Transferir el conocimiento crítico de la ingeniería electromecánica a manuales de explotación comprensibles y documentar el histórico de inspecciones legales bajo las exigencias del Reglamento Electrotécnico de Baja Tensión (REBT).

1. Protocolos de Operación Segura para el Usuario Final

La ingeniería de mantenimiento más avanzada fracasa irremediablemente si el operario que gobierna la máquina a diario carece de instrucciones claras o perpetúa prácticas operativas dañinas (por ejemplo, invertir bruscamente el sentido de giro de un gran motor sin dejar que el eje se detenga). El electricista o ingeniero no puede ser un vigilante constante; debe empoderar al usuario mediante la elaboración de protocolos de operación estandarizados. Esta documentación es el eslabón final que conecta la reparación correctiva recién finalizada con la fiabilidad a largo plazo (Zero Downtime).

1. Redacción de Manuales de Explotación Sencillos

Un error común en los departamentos técnicos es entregar al operario de planta el manual del fabricante: un bloque de 400 páginas con curvas de par e impedancias de cortocircuito. El usuario de máquina no necesita esto. Requiere un Manual de Explotación de Una Página (One-Pager) o Procedimiento Operativo Estándar (SOP) plastificado y adherido junto a la botonera principal. Este documento debe contener tres pilares: 1) Secuencia exacta de arranque en frío (ej. "Aguardar 30 segundos tras el rearme para estabilización del variador"). 2) Código visual de balizas luminosas (Verde: OK, Ámbar: Falta de material, Rojo: Falla térmica de motor). 3) Protocolo de Parada de Emergencia: qué hacer (pulsar seta roja) y a qué extensión telefónica llamar. La simplicidad del manual reduce drásticamente el error humano, responsable de más del 40% de las roturas de aparellaje electromecánico.

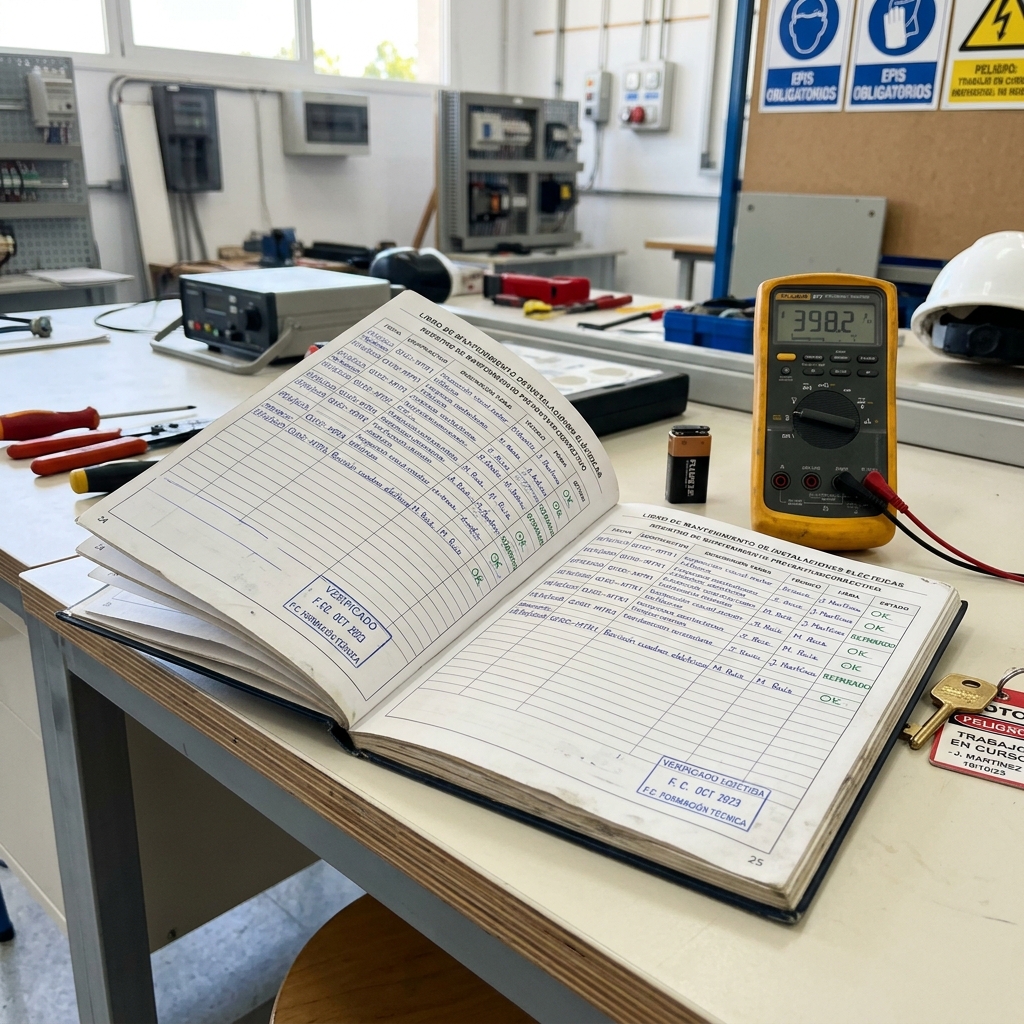

Vista de un libro de mantenimiento físico debidamente foliado y actualizado bajo normativas vigentes.
Figura 1: Vista de un libro de mantenimiento físico debidamente foliado y actualizado bajo normativas vigentes. Licencia: CC BY-SA 4.0

2. Libros de Mantenimiento Preventivo bajo el REBT

Más allá de los manuales de uso, las instalaciones eléctricas de baja tensión están sometidas a control administrativo. Locales de pública concurrencia, quirófanos o industrias con riesgo de incendio (locales ATEX) deben poseer un Libro u Hoja de Mantenimiento y Revisiones. Este libro es un documento legal exigido por la Instrucción Técnica Complementaria (ITC-BT-05) del Reglamento Electrotécnico de Baja Tensión en España. En él, el instalador autorizado o la empresa mantenedora TQA estampará su firma y sello periódicamente, certificando que se han revisado elementos vitales como: el estado del sistema de puesta a tierra (medición en ohmios con telurómetro), la resistencia de aislamiento de la red, y el tiempo de salto de los interruptores diferenciales (inyectando corriente de fuga de 30 mA o 300 mA). En caso de accidente laboral, la ausencia o falsificación de este libro acarrea responsabilidades penales graves.

3. Registro de Incidencias y Plan de Formación Continua de Operarios

La cultura preventiva cierra su ciclo con la formación. Las anomalías recurrentes anotadas en el registro de incidencias (o en el módulo GMAO analizado en el Paso 31) revelan carencias en la operación. Si el registro muestra que las paradas por sobrecalentamiento térmico (salto del bimetal) siempre ocurren en el tercer turno, indica que esos operarios están sobrecargando la cinta transportadora por encima de su capacidad de diseño nominal (I_n). El técnico de mantenimiento debe escalar esta incidencia para que se diseñe un Plan de Formación de Reciclaje. Explicar al operario que cada salto térmico debilita irreversiblemente el esmalte de las bobinas del estator transforma a un "pulsador de botones" en un agente activo de la fiabilidad mecánica del taller.

🤖 HABLA CON LA IA: "Durante una inspección técnica oficial (OCA), el inspector exige ver el Libro de Revisiones de la instalación eléctrica. El gerente de la fábrica le entrega una carpeta con facturas de piezas compradas (contactores, diferenciales nuevos). El inspector levanta un acta de infracción grave. ¿Por qué las facturas de material no sustituyen al Libro de Mantenimiento normativo?"

📖 Normativa: Valor Legal del Libro de Mantenimiento

Comprar repuestos demuestra gasto, pero no garantiza seguridad. El Libro de Mantenimiento, amparado por el REBT (ITC-BT-05), certifica que un técnico o instalador legalmente autorizado ha auditado los sistemas de protección (como la puesta a tierra o el tiempo de respuesta de los diferenciales) y asume la responsabilidad civil/penal de que la instalación es segura frente al riesgo de electrocución o incendio, basándose en ensayos instrumentales calibrados, no en simples compras.

🔬 Laboratorio Práctico de Diagnóstico

Ingresa al módulo de motores de la calculadora interactiva para verificar cómo los umbrales de ajuste de los relés térmicos (In) se reflejan numéricamente en las auditorías de inspección preventiva del Libro de Mantenimiento.

⚙️ Abrir Módulo de Motores en la Calculadora
📝 Autoevaluación Síncrona
1. ¿Qué característica debe tener un manual de explotación para operarios según TQA?
  • Ser visual, de una sola página y con protocolos sencillos.
  • Incluir complejas curvas de par electromagnético teóricas.
  • Listar los códigos hexadecimales del programa del PLC.
2. ¿Qué documento legal exige la ITC-BT-05 del REBT en instalaciones críticas?
  • Un Libro de Mantenimiento y Revisiones con firmas autorizadas.
  • Un presupuesto anual detallando consumibles de fontanería.
  • Un certificado de eficiencia lumínica para zonas oscuras.
3. ¿Qué delatan los saltos térmicos constantes en un turno de trabajo específico?
  • Una sobrecarga operativa humana por encima de la capacidad (In).
  • Un aumento mágico del par resistente debido al viento lunar.
  • Un defecto puramente estético en la pintura del armario.
