🎯 Objetivo de la Lección: Evaluar las implicaciones críticas que una avería eléctrica o lógica desencadena sobre la seguridad integral (funcional e industrial) del personal y del sistema productivo, implementando protocolos de contingencia como LOTO (Lockout-Tagout) y técnicas predictivas (AMFE).

1. Impacto de las Averías sobre la Seguridad Funcional (SIL/PL)

El fin último del mantenimiento electromecánico no es mantener los motores girando a toda costa, sino garantizar que la maquinaria opere dentro de unos márgenes de seguridad que impidan la pérdida de vidas humanas o el desastre ecológico/patrimonial. Cuando un automatismo falla, las consecuencias trascienden el mero "lucro cesante" de la producción detenida. En la ingeniería moderna, el nivel de fiabilidad requerido por una máquina se evalúa mediante normativas de Seguridad Funcional, asignando un Nivel de Integridad de Seguridad (SIL según IEC 61508) o un Nivel de Prestaciones (PL según ISO 13849). Una avería que degrada estos sistemas (por ejemplo, el puenteo accidental de una barrera fotoeléctrica de seguridad) transforma una instalación inofensiva en una trampa mortal encubierta, ya que el sistema de control del PLC asume erróneamente que el área de peligro está despejada.

1. Riesgo de Choque Eléctrico y Paradas Incontroladas de Activos

La consecuencia primaria de la perforación o degradación de un aislamiento galvánico es la derivación de tensión de red (generalmente 230V/400V) hacia las masas metálicas accesibles de la máquina (carcasas de motores, pupitres metálicos o bandejas portacables). Si la red de tierras es defectuosa o ha sido seccionada por corrosión, el interruptor diferencial no disparará preventivamente (como establece el esquema TT), convirtiendo al próximo operario que toque el chasis en el conductor de retorno a tierra, sufriendo un choque eléctrico potencialmente letal (fibrilación ventricular por encima de los 30 mA). En paralelo, los fallos de mando generan paradas incontroladas. Si un contactor sufre una soldadura irreversible en sus polos de potencia por un arco eléctrico anterior (micro-soldadura de contactos de plata), la orden del PLC de detener la prensa no surtirá efecto, y el motor de la prensa seguirá descendiendo triturando el material (o la matriz) en un siniestro mecánico total que destruye el activo industrial de cientos de miles de euros.

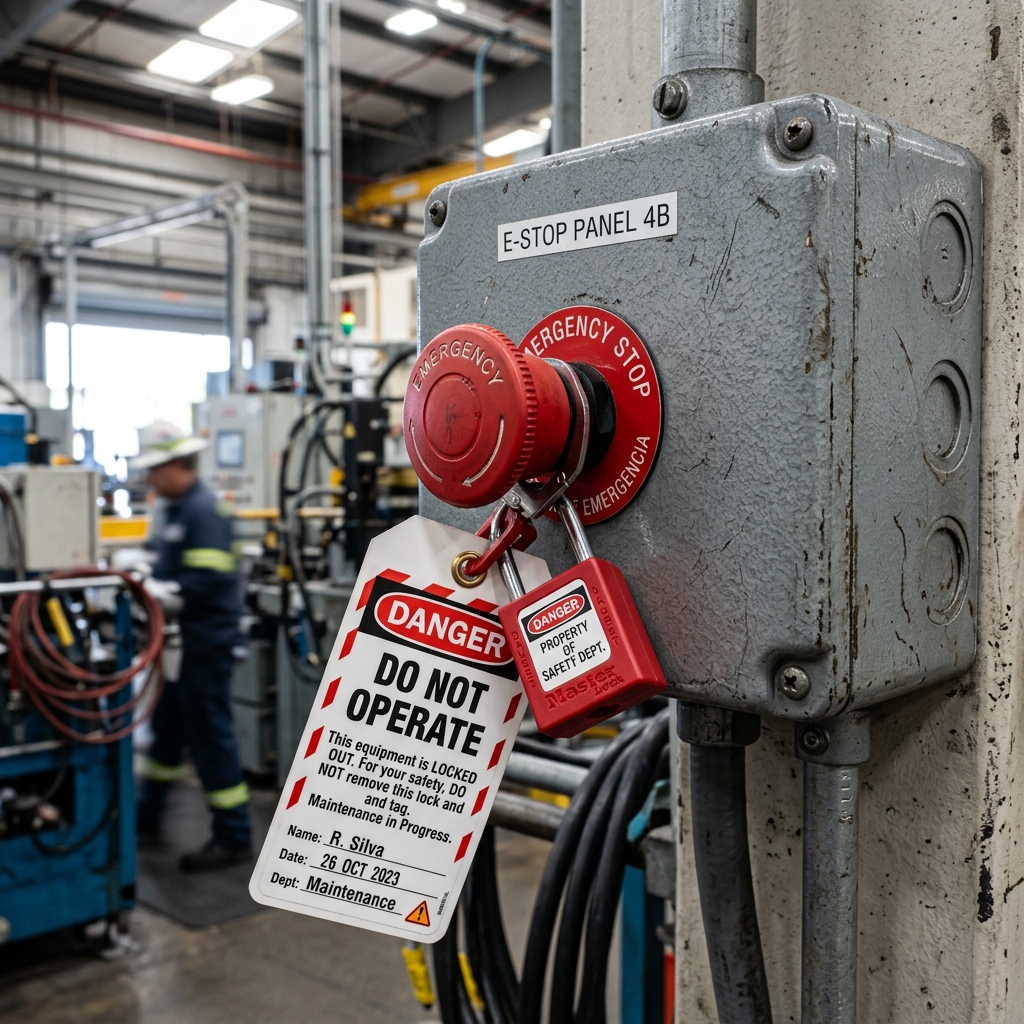

Detalle en primer plano de un pulsador de seta de emergencia de color rojo enclavado físicamente bajo el protocolo LOTO.
Figura 1: Detalle en primer plano de un pulsador de seta de emergencia de color rojo enclavado físicamente bajo el protocolo LOTO. Licencia: CC BY-SA 4.0

2. Modos de Fallo Críticos en Dispositivos de Parada de Emergencia (LOTO)

Las averías que afectan al circuito de seguridad intrínseco (mushrooms, cuerdas de tracción, finales de carrera de puertas) son de categoría crítica absoluta. Por diseño (Fail-Safe), un botón de emergencia rojo debe estar cableado con contactos Normalmente Cerrados (NC); de este modo, si el cable se corta o se afloja, la máquina se detiene sola. Un modo de fallo catastrófico ocurre cuando la humedad o el óxido solidifican el contacto cerrado, impidiendo que abra al golpear la seta. Para proteger a los mantenedores que van a reparar estos u otros fallos en campo, es ineludible la aplicación del protocolo LOTO (Lockout / Tagout - Bloqueo y Etiquetado). El protocolo dicta que el técnico debe localizar el seccionador general, cortarlo (Energía Cero), enganchar una pinza de seguridad, cerrar su candado personal (Lockout) y colgar su etiqueta identificativa (Tagout). Así se previene el fatal accidente de que otro operario, ignorando que hay alguien metido dentro de la troqueladora, rearme el cuadro eléctrico desde la sala de control y presione el botón de marcha.

3. Protocolos de Análisis de Modos de Fallo y Efectos (AMFE) en Taller

En lugar de esperar a que ocurra el siniestro para contar los daños, la ingeniería de mantenimiento proactiva utiliza el protocolo AMFE (Análisis de Modos de Fallo y Efectos). Esta herramienta matricial exige reunir al equipo técnico de planta para desglosar cada componente del cuadro (por ejemplo, el relé térmico F1). Para dicho componente, se listan sus Modos de Fallo (se traba, no dispara, dispara a destiempo), las Causas (polvo, vibración, ajuste erróneo) y, crucialmente, los Efectos Severos (quema del motor M1 y parada de la línea de embotellado). A este cóctel se le asignan valores matemáticos de Gravedad, Ocurrencia y Detectabilidad, calculando un Número de Prioridad de Riesgo (NPR). Si el NPR supera un umbral estipulado, el reglamento interno obliga a implementar una modificación de diseño o a aumentar la frecuencia del mantenimiento preventivo (por ejemplo, termografías mensuales) para garantizar que las consecuencias operativas de ese posible fallo nunca lleguen a materializarse en el suelo de la fábrica.

🤖 HABLA CON LA IA: "Durante un mantenimiento preventivo de una cinta transportadora, aplicas un candado amarillo en el seccionador del motor (LOTO). Un operario de producción retira tu candado con una cizalla porque 'necesita arrancar urgente' y argumenta que estabas descansando. Argumenta legalmente por qué esto es una infracción muy grave."

📖 Normativa: Reglas de Oro y LOTO (RD 614/2001)

El Real Decreto 614 sobre riesgo eléctrico establece las 5 reglas de oro. El protocolo LOTO no es una simple sugerencia, es el método homologado por normativas internacionales (OSHA) para garantizar la consignación inquebrantable de la energía antes del trabajo.

🔬 Laboratorio Práctico de Diagnóstico

Abre el Sistema de Gestión de Mantenimiento Asistido por Ordenador (GMAO) para emitir órdenes de trabajo con bloqueos LOTO obligatorios.

🔧 Abrir Módulo de Gestión GMAO en la Calculadora
📝 Autoevaluación Síncrona
1. ¿Qué provoca la soldadura térmica de contactos de un contactor?
  • Una parada incontrolada al impedir desconectar la carga.
  • El encendido inmediato de los LEDs indicadores del PLC.
  • La bajada brusca de tensión en el transformador zonal.
2. ¿Cuál es el núcleo del protocolo de seguridad LOTO en taller?
  • El bloqueo físico personal e intransferible de la energía.
  • Acelerar temporalmente las tareas de mantenimiento puro.
  • Reparar inmediatamente las bobinas de contactores dañados.
3. ¿Qué mide el Número de Prioridad de Riesgo (NPR) del AMFE?
  • El nivel crítico combinando gravedad, ocurrencia y detección.
  • La intensidad magnética total en el interior de la máquina.
  • El voltaje exacto de disparo del relé térmico industrial.
