🎯 Objetivo de la Lección: Comprender las leyes fundamentales de la física (Joule, Ampère y Faraday-Lenz) que rigen la capacidad destructiva de una avería eléctrica, dimensionando adecuadamente los aislamientos y soportes mecánicos para mitigar el impacto estructural y las interferencias de señal.

1. Análisis Físico-Químico de los Efectos Colaterales de las Fallas

Cuando se produce un defecto eléctrico (como un cortocircuito o una sobrecarga sostenida), la energía inyectada por la red eléctrica deja de transformarse en trabajo mecánico o luminoso, y se libera violentamente en el punto de fallo, produciendo estragos. El daño resultante sobre la instalación no es un suceso aleatorio, sino el resultado directo de tres fenómenos físicos colaterales: la transformación en calor, la creación repentina de fuerzas mecánicas de atracción/repulsión y la emisión de campos magnéticos que ensucian el espectro circundante. Un técnico competente debe evaluar y mitigar los tres efectos simultáneamente, ya que a menudo el peor daño secundario de un cortocircuito en un cuadro no es la quema del cable, sino que la explosión magnética de las barras destroce físicamente los aisladores.

1. Efectos Térmicos por Corrientes de Cortocircuito y Efecto Joule

La Ley de Joule establece de forma inexorable que cualquier corriente que atraviesa un conductor genera calor, siendo esta energía proporcional al cuadrado de la corriente multiplicada por la resistencia y el tiempo (E = I² · R · t). En un régimen normal de trabajo (por ejemplo, 50A), este calor se disipa lentamente a través de la envolvente del cuadro. Sin embargo, en un cortocircuito franco en baja tensión, la corriente puede dispararse repentinamente hasta los 15.000 Amperios (15 kA). Al elevar la corriente al cuadrado, la energía calorífica generada salta en proporciones catastróficas. Este brutal aporte térmico actúa en milisegundos, derritiendo primero el aislante termoplástico (PVC) (cuya temperatura máxima soportable es de apenas 70°C en servicio o 160°C en corto) y procediendo luego a vaporizar directamente el alma de cobre (cuyo punto de fusión es 1085°C). El resultado es la proyección violenta de escoria metálica fundida y plasma ardiente (el temido arco eléctrico), capaz de incendiar la instalación completa si las protecciones magnetotérmicas no interrumpen el defecto antes de alcanzar lo que el reglamento denomina la I²t límite térmica del cable.

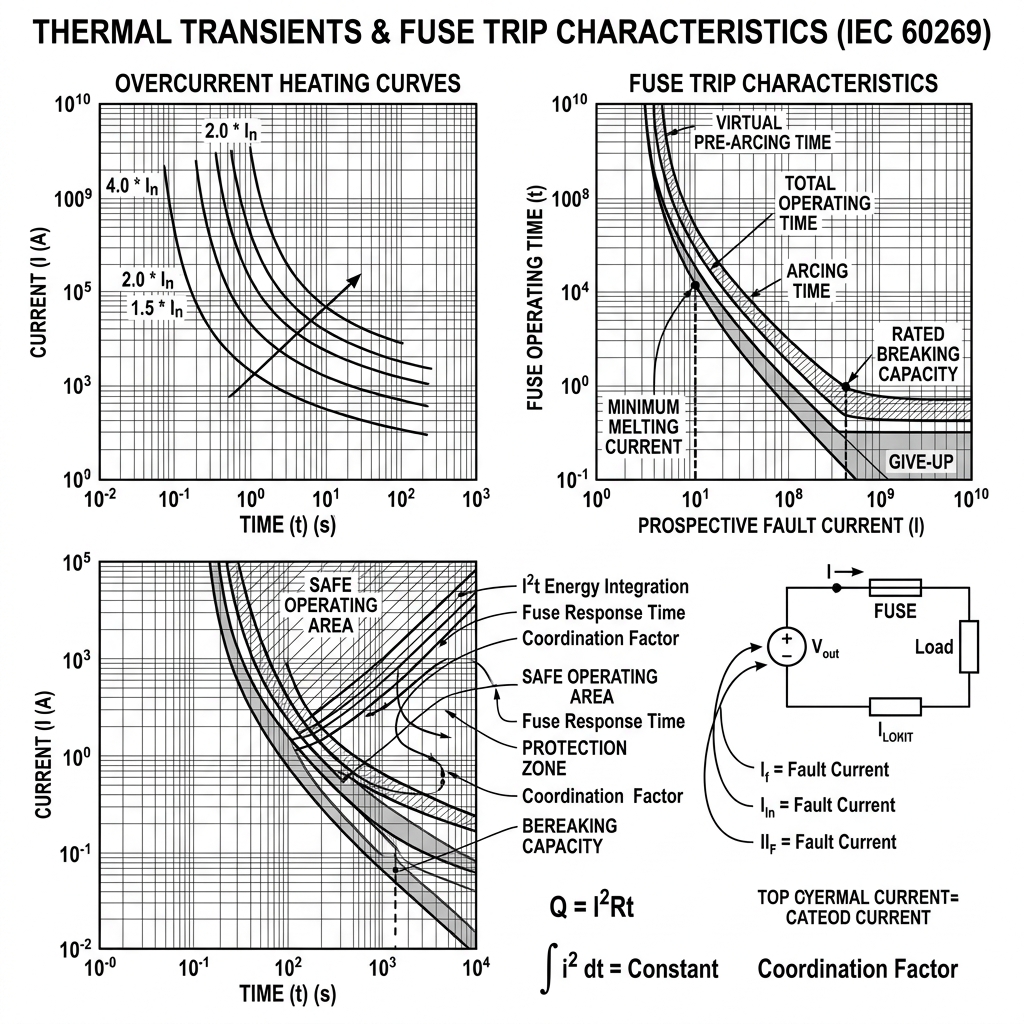

Curvas logarítmicas de transitorios térmicos de calentamiento y curvas de disparo de fusibles de acompañamiento
Figura 1: Curvas logarítmicas de transitorios térmicos de calentamiento y curvas de disparo de fusibles de acompañamiento. Licencia: CC BY-SA 4.0

2. Esfuerzos Electrodinámicos sobre Barras de Cobre y Sujeciones

Menos evidente visualmente, pero estructuralmente devastador, es el efecto dinámico o mecánico derivado de la Ley de Fuerza de Ampère (Fuerza de Lorentz). Cuando por dos barras de cobre paralelas ubicadas en un embarrado general circulan grandes corrientes, el campo magnético inducido genera fuerzas de atracción (si las corrientes van en el mismo sentido) o repulsión masiva (si son corrientes de cortocircuito de diferentes fases viajando en sentidos opuestos). En condiciones de carga nominal, esta fuerza equivale a unos pocos gramos por metro y pasa desapercibida. Pero durante un cortocircuito severo de 30 kA, la fuerza repulsiva magnética entre dos barras de fase que se cruzan puede superar las varias toneladas de empuje. Este Esfuerzo Electrodinámico golpea como un martillo invisible, doblando las gruesas pletinas de cobre de 10mm como si fueran de papel de aluminio, y reventando en pedazos los aisladores portabarras de resina epoxi si no fueron diseñados con el coeficiente de cortocircuito adecuado en el proyecto de ingeniería, dejando el cuadro destruido mecánicamente.

3. Perturbaciones Electromagnéticas (EMI/RFI) y Acoplamientos Parásitos

El tercer efecto invisible de las fallas no destruye chasis ni funde metales, sino que corrompe la información. Cualquier variación brusca de corriente (una descarga capacitiva, un fallo a tierra de un motor controlado por inversor, o el simple rebote rápido de un contactor) genera transitorios de alta frecuencia según la Ley de Inducción de Faraday. Estos pulsos irradian energía electromagnética a través del aire (RFI) o se acoplan capacitivamente a lo largo de las bandejas portacables adyacentes (EMI). Cuando un pico de inducción se acopla en el delicado cableado de 24V de un encoder o de una red Ethernet industrial (PROFINET), altera los niveles lógicos que interpreta el procesador, provocando falsas alarmas, reseteos aleatorios del PLC (Watchdog Timeout) o la pérdida de conexión. Para neutralizar estos "fantasmas" electromagnéticos, se aplican medidas de apantallamiento estricto: mallas de cobre trenzadas conectadas a tierra a 360 grados, separación física perimetral de al menos 20 cm entre cables de potencia ruidosa y señales de mando, y la instalación preventiva de filtros pasivos RC (Snubbers) en bobinas inductivas.

🤖 HABLA CON LA IA: "Durante un cortocircuito estimado en 10 kA, el interruptor general tarda 1.5 segundos en disparar por un fallo mecánico. Calcula mentalmente si un cable de PVC convencional resistirá el transitorio térmico y justifica el resultado físico."

📖 Normativa: Diseño Térmico de la Envolvente (UNE-EN 61439)

El constructor del cuadro eléctrico debe certificar legalmente el cálculo térmico y la resistencia a los cortocircuitos asignados (Icw). Si las distancias de fijación del embarrado exceden lo normado, en un siniestro el fabricante asume toda la responsabilidad penal.

🔬 Laboratorio Práctico de Diagnóstico

Verifica mediante parámetros la disipación térmica y las reglas de diseño para envolventes (cuadros) bajo sobrecargas.

🌡️ Abrir Módulo de Ventilación Térmica en la Calculadora
📝 Autoevaluación Síncrona
1. ¿A qué es proporcional la energía destructiva según Joule?
  • Al cuadrado de la corriente multiplicado por el tiempo.
  • Solamente a la resistencia pura del conductor desnudo.
  • A la tensión residual dividida entre la temperatura.
2. ¿Qué produce el esfuerzo electrodinámico en un cortocircuito?
  • Fuerzas masivas que deforman las barras de cobre físicamente.
  • Caídas exclusivas de tensión en el transformador de alta.
  • Creación inmediata de mallas lógicas de interferencia.
3. ¿Cómo se evitan los acoplamientos parásitos (EMI) en cables?
  • Usando apantallamiento conectado a tierra y separación física.
  • Aumentando radicalmente el amperaje en los actuadores mecánicos.
  • Enroscando todos los terminales ruidosos hacia un condensador.
