🎯 Objetivo de la Lección: Adquirir la sistemática analítica para rastrear el origen de una avería mediante mediciones instrumentales estructuradas, eliminando la "adivinanza" y asegurando que las comprobaciones de tensión, corriente y aislamiento se realicen bajo protocolos estrictos de seguridad eléctrica.

1. Metodología y Algoritmos de Diagnóstico en Baja Tensión

El diagnóstico de averías no es un arte místico, sino un proceso deductivo y matemático que se apoya en el método científico. Un técnico experto nunca reemplaza componentes al azar esperando que el problema se resuelva (método de "ensayo y error" o "cambiapiezas"), ya que esto oculta la causa raíz y garantiza que la avería se repita, además de disparar los costes de mantenimiento. El diagnóstico profesional se basa en algoritmos de aislamiento de fallas, utilizando los planos esquemáticos como mapa de ruta y la instrumentación de medida como brújula. La meta es acotar secuencialmente el tramo de la instalación donde se ha interrumpido el flujo de energía o de información, verificando paso a paso las condiciones pre-requeridas para el funcionamiento normal de cada sub-bloque funcional del sistema.

1. Filosofía del Diagnóstico de Fallas Basado en Árboles de Decisión

El enfoque más sólido es la estrategia "Half-Split" o división por mitades. Ante un circuito extenso en serie (por ejemplo, una cadena de 10 seguridades para autorizar el arranque de una prensa), medir una a una desde el principio es ineficiente. El técnico acude directamente al punto medio de la cadena y mide tensión; si hay tensión, significa que toda la primera mitad está sana y la avería reside en la segunda mitad. Repitiendo esta división binaria, se localiza el componente fallido en un máximo de 3 o 4 medidas. Esta filosofía se plasma en árboles de decisión pre-programados en los manuales de mantenimiento, donde cada nodo es una pregunta binaria (¿Hay 24V en el borne X2:14? Sí/No) que dirige al técnico por ramas lógicas hasta el componente exacto a sustituir. Este método exige una comprensión topológica perfecta de cómo interactúan los circuitos de fuerza (400V) y los de mando (24V/230V), aislando siempre si el problema radica en que el actuador no recibe energía o en que el PLC no le está dando la orden.

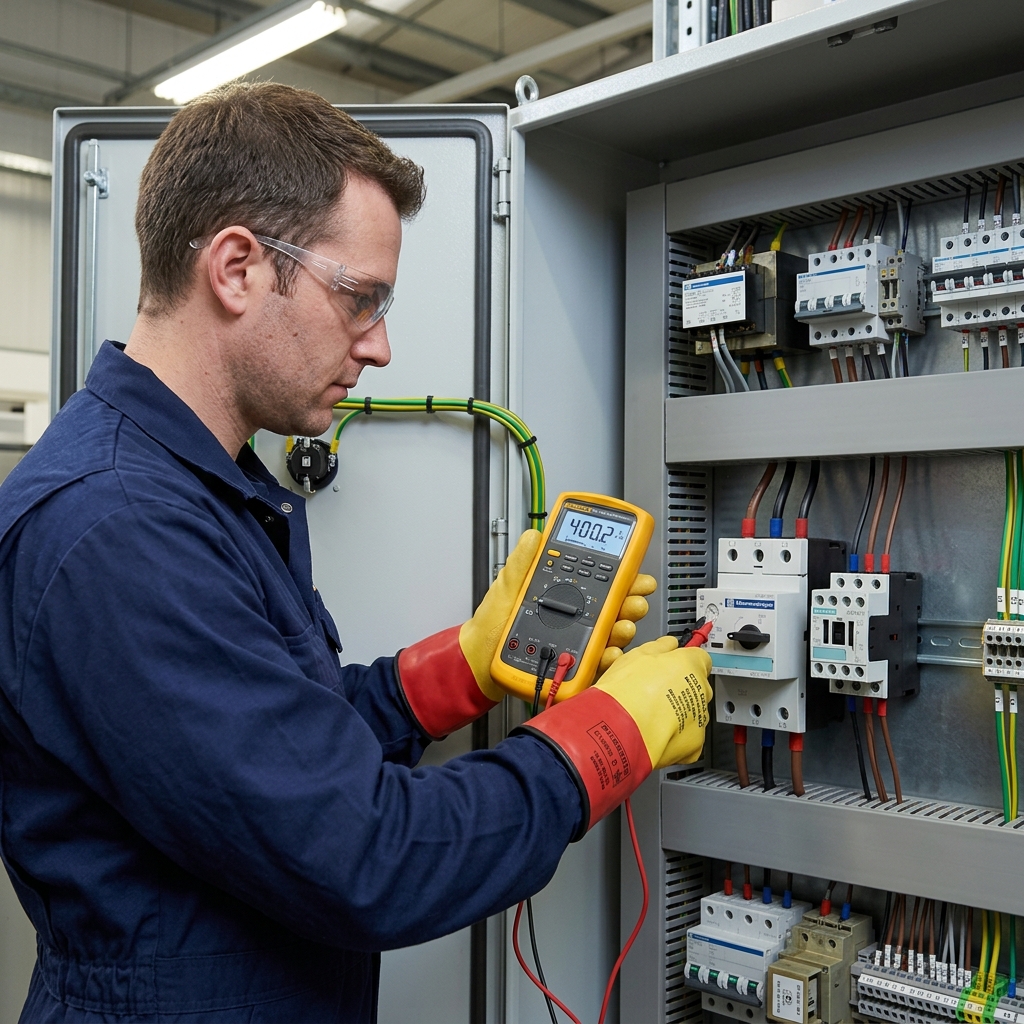

Técnico provisto de guantes dieléctricos midiendo la tensión de salida de un guardamotor con multímetro True-RMS en armario
Figura 1: Técnico provisto de guantes dieléctricos midiendo la tensión de salida de un guardamotor con multímetro True-RMS en armario. Licencia: CC BY-SA 4.0

2. Medición de Parámetros Clave: Tensión, Intensidad y Frecuencia

El multímetro digital es el bisturí del técnico. Sin embargo, en entornos industriales modernos repletos de electrónica de potencia (como variadores de frecuencia que trocean la onda mediante PWM), un polímetro barato medirá valores absurdos o fluctuantes. Es imperativo utilizar instrumentación True-RMS (Valor Eficaz Verdadero) capaz de integrar matemáticamente la energía real de formas de onda deformadas por armónicos. Las tres mediciones primarias de diagnóstico son: 1) Tensión (V): Siempre se mide en paralelo y bajo tensión, confirmando no solo la presencia de voltaje, sino su simetría (una caída de 20V en una fase respecto a las otras indica un desequilibrio severo o un falso contacto). 2) Intensidad (A): Se mide con pinza amperimétrica abrazando un solo conductor. Si un motor trifásico consume 5A, 5A y 0A, sabemos sin duda que funciona "a dos fases" y está en riesgo inminente de quema. 3) Continuidad y Aislamiento (Ω): Solo se miden en "ausencia total de tensión". La continuidad verifica que un hilo no esté roto (resistencia cercana a 0), mientras que el megóhmetro (inyectando 500V o 1000V DC) verifica que la corriente no se esté fugando hacia la carcasa a través de un barniz cuarteado (aislamiento, debiendo ser superior a 1 MΩ).

3. Protocolo de Aislamiento Seguro e Intervención de Cuadros Eléctricos

El diagnóstico a menudo obliga al técnico a introducir las manos (o las puntas de prueba) en armarios donde coexisten tensiones letales. Las pruebas "en caliente" (medición de tensión e intensidad) exigen que el técnico vista Equipos de Protección Individual (EPIs): guantes dieléctricos de Clase 0 (1000V) con sobreguante mecánico, pantalla facial contra arco eléctrico y ropa ignífuga. Una vez localizada la avería mediante medición en caliente, se pasa a la intervención física (sustitución del componente o medición de continuidad/aislamiento). En esta fase es inexcusable la aplicación de las Cinco Reglas de Oro estipuladas por el RD 614/2001: 1. Desconectar, 2. Prevenir cualquier posible realimentación (LOTO), 3. Verificar la ausencia de tensión con un comprobador dedicado bipolo (no sirve el polímetro común que puede tener las pilas gastadas o el fusible fundido), 4. Poner a tierra y en cortocircuito (en Media Tensión o si hay baterías de condensadores), y 5. Proteger y señalizar la zona. Solo tras aplicar esta secuencia, el cuadro se considera "consignado" y seguro para la manipulación mecánica.

🤖 HABLA CON LA IA: "Durante el diagnóstico de un motor que no arranca, mides la salida del contactor y tienes 400V entre L1-L2, 400V entre L2-L3, pero 0V entre L1-L3. El técnico junior sugiere cambiar el motor. Explícale por qué está equivocado y dónde está la verdadera avería."

📖 Normativa: Instrumentación de Diagnóstico (CAT III / CAT IV)

La norma IEC 61010-1 clasifica los instrumentos de medida en categorías de sobretensión. Para diagnosticar dentro de un cuadro general de distribución (aguas abajo del IGA), el multímetro y las puntas deben estar certificados mínimamente como CAT III 600V para soportar picos transitorios letales.

🔬 Laboratorio Práctico de Diagnóstico

Accede al simulador de Organismos de Control Autorizado para validar y certificar las mediciones de aislamiento y bucle reglamentarias.

🛡️ Abrir Módulo de Inspección OCA en la Calculadora
📝 Autoevaluación Síncrona
1. ¿En qué se basa el método deductivo de aislamiento "Half-Split"?
  • En acotar la falla midiendo siempre en el punto medio.
  • En sustituir todos los fusibles de la planta aleatoriamente.
  • En comprobar individualmente cada empalme desde el principio.
2. ¿Por qué es vital usar instrumentación True-RMS en la industria?
  • Porque integra la energía real de ondas deformadas por armónicos.
  • Porque emite sonidos ultrasónicos que asustan a los roedores.
  • Porque inyecta corriente continua masiva en la red trifásica.
3. ¿Qué mide un megóhmetro y en qué condiciones se utiliza?
  • Mide la resistencia del aislamiento, siempre sin tensión.
  • Mide el amperaje pico del estator, siempre a plena carga.
  • Mide el factor de potencia puramente reactivo del condensador.
