1. Categorización Científica de Síntomas en Entornos de Proceso Continuo
A diferencia de un cuadro eléctrico convencional de relés electromecánicos, una instalación automatizada moderna gobernada por Autómatas Programables (PLCs) introduce una capa abstracta de complejidad: el software. En estos sistemas, una avería física (hardware) y un bug de programación (software) pueden producir exactamente el mismo síntoma externo en la máquina. Por ello, la categorización científica de los síntomas exige que el técnico no solo observe la máquina, sino que se comunique con el "cerebro" del cuadro. El primer nivel de diagnóstico nunca requiere conectar el ordenador portátil; consiste en interpretar el panel de mando y el árbol de diagnóstico visual (LEDs) que los fabricantes de PLCs proporcionan en el frontal de sus CPUs.
1. Síntomas Estáticos y Dinámicos de Fallo en Fuentes y CPU

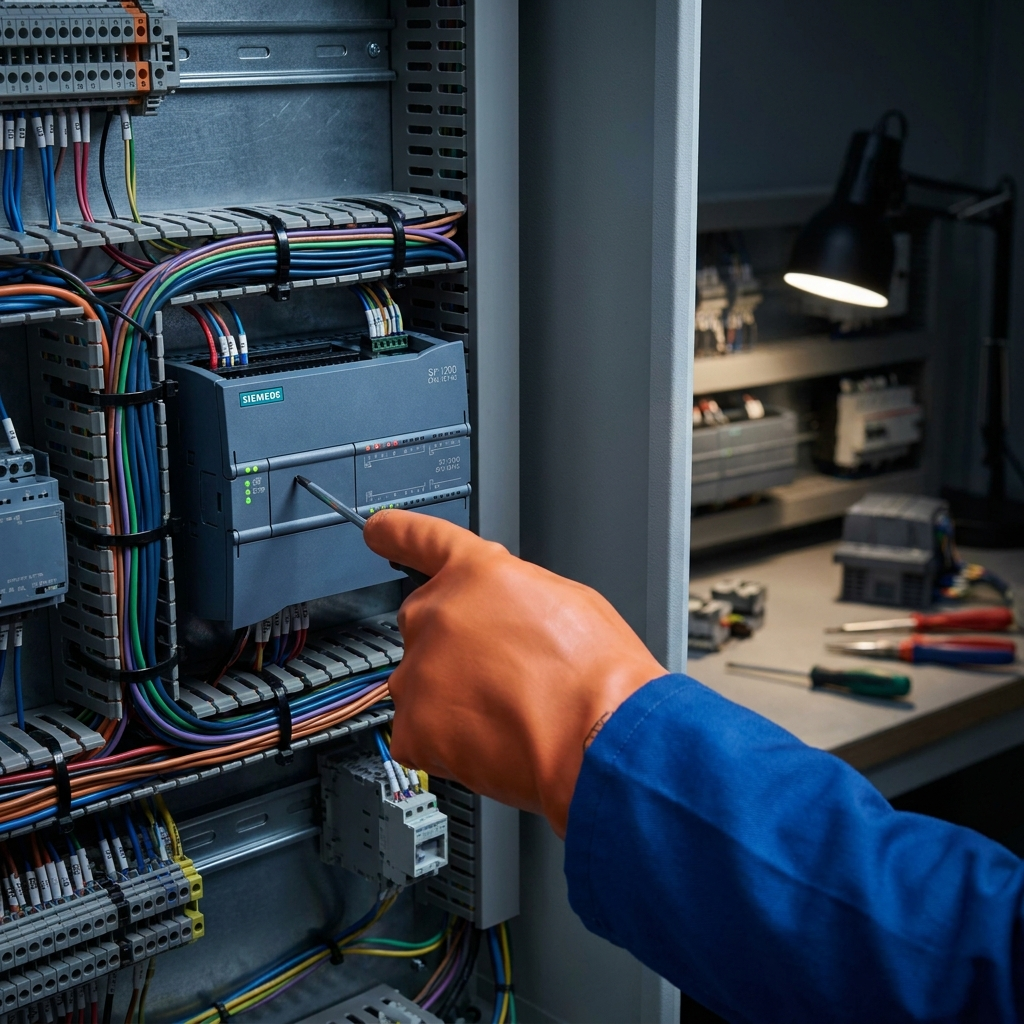

El primer paso ante un sistema inoperante es categorizar el estado vital de la unidad central de proceso. Los síntomas estáticos son las indicaciones luminosas fijas. En un autómata industrial típico (como un Siemens S7-1200), el LED verde de "RUN" debe estar encendido fijo. Si el PLC se ha ido a "STOP" (LED amarillo), la máquina está muerta, pero esto no es una avería física; el autómata se ha auto-protegido por un fallo de lógica (por ejemplo, división por cero en el código) o por la desconexión abrupta de un módulo de expansión. El síntoma más temido es el LED rojo de System Fault (SF) o Hardware Fault. Cuando este piloto se enciende, el diagnóstico salta de lo puramente eléctrico a la arquitectura interna: la CPU está indicando que una tarjeta de salidas analógicas se ha quemado, que un módulo I/O remoto ha perdido su alimentación de 24V, o que la memoria Flash interna se ha corrompido por una subida de tensión. Un síntoma recurrente de fallo en la fuente de alimentación conmutada del PLC es el "parpadeo general síncrono" de todos los LEDs (flickering); la fuente arranca, detecta un cortocircuito en los 24V de campo, se apaga (hipo térmico) y vuelve a intentar arrancar en bucle.
2. Pérdidas de Comunicación y Degradación de Señales de Control
En el entorno de Industria 4.0, los PLCs no están aislados, sino interconectados con docenas de variadores de frecuencia, pantallas HMI y sensores inteligentes mediante buses de campo industriales (PROFINET, Modbus TCP, EtherCAT). El síntoma de red más evidente es el encendido del LED rojo de Bus Fault (BF) en el autómata. Este síntoma no implica que el motor se haya quemado, sino que el PLC ha dejado de escuchar (Timeout) a la tarjeta de red del variador. Las causas físicas detrás de un BF son sutiles: un conector RJ45 crimpado defectuosamente por vibración, un cable Ethernet apantallado que ha sido pelado y cruza cerca de un cable de potencia (induciendo ruido electromagnético que corrompe las tramas de datos TCP/IP), o un duplicado accidental de direcciones IP en la red de planta. En las señales analógicas (4-20mA), un síntoma clásico de degradación es la fluctuación aleatoria del valor en la pantalla HMI (por ejemplo, un sensor de presión de 10 bares que marca 9.8, 10.5, 9.2, 11.0 de forma vertiginosa); esto rara vez es culpa del sensor, sino la prueba inequívoca de que la malla de apantallamiento del cable de instrumentación no ha sido conectada correctamente a tierra en el cuadro, permitiendo que el ruido eléctrico de conmutación contamine la señal pura.
3. Comportamiento Errático de Sensores y Actuadores en Lazo Cerrado
Un sistema de control en lazo cerrado depende de la realimentación: el PLC manda mover un actuador y espera que un sensor le confirme el movimiento para detenerlo. La categorización de síntomas mecánicos frente a lógicos es crucial aquí. Si el programa ordena cerrar una electroválvula, pero esta comienza a abrir y cerrar frenéticamente de forma rítmica (tableteo), el técnico debe observar los LEDs de las entradas. Si el LED del final de carrera parpadea al mismo ritmo, el problema es puramente físico: el sensor se ha aflojado de su soporte mecánico y está perdiendo el contacto físico con el vástago del pistón, volviendo loco al PLC. Por otro lado, en el control proporcional de temperatura mediante relés de estado sólido (SSR), si el sistema no logra estabilizar los 100°C del horno, y oscila constantemente entre 80°C y 120°C, el síntoma indica una saturación de la ganancia integral del bloque PID dentro del autómata, lo que exige una re-sintonización matemática (autotuning) del lazo de control, no un cambio de resistencias calentadoras.
📖 Normativa: Estándares de Diagnóstico (IEC 61131)
La norma IEC 61131-3 define las directrices sobre cómo los entornos de programación de los autómatas deben registrar y reportar en el búfer de diagnóstico interno los códigos de error hexadecimales derivados de fallos de hardware o desbordamientos aritméticos.
