1. Caracterización de Síntomas y Efectos en Averías de Automatismos
En el mantenimiento industrial, el diagnóstico rápido y certero es la diferencia entre una parada de planta de diez minutos y una de varios días. Una instalación electromecánica no se avería en silencio; antes, durante y después del fallo, emite señales que un técnico cualificado debe saber interpretar. Estos indicios perceptibles se denominan Síntomas, y sus consecuencias funcionales sobre la máquina se conocen como Efectos. La caracterización sintomatológica consiste en establecer una correlación directa entre lo que "hace" la máquina y el componente específico que ha fallado en la jerarquía del automatismo, sin necesidad de desmontarlo completamente. Al igual que un médico diagnostica a un paciente observando su fiebre o escuchando su respiración, el técnico eléctrico interroga a la máquina analizando su temperatura, sonido, vibración y comportamiento lógico.
1. Clasificación Funcional de Síntomas en Campo y Control

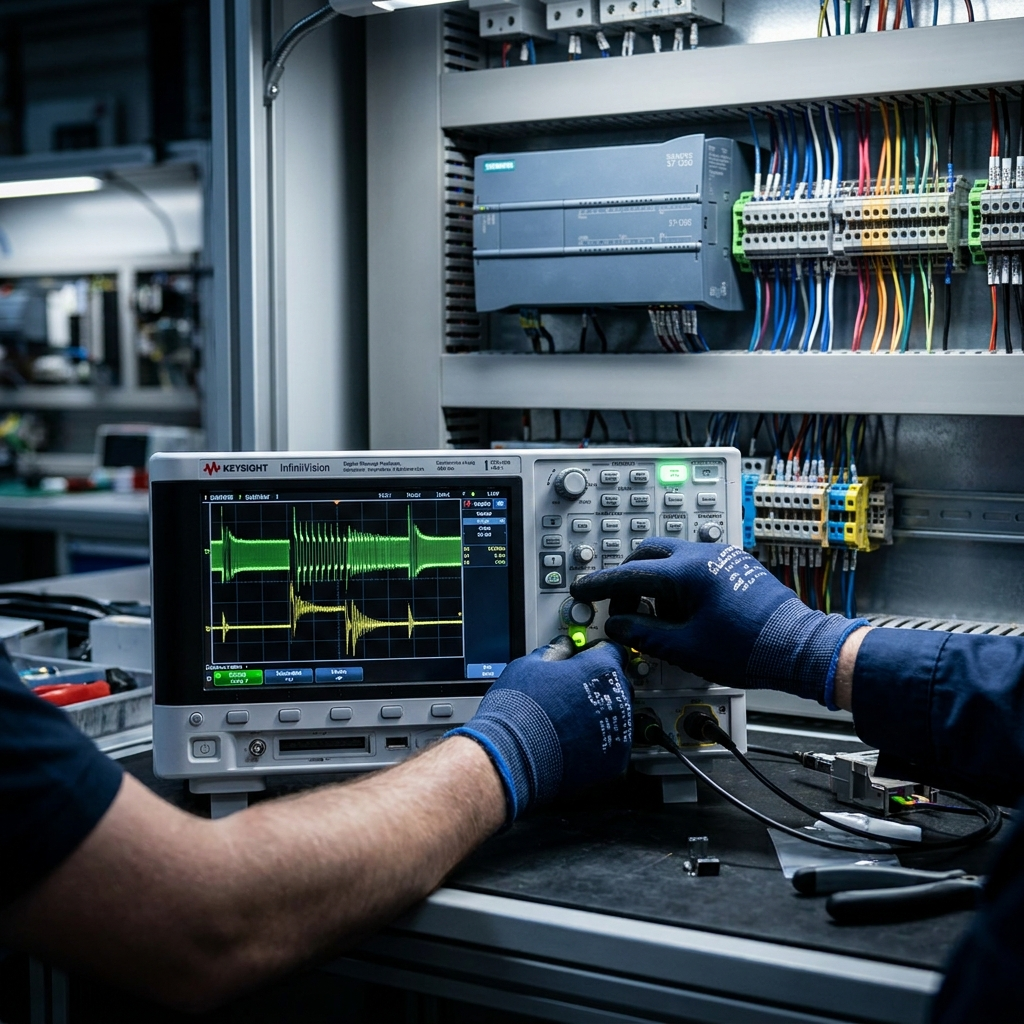

Las averías no se manifiestan de igual forma si provienen de la etapa de potencia que si provienen de la lógica de control. Los Síntomas de Campo (Potencia) están directamente ligados al manejo de grandes corrientes y altas tensiones. Suelen ser fenómenos bruscos y contundentes: el salto de una protección (magnetotérmico o diferencial), la ausencia total de voltaje en un bornero, chispazos visibles al accionar un contactor, o la caída catastrófica de tensión en una línea larga. Por el contrario, los Síntomas de Control (Lógica) son mucho más sutiles. Un autómata programable (PLC) puede estar recibiendo 24V perfectamente estables, pero la máquina se niega a arrancar. Esto puede manifestarse como un "estado lógico congelado" (un LED de entrada que debería estar parpadeando se queda fijo), secuencias de paso que se saltan etapas o temporizadores que nunca expiran. Un síntoma lógico clásico es el comportamiento errático por ruido electromagnético (EMI), donde las señales de los sensores analógicos fluctúan salvajemente debido a la interferencia inducida por los variadores de frecuencia adyacentes, lo cual se diagnostica visualizando las ondas cuadradas parasitarias en un osciloscopio digital de alta frecuencia.
2. Manifestaciones Físicas de Degradación en Componentes Eléctricos
Más allá de las mediciones con polímetro, los sentidos del técnico juegan un papel fundamental. Las manifestaciones físicas son alteraciones sensoriales de los componentes antes de su colapso total. El síntoma térmico por excelencia es el calentamiento localizado; una bornera que está más caliente que sus compañeras evidencia un falso contacto (aumento de la resistencia de paso según la Ley de Joule). Acústicamente, los componentes de corriente alterna emiten señales inconfundibles. Un zumbido electromagnético intenso (traqueteo) en un contactor indica que la espira de sombra de su núcleo magnético se ha partido o que ha entrado polvo en el entrehierro, impidiendo que cierre herméticamente. En los motores, un silbido agudo denota desgaste prematuro del rodamiento de bolas, mientras que un "ronroneo sordo" sin giro implica la pérdida de una fase (marcha a dos fases). Finalmente, el síntoma olfativo es concluyente: el olor acre a barniz quemado en un motor certifica la destrucción irreversible de su aislamiento por un recalentamiento sostenido (fallo del relé térmico), mientras que un leve "olor a ozono" cerca de celdas de media tensión indica la presencia de descargas parciales (efecto corona) deteriorando el aire circundante.
3. Identificación de Fallos por Comportamiento de Actuadores y Lazos
El comportamiento anómalo de los actuadores finales (motores, electroválvulas, servomotores) es el efecto directo más visible de una avería subyacente. En sistemas de lazo abierto, un cilindro neumático que "golpea" al final de su recorrido repentinamente indica el fallo del sensor magnético (final de carrera) que debía decirle al PLC que cerrara la válvula direccional; el PLC, al no recibir la señal, mantiene la válvula abierta indefinidamente. En sistemas de lazo cerrado (PID), los síntomas son más complejos de interpretar. Si un variador de frecuencia entra en "Hunting" (Caza o Bombeo), haciendo que el motor acelere y frene bruscamente sin estabilizarse, no suele ser un problema de potencia, sino un efecto provocado por una mala parametrización de las ganancias proporcional e integral del lazo de control, o porque el encoder (tacómetro) en el eje del motor está resbalando físicamente, enviando una señal de velocidad intermitente a la electrónica de control. Aprender a aislar si el actuador falla por culpa de la potencia (falta de fase), por culpa del mando (contactor no enclava) o por culpa de la lógica (sensor mentiroso o PID inestable) es la esencia del diagnóstico avanzado de averías.
📖 Normativa: Análisis de Modos de Fallo y Efectos (AMFE)
En industrias críticas, el mantenimiento no reacciona ante los síntomas, sino que los mapea preventivamente utilizando metodologías como el AMFE, que tabula sistemáticamente todos los fallos posibles de un equipo, sus síntomas perceptibles y el impacto funcional sobre el sistema global para priorizar el mantenimiento predictivo.
Analiza el árbol lógico de decisiones y evalúa las respuestas erráticas de los actuadores frente a la desconexión de sensores de realimentación.
💻 Abrir Módulo de Control PLC en la Calculadora
