1. Diagnóstico de Síntomas Físico-Lógicos en Cuadros de Control
La revolución industrial moderna separó físicamente la fuerza bruta de la inteligencia. En un cuadro eléctrico actual, coexisten dos mundos radicalmente distintos: el circuito de potencia (400V CA, corrientes masivas, cables gruesos) y el circuito de mando o automatismo (24V CC o 230V CA, corrientes milimétricas, electrónica sensible). Un fallo en el automatismo rara vez produce un cortocircuito explosivo o fuego; en su lugar, produce un síntoma silencioso: la máquina simplemente detiene su ciclo o actúa de forma errática. El diagnóstico de estos fallos "lógicos" exige al técnico el dominio del multímetro, el entendimiento profundo de los planos esquemáticos y la capacidad de pensar secuencialmente, emulando los pasos internos del autómata programable (PLC).
1. Caídas de Tensión en Circuitos de Mando de 24V CC y Bloqueos de Bobinas
El estándar industrial para el control de maniobra es la corriente continua a 24 voltios (24V CC). La avería más sutil y destructiva para el ciclo de producción en este entorno es la caída de tensión distribuida. Cuando una fuente de alimentación de 24V está sometida a un estrés continuo (por ejemplo, alimentando demasiados contactores o electroválvulas simultáneamente), su voltaje de salida puede deprimirse lentamente hacia los 19V o 18V. Este síntoma no hace saltar ningún fusible, pero provoca un fenómeno llamado "zumbido o repiqueteo" en las bobinas de los contactores. Al no recibir los 24V completos, la fuerza electromagnética de la bobina (A1-A2) no es suficiente para vencer el muelle de retorno mecánico del contactor. El núcleo metálico rebota constantemente, generando un ruido estridente (metralleta) y provocando micro-arcos en los contactos de potencia (fogueo extremo). Si el técnico no identifica que el síntoma de origen está en la caída del circuito de mando, reemplazará erróneamente contactores de fuerza una y otra vez, perdiendo tiempo y recursos.
2. Pérdida de Continuidad en Lazos de Entrada de Sensores de Campo
La "ceguera" del PLC es otra de las averías operacionales más comunes. Un autómata programa su comportamiento basándose exclusivamente en el estado eléctrico de sus entradas (entradas digitales I0.0, I0.1, etc.). Estas entradas están conectadas a sensores de campo (finales de carrera, fotocélulas, presostatos) mediante cables de pequeña sección (típicamente 0,75 mm² o 1 mm²) que recorren toda la instalación. Debido a su delgadez, estos cables son extremadamente vulnerables a la pérdida de continuidad física: tirones mecánicos, mordeduras de roedores en canaletas o vibraciones que sueltan el cobre del prisionero del sensor. El síntoma resultante es que el PLC lee un "0" lógico (Ausencia de voltaje) de forma permanente, creyendo erróneamente que una puerta de seguridad está abierta o que un cilindro neumático no ha llegado a su destino. La máquina se paraliza esperando una señal que físicamente no puede viajar por el cable roto. El rastreo de esta avería requiere "pinchar" el circuito progresivamente con el multímetro desde el sensor hasta la borna de entrada de la CPU.
3. Efectos de las Interferencias Electromagnéticas (EMI) en la CPU del PLC

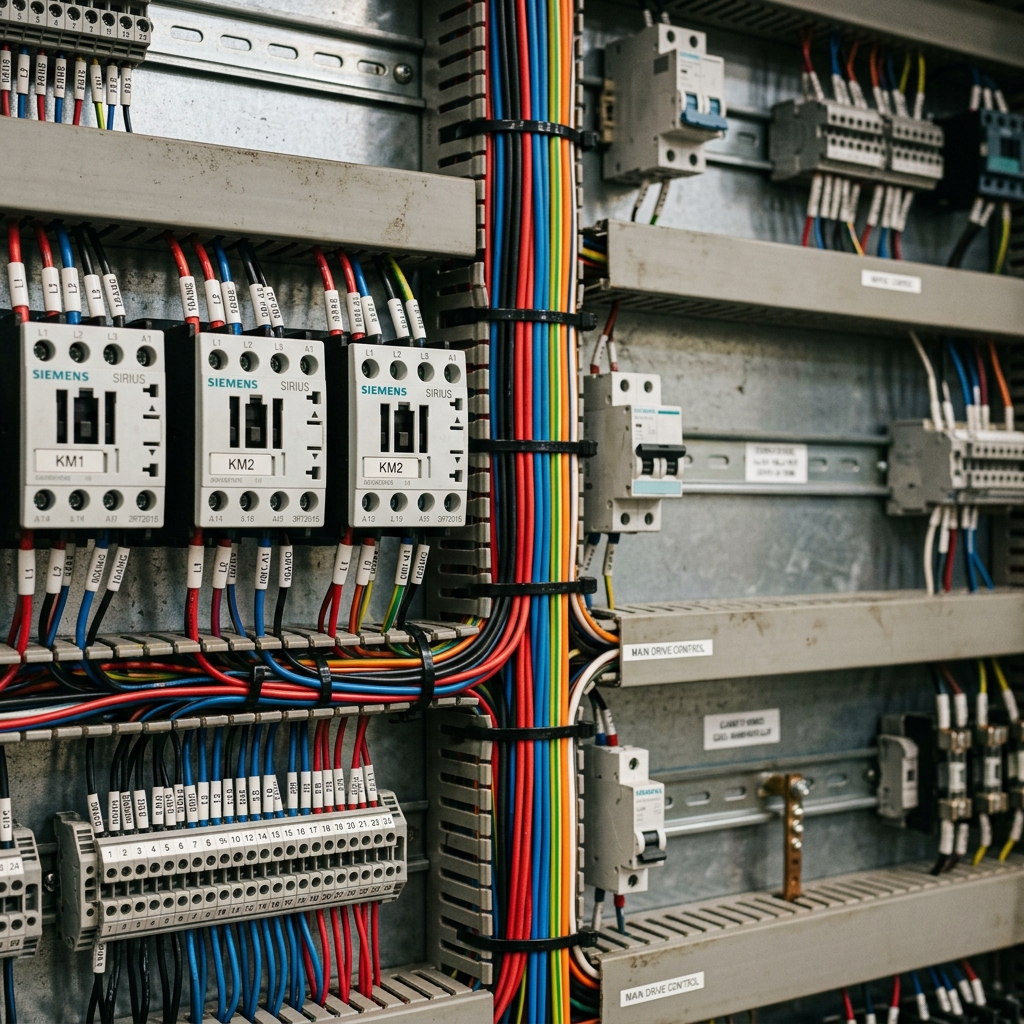

El enemigo invisible definitivo de la automatización industrial es la Interferencia Electromagnética (EMI). Cuando se instalan cables de fuerza (cables que alimentan grandes motores desde un variador de frecuencia) en paralelo y demasiado cerca de los cables de mando de baja tensión, el campo magnético pulsante de alta frecuencia induce voltajes parásitos (ruido) en los hilos de control (Ley de inducción de Faraday). Estos voltajes inducidos pueden ser leídos por la CPU del PLC como pulsos lógicos "1" fantasma, provocando que el programa cuente piezas que no existen, active válvulas a destiempo o, en el peor de los casos, corrompa la memoria RAM interna obligando a la CPU a entrar en modo de fallo (STOP). La mitigación de este síntoma no requiere reemplazar piezas mecánicas, sino rediseñar la topología del cableado: cruzar los cables de potencia y mando a 90 grados, separar físicamente las canaletas de alta y baja tensión, y asegurar el correcto apantallamiento (malla trenzada conectada a masa) en todos los cables de señales analógicas.
📖 Normativa: Directiva EMC (Compatibilidad Electromagnética)
La estricta normativa europea de Compatibilidad Electromagnética (EMC) obliga a que todos los sistemas de automatización industrial no solo sean inmunes a las perturbaciones externas de radiofrecuencia (EMI), sino que también limiten sus propias emisiones de ruido a la red para no interferir con equipos hospitalarios o de telecomunicaciones vecinos.
