🎯 Objetivo de la Lección: Diagnosticar y mitigar los fallos internos de la aparamenta de maniobra y protección en los cuadros de distribución, comprendiendo las dinámicas de fatiga de contactos y la falta de coordinación selectiva.

1. Defectos Típicos en Aparamenta de Protección y Maniobra

Los cuadros eléctricos de distribución y control albergan los "órganos vitales" de la instalación: disyuntores, diferenciales, contactores y relés. Aunque estos componentes están diseñados para operar bajo condiciones extremas y proteger al sistema frente a anomalías, no son invulnerables. El estrés térmico constante, la degradación mecánica por millones de ciclos de apertura y cierre, y la contaminación ambiental (polvo, humedad o vapores químicos) provocan patologías específicas dentro de la propia aparamenta. Un técnico electromecánico debe ser capaz de discernir si un fallo de máquina es causado por el receptor (motor) o si el propio contactor de maniobra que lo alimenta es el origen de la avería, evitando diagnósticos erróneos y costosos tiempos de parada.

1. Fatiga de Contactos en Contactores y Disparos Intempestivos de Diferenciales

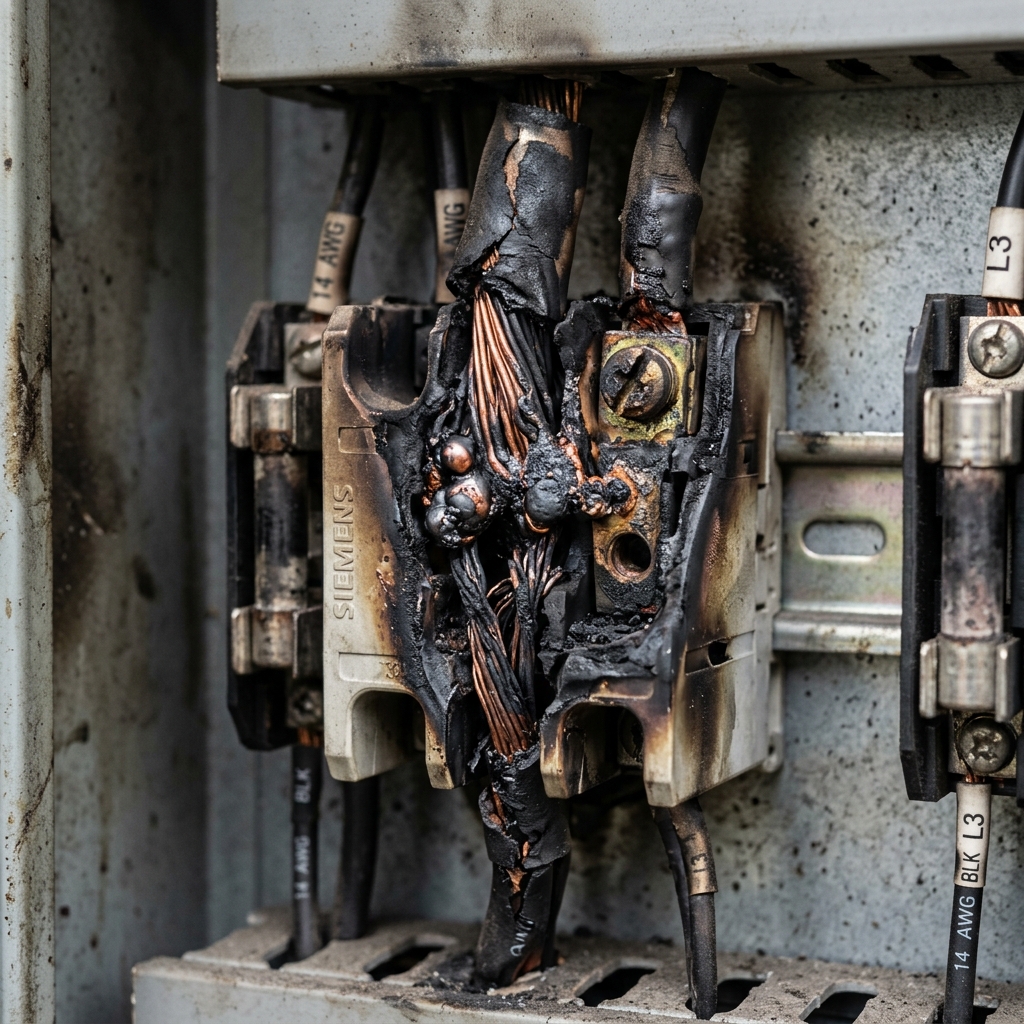

Los contactores son interruptores electromagnéticos diseñados para gobernar altas potencias. Su "talón de Aquiles" reside en las pastillas de aleación de plata de sus contactos de fuerza. Con cada apertura de circuito (especialmente bajo cargas inductivas fuertemente desfasadas como motores asíncronos), se genera un arco eléctrico transitorio que vaporiza microscópicamente el metal de los contactos. Este fenómeno, denominado fogueo, vuelve la superficie irregular y carbonizada. Como resultado, la resistencia de contacto (R) aumenta dramáticamente, produciendo una caída de tensión severa hacia la carga y un calor extremo que acaba derritiendo el cuerpo plástico del contactor. Por otro lado, los interruptores diferenciales (ID), encargados de medir las corrientes de fuga a tierra, sufren a menudo de disparos intempestivos (falsos positivos). Estos no ocurren por un contacto humano real, sino por la acumulación parasitaria de pequeñas fugas capacitivas de decenas de fuentes conmutadas (ordenadores, variadores, luminarias LED) o por transitorios inofensivos de alta frecuencia en la red, obligando a instalar diferenciales superinmunizados (Tipo F o Tipo B) para filtrar el ruido y restaurar la estabilidad de la planta.

Esquema detallado del montaje de barras equipotenciales bajo la norma de cuadros IEC 61439
Figura 1: Esquema detallado del montaje de barras equipotenciales bajo la norma de cuadros IEC 61439. Licencia: CC BY-SA 4.0

2. Soldadura de Contactos por Arco de Conmutación en Sobrecarga

El polo opuesto a la fatiga y alta resistencia por fogueo es la peligrosa soldadura de contactos. Esta avería crítica ocurre cuando el contactor intenta abrir (o rebotar durante el cierre) mientras fluye una corriente de cortocircuito, o una corriente de arranque de motor muy superior a su categoría de empleo (por ejemplo, usar un contactor AC-1 diseñado para resistencias para arrancar un motor AC-3). El arco térmico masivo derrite la pastilla de plata, y si los contactos chocan mecánicamente antes de enfriarse, se sueldan entre sí formando un bloque metálico continuo. El resultado es devastador: aunque la bobina de control del contactor se desenergice (0V en A1-A2) porque el autómata ordene una Parada de Emergencia, el contactor permanecerá físicamente "pegado", manteniendo el motor en marcha de forma descontrolada y poniendo en riesgo de amputación a los operarios. La protección final en estos casos depende de que actúen los disyuntores mecánicos situados aguas arriba.

3. Pérdida de Selectividad en Protecciones en Cascada

Una instalación eléctrica bien diseñada debe operar bajo el principio de Selectividad (Coordinación de Protecciones). Esto significa que si se produce un cortocircuito en el enchufe final de un despacho, únicamente debe disparar (abrir) el magnetotérmico pequeño de ese circuito específico (ej. 16A), dejando el resto de la planta y el interruptor general (ej. 125A) intactos. La pérdida de selectividad es una avería de diseño u obsolescencia que paraliza industrias enteras: ante un fallo local menor, el interruptor general principal del Centro de Transformación salta antes o al mismo tiempo que la protección secundaria, apagando toda la fábrica y causando pérdidas millonarias. Esta falta de jerarquía se produce frecuentemente por la superposición solapada de las curvas de disparo magnético (las curvas B, C y D), por la incorrecta regulación de los relés electrónicos de retardo (LSI) o por la sustitución negligente de un PIA dañado por uno de amperaje o curva incorrecta, destruyendo la selectividad amperimétrica y cronométrica diseñada en los planos originales.

🤖 HABLA CON LA IA: "Analiza matemáticamente el solapamiento de la curva de disparo instantáneo magnético entre un PIA C16 y un General C63 ante una corriente de cortocircuito franco de 1.200 Amperios (Icc), y explica por qué ocurre la pérdida de selectividad."

📖 Normativa: IEC 60947-2 / REBT ITC-BT-22

La norma IEC 60947-2 referenciada en el reglamento exige garantizar la selectividad total o parcial en cuadros de distribución industriales mediante el estudio exhaustivo del poder de corte (Icu) y las tablas de filiación proporcionadas por el fabricante para evitar apagones masivos ante fallos localizados.

🔬 Laboratorio Práctico de Diagnóstico

Verifica las secciones de cableado necesarias aguas abajo del cuadro general para garantizar el disparo magnético correcto ante una caída de tensión.

🧮 Abrir Módulo de Secciones en la Calculadora
📝 Autoevaluación Síncrona
1. ¿Qué produce la fatiga extrema en los contactores?
  • El fogueo constante por arcos eléctricos continuos.
  • La humedad absoluta dentro del cuadro metálico.
  • Un descenso progresivo del voltaje de alimentación.
2. ¿Qué ocurre si un contactor se suelda mecánicamente?
  • El motor no parará aunque la orden se desactive.
  • El diferencial saltará por fugas de corriente.
  • Se quemará automáticamente la pica de tierras.
3. ¿Qué avería provoca un apagón general por fallo local?
  • La pérdida total de selectividad en protecciones.
  • Una sobretensión originada por un rayo lejano.
  • El bloqueo severo del rotor de la máquina.
