1.3.8. Análisis de las principales averías de origen eléctrico que se dan en los circuitos

1. Técnicas de Rastreo de Fallas en Circuitos de Fuerza y de Maniobra

El diagnóstico de averías eléctricas no es un arte de adivinación, sino un proceso analítico riguroso basado en el Método Científico. Cuando un técnico se enfrenta a una máquina parada, no debe comenzar a sustituir componentes al azar (una práctica conocida despectivamente como "cambiapiezas"), sino que debe utilizar el instrumental de medición adecuado para interrogar al circuito y aislar el tramo defectuoso. Esta unidad se enfoca en las tres técnicas de rastreo más efectivas y resolutivas en el entorno industrial y comercial: el rastreo de continuidad de fases bajo tensión, la captura de fugas silenciosas a tierra y la predicción térmica de fallos antes de que sucedan.

1. Localización de Interrupciones en el Circuito de Alimentación del Motor

La pérdida de una fase (marcha a dos fases) es la causa número uno de destrucción térmica en motores asíncronos trifásicos. Esta interrupción puede ocurrir por un fusible fundido, un cable partido dentro de una canaleta articulada, o un borne de contactor aflojado por vibración. Para localizar la interrupción sin detener completamente la planta, el técnico utiliza el multímetro en modo Voltaje Alterno (True-RMS) y aplica la técnica del "Rastreo Aguas Abajo" (Half-Splitting). Con la máquina energizada (y usando EPIs), se mide la tensión entre fases (400V) comenzando en los bornes de salida del disyuntor principal. Si hay 400V, se avanza a la salida del contactor; si hay 400V, se avanza a la salida del relé térmico; y si allí ya no hay tensión o cae a valores fantasmas (ej. 120V inducidos), se ha acorralado la avería exactamente en el componente intermedio. Esta técnica iterativa divide el circuito a la mitad en cada paso, reduciendo logarítmicamente el tiempo necesario para encontrar un cable cortado en instalaciones de docenas de metros de longitud.

2. Detección de Fugas de Corriente a Tierra mediante Pinza de Fugas

Los disparos aleatorios de interruptores diferenciales representan una de las averías más frustrantes porque a menudo no están ligados a un corto evidente, sino a la acumulación de pequeñas fugas dispersas. Para diagnosticar esto, un multímetro estándar es inútil. Se requiere una Pinza Amperimétrica de Fugas de alta sensibilidad (resolución en miliamperios). La técnica consiste en abrazar simultáneamente con la mordaza de la pinza todos los conductores activos del circuito (Fase y Neutro en monofásica; o las tres Fases y Neutro en trifásica), dejando fuera el cable de tierra verde-amarillo. Por la Primera Ley de Kirchhoff, la suma vectorial de las corrientes de ida y vuelta debe ser exactamente cero. Si la pinza marca un valor (por ejemplo, 18 mA), significa que esos 18 mA están "escapando" físicamente hacia la estructura metálica por un fallo de aislamiento en los devanados del motor o por filtros capacitivos. Abrazando diferentes mangueras de salida del cuadro general, el técnico puede rastrear exactamente qué ramal de la nave está aportando la fuga que hace saltar al diferencial general de 30 mA.

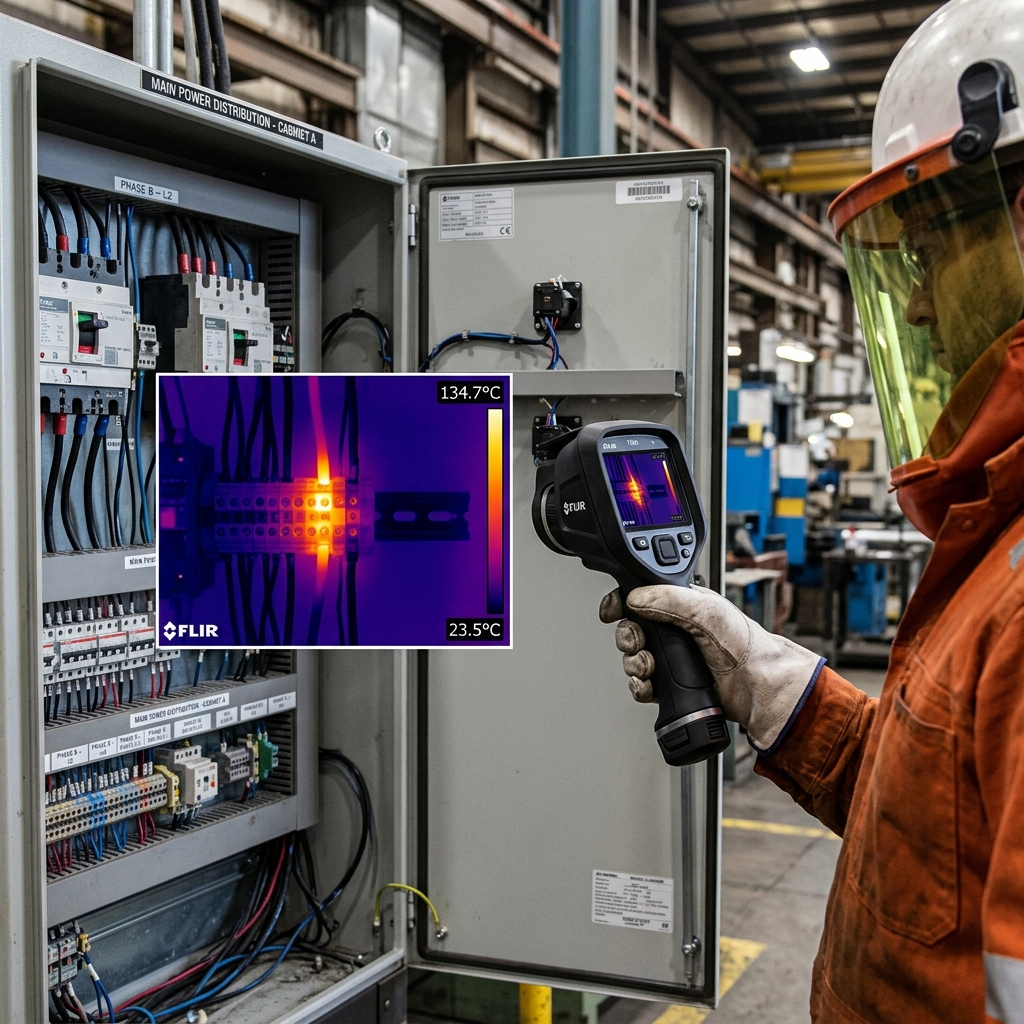

3. Análisis de Puntos Calientes mediante Inspección Termográfica

El Mantenimiento Predictivo ha revolucionado la reparación de averías al permitir detectar los fallos antes de que paralicen la producción. La herramienta estrella es la Cámara Termográfica Infrarroja. La Ley de Joule establece que la potencia disipada en forma de calor es proporcional a la resistencia multiplicada por el cuadrado de la corriente (P = I² · R). Cuando un tornillo en una regleta de conexión se afloja por ciclos de dilatación-contracción, su resistencia de paso aumenta levemente. A simple vista, el cuadro eléctrico parece normal. Sin embargo, a través de la lente de la cámara termográfica, ese borne suelto brillará con un intenso color rojo o blanco, marcando un diferencial de temperatura severo (Delta T > 20°C) en comparación con las otras fases vecinas. El técnico simplemente escanea el cuadro en funcionamiento, localiza el "punto caliente" (Hot Spot) e interviene programando un reapriete dinamométrico durante el turno de noche, evitando así que el borne termine por derretirse, provocar un incendio o causar una costosa caída de tensión (caída de fase) al día siguiente.
