🎯 Objetivo de la Lección: Diferenciar las topologías de instalaciones eléctricas en baja tensión, desde entornos domésticos hasta zonas de atmósferas explosivas, comprendiendo cómo el uso del espacio define las exigencias normativas y de protección técnica.

1. Clasificación y Requisitos de las Instalaciones según el Entorno

El diseño, mantenimiento y diagnóstico de averías en un sistema eléctrico están directamente dictados por el entorno físico en el que opera y el tipo de carga que soporta. El Reglamento Electrotécnico para Baja Tensión (REBT) categoriza de forma estricta las instalaciones para garantizar que las medidas de seguridad sean proporcionales al riesgo. Un cortocircuito en una cinta transportadora industrial no tiene las mismas consecuencias legales ni físicas que el mismo cortocircuito en el quirófano de un hospital o en el surtidor de una gasolinera. Por tanto, el técnico debe ajustar sus métodos de trabajo y sus componentes de repuesto a la tipología del local en el que se encuentra interviniendo.

1. Instalaciones en Viviendas y Locales de Pública Concurrencia

Las instalaciones domésticas operan típicamente en corriente alterna monofásica a 230V y están diseñadas asumiendo que el usuario final carece de conocimientos eléctricos. El foco absoluto es la protección contra contactos directos e indirectos. Se exige un grado de protección IPXXB (imposibilidad de insertar un dedo humano en partes activas) y el uso de interruptores diferenciales de alta sensibilidad (30 mA). Cuando pasamos a Locales de Pública Concurrencia (ITC-BT-28), como hospitales, cines o centros comerciales, el riesgo se multiplica exponencialmente debido a la densidad de personas y al pánico ante un corte de luz. En estos entornos, la normativa impone la presencia obligatoria de Alumbrado de Emergencia, el uso exclusivo de cables libres de halógenos (AS, Alta Seguridad) que no emitan humos tóxicos al arder, y suministros de socorro (grupos electrógenos) que garanticen la evacuación segura en caso de un apagón de la red general.

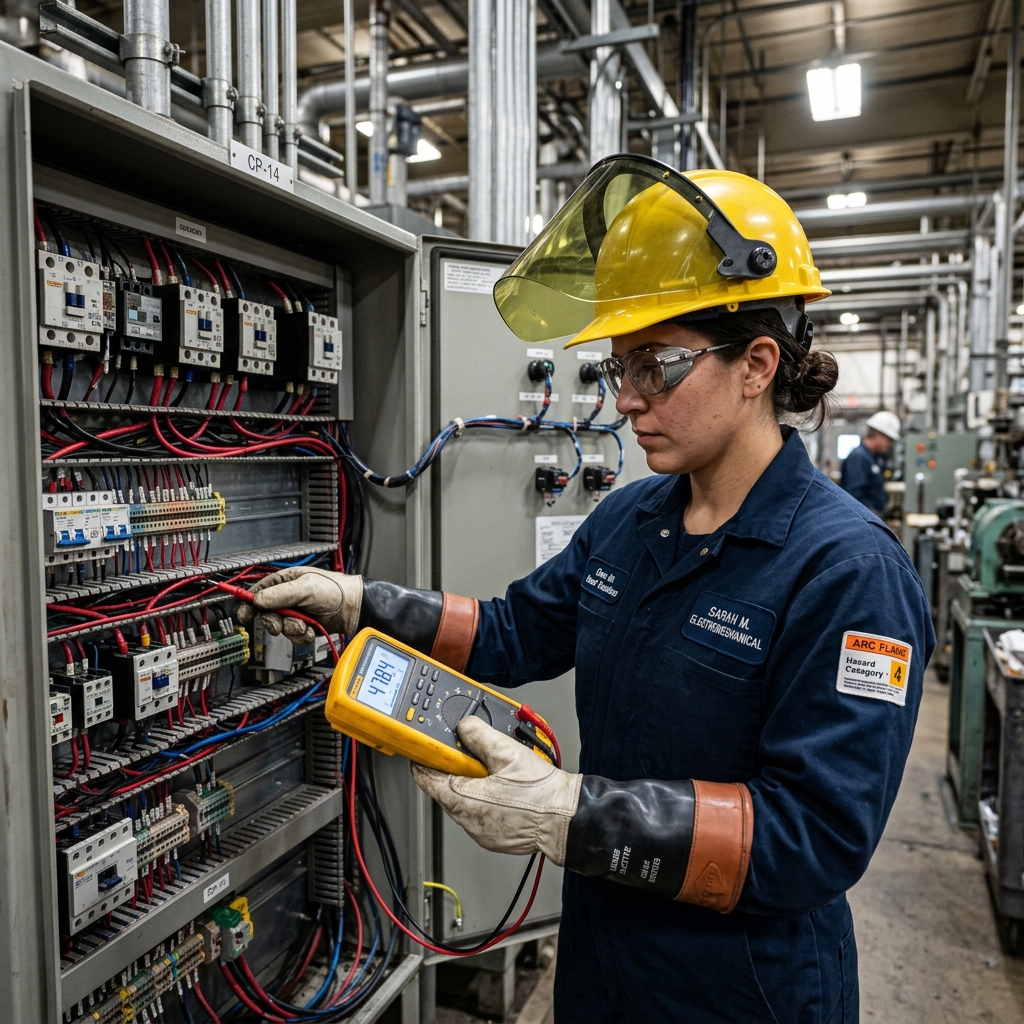

Técnico electromecánico provisto de los correspondientes EPIs midiendo tensión True-RMS bajo carga en el armario de control
Figura 1: Técnico electromecánico provisto de los correspondientes EPIs midiendo tensión True-RMS bajo carga en el armario de control. Licencia: CC BY-SA 4.0

2. stalacionesdustriales con Requisitos de Potencia Trifásica

El entorno industrial (fábricas, talleres, plantas de manufactura) se alimenta invariablemente mediante redes trifásicas (400V) preparadas para entregar altísimas corrientes. En estos entornos, el parámetro crítico de diseño cambia: si bien la seguridad humana es primordial, se prioriza la continuidad del servicio y la entrega masiva de potencia. Las averías más comunes aquí no suelen ser pequeñas derivaciones domésticas, sino fallos electromecánicos severos: estrés térmico en cables de gran sección debido a corrientes de arranque directas (hasta 7 veces la In), desequilibrios de tensión en las fases generados por grandes variadores de frecuencia, y contaminación por armónicos originada en rectificadores de potencia. Los cuadros eléctricos industriales utilizan aparamenta de gran calibre (disyuntores de caja moldeada, contactores al vacío) diseñada para despejar cortocircuitos francos masivos que generarían un arco eléctrico catastrófico, exigiendo equipos de protección personal (EPIs) especializados durante cualquier medición de diagnóstico bajo carga.

3. stalaciones en Locales con Riesgo decendio o Explosión (ATEX)

La categoría más exigente y letal dentro de las instalaciones eléctricas corresponde a los locales ATEX (Atmósferas Explosivas), definidos en la ITC-BT-29. Estos abarcan desde refinerías de petróleo y cabinas de pintura, hasta silos de grano (donde el polvo en suspensión es altamente inflamable). En un entorno ATEX, el mero arco eléctrico que se produce al accionar el interruptor de la luz o el relé térmico de un motor puede desencadenar una detonación que destruya la planta completa. Por ello, la filosofía de estas instalaciones es la confinación absoluta de la chispa. Se utilizan motores y envolventes con blindajes "Antideflagrantes" (capaces de resistir y enfriar una explosión interna sin dejar que escape la llama) y sistemas de "Seguridad Intrínseca" (cuyos circuitos operan a niveles de voltaje y amperaje tan ínfimos que físicamente no poseen la energía térmica necesaria para inflamar el gas, incluso si los cables se cortocircuitan deliberadamente). El diagnóstico en estas zonas requiere instrumentación de medición certificada (ATEX Ex) para no introducir un punto de ignición accidental.

🤖 HABLA CON LA IA: "Analiza las diferencias constructivas entre un cable libre de halógenos (RZ1-K) exigido en pública concurrencia y un cable convencional de PVC, enfocándote en la toxicidad y opacidad de los humos durante un incendio."

📖 Normativa: REBT ITC-BT-29 (ATEX)

El Reglamento define Zonas Clasificadas (Zona 0, 1 y 2 para gases; Zona 20, 21 y 22 para polvos inflamables). En la Zona 0 (presencia permanente de gas explosivo), se prohíbe taxativamente la instalación de cualquier material eléctrico a excepción de equipos de Seguridad Intrínseca de categoría 1G rigurosamente certificados.

🔬 Laboratorio Práctico de Diagnóstico

Evalúa el impacto de conectar receptores trifásicos y monofásicos, calculando el desequilibrio de cargas en entornos industriales.

🏢 Abrir Módulo de Cargas en la Calculadora
📝 Autoevaluación Síncrona
1. ¿Qué es obligatorio en locales de pública concurrencia?
  • Cables no tóxicos libres de halógenos.
  • Uso exclusivo de tensiones muy bajas.
  • Eliminar diferenciales por el servicio.
2. ¿Qué busca la normativa ATEX en sus componentes eléctricos?
  • Evitar chispas e ignición de gases.
  • Reducir el consumo de reactiva total.
  • Aumentar la resistencia del rotor.
3. ¿Qué avería es crítica en industrias con trifásica?
  • Arco severo por cortocircuito masivo.
  • Derivación inofensiva al chasis local.
  • Exceso de luz en alumbrado general.
