1. Métodos de Transposición de Simbología Normativa a Planos de Taller
1. Simbología IEC 60617 en Circuitos de Fuerza: Representación unificada

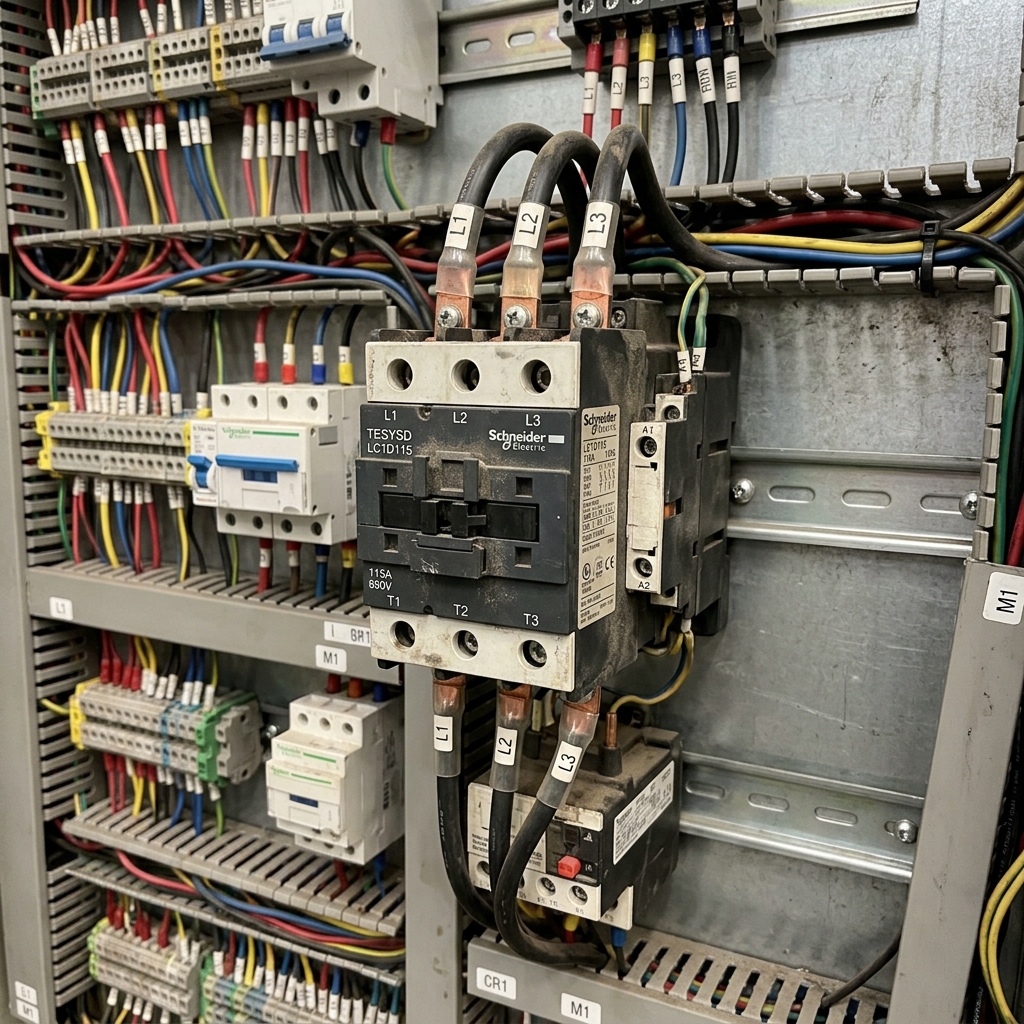

El núcleo de la interpretación de esquemas estriba en la correcta decodificación semántica de los aparatos de gran potencia. Cuando un circuito de fuerza alimenta una carga masiva como un horno trifásico o un motor pesado de inducción, la norma IEC 60617 dicta que los símbolos de sus aparamentas de corte deben enfatizar visualmente su severa robustez física. Por ejemplo, los contactos principales de un contactor electromagnético no se dibujan simplemente como finas líneas inclinadas (como los humildes contactos auxiliares), sino que culminan invariablemente en un distintivo semicírculo ahuecado en su extremo; este sutil pero crítico detalle pictográfico certifica legalmente que dicho contacto posee una cámara apaga-chispas de soplado magnético diseñada para extinguir el pavoroso arco eléctrico generado al abrir en carga inductiva. Igualmente, un disyuntor magnetotérmico integral, el guardián absoluto de la integridad térmica del cableado, aglutina en un único polígono rectangular los elementos bimetálicos de retardo inverso y las bobinas de disparo magnético instantáneo. No comprender esta abismal diferencia funcional durante una intervención rápida conlleva consecuencias nefastas. Sustituir apresuradamente en el plano mental un disyuntor compacto por un simple seccionador portafusibles de cartucho cilíndrico cilíndrico aM (acompañamiento de motor) podría llevar a un operario a maniobrar el circuito en caliente, desencadenando una fatal explosión por apertura de carga que el seccionador primitivo no fue mecánicamente diseñado para resistir y extinguir.
2. Representación de Contactos de Maniobra y Relés: Acción temporizada
La lógica puramente cableada de los circuitos de mando clásicos, anterior a la hegemonía indiscutible del PLC moderno, basaba su compleja temporalidad algorítmica en la orfebrería de los relés de tiempo neumáticos o electrónicos. La norma IEC 60617 otorga a estos componentes temporizados un grafismo exquisitamente detallado y funcional (Delayed action). Si el técnico observa en el diagrama multifilar un contacto normalmente abierto (NA) cuyo elemento móvil está coronado por un peculiar paracaídas o sombrilla cóncava (un semicírculo abierto apuntando hacia el pivote), se encuentra ante un bloque temporizado "a la conexión" (Retardo al Trabajo o TON). Su semántica dicta que, tras energizarse la bobina principal, el contacto esperará pasiva y obstinadamente los segundos configurados en el dial de su potenciómetro antes de cerrarse de golpe. Inversamente, si la sombrilla está invertida (convexa), se trata de un relé temporizado "a la desconexión" (Retardo al Reposo o TOF), el cual actúa instantáneamente al recibir tensión, pero retrasa deliberadamente su apertura cuando la energía es súbitamente retirada. Confundir la delicada curvatura de estos minúsculos símbolos gráficos durante el rastreo visual de un plano EPLAN puede convertir el diagnóstico de una avería (como el arranque estrella-triángulo escalonado de un turbocompresor que salta sistemáticamente) en un irresoluble y frustrante rompecabezas lógico. La correcta aplicación técnica de estos símbolos exige un ojo clínico y una atención milimétrica a los detalles morfológicos de la tinta impresa.
3. Técnicas de Rotulación y Asignación de Referencias bajo IEC 81346
La simple representación gráfica aislada de un contacto eléctrico carece de cualquier valor forense si no va íntima y unívocamente emparejada a su referencia de destino real en el denso bosque del armario de control. Para ello, el plano técnico recurre al férreo sistema de asignación de referencias IEC 81346. Esta normativa codifica rígidamente cada componente con prefijos alfanuméricos estandarizados: el prefijo "=" define la planta, subestación o lugar geográfico general; el signo "+" ubica espacialmente el armario o caja metálica de campo concreta; y el prefijo definitivo "-" etiqueta al componente electromecánico específico en sí. Cuando un ingeniero dibuja un contacto auxiliar y estampa junto a él la extensa rotulación `=Taller1+CCM2-K35M`, está dictaminando perentoriamente que ese contacto no pertenece a una entidad abstracta, sino que está soldado mecánicamente a la carcasa del contactor maestro `K35M`, ubicado imperativamente en el panel `CCM2` de la nave `Taller1`. Esta trazabilidad transversal es lo único que impide la locura técnica absoluta. Gracias a la inclusión explícita del referenciado cruzado (Cross-Referencing) en el margen inferior de la bobina del contactor, el técnico sabe con asombrosa certeza matemática en qué hoja, en qué columna y en qué renglón exacto se halla esparcido cada uno de sus contactos normalmente abiertos y cerrados por toda la inmensa vastedad de un proyecto documental compuesto frecuentemente por miles de folios impresos, permitiendo un asalto directo e inmediato a la falla electrónica periférica.
