1. Procedimiento Práctico de Lectura y Rastreabilidad en Cuadros
1. Identificación y codificación unívoca de contactores y relés electromecánicos
Cuando un operario de mantenimiento experimentado se planta físicamente frente a las entrañas abiertas de un enorme armario de control de cuatro metros de largo, la sensación visual inicial es abrumadora: un mar caótico de plásticos grises y miles de cables aparentemente idénticos. La supervivencia analítica en este hostil entorno depende de forma absoluta y exclusiva del estricto Marcado Unívoco de los componentes de maniobra. Según las prescripciones innegociables de la normativa IEC 81346 (Sistemas industriales y codificación estructurada), absolutamente cada dispositivo electromecánico alojado en el robusto carril DIN debe poseer un Documento Nacional de Identidad en forma de etiqueta plástica de policarbonato grabada térmicamente, incrustada en su frontal visible. Si el operario busca aislar el fallo de la ruidosa bomba de refrigeración principal, el esquema eléctrico multifilar le indicará taxativamente que debe localizar el contactor -K2M. La letra "K" revela internacionalmente su estirpe genética: es un dispositivo de conmutación electromagnética (un relé o contactor puro), mientras que la "M" final subraya de manera inconfundible su alta jerarquía muscular, denotando que no es un simple relé auxiliar endeble, sino un contactor de Motor masivo capaz de soportar brutales arcos eléctricos. Si, por el contrario, la avería apunta hacia un temporizador, el esquema lo designará con la pre-letra "K" seguida del sufijo "T" (por ejemplo, -K5T para denotar Timer o Tiempo). Esta codificación taxonómica erradica por completo la funesta necesidad de rastrear ciegamente cientos de cables para adivinar ingenuamente qué función realiza cada caja plástica; el técnico simplemente escanea la superficie del panel frontal con la mirada buscando la rotulación exacta, reduciendo de forma salvaje los desesperantes tiempos de inactividad por Machine Down. Un armario industrial sin su correspondiente y pulcro etiquetado unívoco no se considera un desafío técnico interesante, sino una negligencia criminal flagrante por parte de la empresa instaladora que debe ser reportada inmediatamente a la gerencia técnica.

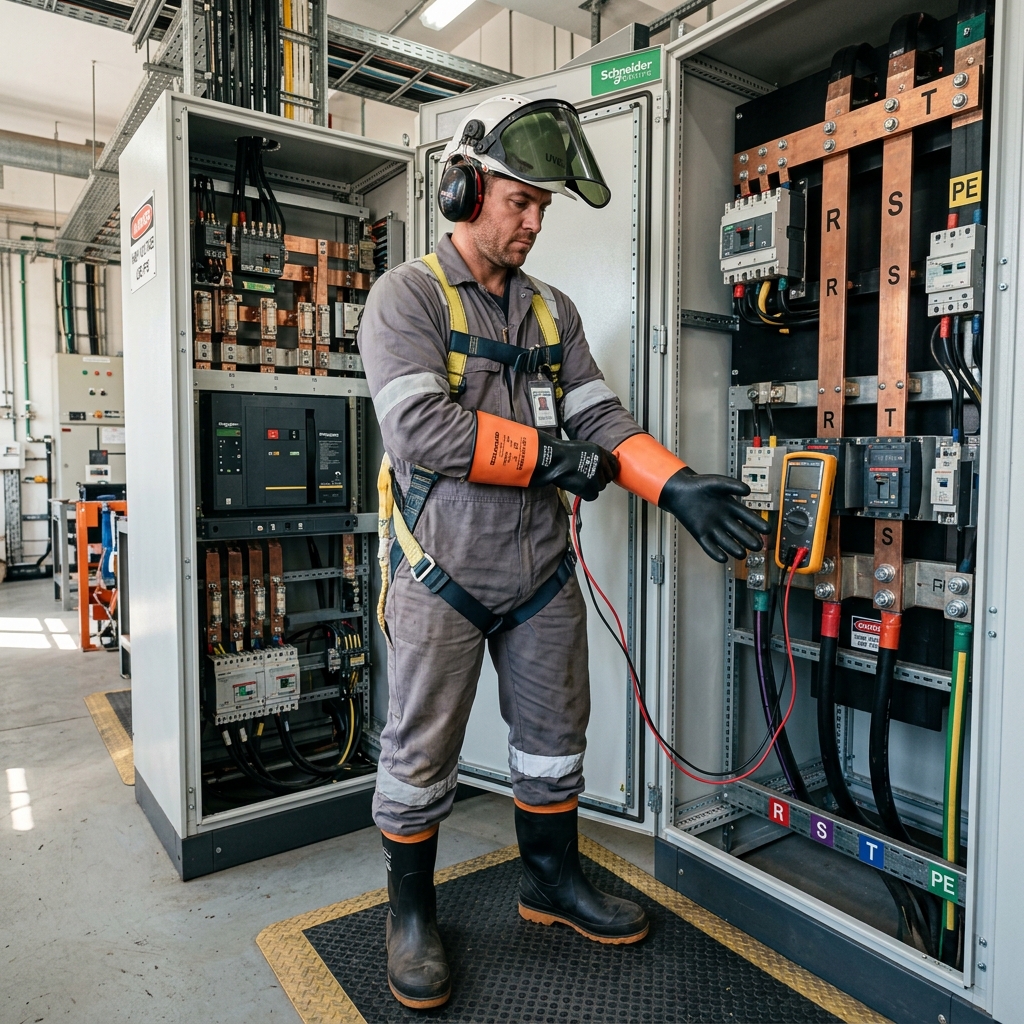

2. Identificación de bornas de potencia y regletas de conexiones de maniobra
El talón de Aquiles galvánico de cualquier prodigiosa máquina automatizada jamás suele residir en los caros e inmensos componentes de silicio encapsulado, sino en las humildes y desapercibidas fronteras mecánicas de conexión: las regletas de bornas. Estas alargadas hileras de plástico ignífugo actúan como la aduana oficial obligatoria por donde transita absolutamente toda la energía de potencia y las críticas señales discretas de 24V hacia el sucio e impredecible mundo exterior (la planta de producción). En una instalación concebida bajo las exigencias draconianas del TQA, las bornas jamás se disponen de manera aleatoria. Se agrupan férreamente en densos bloques o regletas etiquetadas masivamente con la letra normativa "X". La regleta -X1 podría estar asignada con exclusividad absoluta a las temibles alimentaciones trifásicas de potencia de 400 voltios AC que viajan directamente hacia los rugientes motores de campo; mientras que, por una estricta directriz de seguridad de separación galvánica electromagnética (para evitar mortales interferencias EMI capacitivas), los sensibles retornos de sensores inductivos periféricos a 24V DC se atornillarán inexcusablemente en una alejada y separada regleta denominada -X2 o -X3. Cada borna individual está numerada progresivamente (1, 2, 3.) y posee un color de plástico funcional muy específico para evitar catastróficas confusiones de potencial durante un recableado nocturno de emergencia. Por ejemplo, las bornas de color puramente azul quedan reservadas inamoviblemente para el Neutro de la acometida, mientras que las imponentes bornas bicolores de franjas amarillas y verdes poseen una mordaza dentada especial en su base metálica; no solo sujetan el cable eléctrico desnudo, sino que muerden violentamente el propio carril DIN de acero galvanizado para garantizar eléctricamente una equipotencialidad sólida a tierra (PE) con la estructura metálica del cuadro. Para diagnosticar hábilmente si un ruidoso final de carrera está enviando su señal de pulso, el técnico no necesita desplazarse incómodamente treinta metros hasta la ruidosa máquina con su multímetro Fluke, simplemente debe posar su fina punta de prueba negra directamente sobre el minúsculo tornillo de la borna -X2:45, centralizando analíticamente todo el laborioso diagnóstico en el entorno seguro, limpio e iluminado del armario.
3. Peinado e identificación sistemática de conductores mediante manguitos rotulados en canaletas ranuradas
El grado de pulcritud, higiene y esmero artesanal aplicado en el interior del oscuro entramado de las canaletas de PVC ranuradas diferencia abismalmente a un técnico electromecánico aficionado de un genuino maestro de la disciplina mecatrónica de élite industrial. La Rastreabilidad Forense exige innegociablemente que absolutamente cada filamento de cobre unifilar que surque las arterias del cuadro posea su propia matrícula de identificación indescifrable en ambos extremos cortados. Esta titánica labor de trazabilidad legal se ejecuta mediante la inserción forzada de Manguitos Alfanuméricos termo-impresos (Wire Markers) que abrazan firmemente el recubrimiento aislante de PVC libre de halógenos. Si en el impecable plano multifilar EPLAN el cable de maniobra positivo que parte de la delicada borna NA 13 del contactor -K1 se denomina "hilo 405", ese mismo número 405 estará físicamente grabado a fuego en un minúsculo collarín plástico amarrado al extremo pelado del cable. De esta forma prodigiosa, si el operario nota asustado que un cable se ha soltado misteriosamente por culpa de incesantes vibraciones mecánicas armónicas provocadas por la máquina prensadora adyacente y cuelga suelto peligrosamente en el aire, no necesita sudar frío temiendo un cortocircuito inminente; simplemente lee su collarín plástico ("405"), lo busca de forma determinista en el plano, y lo reatornilla implacablemente en su orificio de destino legítimo en cuestión de breves segundos. Sumado a esto, la disciplina del Peinado del Cableado (Cable Management) exige que los mazos de hilos discurran siempre tensos y perfectamente paralelos en su ruta hacia la canaleta, fijados esporádicamente mediante bridas dentadas de nylon de alta resistencia mecánica; jamás deben formar caóticos nudos gordianos. Si un técnico levanta ingenuamente la tapa plástica de una canaleta ancha y descubre un abotargado y humeante caos de cables desordenados a presión, sabrá de inmediato y con profundo horror que el cuadro padece de Deriva Termodinámica incontrolada, imposibilitando la vital refrigeración cruzada y condenando tarde o temprano a las delicadas tarjetas electrónicas anexas a una muerte segura y abrasadora por efecto Joule sostenido.
